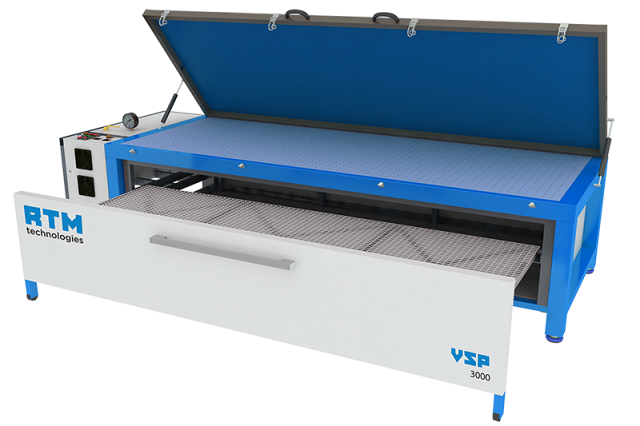

Вакуумный пресс для формовки изделий из искусственного камня RTM. Модель VSP 3000
Размеры рабочего стола: 3000 х 1300 мм
Размеры нагревательного стола:
300 х 1300 мм
Макс. температура нагрева: 250° С
Мощность: 11 (21) кВт
Вес: 1300 кг
| Модель | VSP 3000 |
| Размер рабочей зоны, мм | 3000 х 1300 |
| Высота рабочей зоны (печь), мм | 200 |
| Высота рабочей зоны (пресс), мм | 500 |
| Мембрана | силиконовая |
| Maкс. температура, °С | 200 |
| Мощность нагрева, кВт | 11 |
| Суммарное электропотребление, кВт | 21 |
| Мощность циркуляционного вентилятор, кВт | 0,37 |
| Вакуумный насос, м³/ч | 25 |
| Габаритные размеры: | |
| Длина, мм | 3500 |
| Ширина, мм | 1500 |
| Высота, мм | 1000 |
| Вес, кг | 1300 |
НАЗНАЧЕНИЕ:
Комбинированное решение вакуумного мембранного пресса мод. «RTM VSP 3000» - это вакуумный пресс и нагревательная печь позволяет работать с широким ассортиментом материалов, обеспечивает разогрев и формовку искусственного камня (Corian, Hi Macs, Staron, Hanex, Kerrock и другие), а также и акриловых материалов и термопластиков, облицовывание деталей декоративной бумагой и натуральным шпоном.
Станок предназначен для формовки материала CORIAN (Искусственный камень) по шаблону (из МДФ или древесины) композита, который был предварительно нагрет в выдвижном лотке печи, расположенном в нижней части корпуса. Формование осуществляется на верхнем столе пресса с помощью мембраны и вакуумного насоса, что позволяет обрабатывать детали высотой до 500 мм. Пресс комплектуется трех метровым основным столом и печкой. Работая на прессе мод. «RTM VSP 3000» возможно, формовать камень как больших, так и малых размеров. Оптимальный вариант для предприятий по выпуски мебельных фасадов, кухонных гарнитуров и др.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Оборудование применяется на мебельных производствах по производству столешниц, столов и другой гнуто-клееной продукции.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| КАРКАС ИЗ ТРУБЧАТОГО ПРОФИЛЯ И СТАЛЬНЫХ ЛИСТОВ |

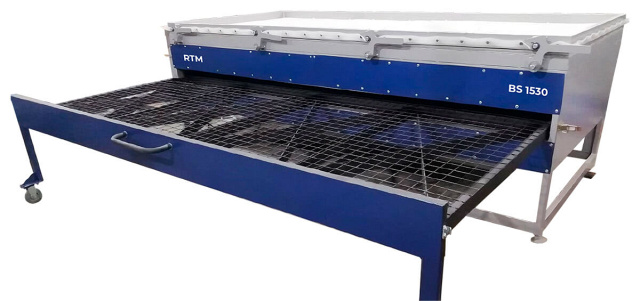

| КАРЕТКА ПЕЧИ ИЗ СТАЛЬНОЙ РЕШЕТКИ С НАПРАВЛЯЮЩИМИ И КОЛЕСИКАМИ ДЛЯ РУЧНОГО ПЕРЕМЕЩЕНИЯ |
| ТЕПЛОИЗОЛЯЦИЯ НАГРЕВАЮЩЕЙ КАМЕРЫ ВЫПОЛНЕНА ПЛИТАМИ ИЗ МИНЕРАЛЬНОЙ ВАТЫ |
| МОЩНОСТЬ НАГРЕВА 11 КВТ |
| МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА ВНУТРИ КАМЕРЫ 250 °C |
| ЦИРКУЛЯЦИОННЫЙ ВЕНТИЛЯТОР МОЩНОСТЬЮ 0,37 КВТ |
| РУЧНОЕ ОТКРЫВАНИЕ РАМКИ С МЕМБРАНОЙ, ОБЛЕГЧАЕМОЕ ГАЗОВЫМ АМОРТИЗАТОРОМ |
| СИСТЕМА БЫСТРОЙ ФИКСАЦИИ РАМКИ К КАРКАСУ |
| ИНДИКАТОР ЗНАЧЕНИЯ ДОСТИГНУТОГО РАЗРЯЖЕНИЯ ВОЗДУХА |
| ПРОИЗВОДИТЕЛЬНЫЙ ВАКУУМНЫЙ НАСОС (25 М³/Ч) |
ТЕХНОЛОГИЯ РАБОТЫ С ИСКУССТВЕННЫМ КАМНЕМ:
Лист искусственного камня закладывается в нагревательный стол, крышка которого имеет пневматический механизм открытия\закрытия. После закрытия крышки происходит нагрев листа до температуры 170 - 1800 °С (диапазон температур и время прогрева устанавливается производителем искусственного камня). Прогрев происходит со скоростью около 1 мм толщины в минуту. После прогрева листа он укладывается на рабочий стол с шаблоном и накрывается рамкой с мембраной, из под которой выкачивается воздух. Под воздействием атмосферного давления мембрана прижимает лист, который сгибается по форме шаблона. После остывания деталь готова к последующей обработке.
