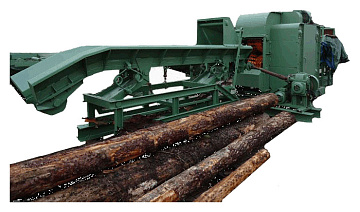

Окорочные станки VALON KONE. Модели VK 16, VK 20, VK 26

Цена по запросу
Связь с ведущим специалистом

Макс. Ø бревна: 360; 500; 600 мм

Мин. длина бревна: 1500; 1600; 1800 мм

Скорость подачи: 30 м/мин

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Станок предназначен для средних и крупных лесопильных заводов с производительностью до 100 000 м³ в год, для окорки стволов деревьев. Оснащен четырьмя дополнительными центрирующими вальцами.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Окорочные станки VK работают в полностью автоматическом режиме и обеспечивает исключительно малую потерю древесины. При окорке вместе с корой удаляются песок, ил и различные включения, попадающие в кору при заготовке и сплаве сырья. Поэтому при распиловке окоренных бревен повышается стойкость пил, а в связи с этим уменьшаются расход инструмента и мощность на пиление. Распиловка получается более чистой, что способствует улучшению качества пиломатериалов. В результате уменьшения скольжения бревен на подающих вальцах увеличивается производительность лесопильных рам. Максимальная скорость подачи, при которой гарантируется качество щепы, составляет 50 м/мин. Сила прижима ножей регулируется гидравликой. Станок оснащен мощным центрирующим подающим транспортером VK и опорными вальцами большого диаметра.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:

Схема обработки окорочного станка мод HEM



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

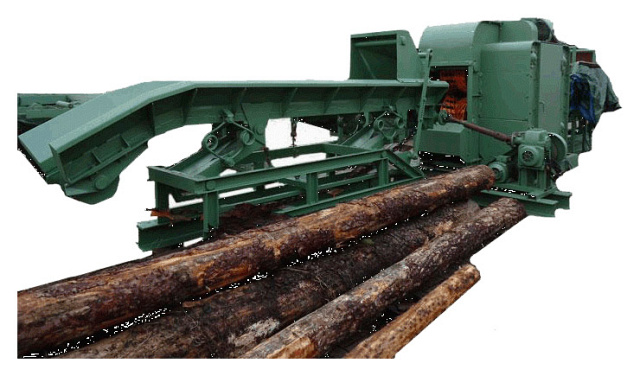

СИСТЕМА ПОДАЧИ
окорочный станок vk-26. станина

СТАНИНА

Сварная станина транспортера выполнена из толстостенного металла для исключения деформации на всем протяжении эксплуатации. Станина окрашена антикоррозионной краской предотвращающей образование коррозии при эксплуатации в сложных климатических условиях.

окорочный станок vk-26. подающий цепной транспортер

ПОДАЮЩИЙ ЦЕПНОЙ ТРАНСПОРТЕР

Конструкция транспортера обеспечивает бесперебойную подачу лесоматериала в зону обработки с помощью цепной передачи. Стальные борта транспортера предотвращают опрокидывание бревна и осуществляют предварительное центрирование в зону обработки.

окорочный станок vk-26. механизм подвески плавающего загрузочного лотка

МЕХАНИЗМ ПОДВЕСКИ ПЛАВАЮЩЕГО ЗАГРУЗОЧНОГО ЛОТКА

Состоит из мощных, изогнутых специальным образом пружин, обеспечиваюющих устойчивость транспортера во время работы. Пружины устойчивы к весовым нагрузкам и не деформируются при больших нагрузках.

окорочный станок vk-26. цепной привод подающего конвейера

ЦЕПНОЙ ПРИВОД ПОДАЮЩЕГО КОНВЕЙЕРА

Простой и надежный в работе цепной привод конвейера не требует текущего обслуживания и обеспечивает плавную подачу при различных скоростях.

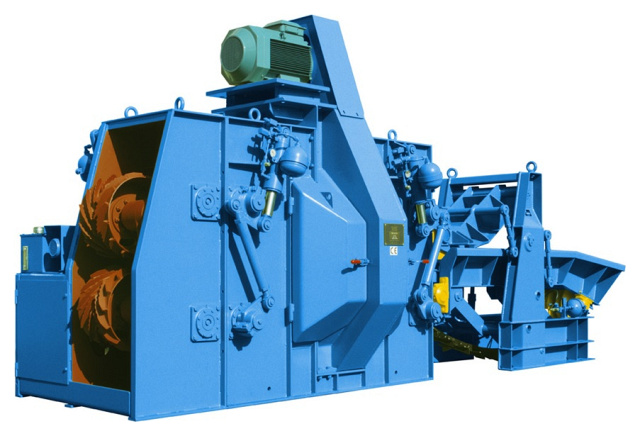

ОКОРОЧНЫЙ СТАНОК
окорочный станок vk-26. станина

СТАНИНА

Сварная станина станка выполненная из толстостенного металла и, укрепленная износостойкими болтами, обеспечивает устойчивость всех агрегатов к значительной вибрации. Станина окрашена специальной антикоррозийной краской, что увеличивает срок эксплуатации станка вне помещения.

окорочный станок vk-26. втяжной механизм

ВТЯЖНОЙ МЕХАНИЗМ

Центрирование и подача бревна в зону обработки происходит с помощью двух стальных седлообразных прижимных вальцов. Для безударного сближения верхнего и нижнего вальца после прохода бревна рычаги верхнего и нижнего вальца соединены со штоками гидравлических цилиндров что исключает деформацию вальцов и гарантирует снижение шума при работе. Обеспечивает удобный выход обработанного бревна из зоны обработки.

окорочный станок vk-26. вытяжной механизм

ВЫТЯЖНОЙ МЕХАНИЗМ

Снабжен четырьмя седлообразными прижимами с гидравлическим устройством медленного сближения вальцов для снижения шума при работе и исключению деформации вальцов. Выходные зажимы имеют гидравлические амортизаторы, усиленные мощными пружинами, устойчивыми к длительным условиям эксплуатации.

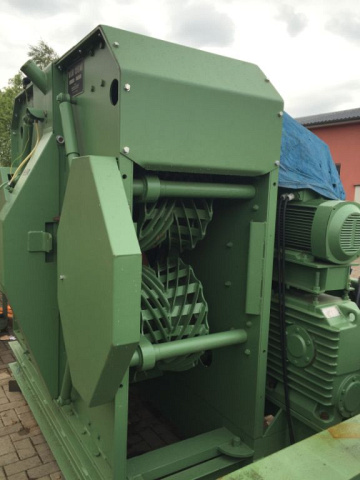

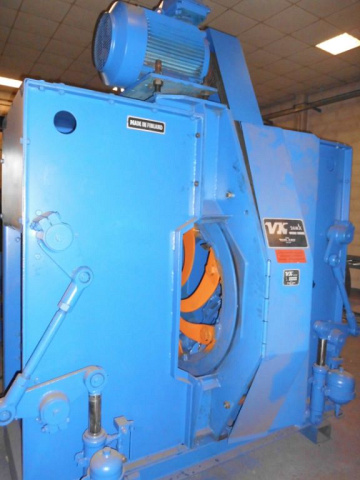

окорочный станок vk-26. ножевой ротор

НОЖЕВОЙ РОТОР

Высокопроизводительный, повышенный прочности ротор, прошедший специальную балансировку с установленными 6 ножами обеспечивает качественное отделение коры по камбиальному слою. Самораскрывание короснимателей обеспечивается специальной серповидной заточкой кромок ножей.

окорочный станок vk-26. окорочный станок vk-26. двигатель привода ротора

ДВИГАТЕЛЬ ПРИВОДА РОТОРА

Используется как основной силовой агрегат ротора. Наиболее устойчив в эксплуатации с различными температурными диапазонами. Двигатель можно эксплуатировать при воздействии на него механических факторов и внешней среды.

Модель VK 16 VK 20 VK 26
Диаметр окорки, мм 60 - 360 100 - 500 100 - 600
Мин. длина бревна, мм 1500 1600 1800
Скорость подачи, м/мин

0 - 30

Мощность двигателя ротора, кВт

22 - 55

Мощность двигателя подачи, кВт

5,5 - 15

Вес, кг 3000 4450 6200
