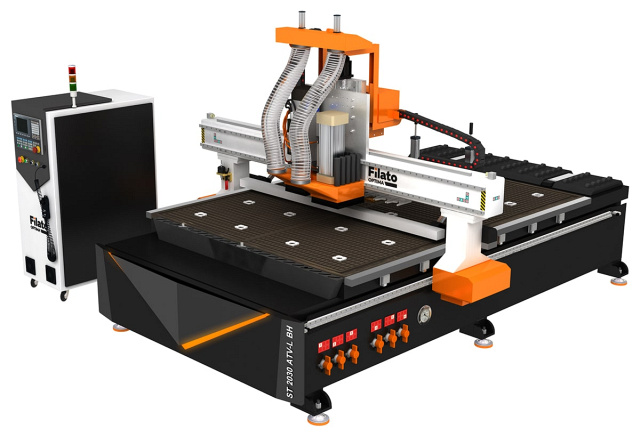

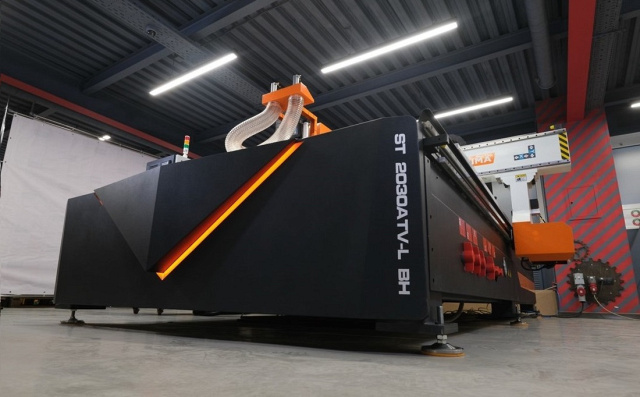

Обрабатывающий центр с ЧПУ с автоматической сменой инструмента Filato ST 2030 ATV-L BH

Код товара: ЧП 346944
Поделиться
3 483 196 ₽
3 870 218 ₽
-10%
В наличии
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
Filato
Китай
Другие модели:
ST 2030 ATV-R BH
  • Размеры зоны обработки
    2100 x 3000 мм
  • Мощность шпинделя
    9 кВт
  • Высота заготовки по оси Z
    70 мм
  • Тип инструментального магазина
    линейный
  • Вес
    2830 кг
Преимущества
  • Выбор между линейным и револьверным магазинами
  • Базирующие планки исключают брак при выгрузке
  • Переработанный вакуумный стол
  • Жесткие направляющие
  • Группа присосок для загрузки листов
Модель
ST 2030 ATV-L BH
ЧП 346944
В наличии
ЦЕНА
3 870 218 ₽
ЦЕНА ПО АКЦИИ
3 483 196 ₽
Мощность шпинделя, кВт
9
Частота вращения шпинделя, об/мин
0 - 24 000
Тип охлаждения шпинделя
воздушное
Тип инструментального патрона
ISO 30
Тип цанги
ER32
Тип смены инструмента
Автоматическая
Размеры зоны обработки, мм
2100 x 3000
Высота заготовки по оси Z, мм
70
Тип инструментального магазина
линейный
Количество мест в магазине, шт.
16
Тип датчика калибровки инструмента
автоматический
Тип рабочего стола
вакуумный
Скорость холостого хода по оси X, м/мин
0 - 60
Скорость холостого хода по оси Y, м/мин
0 - 60
Скорость холостого хода по оси Z, м/мин
0 - 25
Скорость рабочего хода, м/мин
0 - 25
Тип передачи по осям X, Y
косозубая шестерня-рейка
Тип передачи по оси Z
ШВП
Тип электродвигателей перемещения
cервопривод
Система управления
Syntec
Наличие сверлильной головы
да
Количество сверлильных шпинделей, шт.
9
Частота вращения, об/мин
2800
Мощность двигателя сверлильной группы, кВт
1,7
Принтер печати этикеток
нет
Наличие вакуумного насоса
нет
Количество, шт.
нет
Производительность вакуумного насоса, м3
нет
Общая производительность насосов, м3
нет
Мощность, кВт
нет
Суммарная мощность насосов, кВт
нет
Диаметр патрубков, мм
Ø150 x 1, Ø100 x 1
Требуемая производительность аспирационной установки, м3
3000
Статическое давление воздушного потока вытяжной системы в точке подключения, Па
1800
Скорость воздуха в патрубке, м/с
30 - 35
Давление в пневмосистеме, Мпа
0,8
Расход сжатого воздуха, л/мин
200
Напряжение, В
380
Частота, Гц
50
Общая установленная мощность, кВт
17,5
Длина, мм
4700
Ширина, мм
3150
Высота, мм
2500
Вес, кг
2830
Назначение

Станок тяжелой серии предназначен для таких операций как: скоростной раскрой плитных и листовых материалов с высоким качеством реза, качественной плоской фрезеровки деталей и нанесением различных объемных 3D гравировок на поверхности деталей. Также конструктив станка позволяет выполнять операцию присадки в пласть материала.

Особенность данного станка позволяет встраивать его в производственную линию, а также увеличить производительность путем установки вилочного подъемного стола для автоматической загрузки листов и ленточного конвейера стола выгрузки готовой продукции.

Область применения

Древесина любых пород, плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы («Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), акриловое стекло и оргстекло, модельный пластик и т.п.

  • Изготовление различных мебельных фасадов из МДФ и массива дерева с элементами художественной резьбы, а также с элементами имитации сборных фасадов;
  • Криволинейный и прямолинейный раскрой фанеры, в том числе панелей облицованных шпоном;
  • Криволинейный и прямолинейный раскрой листов ДСП, МДФ и т.п.;
  • Изготовление мебельных накладок для диванов с различными элементами фрезерования под фурнитуру;
  • Фрезерование в дверях под стекло и филенку, в том числе изготовление эксклюзивных дверей с глубокой резьбой. Инкрустация дверей вставками из ценных пород дерева, изготовление накладок на железные двери;
  • Криволинейный раскрой листовых пластиков, ПВХ, акрила и других композитных материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

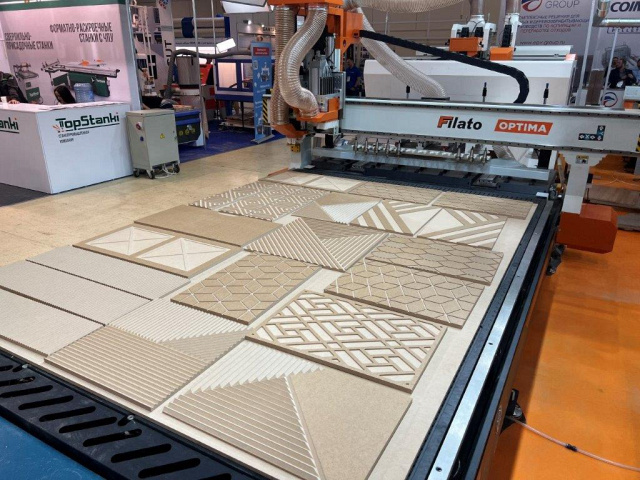

  • Получаемые изделия
    Схемы обработки
    Конструктивные особенности

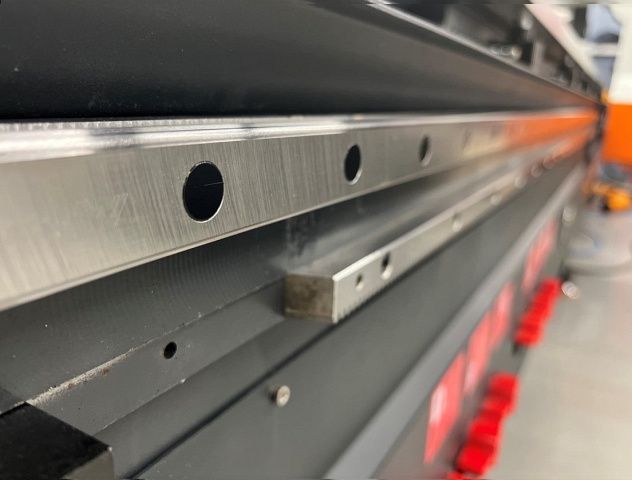

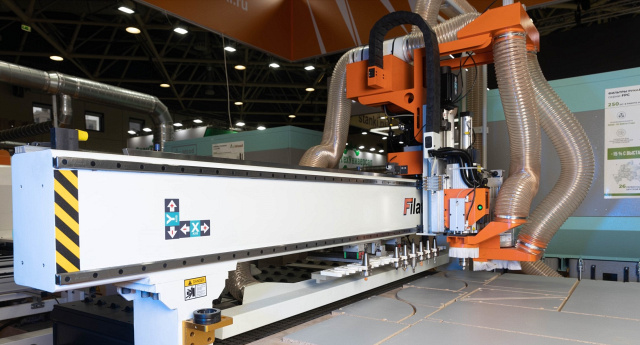

    Изготовлена из стальных труб прямоугольного сечения, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров.

    Изготовлен из стальной прямоугольной трубы увеличенного сечения и дополнительно усилен ребрами жесткости внутри. Конструкция портала что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузках. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ.

    В отличии от легких алюминиевых порталов, портал изготовленный из стали обеспечивает получение гарантированно высокой точности и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки.

    Учитывая нагрузочную вероятность портал установлен на более мощные усиленные чугунные опоры, значительно увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкая опорная площадка имеет большую площадь контакта, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки

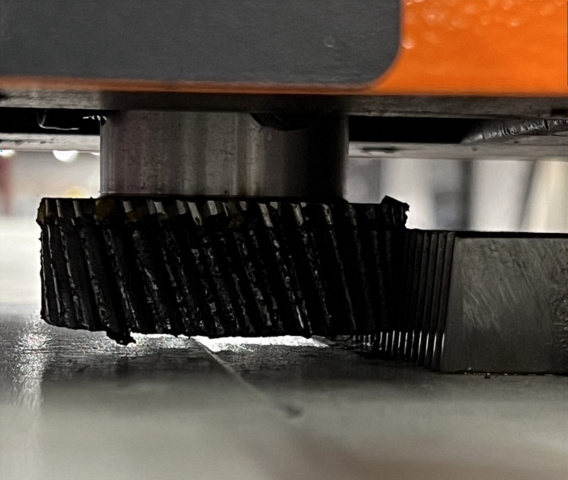

    В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев.

    Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением

    Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы «SHIMPO-NIDEC» позволили значительно улучшить показатели оборудования, а именно:
  • 1.Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  • 2.Получить гораздо более высокий КПД;
  • 3.Облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики;
  • 4.Уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.

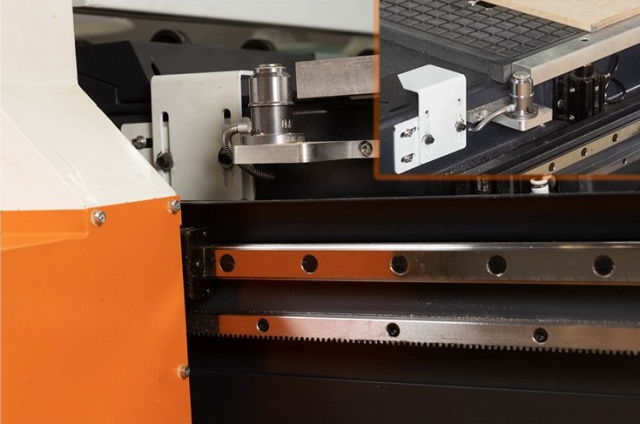

  • Установленные на каждом узле для перемещения по всем осям, гарантируют точное позиционирование портала и шпинделя в соответствии с заданной программой. Серводвигатели, в отличии от шаговых и гибридных двигателей, обеспечивают большую скорость холостых и рабочих перемещений, что в свою очередь повышает производительность оборудования.

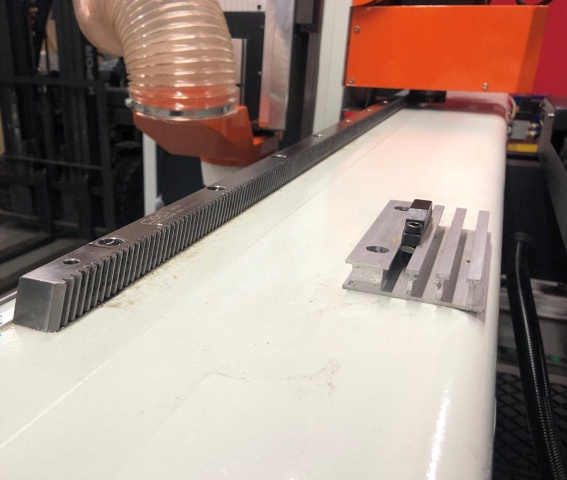

    Крутящий момент от электродвигателей на ведущие шестерни передаётся посредством планетарных редукторов, которые в свою очередь обеспечивают необходимый коэффициент редукции и необходимое усилие.

    Данная передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение шпиндельной площадки. Так как при обработке наиболее нагруженной осью считается именной ось Z, то применения ШВП обеспечивает крайне малое трение элементов, а это в свою очередь предохраняет узел от быстрого износа и существенного снижения КПД, а также от нагрева трущихся элементов во время работы.
    Перемещения портала (ось Y) и шпиндельной площадки (оси X / Z) осуществляются по высокоточным призматическим направляющим. Тем самым достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Направляющие 25 серии по осям X-Z, направляющие 30 серии по оси Y

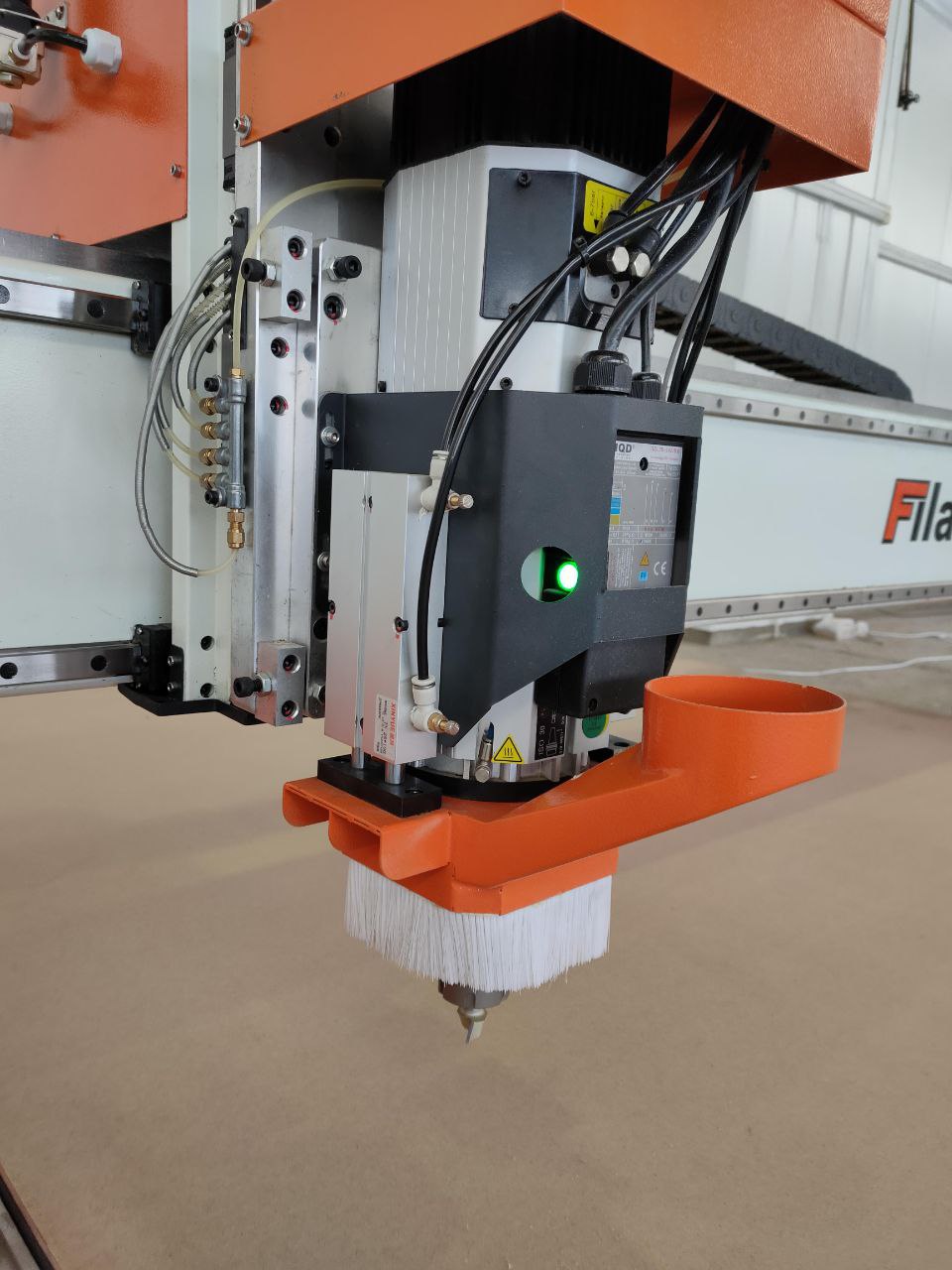

    Конструкция и комплектующие данного электрошпинделя на 100% идентичны электрошпинделям ведущего мирового производителя шпинделей - компании HSD (Италия). Частота вращения (24 000 об/мин) и мощность (9,0 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрила и многих других материалов.

    Охлаждение шпинделя во время его работы осуществляется потоком воздуха поступающим от вентилятора, при этом вентилятор не имеет связи с валом электрошпинделя, что позволяет эффективно его охлаждать на любых рабочих оборотах.

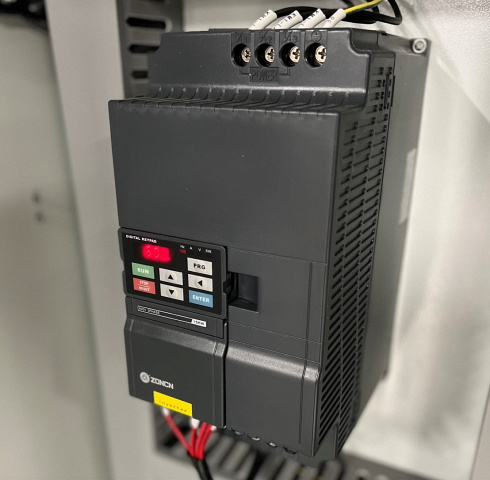

    Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают плавное достижение требуемого крутящего момента и оборотов на валу электрошпинделя и возможность прямого управления этим моментом. Максимальная выходная мощность от 11кВт

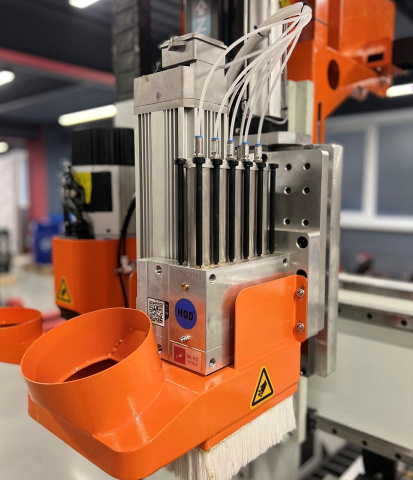

    Оснащена 9 вертикальными шпинделями, каждый из которых программно управляется с помощью пневматических цилиндров, согласно заданной карте присадки. Шаг между шпинделями составляет 32мм, что соответствует всем стандартным картам присадок. Управление шпинделями возможно индивидуально или методом группировки, за счет отдельных клапанов на каждый шпиндель.

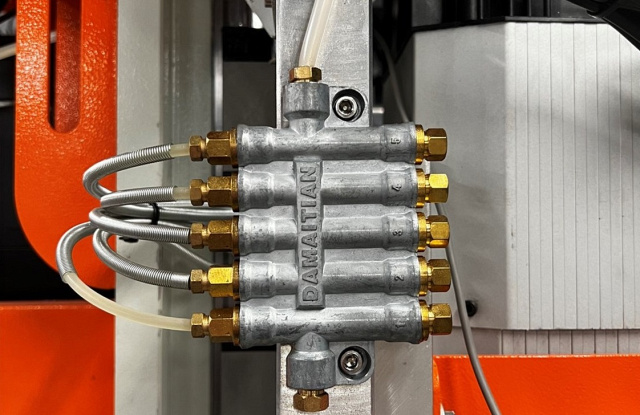

    Позволяет быстро и эффективно производить смазку подшипников перемещения, смазка осуществляется полностью в автоматическом режиме и контролируется системой ЧПУ во время работы станка. Использование перепускных клапанов позволяет держать давление во всех магистралях с учетом длины до конечной точки.

    Обеспечивает существенную экономию времени и уменьшение времени простоя станка за счет: высокой точности измерения длины инструмента и автоматизации расчета и ввода коррекции на инструмент. Станок производит калибровку полностью в автоматическом режиме, исключая ошибки, связанные с неточными действиями оператора, что в свою очередь способствует снижению брака.

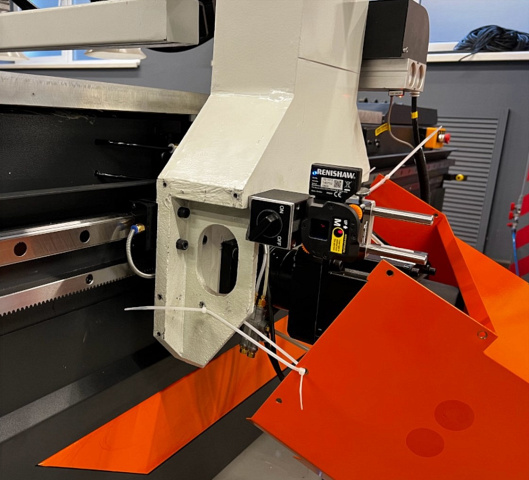

    В виду особенностей автоматизации данного станка расположение датчика обозначено в максимально безопасное место.

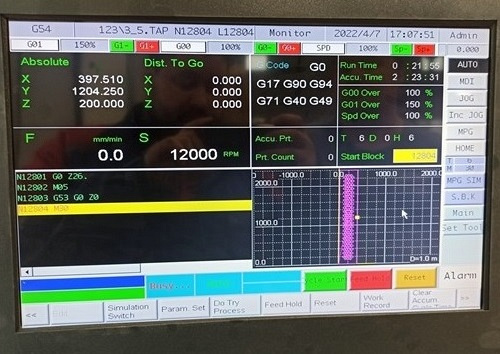

    Одна из самых доступных и надежных систем управления. Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

    Система использует стандартные G-коды, что позволяет создавать программы обработки используя различные популярные программные продукты: ArtCam, Type3, Solid- Works, PowerMill, BCad, Базис-Мебельщик, К-3 Мебель и др.

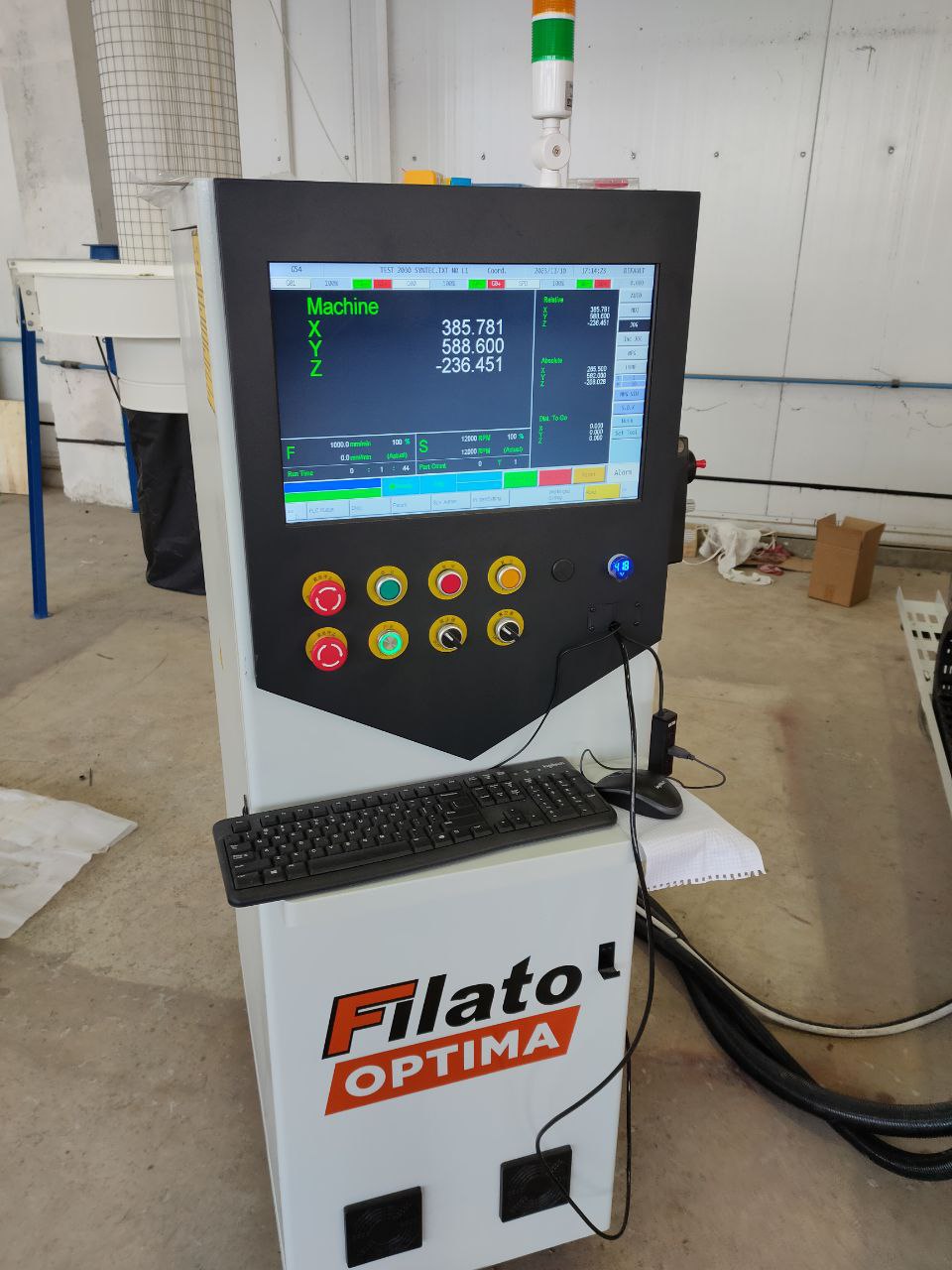

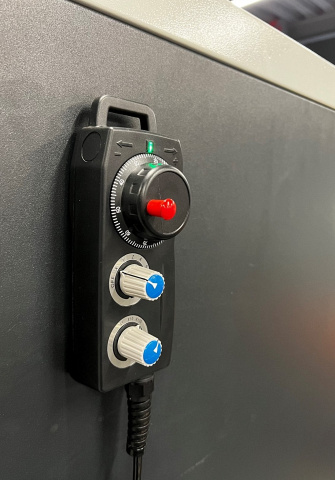

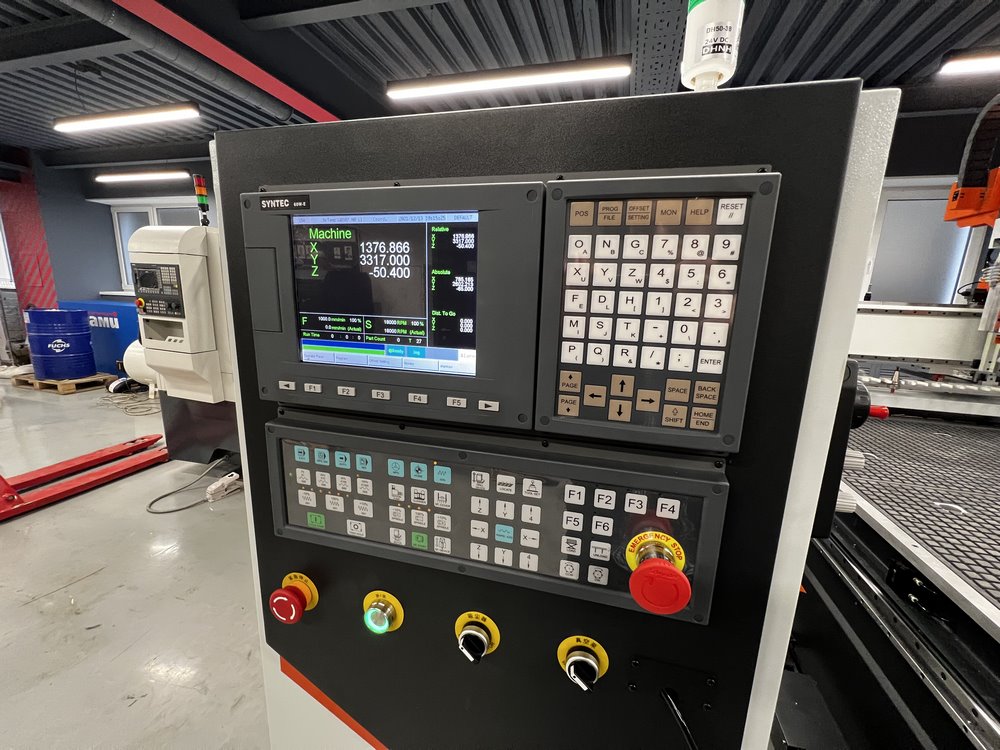

    Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки

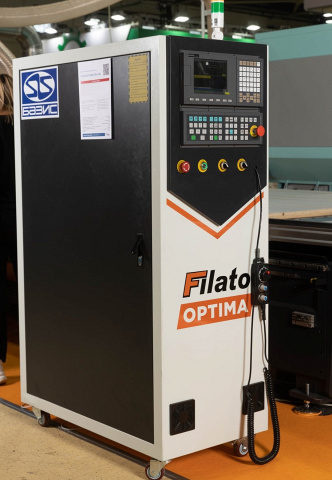

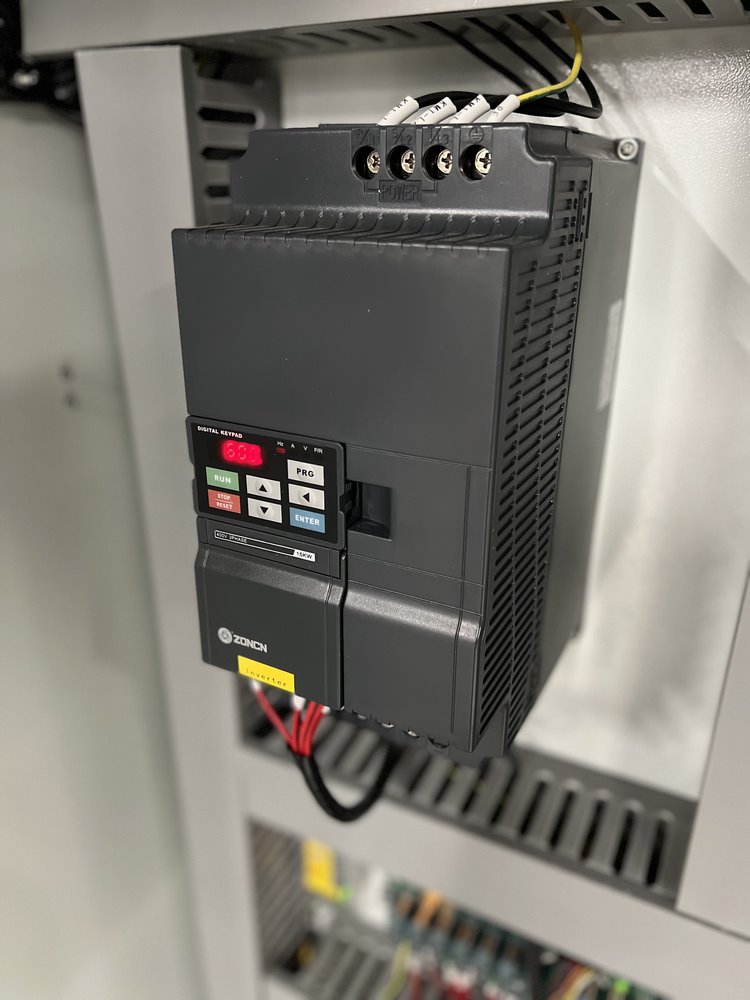

    Шкаф управления станком оснащен всеми необходимыми комплектующими скомпонованными отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. Шкаф оборудован принудительной системой циркуляции воздуха и фильтрации, защищающих от перегревов и лишней пыли.
    Система автоматической смены инструмента с линейным магазином на 16 патронов ISO 30 (12 шт. поставляются в комплекте). Размещение магазина под порталом позволило в разы сократить время цикла замены инструмента, так как станок не теперь меняет инструмент непосредственно в зоне обработки и тем самым повышает свою производительность. Магазин имеет пневматический привод перемещения для смены инструмента, позиционирование которого происходит по высокоточным направляющим
    Система автоматической смены инструмента с тарельчатым магазином на 12 патронов ISO 30 (12 шт. поставляются в комплекте). Размещение магазина справа от портала. Привод управления—серводвигатель мощностью 750Вт. Максимальный диаметр хвостовика инструмента под цангу ER32 до 20 мм.

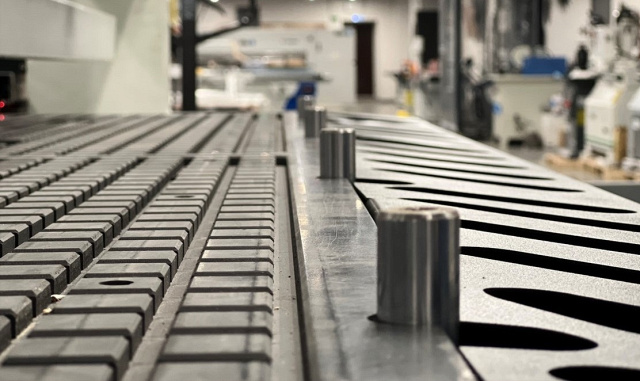

    Рабочий стол станка изготовлен из износостойкого полимера и разделен на шесть независимых вакуумных зон для удобства фиксации заготовок различных габаритов. Зоны активируются путем поворота крана при необходимой конфигурации карты раскроя. Для удобства установлен вакуумный манометр, позволяющий контролировать глубину вакуума и различные утечки воздуха.

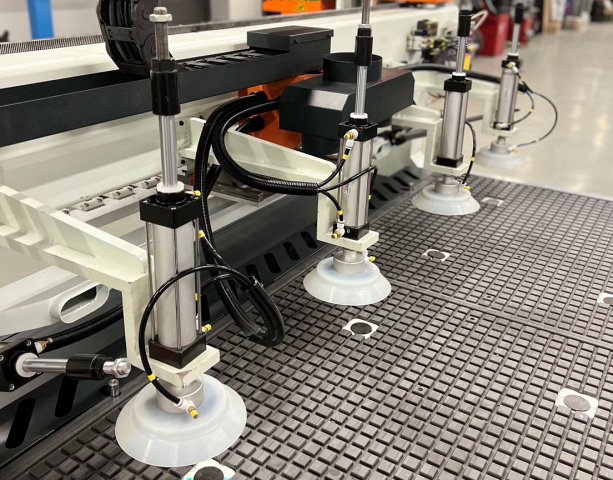

    Вакуумные присоски используются для загрузки плитного материала на рабочую поверхность стола. Функция выполняется автоматически согласно заданной программе.

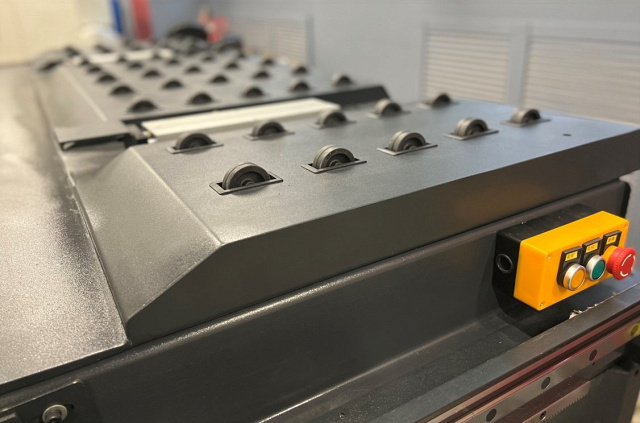

    Для загрузки листового материала имеются загрузочные ролики с тыльной стороны стола. Уменьшается вероятность царапания материала и поверхность стола и остатков отходов и других инородных тел. Также эта опция позволяет встраивать данную модель станка в линию NESTING.
    Для полной автоматизации станок укомплектован двумя пневматическими толкателями для выравнивания загружаемого листа на рабочий стол по длинной оси. Данная опция позволяет сократить время на загрузку рабочего стола во время непрерывной работы и исключить риск неправильного расположения листа. Лист базируется автоматически, без участия оператора.
    На станке также установлен пневматический сталкиватель, который позволяет быстро разгрузить детали с рабочего стола после обработки. Активируется программной, сокращает время цикла разгрузки стола при встраивании станка в производственную линию типа NESTING. Данный узел также служит системой аспирации, которая встроена в корпус толкателя.
    Для ускорения процесса автоматического позиционирования листов станок оснащается пневматическими упорами, которые позволяют точно определить расположения листа на рабочем столе. Два планки по обеим сторонам стола подымаются автоматически при активации операции выгрузки. Данная опция позволяет исключить смещение заготовок.

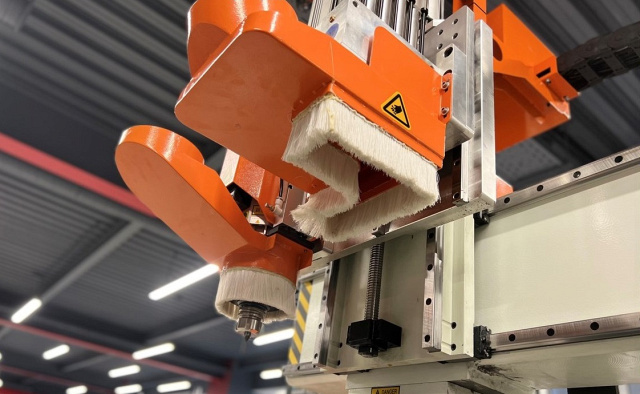

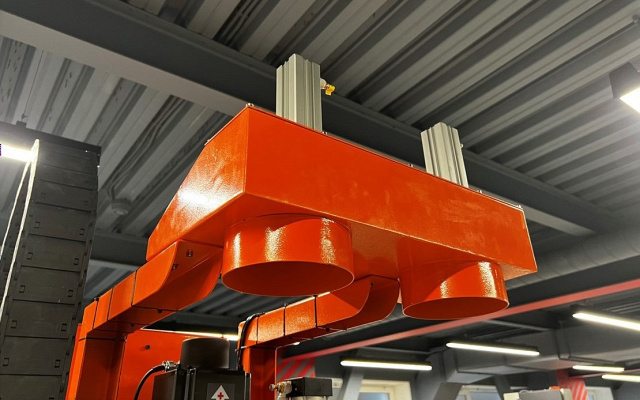

    В стандартной комплектации станок оснащается аспирационным кожухами с щетками на шпиндель и сверлильную голову, локализующими зону интенсивного выброса стружки и пыли во время обработки. Оба кожуха подключены в шиберной заслонке, которая переключает аспирационный канал в зависимости от использования узла.
    Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), а также от чрезмерных изгибов силовых кабелей. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве
    В базовой комплектации для удобства на портале имеются тиски для фиксации патрона. Оператор быстро поменяет цангу и фрезу зафиксировав патрон в тисках. Исключается вероятность поломки оснастки за счет надежной фиксации патрона в тисках

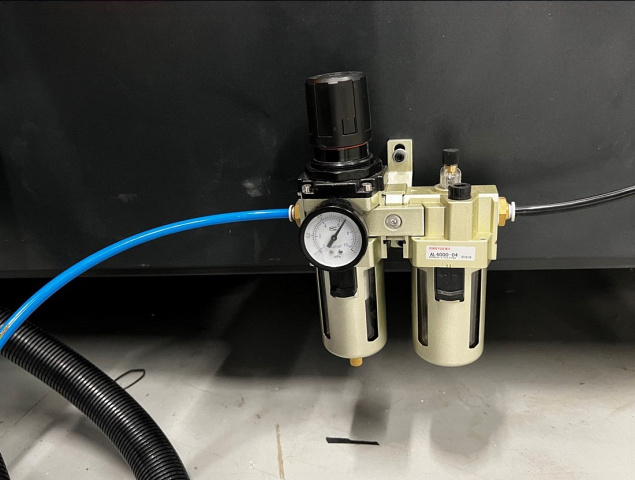

    Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования.
    Каждый станок в базовой комплектации оснащается шестью регулируемыми опорными площадками, благодаря им станина станка четко выставляется относительно горизонтальной поверхности, даже если есть погрешности подготовки полов производственного помещения.
    Комплектация
    Стандартная

    Инструментальные патроны ISO30 (ER32) - 12 шт. поставляется в комплекте. Максимальный диаметр хвостовика инструмента до 20 мм. Стартовый набор цанг ER32 поставляется в комплект с различными диаметрами.*

    *Количество и ассортимент цанг в комплекте может быть разным

    Включает в себя стартовый набор фрез, сверел для настройки станка и первичного запуска. Комплект ключей для обслуживания станка.*

    *Количество и ассортимент фрез, сверел и ключей в комплекте может быть разным

    Эргономичный инструментальный ящик включающий набор тестовых фрез и цанг, набор ключей, запасные части и выключатели и т.д.

    Дополнительная

    Высокопроизводительный пластинчато-роторные безмасляные насос обеспечиваю производительность до 160 м3/час и глубину вакуума до 85%, что гарантирует надежную фиксацию деталей, а это в свою очередь, дает возможность проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера.

    Рекомендуемый вариант 2-3 шт

    Суперпроизводительный пластинчато-роторный безмасляный насос предназначен для создания и поддержания постоянного разряжения воздуха (вакуума) между поверхностью рабочего стола и обрабатываемой заготовкой, тем самым гарантируя надежную фиксацию заготовок. Производительность данного насоса до 250 м3/час и глубину вакуума до 85%.

    Рекомендуемый вариант 1-2 шт

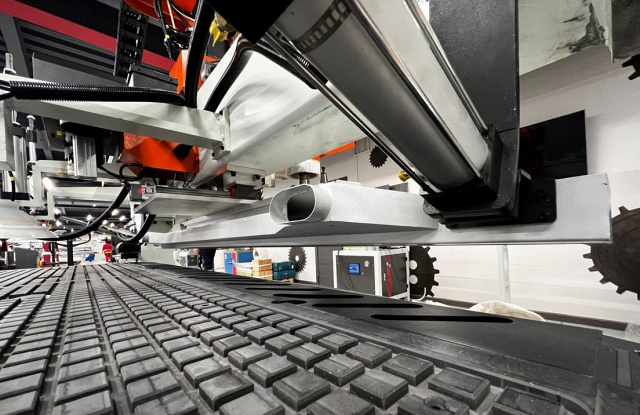

    Разгрузочный стол служит для экономии времени и автоматизации процесса. Готовые детали выгружаются сталкивателем на стол выгрузки, при этом станок продолжает работать в то время как оператор снимает заготовки со стола.

    Конвейерная лента движется автоматически при наличии заготовок на столе, остановка осуществляется при прохождения детали через оптический датчик

    Предназначен для загрузки пачки листов на рабочий стол. Для удобства загрузки стол выполнен с проушинами при использовании вилочного погрузчика или штабелера. Подъем гидравлического стола происходит автоматически при загрузке листа на рабочий стол. Контроль уровня пачки осуществляет оптическим датчиком.

    В основу конструкцию данного электрошпинделя заложено расположение подшипников на большее расстоянии. Что дает возможность нагружать шпиндель более интенсивно. Частота вращения (24 000 об/мин) и мощность (12,0 кВт), крепление оснастки под стандарт HSK-63.

    Охлаждение шпинделя во время его работы осуществляется потоком воздуха поступающим от вентилятора, при этом вентилятор не имеет связи с валом электрошпинделя, что позволяет эффективно его охлаждать на любых рабочих оборотах.

    Частота вращения (24 000 об/мин) под патрон HSK-63. Охлаждение шпинделя во время его работы осуществляется потоком воздуха поступающим от вентилятора, при этом вентилятор не имеет связи с валом электрошпинделя, что позволяет эффективно его охлаждать на любых рабочих оборотах.

    ES951 входит в серию «умных» шпинделей, обладающим внутренней системой мониторинга.

    TRIUMPH TH - 5,5W 135L - Промышленный поршневой , масляный, ременной компрессор с рабочим давлением до 8 бар, Отличаются простотой и надёжностью конструкции, высокой ремонтопригодностью и оптимальным соотношением цены и качества.

    TRIUMPH - Промышленный винтовой компрессор с прямым приводом на горизонтальном ресивере. В комплекте магистральный фильтр, осушитель рефрижераторного типа

  • Высокоэффективный винтовой блок BAOSI;
  • Трехфазный электрический двигатель с защитой уровня IP54, класса F. Двигатель разработан специально для эксплуатации внутри компрессора;
  • Стартер звезда-треугольник;
  • Система прямого привода винтового блока;
  • Автономная система воздушного охлаждения;
  • Электронный контроллер MAM. Обеспечивает непрерывный контроль важных рабочих параметров. На LCD-дисплее на русском языке отображаются все данные о текущей работе компрессора, сведения о прохождении планового ТО и другая информация;
  • Электрика производства Schneider Electric;
  • Маслобак с фильтром-сепаратором, обеспечивающим содержание масла в сжатом воздухе менее 3 мг/м3;
  • Предварительный панельный фильтр;
  • Воздушный фильтр со степенью фильтрации 3 мкм;
  • Масляный фильтр со степенью фильтрации 10 мкм;
  • Клапан минимального давления;
  • Предохранительный клапан;
  • Корпус с легкосъемными панелями;
  • Рама с виброподушками;
  • Заводская заправка маслом.
  • Комплектация 1 (базовая)

  • Установка ФЦ;
  • Ресивер (для ФЦ-РК*);
  • Шкаф управления системой регенерации.
  • Комплектация 2

  • Базовая +;
  • Вентилятор высокого давления ВДП (1-е исп.);
  • Шкаф управления вентилятором.
  • Комплектация 3

  • Базовая +;
  • Вентилятор высокого давления ВДП (1-е исп.);
  • Шкаф управления вентилятором с частотным преобразователем.
  • Предназначены для отсоса и очистки воздуха от сухой неслипающейся пыли и стружки. Агрегат состоит из корпуса, малошумного пылевого вентилятора с профилированными лопатками, встроенного циклонного элемента с улиточным входом для отделения крупных фракций пыли, пылесборного мешка и фильтровального элемента.

    В качестве фильтровального элемента на агрегат устанавливается кассета из полиэстера.

    * Рекомендуемая производительность от 3000м3/ч

    Компактный рукавный фильтр с электромеханическим встряхиванием предназначен для очистки воздуха от сухой неслипающейся пыли в центральных системах аспирации.

    Фильтр устанавливается внутри производственных помещений на мебельных, деревообрабатывающих производствах, а также в цехах обработки пластмассы, металла, камня и т.д.

    Наглядный пример на производстве
