Автоматический торцовочный станок QUADRO. Модель CFS-100

Топ продаж

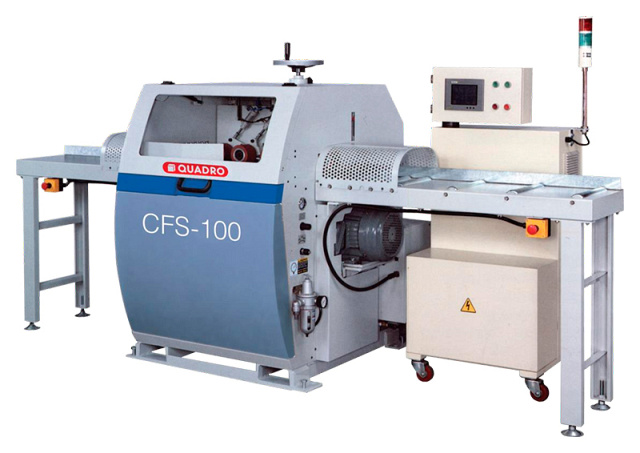

Автоматический торцовочный станок QUADRO. Модель CFS-100
  • Производитель: QUADRO

  • Торцевание: на заданные размеры

    Тип подачи: проходной

    Макс. скорость подачи: 80 м/мин

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для вырезки дефектов (сучков, смоляных карманов и т.п.) из обрезных досок. На станке производится как вырезка дефектных мест так и резка заготовок на запрограммированные длины.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:

Станок торцовочный проходного типа CFS - 100, Схема обработки

ПРИНЦИП РАБОТЫ:

Предварительно оператором с помощью люминесцентного мелка наносятся метки на заготовке в том месте, где требуется вырезка дефектов (сучков, смоляных карманов и т.п.). Подача обрезной доски происходит справа налево при помощи приводного транспортера. Обрезка осуществляется по меткам с помощью автоматического торцовочного станка с функцией вырезки дефектов и с позиционирующим устройством. Метки считываются с помощью установленного на станке фотоэлемента.


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Программное обеспечение линии позволяет использовать одну или сочетание нескольких программ раскроя и оптимизации;
  • Сенсорный дисплей позволяет просто и быстро вносить корректировки и данные в рабочую программу оптимизации;
  • Легкость и простота в эксплуатации и техническом обслуживании.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

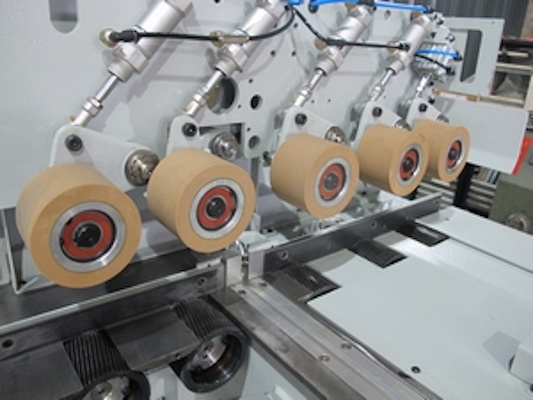

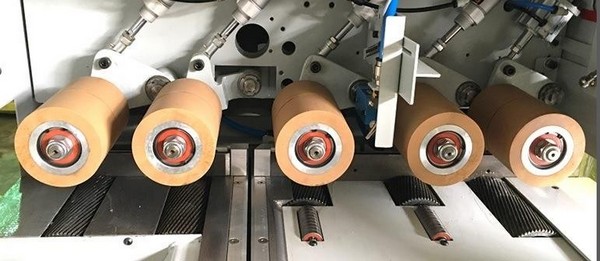

ПРИВОДНЫЕ НИЖНИЕ ВАЛЬЦЫ – 5 ШТ. И ВЕРХНИЕ ОБРЕЗИНЕННЫЕ – 5 ШТ.

Обеспечивают надежную подачузаготовок в зону обработки. Оптимальную настройку позволяютпроизвести прижимные пневмоцилиндры.


РЕСИВЕР ЕМКОСТЬЮ 10 ЛИТРОВ ВХОДИТ В БАЗОВУЮ КОМПЛЕКТАЦИЮ

Он необходим для бесперебойной работы механизма подъема пилы при большомколичестве резов в единицу времени.

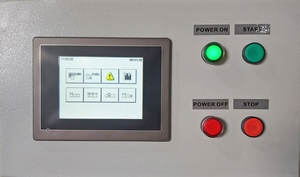

СЕНСОРНЫЙ TOUCH-SCREEN ЭКРАН

Доступный и простой для эксплуатации оператором.


ОПЦИОНАЛЬНОЕ ОСНАЩЕНИЕ

Для работы с тонкими заготовками (2 мм).



РАБОЧИЕ РЕЖИМЫ (ПРОГРАММЫ):

1. Режим фиксированной длины реза

Станок торцовочный проходного типа CFS - 100, Режим фиксированной длины реза

2. Режим последовательного резания (10 вариантов памяти размеров торцовки)

Станок торцовочный проходного типа CFS - 100, Режим последовательного резания. 10 вариантов памяти размеров торцовки

3. Режим двусторонней обрезки с маркировкой линий

Станок торцовочный проходного типа CFS - 100, Режим двусторонней обрезки с маркировкой линий

4. Фиксированной длины реза с маркировкой линий

Станок торцовочный проходного типа CFS - 100, Фиксированной длины реза с маркировкой линий

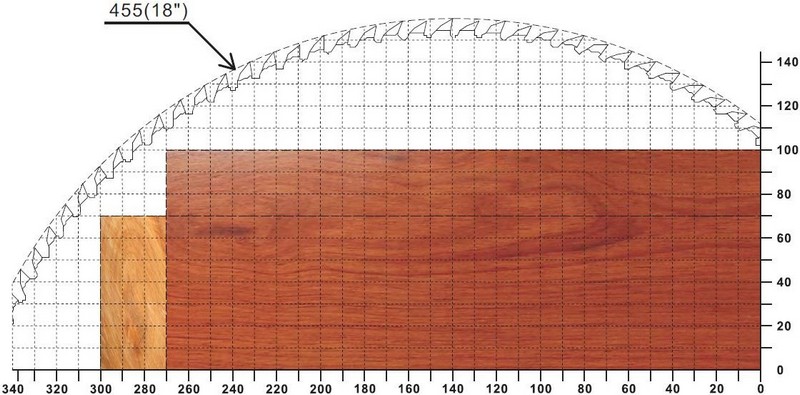

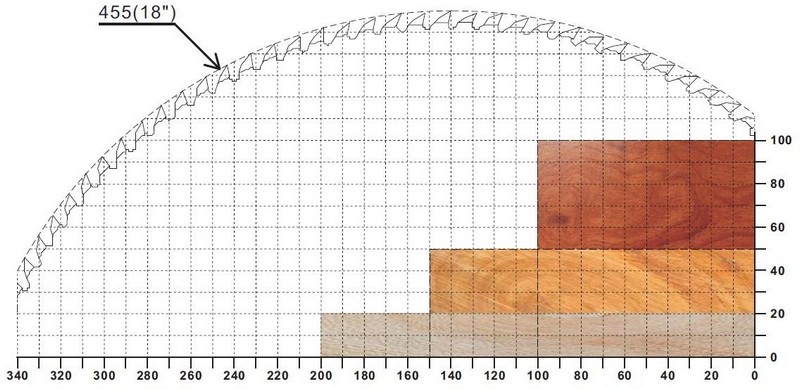

ДИАГРАММА РАБОТЫ СТАНКА:




Модель CFS-100
Максимальная скорость подачи, м/мин 80
Количество резов пилы, резов/мин 80
Точность реза, мм 1,0
Мощность электродвигателя пилы, кВт 7,3
Частота вращения пильного шпинделя, об/мин 3300
Диаметр пильного диска, мм 455
Посадочный диаметр пильного диска, мм 30
Минимальная длина между  метками, мм 20
Давление воздуха
Станка, кг/см2 5 - 6
Системы удаления дефектов, кг/см2 7 - 9

* Ширину и толщину обрабатываемых заготовок смотреть на диаграмме работы станка.

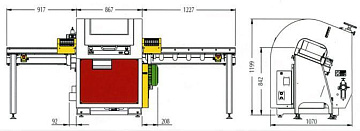

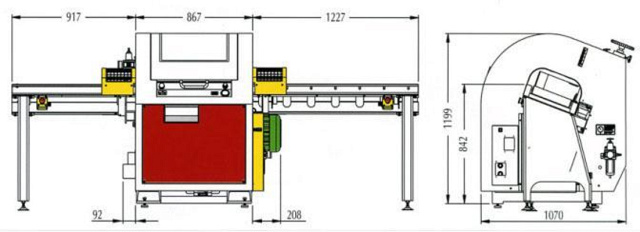

СХЕМА ГАБАРИТНЫХ РАЗМЕРОВ СТАНКА:

Станок торцовочный проходного типа CFS - 100, схема габаритных размеров станка

  • Дмитрий Сергеевич

    Станок приобретали в ноябре 2012 года.
    В целом станок работает нормально. При нарезке заготовок до 1м 20см - работает исправно, без каких либо нюансов. Но есть нарекания по нарезке крупных заготовок. Начиная с нарезки 2м., появляется погрешность до 15мм. Сейчас общаемся с вашей службой сервиса, для дальнейшего устранения данной погрешности.

  • Алексей Викторович

    ИП Татаринов И.М.

    Станок приобрели совсем недавно, работой его довольны.

  • Дудин Константин Васильевич

    Приобрели станок в апреле 2014 года. Эксплуатируем иногда в несколько смен. Серьезных проблем при работе с ним не было.
