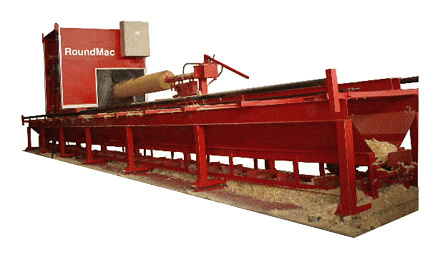

Станок оцилиндровочный RoundMac

Цена по запросу
Связь с ведущим специалистом

Maкс. Ø бревна: 500 мм

Maкс. Ø оцилиндр. бревна: 340 мм

Мощность: 18 кВт

Вес: 3800 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Станок предназначен для изготовления оцилиндрованных бревен с продольным пазом, поперечной чашкой и компенсационным пропилом под укладку в сруб диаметрами 180 - 340 мм.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

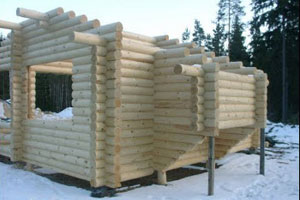

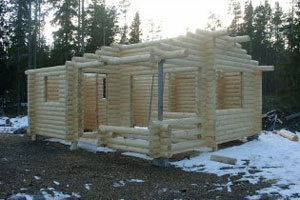

Широко применяется в крупных и средних предприятиях для получения высококачественных деталей бревенчатых домов с различными габаритами и параметрами.

Оцилиндровочный станок RoundMac, Широко применяется в крупных и средних предприятиях для получения высококачественных деталей бревенчатых домов Оцилиндровочный станок RoundMac, Широко применяется в крупных и средних предприятиях для получения высококачественных деталей бревенчатых домов

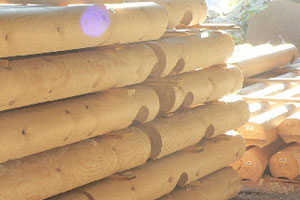

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Оцилиндровочный станок RoundMac. примеры получаемых изделий RoundMac. примеры получаемых изделий

RoundMac. примеры получаемых изделий RoundMac. примеры получаемых изделий



СХЕМА ОБРАБОТКИ:

Оцилиндровочный станок RoundMac, схема обработки



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Оцилиндровочный станок RoundMac, станина

СТАНИНА

Массивная сварная станина станка представляет собой прочную и износостойкую конструкцию устойчивую к деформации и значительной вибрации, обеспечивает надежное базирование всех узлов и агрегатов. Станина изготовлена на современном высокоточном оборудовании.

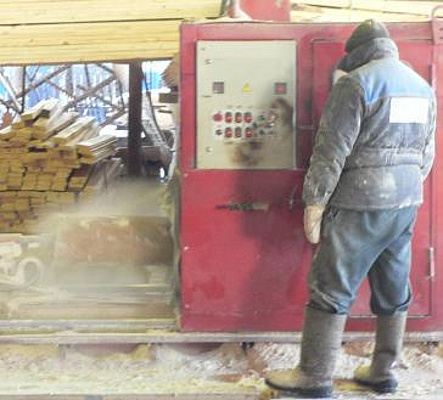

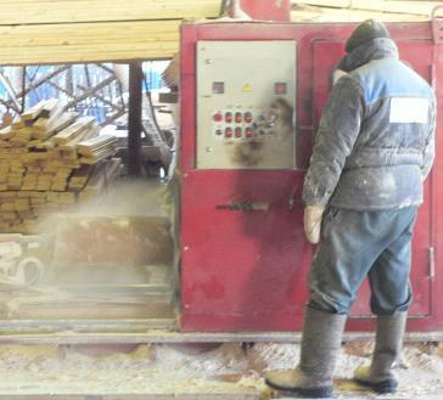

Оцилиндровочный станок RoundMac, пульт управления

ПУЛЬТ УПРАВЛЕНИЯ

Удобно расположенный пульт управления позволяет оператору управлять основными процессами обработки и контроля, оснащен кнопкой аварийной остановки станка для безопасной работы. Пульт обладает длительным сроком службы, имеет такие достоинства как:

  • Большие кнопки, позволяющие выполнять работу в перчатках;
  • Возможность использования в любых условиях окружающей среды;
  • Высокая коммутационная способность.

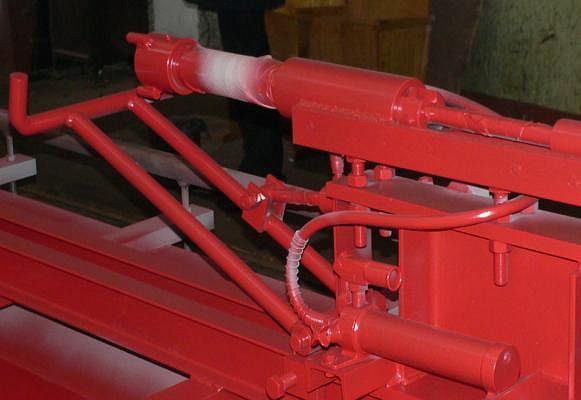

Оцилиндровочный станок RoundMac, устройство зажима бревна

УСТРОЙСТВО ЗАЖИМА БРЕВНА

Зажим бревна осуществляется с помощью установленных друг на против друга высокоточных центров с гидрозажимом для надежного базирования бревна, исключающими появление вибрации во время обработки. Зажимы с легкостью выдерживают значительный вес бревна. Такая система наиболее эффективна для тяжелых условиях эксплуатации.

Оцилиндровочный станок RoundMac, устройство для удержания бревна - люнет

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Механизированный подьем и установка бревна в зону обработки осуществляется с помощью гидравлической системы.

Конструкция системы проста и надёжна в работе, расчитана на тяжёлые условия эксплуатации. Основные узлы системы хорошо адаптированы к работе при минусовых температурах (до -27 гр.) и не требуют постоянного обслуживания.

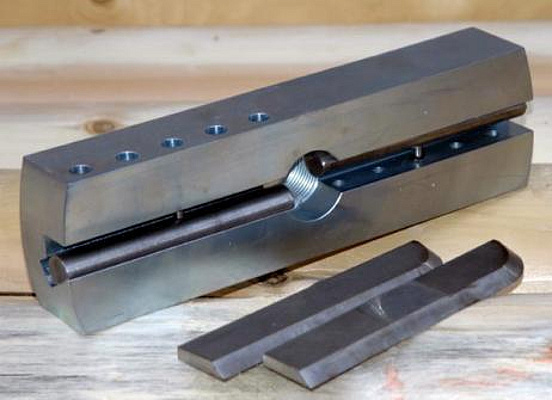

Оцилиндровочный станок RoundMac, фреза для выборки продольного паза

ФРЕЗА ДЛЯ ВЫБОРКИ ПРОДОЛЬНОГО ПАЗА

Установленная на валу фреза с толстыми ножами позволяет с легкостью выбирать продольный паз по всей длине бревна за один проход. Конструкция головки фрезы исключает вылет ножей, что очень важно в работе. Фрезерные ножи легко меняются и не требуют специального инструмента для заточки.

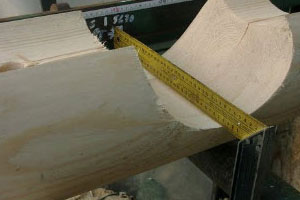

Оцилиндровочный станок RoundMac, фреза для выборки чашки

ФРЕЗА ДЛЯ ВЫБОРКИ ЧАШКИ

Фреза прошла специальную токарную обработку, что исключает появления вибрации и имеет повышенный срок эксплуатации.

Толстые ножи из инструментальной стали, спроектированные и заточенные определенным образом, легко можно настроить на необходимый радиус. Фреза имеет такие особенности как:

  • Легкость в настройки на нужный радиус;
  • Повышенная износостойкость ножей;
  • Не требует дорогого заточного оборудования.
Оцилиндровочный станок RoundMac, гидравлическое устройство подьёма бревна

ГИДРАВЛИЧЕСКОЕ УСТРОЙСТВО ПОДЬЁМА БРЕВНА

На станке RoundMac, в отличие от многих станков, в базовой комплектации идут два независимых гидроподьёмника для быстрой установки бревна.

Оцилиндровочный станок RoundMac, скребковый транспортёр для удаления отходов

СКРЕБКОВЫЙ ТРАНСПОРТЁР ДЛЯ УДАЛЕНИЯ ОТХОДОВ

В базовой комплектации станок оснащается скребковым транспортёром, используются резиновые скребки, что исключает лишний шум.

Транспортёр используется для постоянного отвода стружки и опилок от зоны обработки, тем самым облегчая дальнейшую работу и уменьшая простои.

Оцилиндровочный станок RoundMac, устройство для удержания бревна - люнет

УСТРОЙСТВО ДЛЯ УДЕРЖАНИЯ БРЕВНА - "ЛЮНЕТ"

В базовой комплектации станка поставляется "люнет" – данное устройство позволяет удерживать бревно во время обработки и не позволяет ему провисать, тем самым позволяет получать более качественную продукцию,а также уменьшать снимаемый слой, и соответственно увеличивать ресурс инструмента.

Оцилиндровочный станок RoundMac, инструмент

ИНСТРУМЕНТ

В базовой комплектации поставляется необходимый комплект ножей и фрез для обработки диаметра брёвен от 220 - 240 мм.

Оцилиндровочный станок RoundMac, работа в зимних условиях

РАБОТА В ЗИМНИХ УСЛОВИЯХ

Станок специально разрабатывался для возможности работы в суровых зимних условиях. Станок можно использовать при температуре до -27 С , при этом в гидросистеме используется сезонное масло, а привод фрезерного блока заменён на электродвигатель, что обеспечивает плавную, без рывков, подачу.

Модель RoundMac
Диаметр оцилиндрованного бревна, мм 180 - 340
Максимальный диаметр заготовки, мм 180 - 500
Длина бревна, мм 2000 - 9000
Толщина обточки за один цикл, максимум, мм 70
Скорость подачи, м/мин 0 - 40
Скорость оцилиндровывания, м/мин 2 - 3
Производительность, пог. м. смена 150*
Электродвигатели
Мотор фрезы, кВт / обор. 11 / 3000
Мотор фрезы, кВт / обор. 5,5 / 3000
Мотор вращения бревна, кВт / обор. 0,75 / 0 - 50
Мотор подачи, кВт / обор. 0,75 / 0 - 40
Габаритные размеры:
Длина, мм 11400
Ширина, мм 1400
Высота, мм 2600
Вес, кг 3800



* - данный параметр средний и зависит от диаеметра и длины бревна; подготовки инструмента; опыта оператора; окружающих условий.
