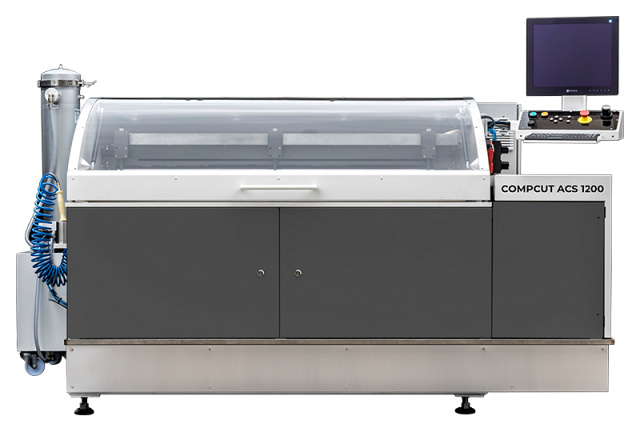

Станки с ЧПУ для раскроя композитных панелей Compcut ACS

Compcut
АнглияАнглия
Цена по запросу
Связь с ведущим специалистом
face-company

Зона обработки по X / Y / Z до:

1200 x 1200 x 100 мм

Шпиндель: 1,2 - 2,4 кВт,

2000 - 4500 об/мин

Макс. скорость по X / Y / Z: 3,6 / 9 / 9 м/мин

Точность позиционирования X / Y / Z:

0,05 мм/м

Вес: 607 - 1915 кг

НАЗНАЧЕНИЕ:

Композитная ЧПУ пила Compcut обеспечивает точную резку в широком диапазоне композитных и полимерных материалов для подготовки высокоточных деталей в авиастроении и космической отрасли.
Интегрированная компьютерная система управления упрощает процесс работы, делая его лёгким для пользователей.
Жёсткость станины обеспечивает превосходную чистоту поверхности.
Стационарная система СОЖ с фильтрующими элементами, пистолет для подачи СОЖ с гибким шлангом, позволяют вести обработку в термостабильных условиях.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Пила с ЧПУ для раскроя композитных панелей, листовых материалов, позволяет выполнять точную резку стеклопластика, углепластика и прочих композитных материалов для подготовки высокоточных испытательных образцов композитов. А так же деталей для авиастроения, автомобилестроения и прочих отраслей инновационной промышленности.

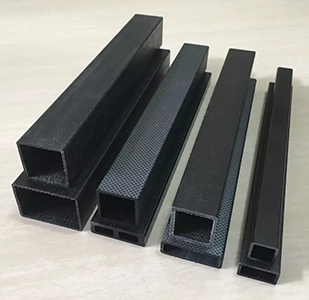

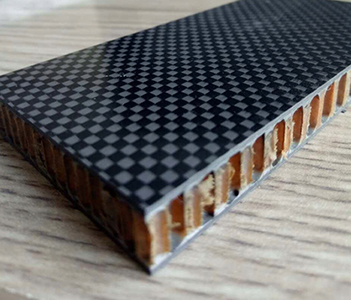

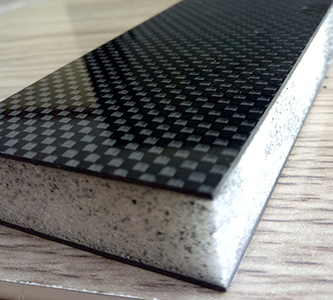

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Кабинет станка выполнен в герметичном исполнении.
  • Пильный суппорт и пильный диск позиционироваться автоматически в зависимости от заданной ширины и толщины обрабатываемого материала.
  • Рабочий стол, выполненный из высокопрочного термостабильного коррозионностойкого материала.
  • Автоматизированный высокоточный механизм поперечной подачи с системой позиционирования и системой фиксации обрабатываемой заготовки.
  • Система фиксации заготовки и получаемой детали непосредственно в зоне реза.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

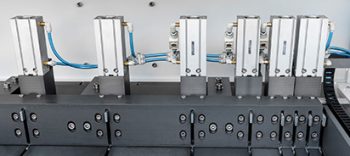

УПРАВЛЯЕМАЯ ЧПУ ОГРАДИТЕЛЬНАЯ РАМКА
  • Пневматические зажимы листов для фиксации большого количества материалов
  • Автоматическое позиционирование без вмешательства пользователя для повторяющегося производственного цикла
  • Двойной привод для исключительной перпендикулярности и параллельности
  • Повторяющийся цикл
ПОПЕРЕЧНАЯ КАРЕТКА
  • Жесткость узла оси X обеспечивает превосходную обработку поверхности
  • Легкая замена диска пилы
  • Шарико-винтовая пара с сервоприводом обеспечивает плавную и точную подачу

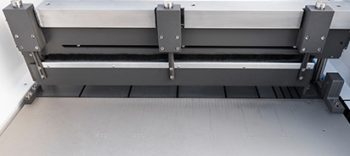

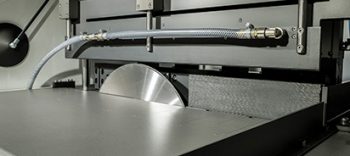

БРУСКОВЫЙ ЗАЖИМ С ОХЛАЖДЕНИЕМ
  • Заготовки надёжно прижимаются в процессе резки
  • Постоянное охлаждение по всей длине реза

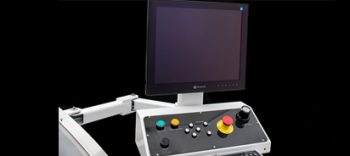

СИСТЕМА УПРАВЛЕНИЯ ИНТЕРФЕЙСОМ ПОЛЬЗОВАТЕЛЯ
  • Диалоговое ЧПУ обеспечивает простоту использования
  • Частичное программирование для автоматической обработки
  • Хранение таких параметров материала как лучшая скорости подачи и скорость шпинделя для каждого типа ламината
  • Доступна удаленная поддержка

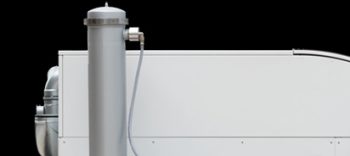

СИСТЕМА ОХЛАЖДЕНИЯ
  • Система фильтров на основе мешков для легкого обслуживания
  • Промывочная трубка для легкой очистки
  • Возможность использования нескольких охлаждающих жидкостей

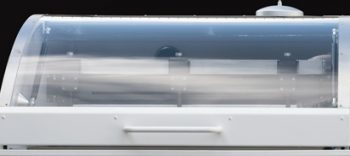

БЕЗОПАСНАЯ РАБОЧАЯ ЗОНА
  • Полностью защищенная рабочая зона
  • Подключение к внешнему пылеуловителю
  • Маркировка CE в соответствии со стандартами
  • Полностью взаимосвязанная система
  • Система фильтров на основе мешков для простоты обслуживания
Модель

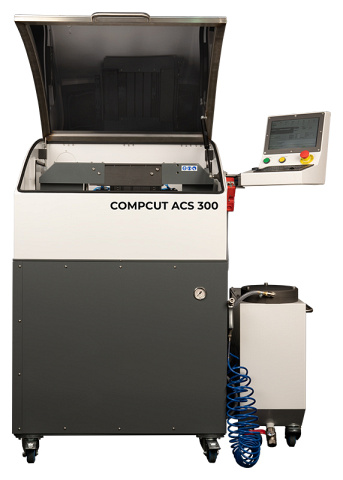

Compcut ACS 300

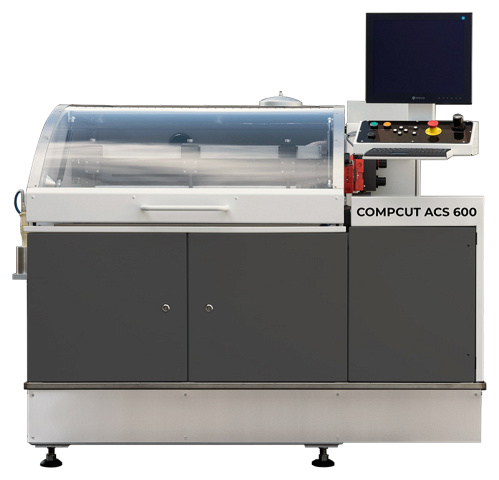

Compcut ACS 600
Compcut ACS 1200
Система охлаждения (СОЖ)
СОЖ с системой фильтрации
СОЖ с системой фильтрации
СОЖ с системой фильтрации
Параметры шпинделя
1,2 кВт / 2000 - 4500 об/мин
2,4 кВт / 2000 - 4500 об/мин
2,4 кВт / 2000 - 4500 об/мин
Точность, перпендикулярность, параллельность:
Габаритные размеры:
Длина, мм
1040
1800
2250
Ширина, мм
1220
1700
2200
Высота, мм
1500
1375
1375
Вес, кг
607
1355
1915
* в арифметической прогрессии относительно размера поля станка
