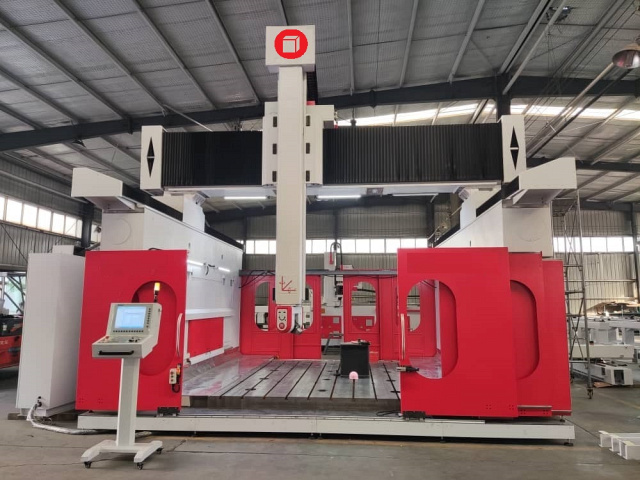

Цена по запросу
Стоимость ШМР: от 90 000 ₽
Зона обработки по X / Y / Z до:
7000 x 4500 x 2500 мм

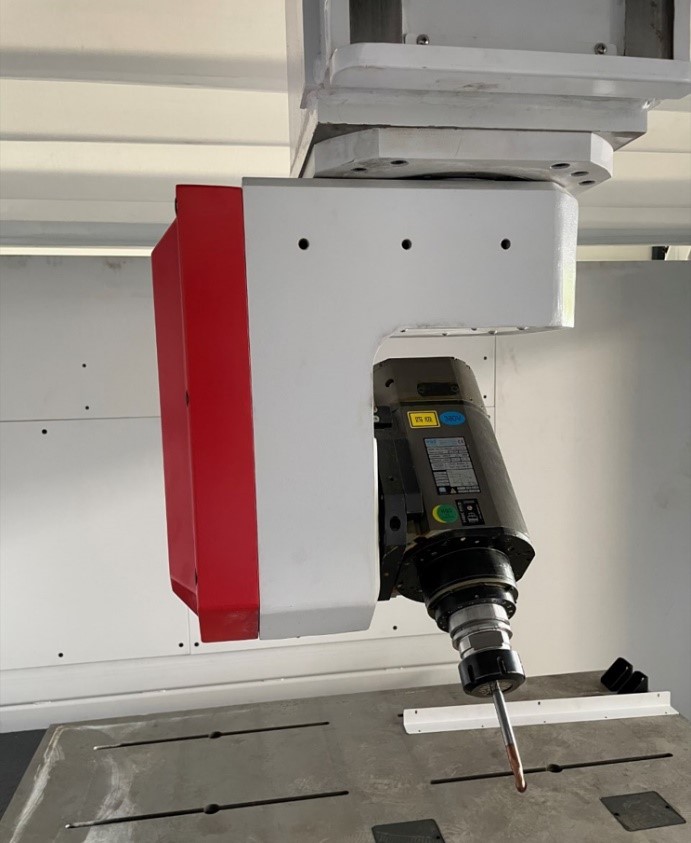

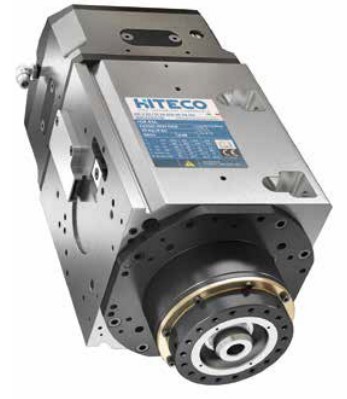

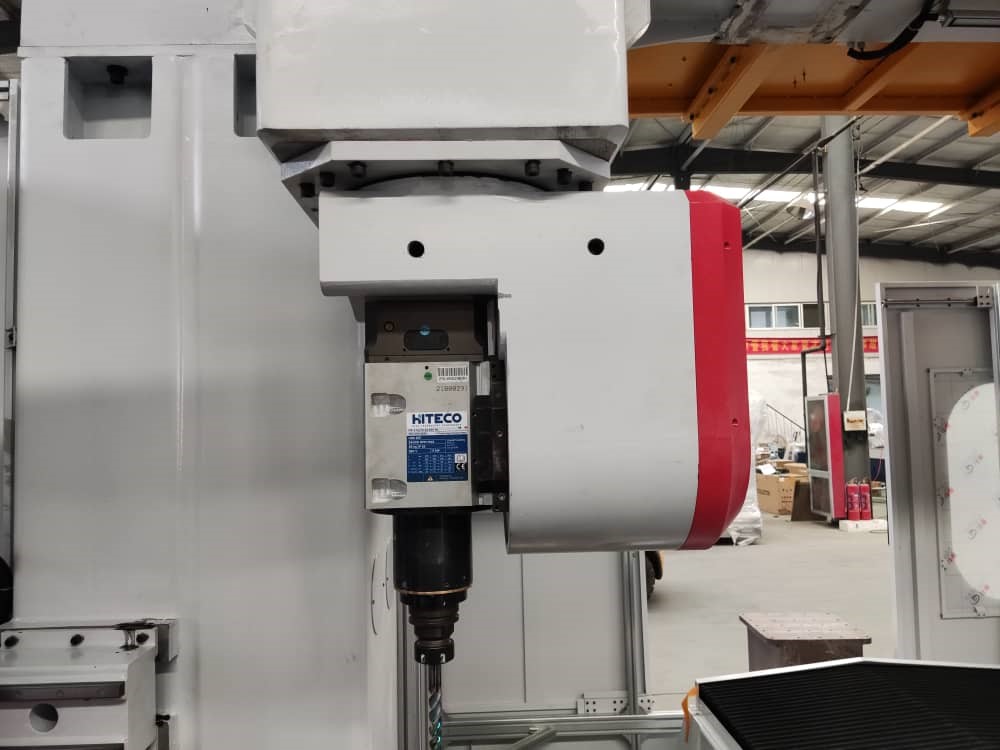

Шпиндель: 15 - 25 кВт,
24 000 об/мин
Макс. скорость по X / Y / Z: 50 / 50 / 20 м/мин
Точность позиционирования X / Y / Z:
0,025 мм/м
Вес: 15 000 кг
Преимущества

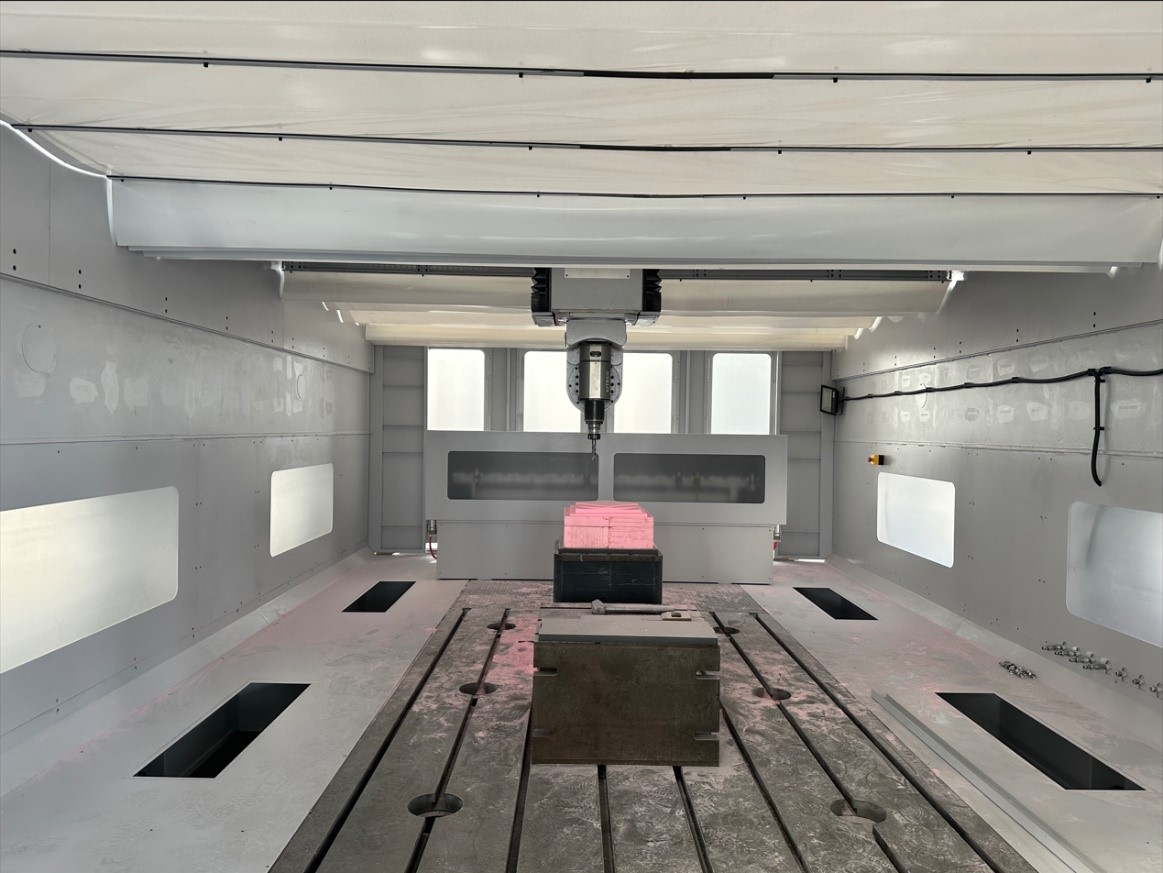

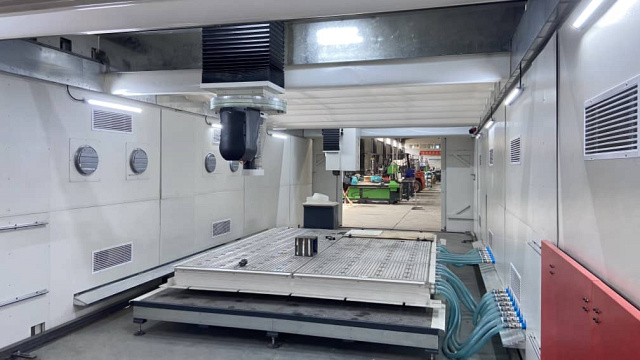

- Неподвижный стол позволяет обрабатывать заготовки любого размера и веса

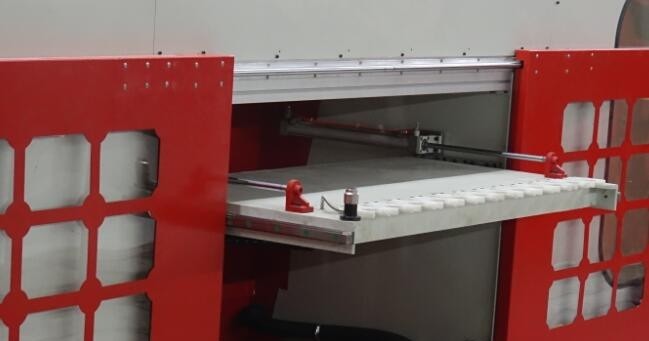

- Магазин инструментов на 10 позиций находится в изолированной зон

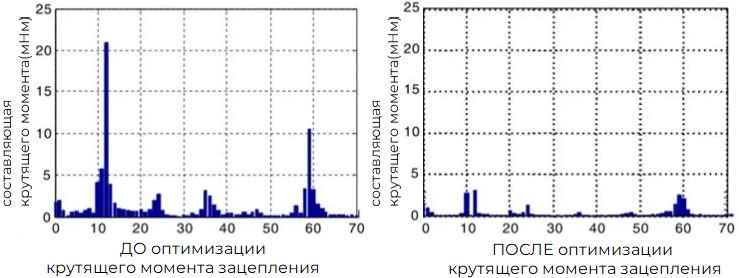

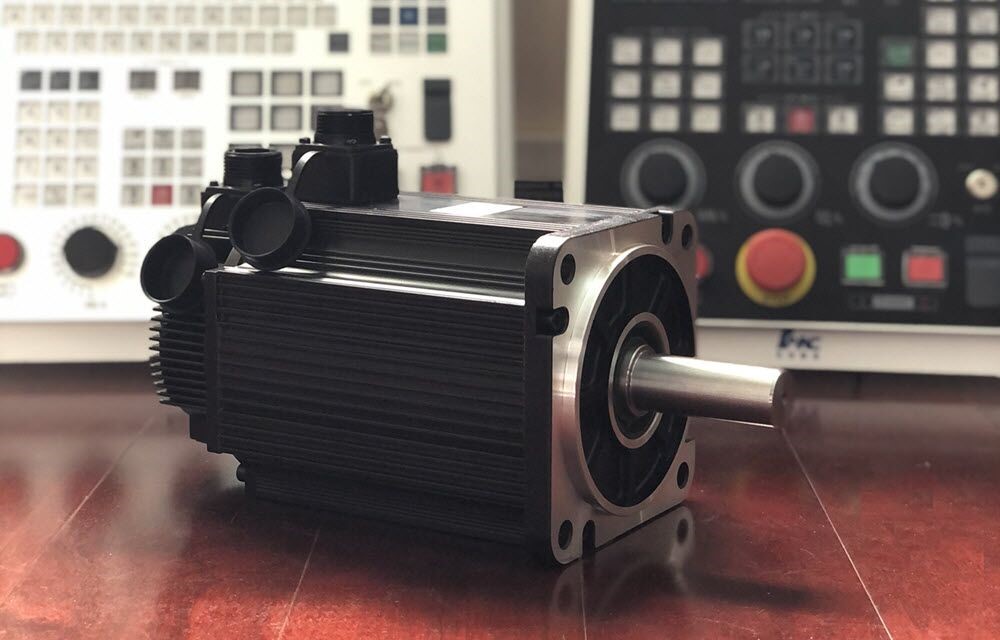

- Серводвигатели HNC по оси X, Y, по оси Z с функцией торможения

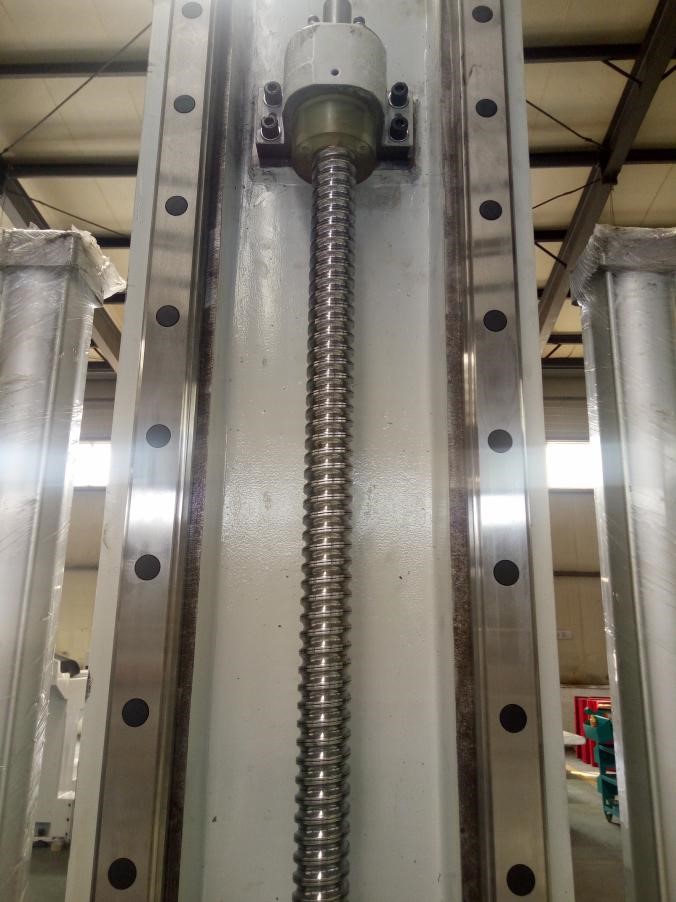

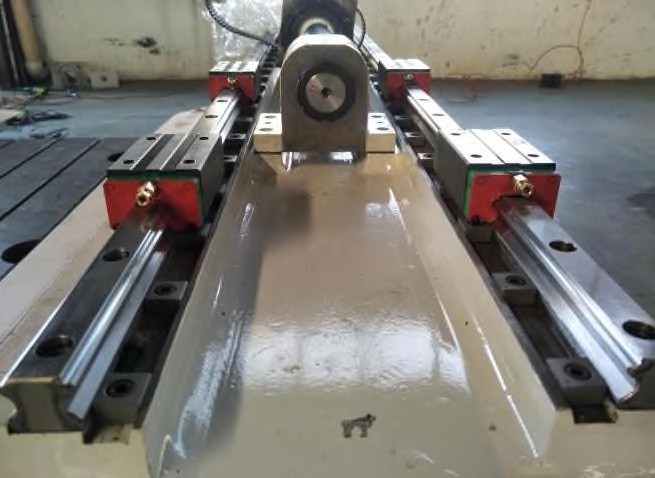

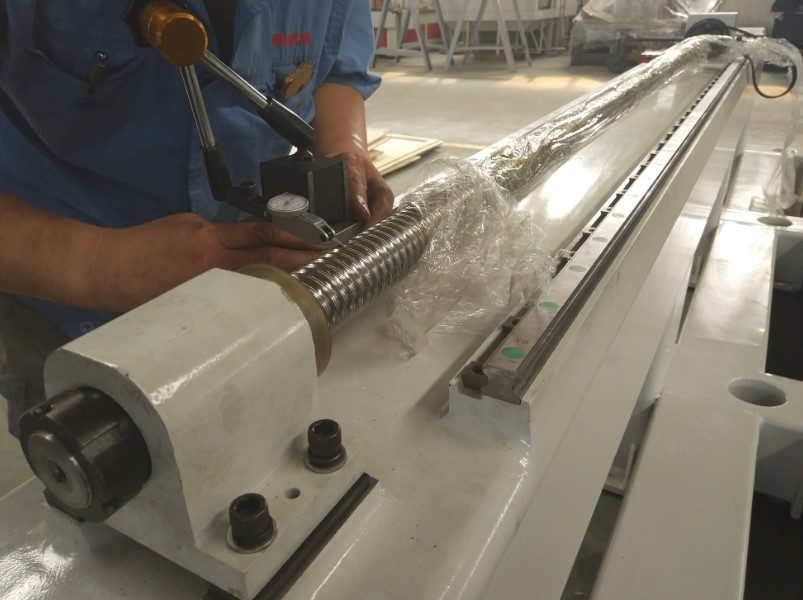

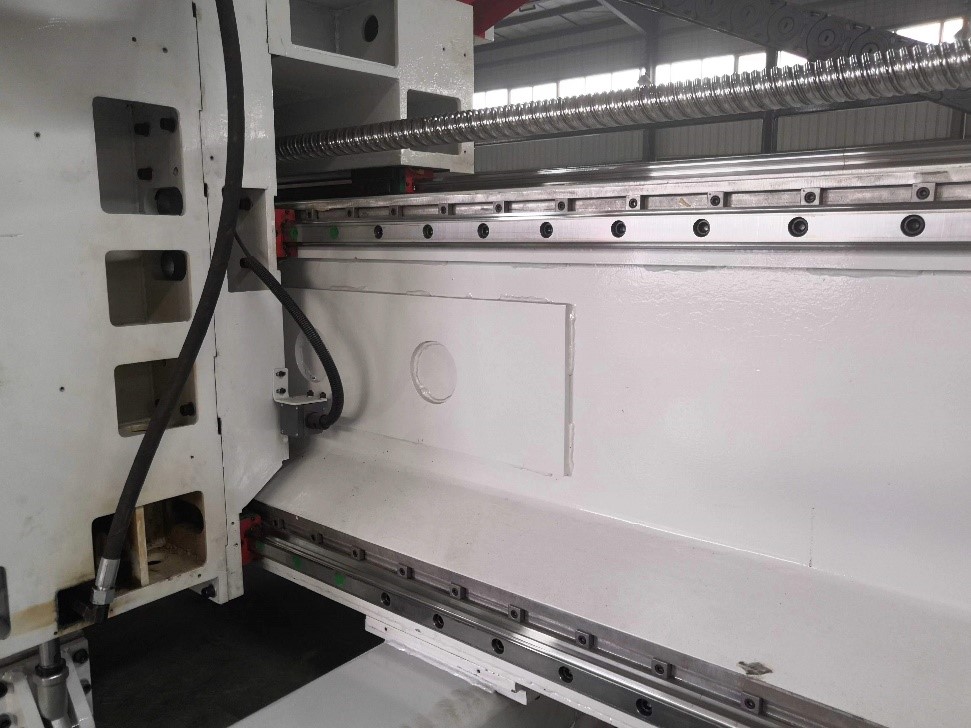

- Шарико-винтовая передача класса C3 диаметр – 50 мм
О товаре
Характеристики
Артикул(ы):
| «X», мм | 3 000 – 7 000 |
| «Y», мм | 2 500 - 4 500 |
| «Z», мм | 1 000 – 2 500 |

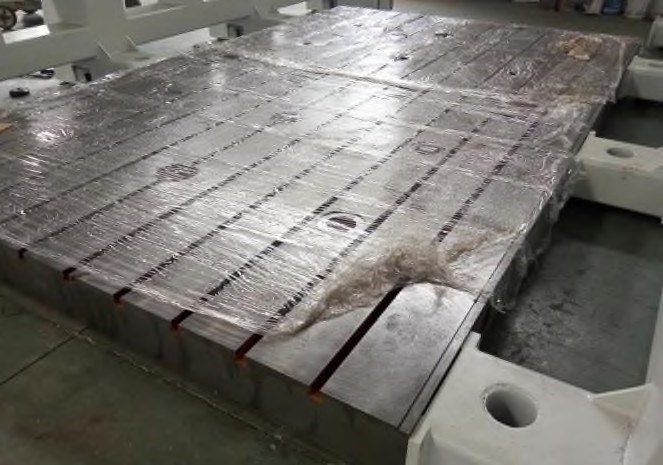

| Тип рабочего стола | Стальной с Т-пазами крепления |
| Частота вращения шпинделя, об/мин | 0 - 24 000 |
Все характеристики
Модель
«X», мм
3 000 – 7 000
«Y», мм
2 500 - 4 500
«Z», мм
1 000 – 2 500

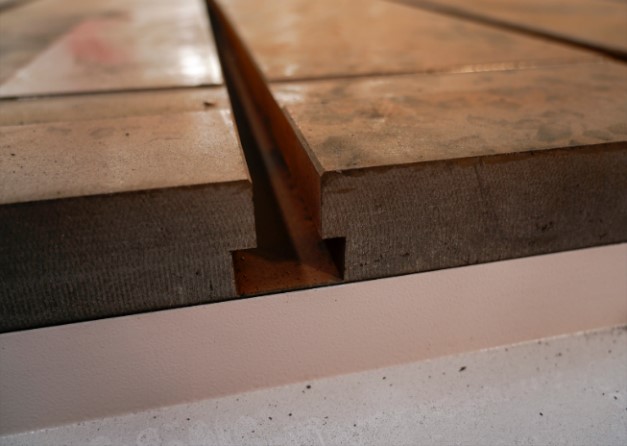

Тип рабочего стола
Стальной с Т-пазами крепления
Частота вращения шпинделя, об/мин
0 - 24 000
Тип смены инструмента
автоматическая

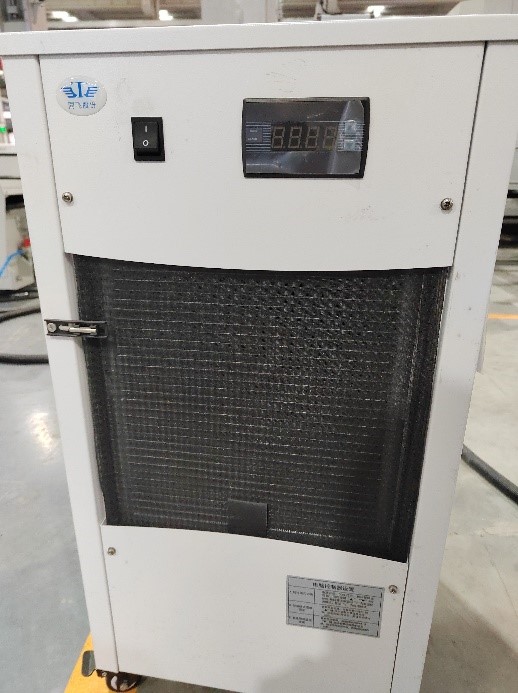

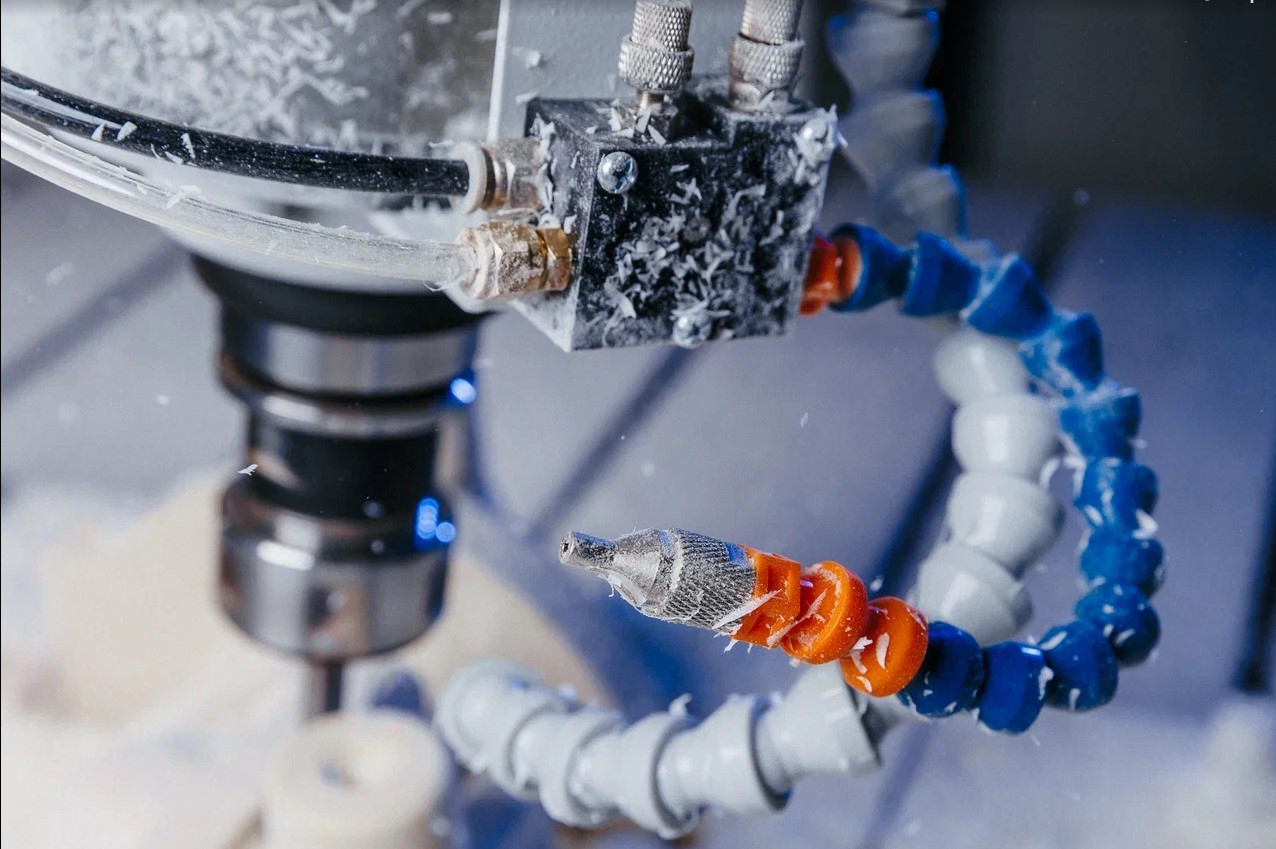

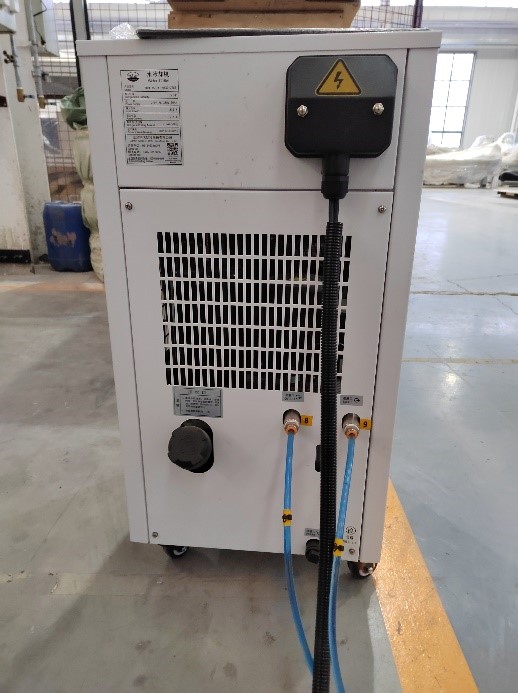

Тип охлаждения
Принудительное жидкостное

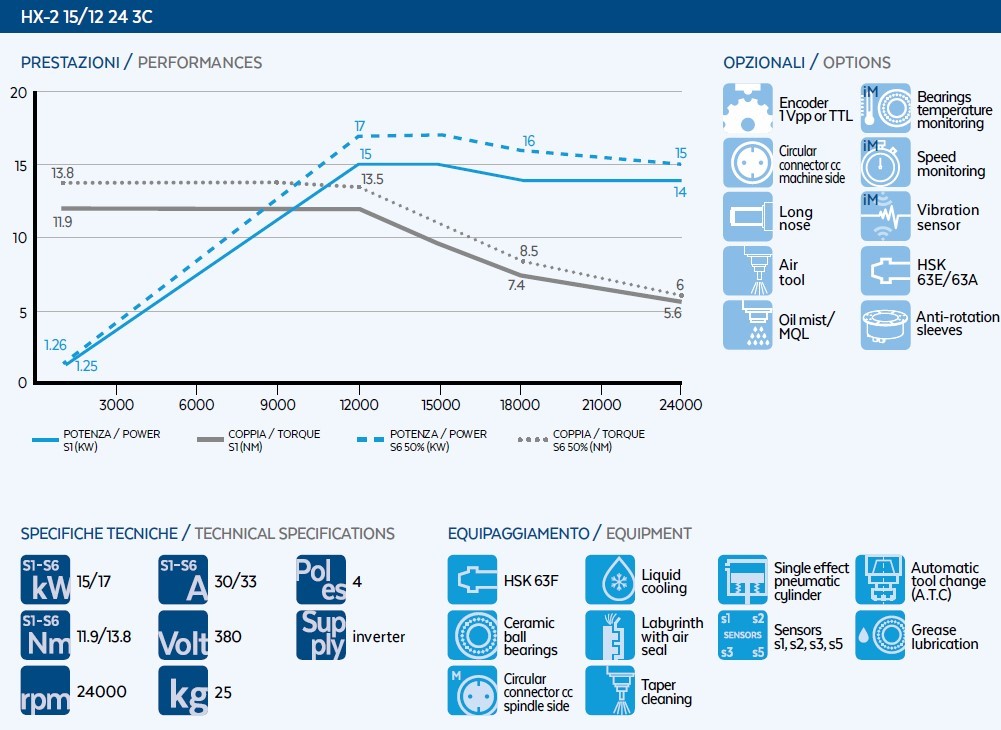

Мощность шпинделя S1, кВт
15 - 25
Крутящий момент шпинделя S1, Нм
11,9 - 24,2
Максимальная скорость перемещения по осям X / Y / Z, м/мин
50 / 50 / 20
Размер зоны перемещения (X / Y / Z), мм
3000 / 2500 / 1000
Ось «А»
± 120°
Ось «С»
± 360°
Тип электродвигателей перемещения
серводвигатели
Тип передачи по осям X и Z
ШВП
Тип передачи по оси Y
косозубая шестерня-рейка
Количество мест в магазине, шт.
10
Тип инструментальных патронов
HSK-63
Количество сменных инструментов в магазине, шт.
10

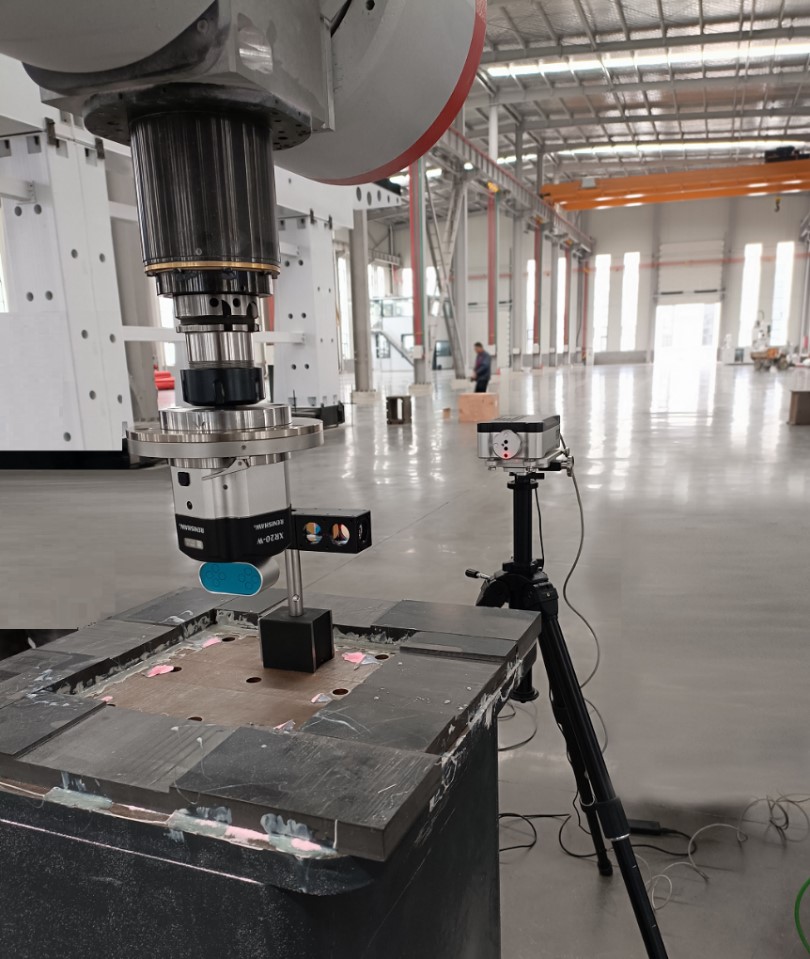

Точность позиционирования по X, Y, Z, мм/м
±0,025
Повторный выход в позицию X, Y, Z, мм/м
±0,015
Точность позиционирования по А / С, arsec
±15
Напряжение, В
380
Частота, Гц
50

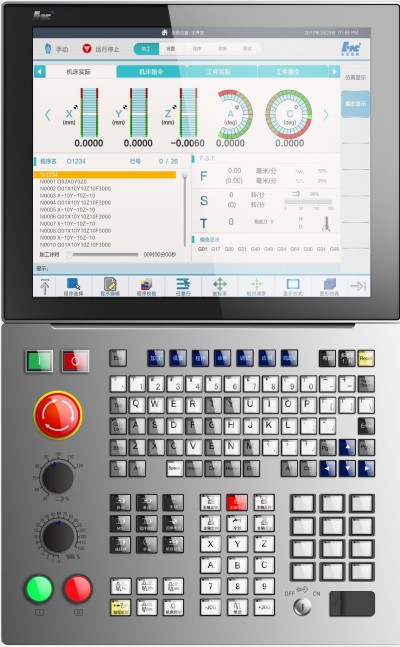

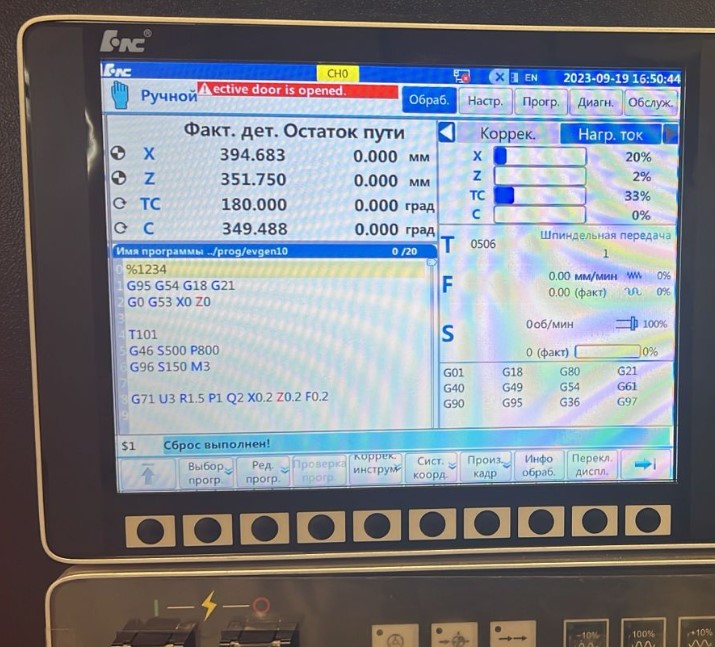

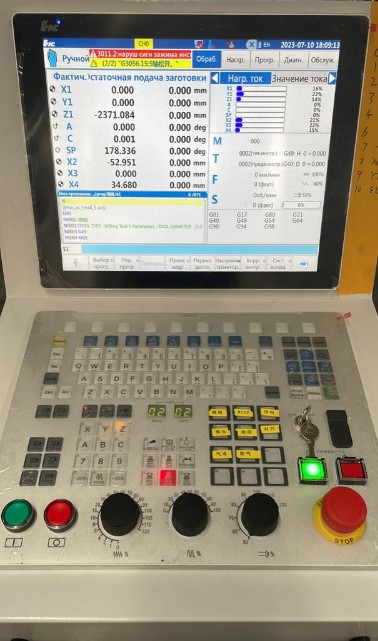

Система управления
HNC 848Di
Вес, кг
15 000
