Цена по запросу
Стоимость ШМР: от 90 000 ₽
Зона обработки по X / Y / Z до:
2000 х 3000 х 1300 мм

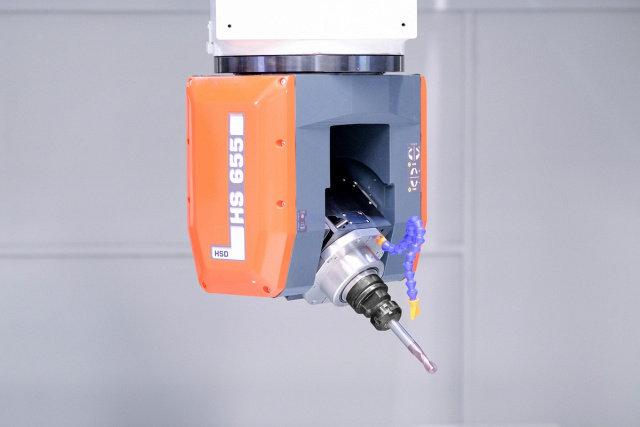

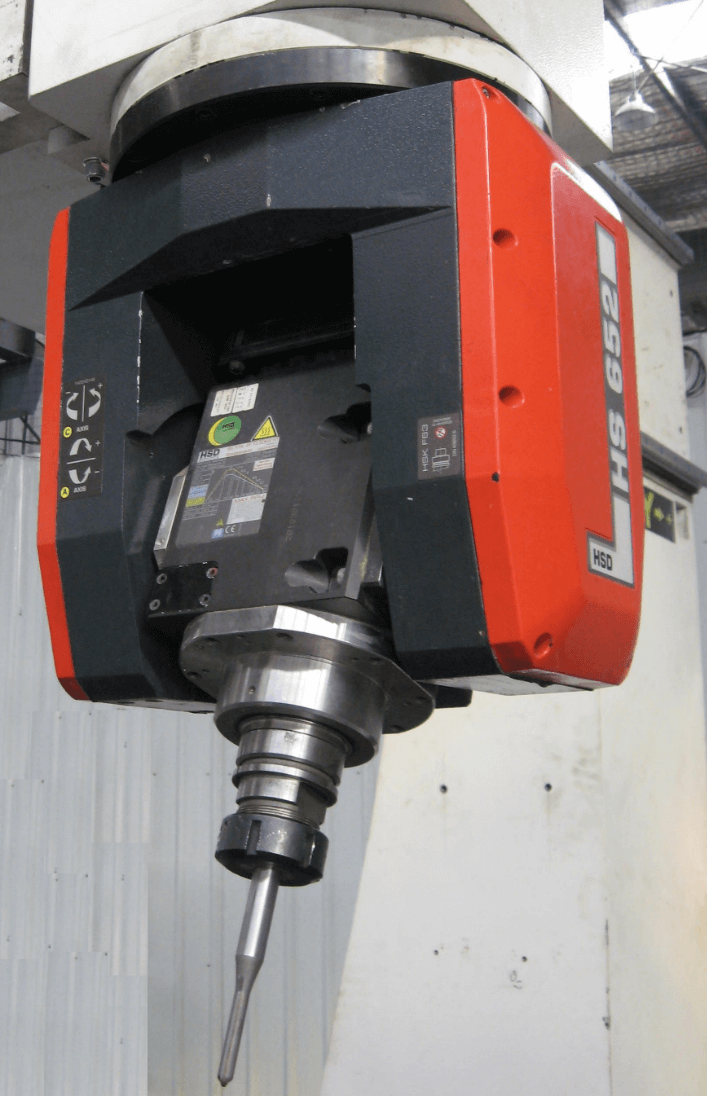

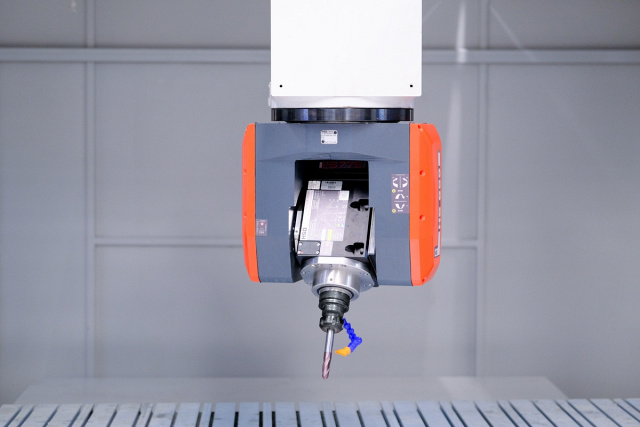

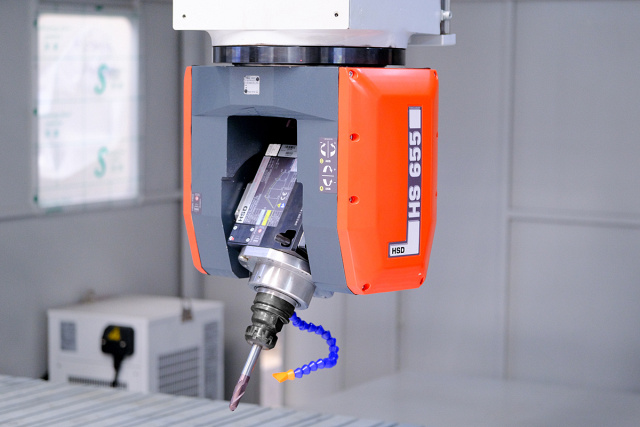

Шпиндель: 10 / 15 кВт, до 24 000 об/мин
Макс. скорость по X / Y / Z:
60 / 60 / 20 м/мин
Ход по осям С / A: до 245° / ± 120°
Вес: 6000; 7200 кг
Преимущества

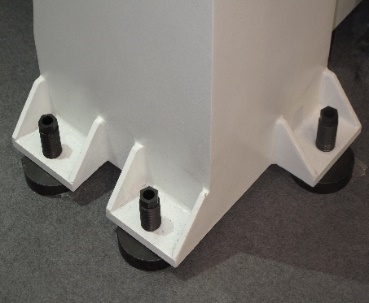

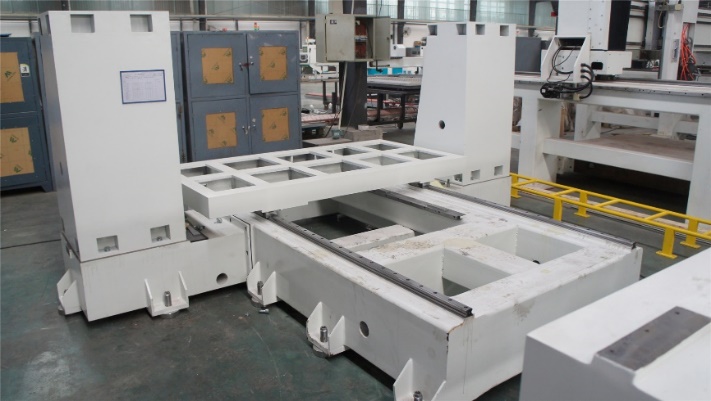

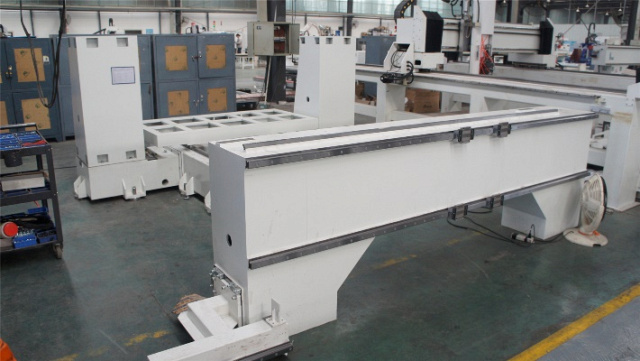

- Жесткая и фиксированная конструкция станины и портала гарантируют стабильность размеров и точность обработки
- Ускорение по осям X/Y/Z до 3 м/с²
- Кабинетная защита
- Опционально: 2 независимых рабочих стола - маятниковый режим
О товаре
Характеристики
Артикул(ы):
| Макс. нагрузка на стол, кг/м² | 166 |
| «X», мм | 1850 |
| «Y», мм | 3100 |
| «Z», мм | 1500 |

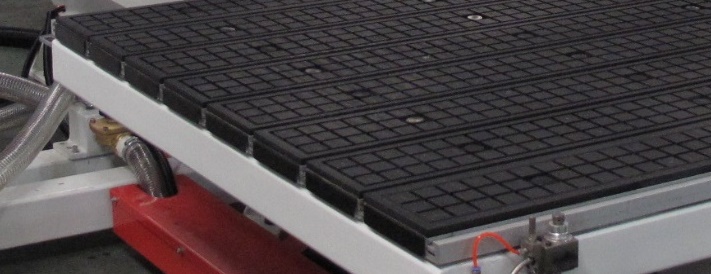

| Тип рабочего стола | Алюминиевый с Т-пазами крепления |
Все характеристики
Модель
Макс. нагрузка на стол, кг/м²
166
166
166
«X», мм
1850
1500
2000
«Y», мм
3100
3000
3000

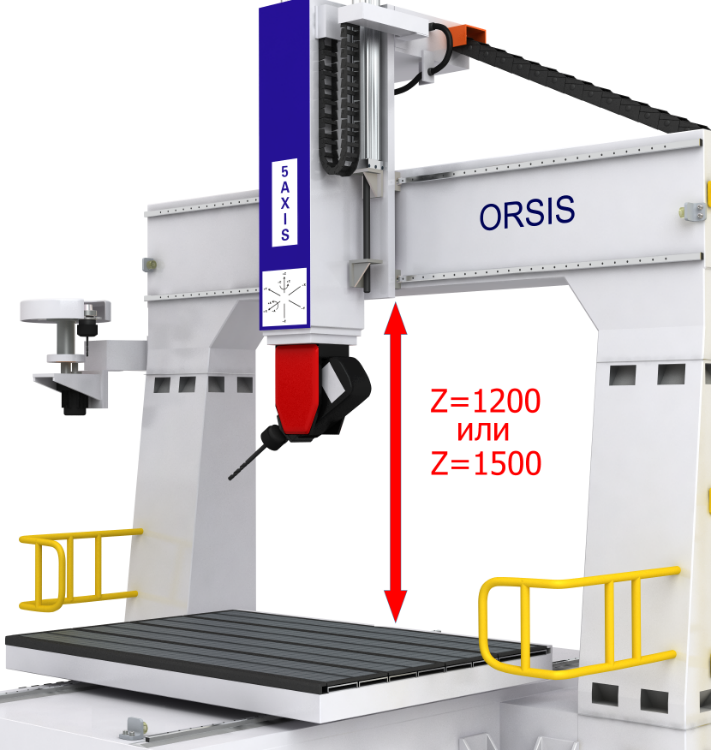

«Z», мм
1500
1300
1300

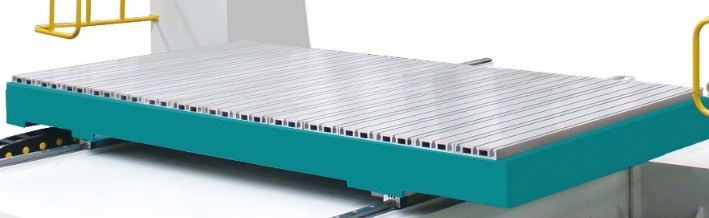

Тип рабочего стола
Алюминиевый с Т-пазами крепления
Алюминиевый с Т-пазами крепления
Алюминиевый с Т-пазами крепления
Частота вращения шпинделя, об/мин
0 - 24 000
0 - 24 000
0 – 24 000
Тип смены инструмента
автоматическая
автоматическая
автоматическая

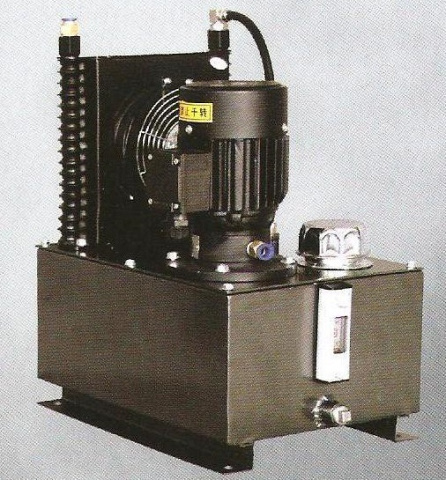

Тип охлаждения
Принудительное жидкостное
Принудительное жидкостное
Принудительное жидкостное
Мощность шпинделя S1 / S6, кВт
12 / 18
12 / 18
12 / 18
Мощность шпинделя (S6), кВт
12 / 18
12 / 18
12 / 18
Крутящий момент (S6), Нм
15,3 / 20,9
15,3 / 20,9
15,3 / 20,9
Максимальная скорость перемещения по осям A / C, °/мин
4000 / 4000
4000 / 4000
4000 / 4000
Максимальная скорость перемещения по осям X / Y / Z, м/мин
60 / 60 / 20
60 / 60 / 20
60 / 60 / 20
Размер зоны перемещения (X / Y / Z), мм
1850 / 3100 / 1500
2150 / 3700 / 1500
2650 / 3700 / 1500
Ось «А»
± 120°
± 120°
±120°
Ось «С»
± 245°
± 245°
±245°
Максимальные ускорения перемещения по осям X / Y / Z, м/с²
2 / 3 / 3
2 / 3 / 3
2 / 3 / 3
Максимальные ускорения перемещения по осям A/C, °/с²
1500
1500
1500

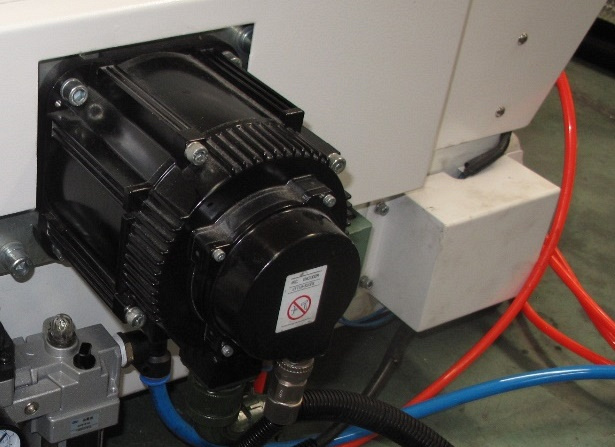

Тип электродвигателей перемещения
серводвигатели
серводвигатели
серводвигатели
Тип передачи по осям X и Z
ШВП
ШВП
ШВП

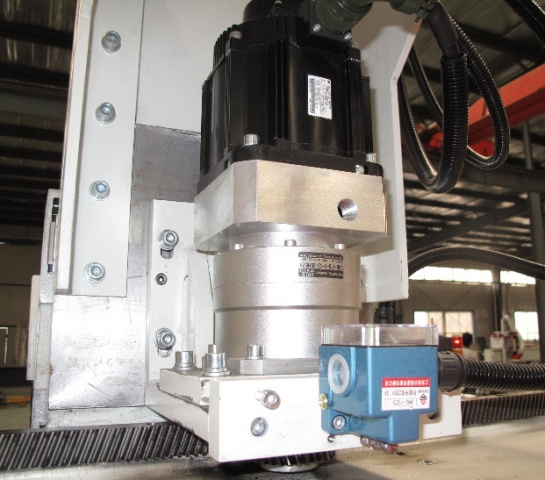

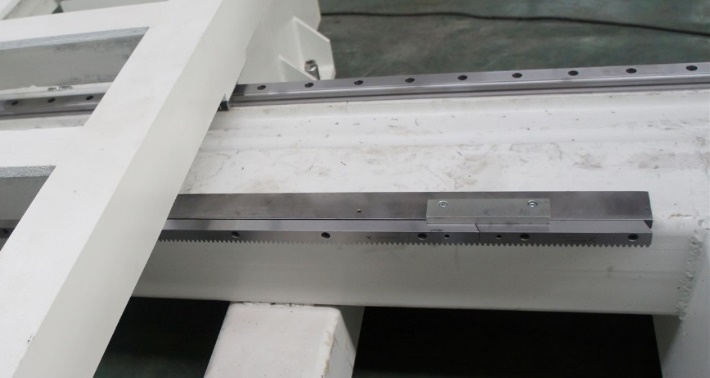

Тип передачи по оси Y
косозубая шестерня-рейка
косозубая шестерня-рейка
косозубая шестерня-рейка
Расход воздуха, л/мин
300
300
300
Размеры рабочего стола, мм
1200 x 2400
1550 x 3000
2050 x 3040
Общая установленная мощность, кВт
19
19
19

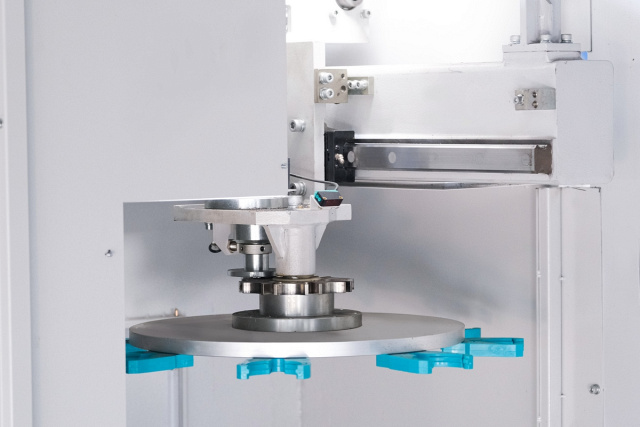

Количество мест в магазине, шт.
8
8
8
Количество шпинделей, шт.
2
2
2

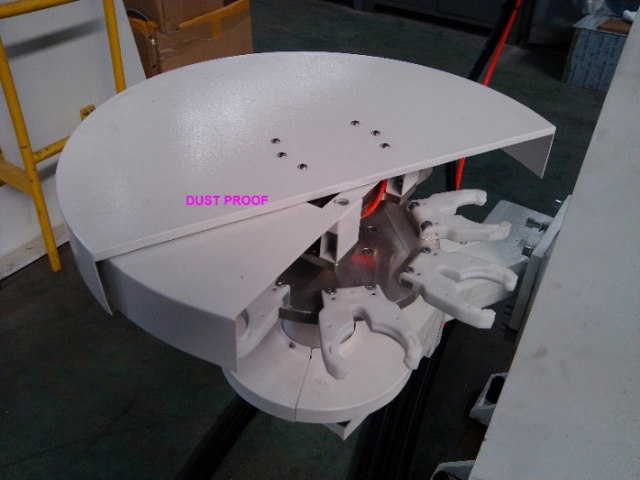

Тип инструментального магазина
HSK-63
HSK-63
HSK-63
Размеры зоны обработки X / Y / Z, наибольшие, мм
1200 / 2400 / 1300
1500 / 3000 / 1300
2000 / 3000 / 1300

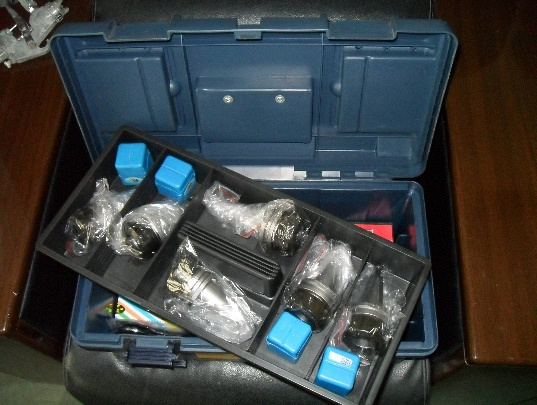

Тип инструментальных патронов
HSK-63 F
HSK-63 F
HSK-63 F
Количество сменных инструментов в магазине, шт.
8 / 16
8 / 16
8 / 16

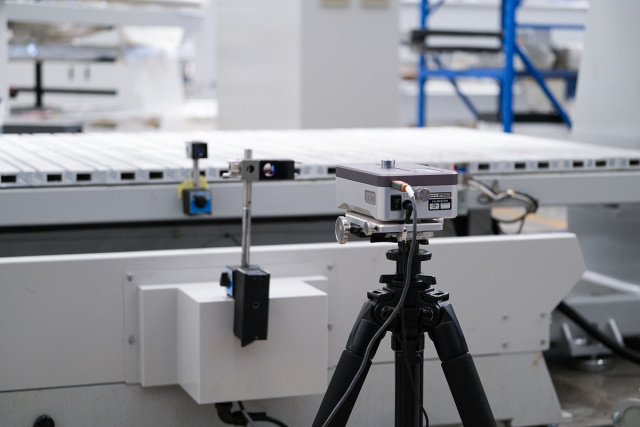

Точность позиционирования по X, Y, Z, мм/м
±0,08
±0,08
±0,08
Повторный выход в позицию X, Y, Z, мм/м
±0,03
±0,03
±0,03
Точность позиционирования по А / С, arsec
±30
±30
±30
Повторный выход в позицию А/С, arsec
±10
±10
±10
Напряжение, В
380
380
380
Частота, Гц
50
50
50

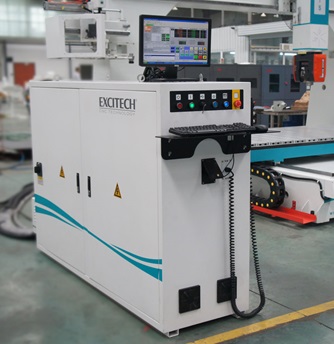

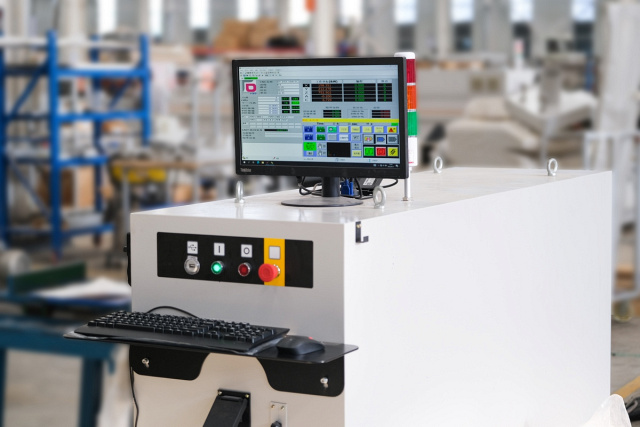

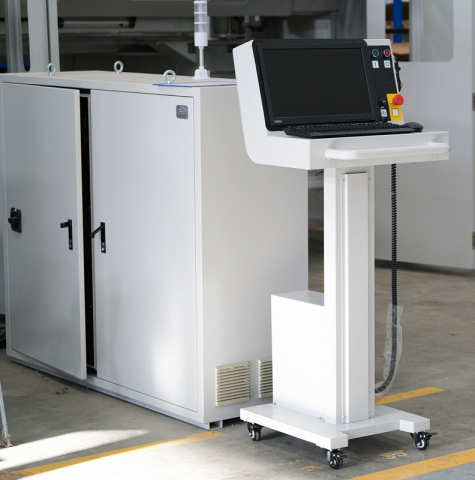

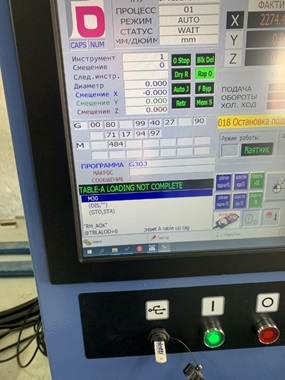

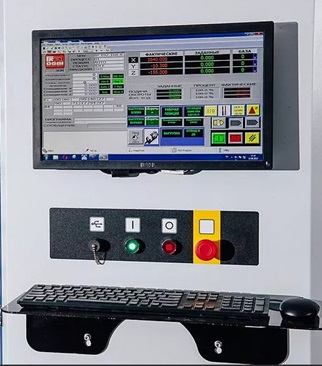

Система управления
OSAI OPEN Key (русский язык)
OSAI OPEN Key (русский язык)
OSAI OPEN Key (русский язык)

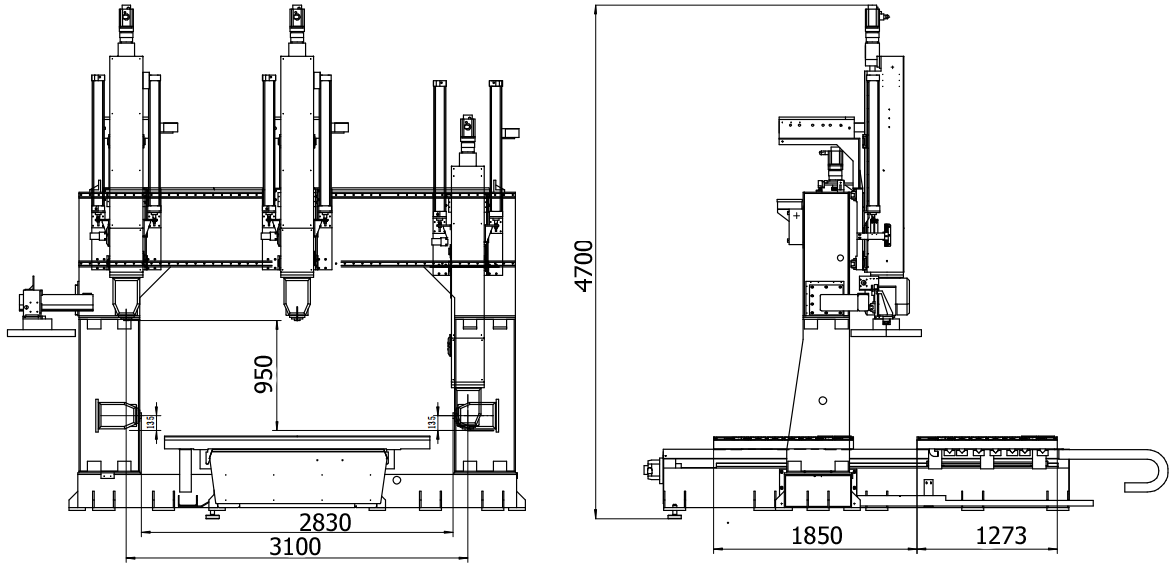

Длина, мм
5000
4500
5000
Ширина, мм
3400
5000
4000
Высота, мм
4700
5000
4700
Вес брутто, кг
6000
7200
Вес, кг
6000
7200
6000
