Автоматический фрезерный станок с ЧПУ для изготовления криволинейного багета GQmac. Модель Master Shape

Автоматический фрезерный станок с ЧПУ для изготовления криволинейного багета GQmac. Модель Master Shape
  • Производитель: GQmac

    Страна: Китай

  • Макс. длина заготовки: не ограничена

    Макс. ширина заготовки: 750 мм

    Макс. толщина заготовки: 50 мм

    Вес: 2200 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Станок предназначен для фрезерования криволинейного багета из заготовок мебельного щита.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок применяется в столярных производствах, занятых серийным выпуском сборных филенчатых дверей, рамочных конструкций, сборных мебельных фасадов, окон.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ЗАГОТОВКИ

Фиксация заготовки происходит в двух зонах:

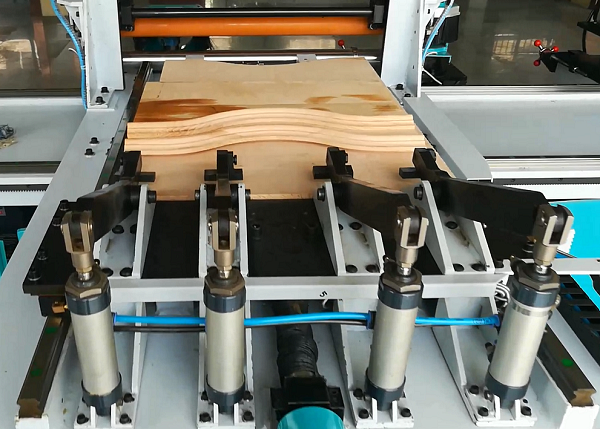

  • первая зона, четыре пневматических захвата-толкателя, перемещение вместе с заготовкой происходит по закаленным призматическим направляющим посредством ШВП на серво-двигателях;

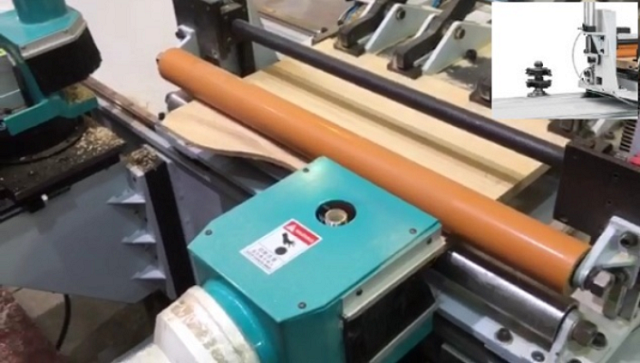

  • вторая зона находится непосредственно в зоне фрезерования и представляет собой широкий обрезиненный вал сверху и стальной вал с ограничителями снизу. Такая конструкция гарантирует точную, плавную и надёжную подачу и фиксацию заготовки.

ПЕРВЫЙ ВЕРТИКАЛЬНЫЙ ФРЕЗЕРНЫЙ ШПИНДЕЛЬ

Вертикальный шпиндель фрезерует криволинейную плоскость на щите для последующего профилирования багета. Также могут использоваться насадные фасонные фрезы для профильного фрезерования.

ВТОРОЙ И ТРЕТИЙ ГОРИЗОНТАЛЬНЫЙ ФРЕЗЕРНЫЙ ШПИНДЕЛЬ

Горизонтальные фрезерные шпиндели профилируют заготовку, создавая требуемый криволинейный профиль.

ЧЕТВЕРТЫЙ И ПЯТЫЙ ВЕРТИКАЛЬНЫЕ СДВОЕННЫЕ ШПИНДЕЛИ

Вертикальные шпиндели отрезают профилированный криволинейный багет от массива щита, одновременно формируя четверть с внутренней стороны багета.

TOUCH-SCREEN ПАНЕЛЬ

Монитор с визуализацией автоматически отображает изменения размеров и параметров заготовок, что значительно упрощает работу оператора.

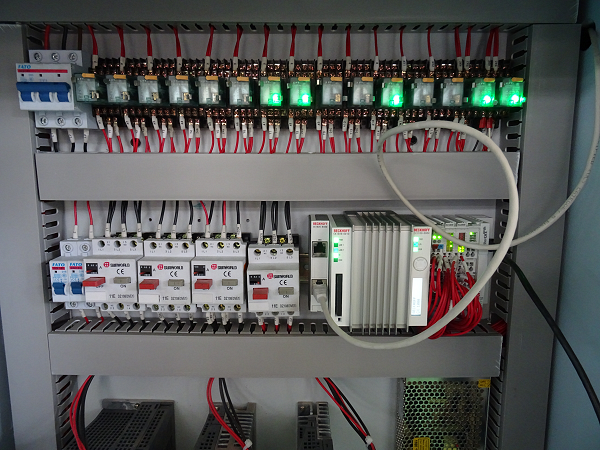

ПРОМЫШЛЕННЫЙ КОНТРОЛЛЕР BECKHOFF (ГЕРМАНИЯ)

Промышленные компьютеры Beckhoff отвечают требованиям промышленных условий эксплуатации:

  • Оптимальный промышленный ПК для любого типа управления;
  • Высочайшая производительность на базе процессора Intel Pentium 4;
  • Открытые стандарты на базе ATX;
  • Тщательная проверка компонентов на пригодность к использованию в промышленных условиях;
  • Привлекательный промышленный дизайн корпусов;
  • Удобный доступ ко всем компонентам ПК;
  • Индивидуальная конструкция корпусов, оптимально соответствующая требованиям, предъявляемым к системам управления;
  • Интеграция в одном корпусе: LCD-монитора (с активной LCD-матрицей), встроенной клавиатуры, функциональных кнопок, переключателей, Touch Pad и других компонентов панели управления.

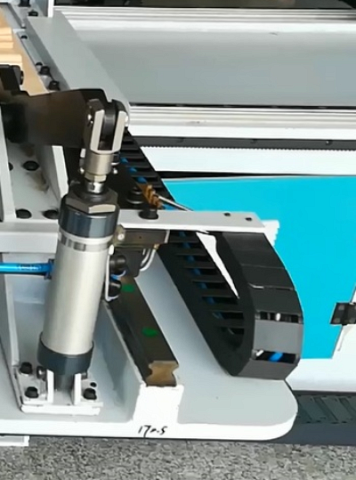

ЗАЩИТА ЭЛЕКТРОПРОВОДКИ И ШВП

Все кабели в станке расположены в закрытых кабель-каналах, и ШВП также защищена закрытым кожухом, исключающим попадание пыли и стружки при работе.

Модель

Master Shape

Макс. длина обрабатываемой детали, мм

750

Максимальная глубина обрабатываемой арки, мм

250

Мин. ширина молдинга, мм

15

Толщина заготовки, мм

10 - 50

Мин. внутренний радиус арки, мм

120

Мощность шпинделя предвар. фрезерования, кВт

10

Макс. высота инструмента на первом вертикальном шпинделе, мм

130

Мощность двух верт. отрезных шпинделей, кВт

2 х 5,5

Общая установленная мощность, кВт

39

Давление воздуха, МПа

0,6

Диаметр аспирационных отверстий, мм

3 х 150

Габаритные размеры:
Длина, мм

4700

Ширина, мм

2370

Высота, мм

1500

Вес, кг

2200
