Ширина обработки: 100 - 2500 мм
Мощность: 183,8 кВт
Вес: 19 200 кг
НАЗНАЧЕНИЕ:
Высокоточная скоростная паркетная линия тяжелого класса работает в автоматическом режиме: основная машина - проходного типа с изностойкой U-образной направляющей, что обеспечивает эксплуатационную линейность и синхронность линейных направляющих.
Автоматическая производственная линия применяется для непрерывного производства напольных покрытий: паркет, инженерная доска, массиваня доска, ламинат, трехслойный паркет, в том числе для соединения с замком. Линия имеет усовершенствованный дизайн, тяжелую усиленную конструкцию, простоту в эксплуатации, высокую автоматизацию и надежную работу.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
РАСЧЕТ ПРОИЗВОДИТЕЛЬНОСТИ:
РАЗМЕР ГОТОВЫХ ИЗДЕЛИЙ:
ТОЧНОСТЬ ГОТОВЫХ ИЗДЕЛИЙ:
± 0,03 / 250

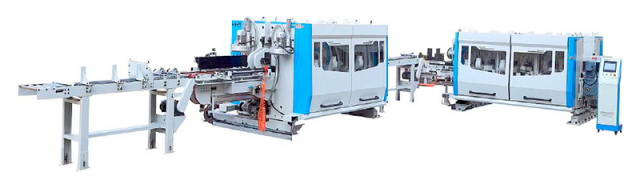

СОСТАВ ЛИНИИ:
1. ПОДАЮЩИЙ РОЛИКОВЫЙ СТОЛ ПЕРЕДНИЙ
НАЗНАЧЕНИЕ:
Позиционирование и разделение, разделение пакета заготовок, а затем подача на следующую рабочую площадку по одной друг за другом.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

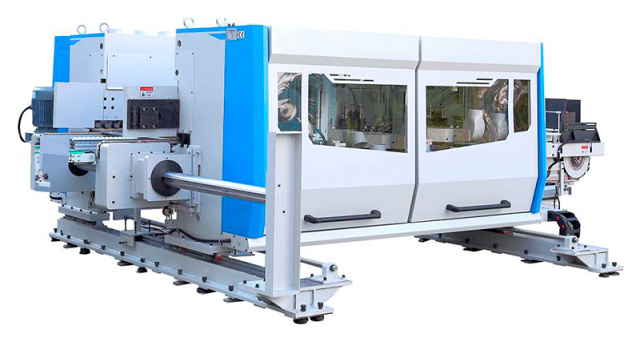

2. ПРОФИЛЁР ПРОДОЛЬНЫЙ ДВУХСТОРОННИЙ:
НАЗНАЧЕНИЕ:
Используется в фрезерной обработке длинной стороны напольных покрытий, 10 узлов, двойная цепь.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| ДВОЙНАЯ ЦЕПЬ, ТОЧНОСТЬ ПРЯМОЛИНЕЙНОСТИ 0,02 ММ |
| ЦЕПЬ С ПОДШИПНИКАМИ КАЧЕНИЯ, ПОГРЕШНОСТЬ ШАГА 0,005 ММ |
| ВЕРХНИЙ ПРИЖИМ С РУЧНОЙ РЕГУЛИРОВКОЙ, УСИЛИЕ В ЗАВИСИМОСТИ ТОЛЩИНЫ ПОЛА |
| РЕГУЛИРУЕМЫЙ ПРИЖИМНОЙ РОЛИК С ПРАВОЙ СТОРОНЫ |
| ВЕРХНИЙ ПРИЖИМНОЙ РОЛИК |
| ОБДУВ ЦЕПИ ОТ ПЫЛИ |
| 5 ЭЛЕКТРОДВИГАТЕЛЕЙ ДВИГАТЕЛЕЙ С КАЖДОЙ СТОРОНЫ, УГОЛ НАКЛОНА + 22,5° ДО 90° ИЛИ ОТ -30° ДО -90°. ВЫХОД ПОД АСПИРАЦИЮ 120 ММ |
| НАСТРОЙКА В РАЗМЕР ЧЕРЕЗ Т-ОБРАЗНЫЙ ХОДОВОЙ ВИНТ, ПОКАЗЫВАЕТСЯ ЗНАЧЕНИЕ НА ЧИСЛОВОМ ИНДИКАТОРЕ, ИМЕЕТ ТОЧНУЮ РЕГУЛИРОВКУ, ТОЧНОСТЬ ДО 0,01 ММ |
| ОБОРУДОВАНИЕ ИМЕЕТ ШУМОЗАЩИТНЫЙ КОЖУХ |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Мощность приводов (инверторное управление):
1-й узел (слева и справа) подрезной, фреза2-й узел (слева и справа) подрезной, фреза
3-й узел (слева и справа) профильный, фреза
4-й узел (слева и справа) финишный, фреза
5-й узел (слева и справа) click, фреза
8 кВт +45°
11 кВт -45°
8 кВт +90°
8 кВт -45°
11 кВт +45°
* без ползунка самая узкая заготовка 100 мм
3. ПОДАЮЩИЙ РОЛИКОВЫЙ СТОЛ ЦЕНТРАЛЬНЫЙ
НАЗНАЧЕНИЕ:
Передача заготовок с профилёра на шипорез.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
4. ШИПОРЕЗНЫЙ СТАНОК ДВУХСТОРОННИЙ ПОПЕРЕЧНЫЙ
НАЗНАЧЕНИЕ:
Используется при обработке двух коротких сторон имеет, 12 узлов (4 антискольных «прыгающих» узла)
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| ДВОЙНАЯ ЦЕПЬ, ТОЧНОСТЬ ПРЯМОЛИНЕЙНОСТИ 0,02 ММ |
| ЦЕПЬ С ПОДШИПНИКАМИ КАЧЕНИЯ, ПОГРЕШНОСТЬ ШАГА 0,005 ММ |
| ВЕРХНИЙ ПРИЖИМ С РУЧНОЙ РЕГУЛИРОВКОЙ, УСИЛИЕ В ЗАВИСИМОСТИ ТОЛЩИНЫ ПОЛА |
| РЕГУЛИРУЕМЫЙ ПРИЖИМНОЙ РОЛИК С ПРАВОЙ СТОРОНЫ |
| ВЕРХНИЙ ПРИЖИМНОЙ РОЛИК |
| ОБДУВ ЦЕПИ ОТ ПЫЛИ |
| НАСТРОЙКА В РАЗМЕР ЧЕРЕЗ Т-ОБРАЗНЫЙ ХОДОВОЙ ВИНТ, ПОКАЗЫВАЕТСЯ ЗНАЧЕНИЕ НА ЧИСЛОВОМ ИНДИКАТОРЕ, ИМЕЕТ ТОЧНУЮ РЕГУЛИРОВКУ, ТОЧНОСТЬ ДО 0,01 ММ |
| ОБОРУДОВАНИЕ ИМЕЕТ ШУМОЗАЩИТНЫЙ КОЖУХ |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Мощность приводов (инверторное управление):
1-й узел (слева и справа) антискольный2-й узел (слева и справа)
3-й узел (слева и справа)
4-й узел (слева и справа) антискольный
5-й узел (слева и справа)
6-й узел (слева и справа)
5,5 кВт
5,5 кВт
5,5 кВт
5,5 кВт
5,5 кВт
5,5 кВт
