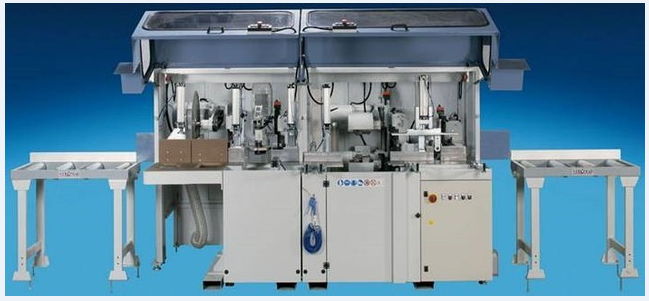

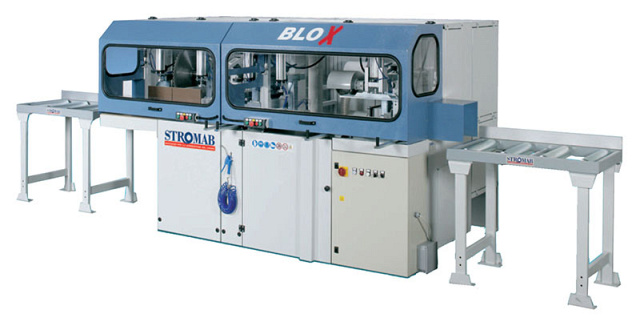

Станок для обработки строительного бруса Stromab Big Blox
Макс. сечение обработки: 270 х 320 мм
Узел: торцовка, чашка, торцевой паз, сверло
Мощность: 45,4 кВт
Вес: 4000 кг
- Большой защитный кожух
- Управление узлами станка выведено на переднюю панель
- Безопасный пуск с 2-х рук
- Электронная защита электродвигателей
НАЗНАЧЕНИЕ:
Станок для зарезки пазовых соединений в строительном брусе. В полной комплектации станок обеспечивает зарезку чашки, автоматическую торцовку, сверление под нагель, торцевое фрезерование. Производство Италия.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок применяется в качестве самостоятельной технологической единицы при изготовления деталей из стенового бруса большого сечения на предприятиях по производству брусовых домов средней мощности. Обработка бруса происходит на одном станке и за один проход в следующей последовательности:
- пиление (торцовка);
- фрезерование торцевых пазов для установки окон и дверей;
- фрезерование чашек с помощью горизонтального и вертикального фрезерных агрегатов;
- сверление отверстий.
СХЕМЫ ОБРАБОТКИ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
 |
|
 | Пильный узел Предназначен для чистовой торцовки в размер деталей из стенового бруса. Плоскость торца детали строго перпендикулярна оси и является технологической базой при выполнении последующих технологических операций. Два ручных безопасных пускателя. |
 | Узел фрезерования торцевого паза. Предназначен для получения вертикальных пазов в торцах деталей из стенового бруса. Этот паз необходим для закрепления обсадной коробки, препятствующей защемлению оконных блоков при усадке дома. |
 | Фрезерные группы снабжены защитными кожухами. Регулировка расстояния между валами фрез вручную при помощи механических счётчиков. Два пневматических прижима для фиксирования заготовки. Перемещение фрезерного инструмента осуществляется гидропневматическим цилиндром. |
 | Электронная защита электродвигателей. Ускоренный отвод вертикальных и горизонтальных фрезерных суппортов за счет регулировки пневмопривода подачи обеспечивает сокращение цикла обработки и увеличение производительности станка. Мощные пневматические прижимы заготовок исключают смещение детали в процессе фрезерования. |
 | Сверлильный узел Предназначен для точного сверления вертикальных отверстий в деталях из стенового бруса. Расположение узла - горизонтальное. Один пневматический прижимной цилиндр. |

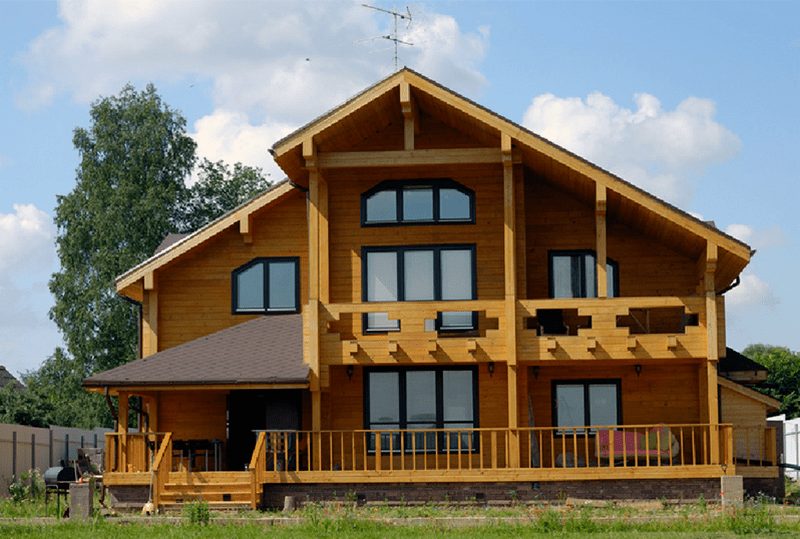

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
4 узла: торцовка, торцевой паз, чашка, сверло.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
- Возможно увеличение максимального сечения заготовки;
- Комплект режущего инструмента;
- Аспирация;
- Компрессор;
- Измерительная система;
- Рольганг с упорами.
