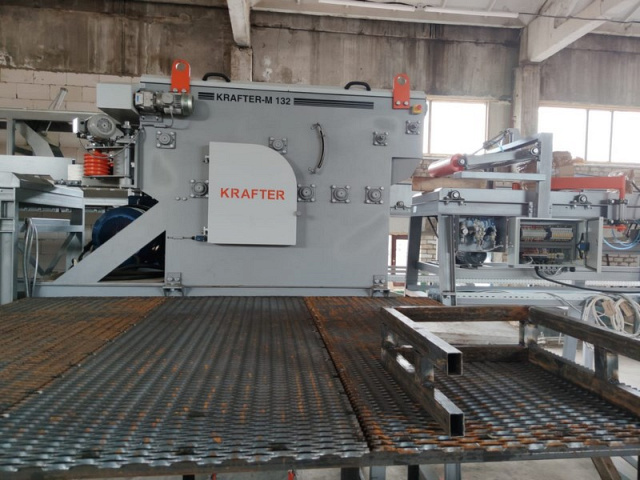

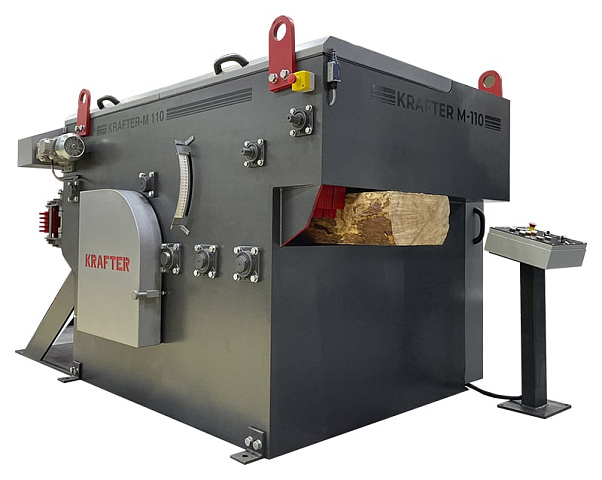

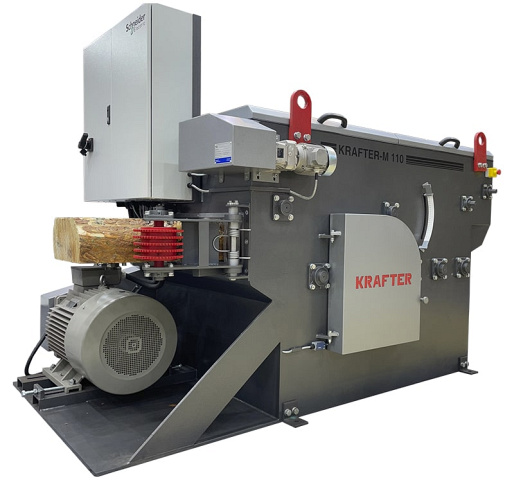

Многопильные дисковые станки KRAFTER M-90, M-110, M-132

KRAFTER
РоссияРоссия
Цена по запросу
Связь с ведущим специалистом
face-company

Макс. высота пропила: 210 мм

Ширина приемного окна: 750 мм

Мощность: 90; 110; 132 кВт

Вес: 4100; 4400; 4900 кг

Преимущества 7

Высота распиловки до 210 мм

Тяжелая массивная конструкция

Контропора на пильном вале

Дополнительные рябухи на выходе (опция)

Двойная когтевая защита

Электрические комплектующие Schneider

Инструмент в комплекте

НАЗНАЧЕНИЕ:

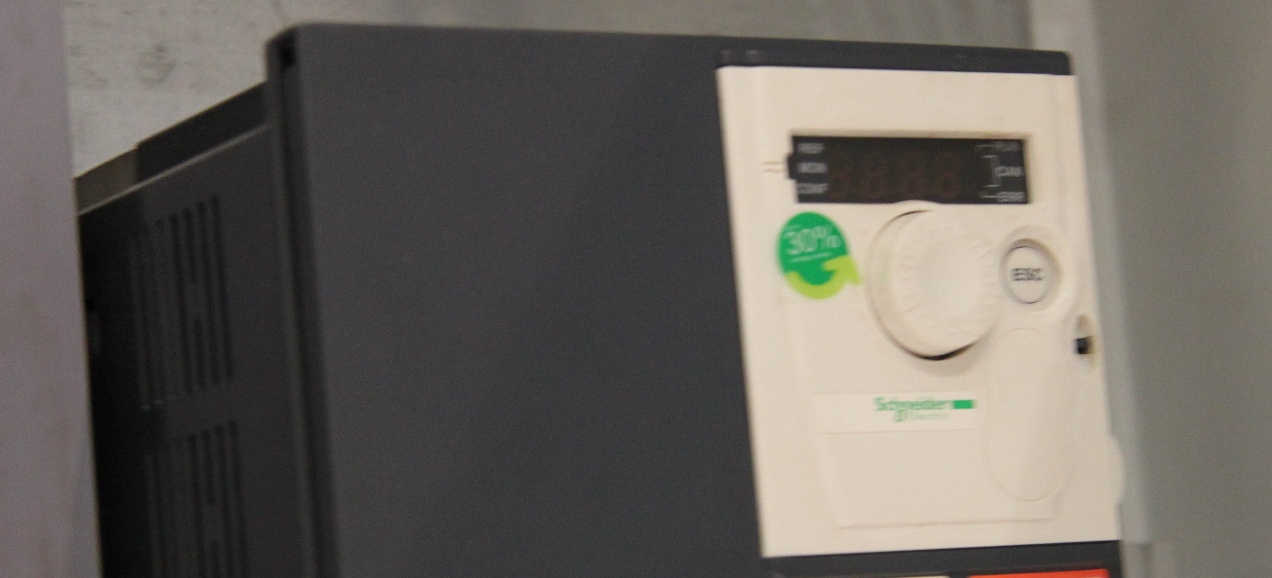

Многопильные станки серии KRAFTER-M отлично подходят для массового роспуска бруса. Ширина распила в 750 мм является достаточной для роспуска бруса даже от лесопильных рам! Высота пропила 210 мм. Предельно прочная и жесткая конструкция обеспечивает длительный срок службы. На станках этой серии предусмотрена установка до 19 пил. С помощью преобразователя частоты возможна индивидуальная настройка скорости подачи с учетом мощности установленного двигателя.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Многопильные станки серии KRAFTER-M получили широкое применение на средних и высокопроизводительных лесопильных цехах и участков в качестве станков второго ряда.



СХЕМА ОБРАБОТКИ:



КОСНТРУКТИВНЫЕ ОСОБЕННОСТИ:

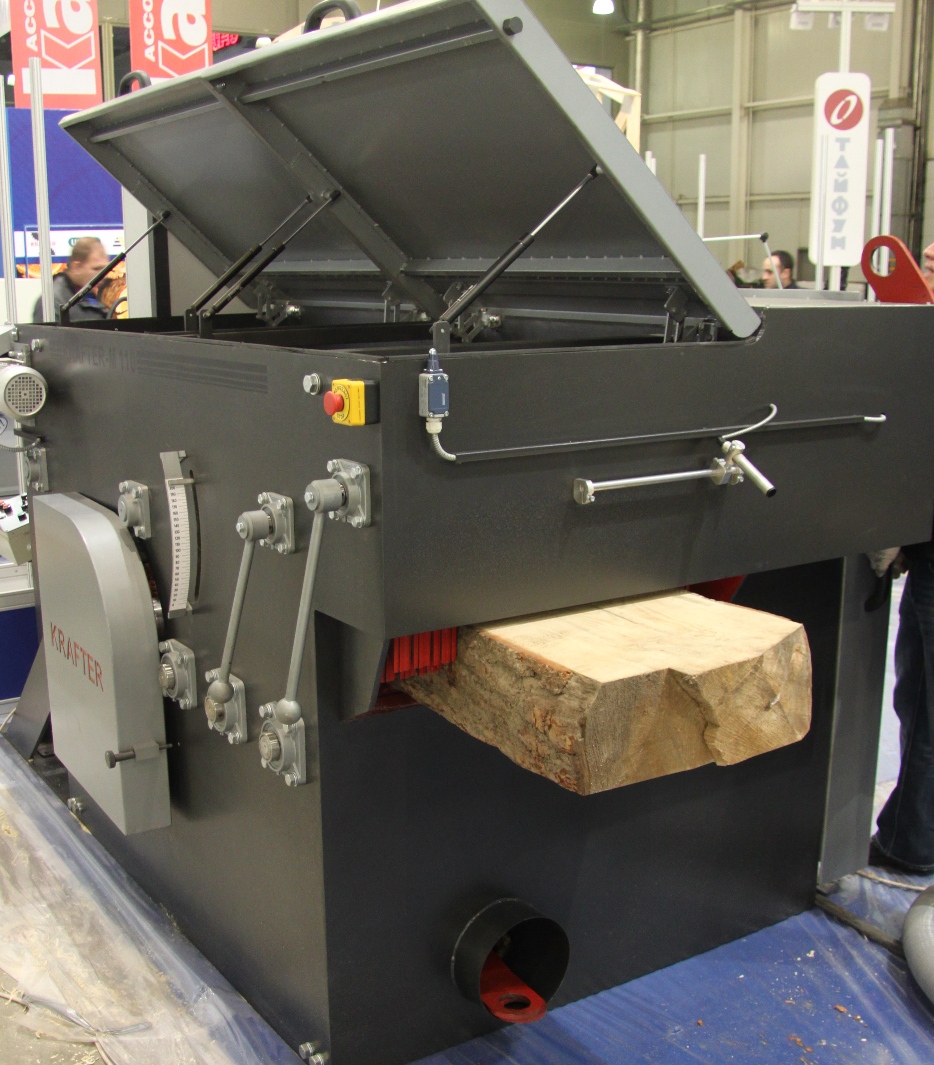

МАССИВНАЯ СТАНИНА

Надежная массивная станина, прошедшая специальную обработку, обеспечивает жесткость конструкции и долговечность работы станка без потери точностных параметров.

Толщина несущих стенок станка 15 мм, толщина центральной стенки 20 мм.

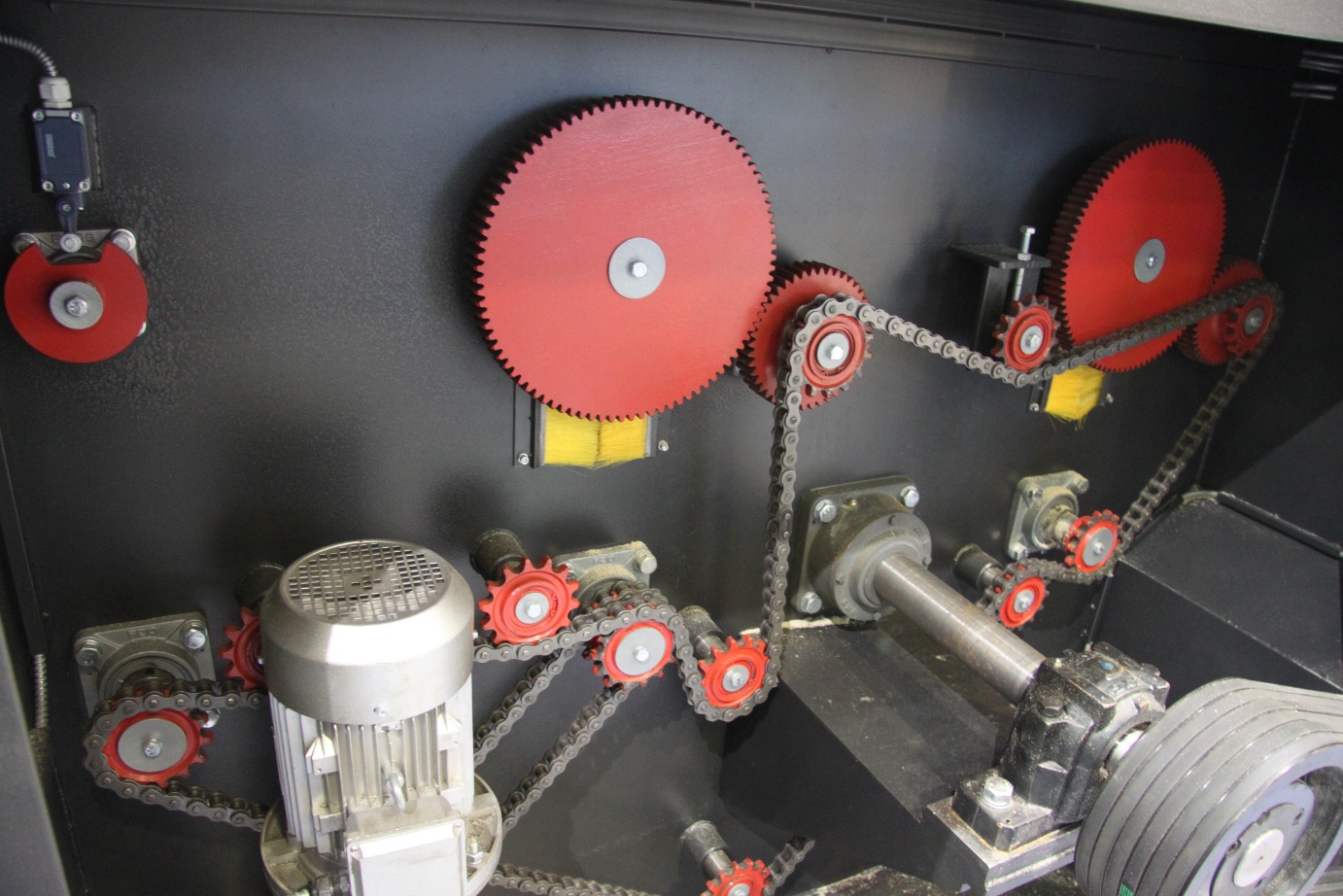

МЕХАНИЗМ ПОДАЧИ

Механизм подачи приводится в действие с помощью мотор-редуктора, через систему отклоняющихся и передающих звездочек, соединенных единой цепью.

Это позволяет синхронизировать скорость вращения подающих вальцов и обеспечить равномерность подачи бревна.

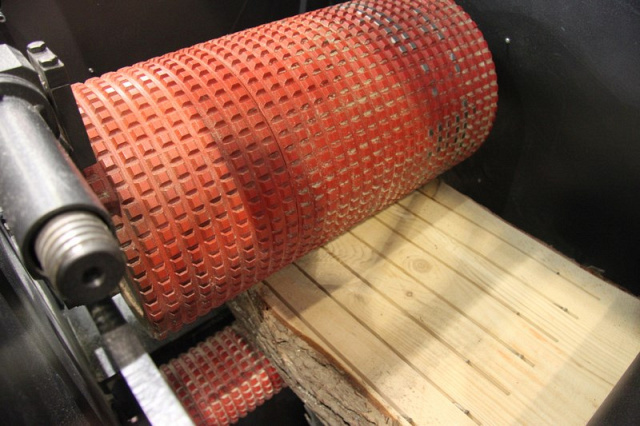

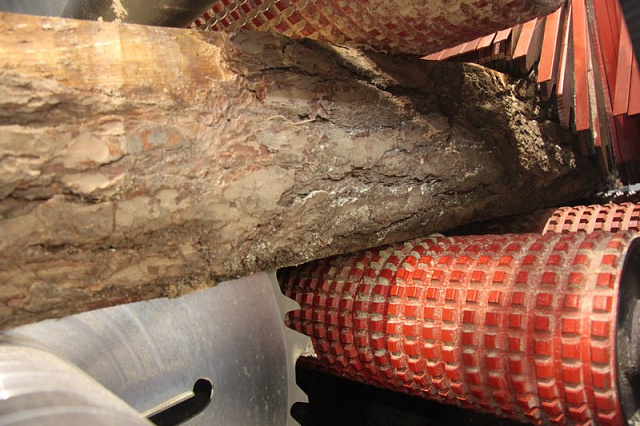

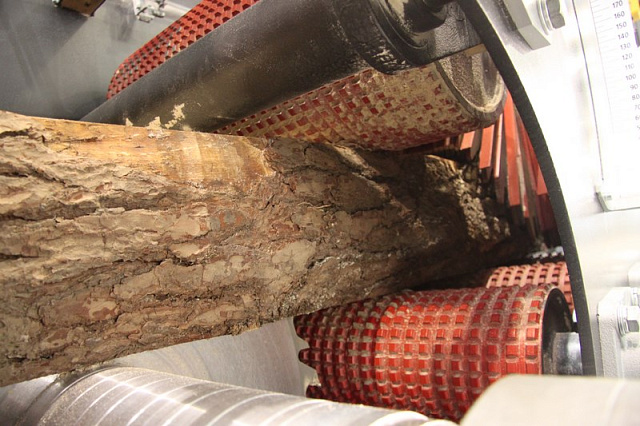

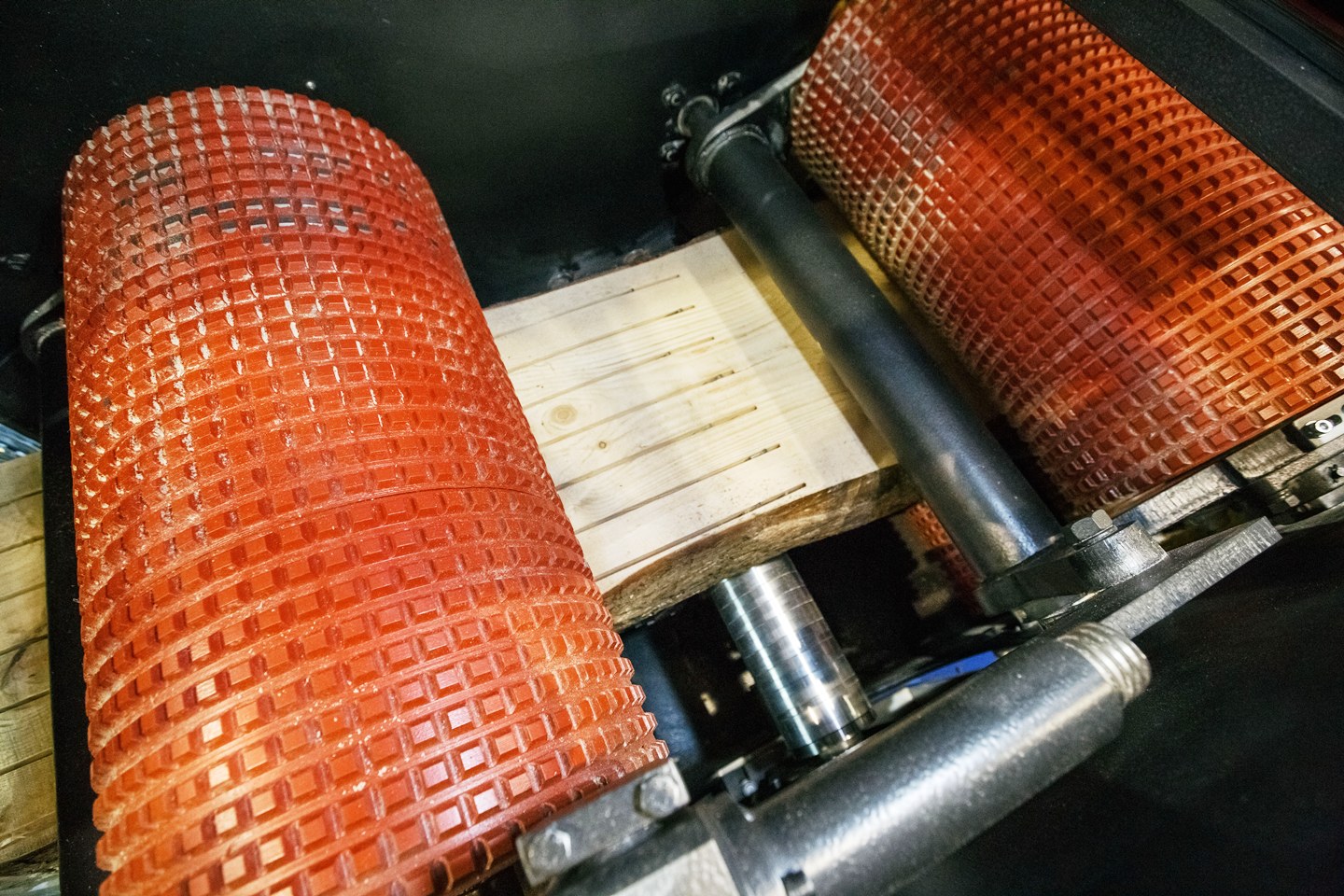

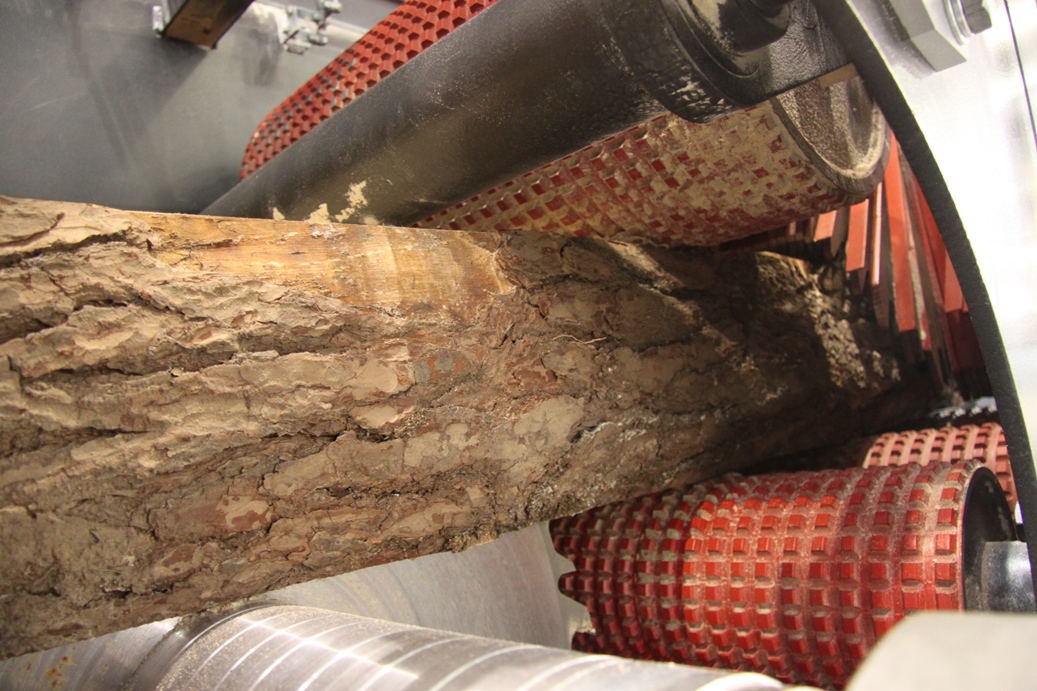

ПОДАЮЩИЕ ВАЛЬЦЫ

Рифленые призматично подающие вальцы осуществляют надежную (без проскальзывания и без забивания опилом) подачу бруса и обеспечивают высокую геометрию и точность получаемых пиломатериалов.

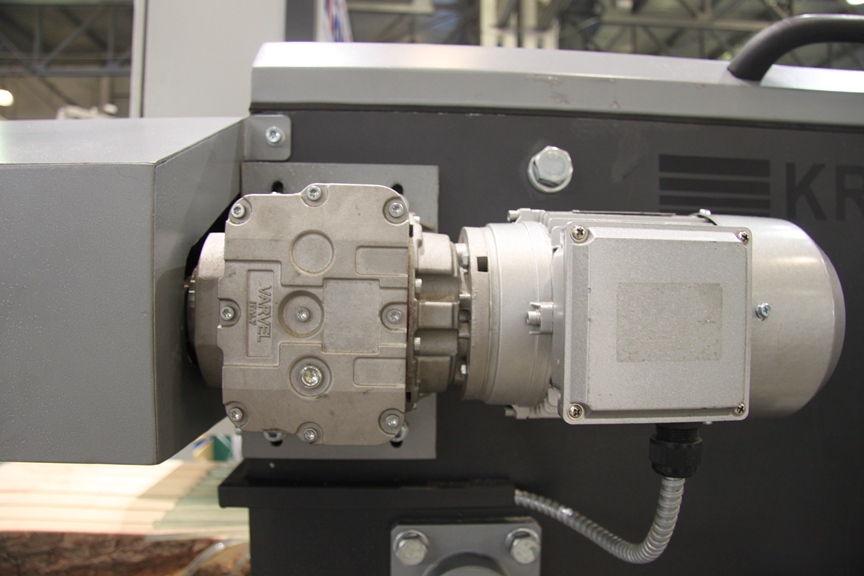

РЕГУЛИРОВКА ВЕРХНИХ ПОДАЮЩИХ ВАЛЬЦОВ

Регулировка верхних подающих вальцов по толщине бруса осуществляется автоматически через пульт оператора, по средствам итальянского редуктора и немецкого электромотора.

ПИЛЬНЫЙ УЗЕЛ

Шпиндель пильного узла установлен на высокоточных подшипниках, исключающих биение пильного вала.

Конструкция пильного узла с 3 опорами позволяет устанавливать на валу до 19 дисковых пил.

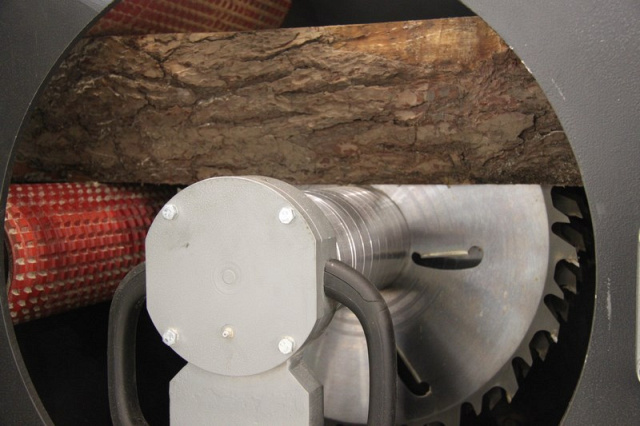

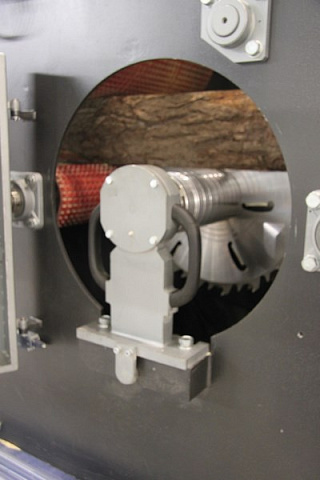

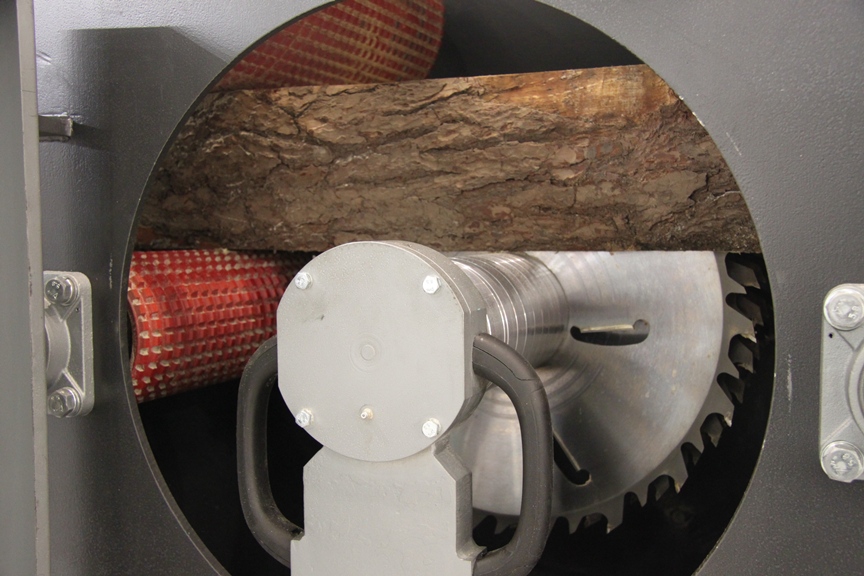

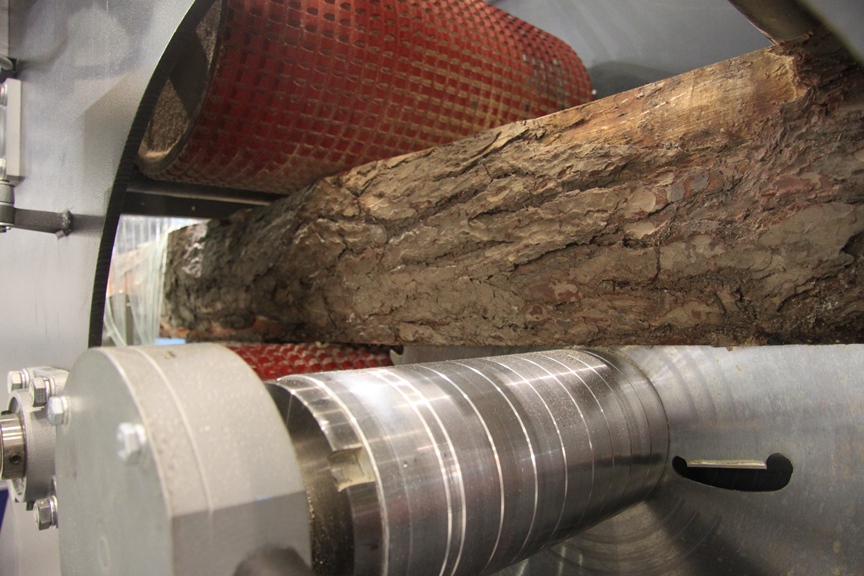

ТРЕХОПОРНОЕ ИСПОЛНЕНИЕ ПИЛЬНОГО ВАЛА

Высокая точность изготовления и жесткость пильных валов (все валы имеют по три подшипниковых опоры) позволяют получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами.

Третья опора имеет быстросъемное исполнение для замены постава пил.

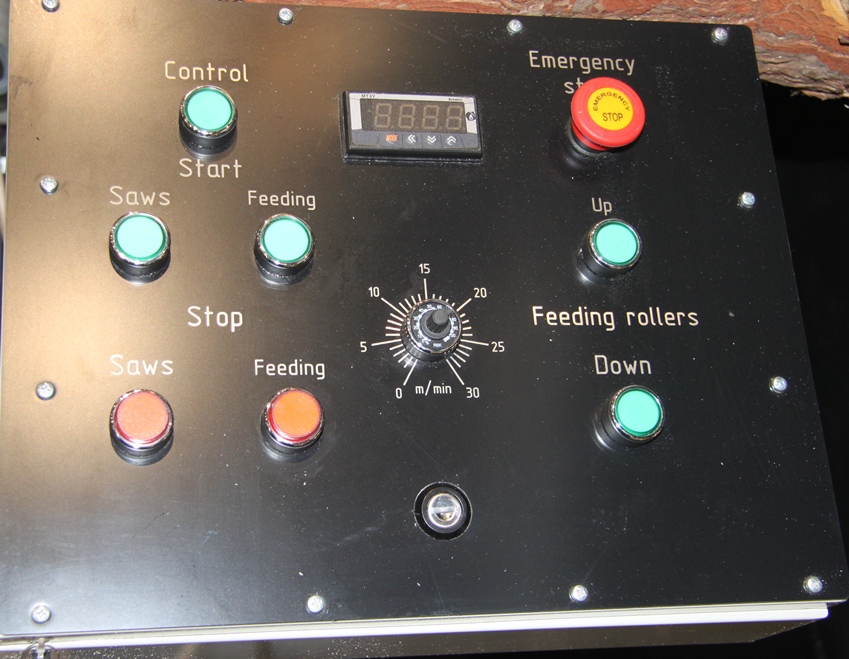

ПУЛЬТ УПРАВЛЕНИЯ

Эргономичный выносной пульт управления обеспечивает удобство работы и обслуживания станка. Для контроля за нагрузкой двигателя привода пильного вала на пульте установлен амперметр.

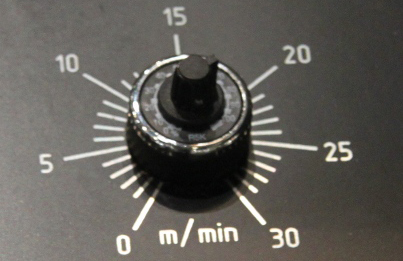

РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ МАТЕРИАЛА

Скорость подачи плавно регулируется и позволяет подавать брус со скоростью от 5 до 30 м/мин.

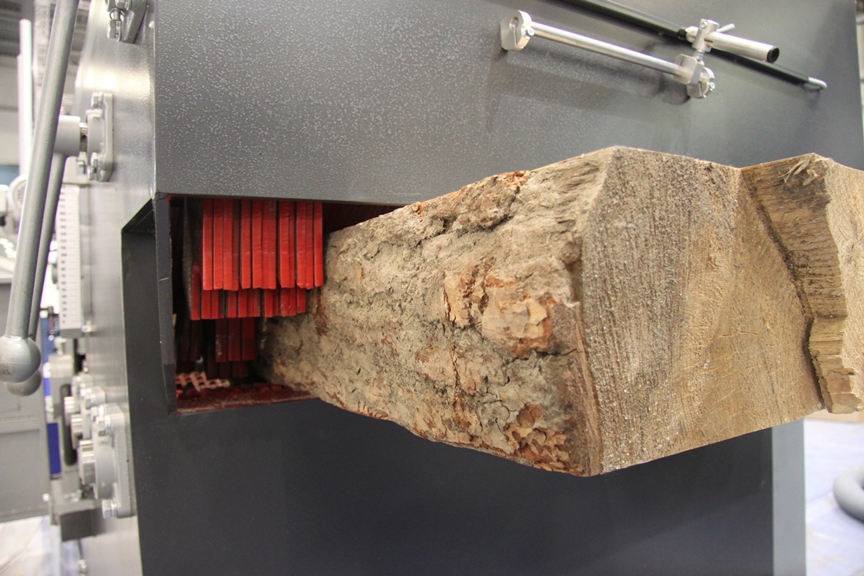

ДВОЙНАЯ КОГТЕВАЯ ЗАЩИТА

Двойная когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.

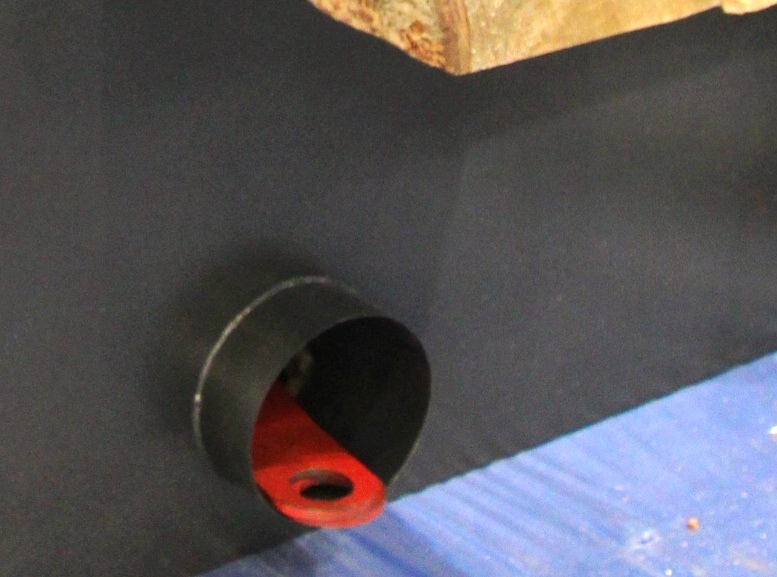

УДАЛЕНИЕ ОТХОДОВ

В станке предусмотрено несколько способов удаления опилок. Под пильным узлом предусмотрен технологический проем для удаления отходов, а также в передней части станка выведено аспирационное отверстие.

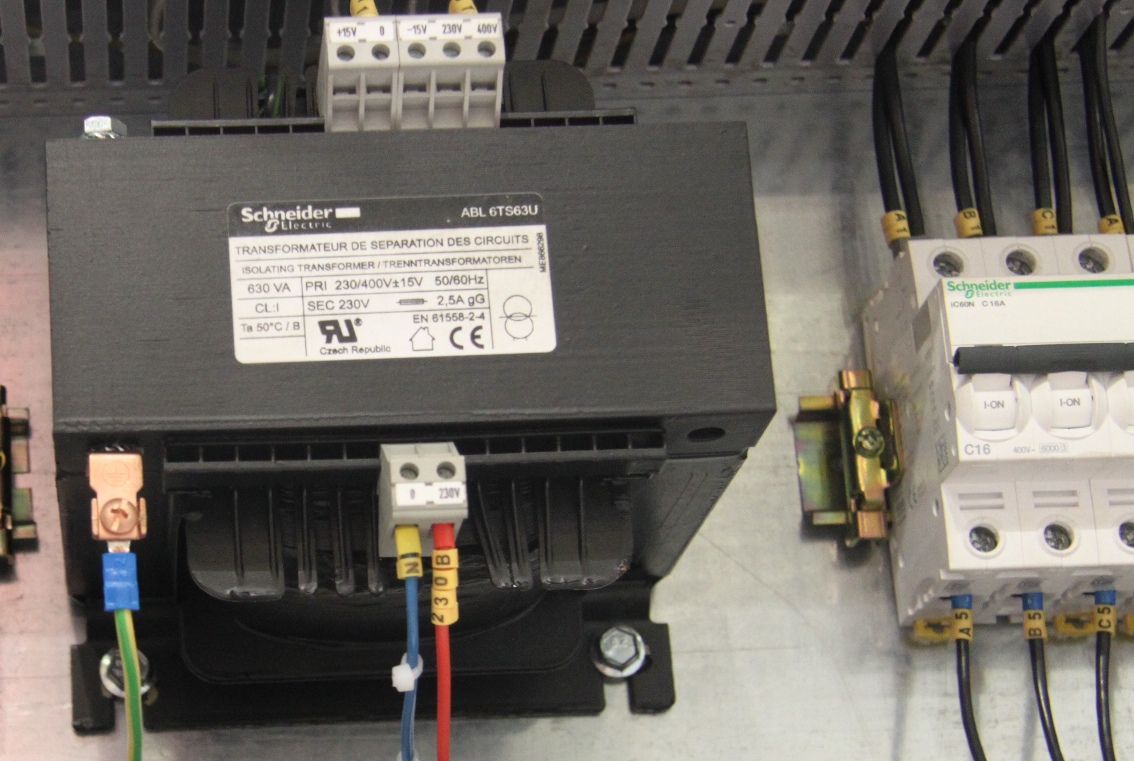

ЭЛЕКТРОБОРУДОВАНИЕ

Вся электрика устанавливаемая на станок немецкого производства SCHNEIDER Electric.

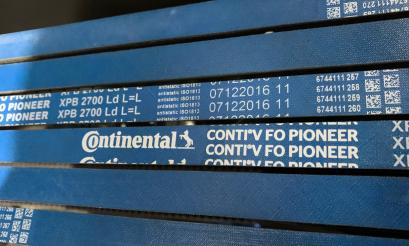

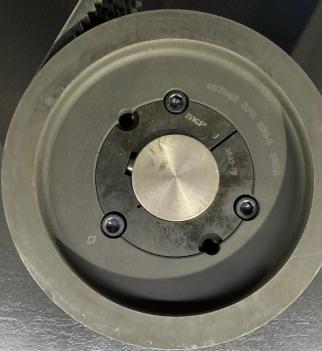

КОМПЛЕКТУЮЩИЕ

Все приводные ремни и подшипники устанавливаемые на станок европейского производства: Continental, SKF.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ОПЦИИ:

  • Лазерный указатель пропила;

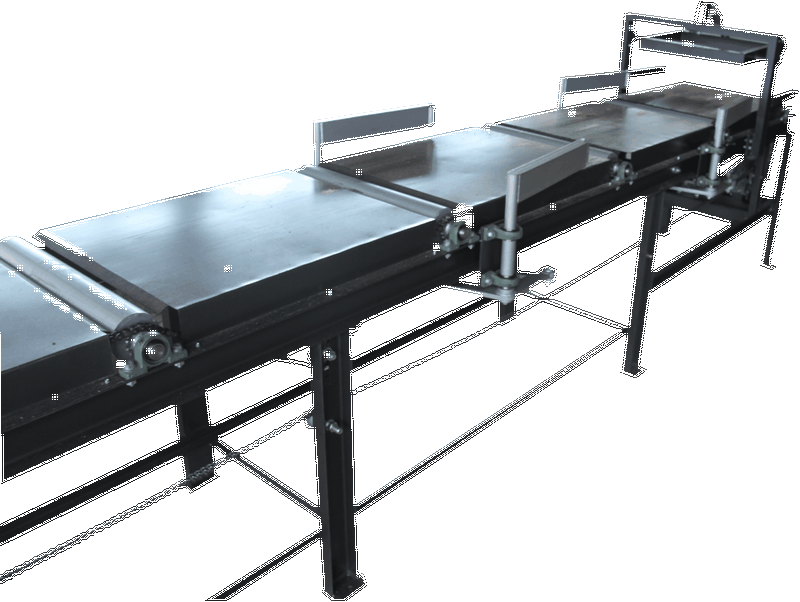

  • Подающий стол с центрователем;
  • Приемный стол со сбросом пиломатериала;
  • Увеличение скорости подачи до 50, 60, 70 м/мин;
  • Цвет покраски (по выбору заказчика).




Модель M-90 M-110 M-132
Максимальная высота пропила, мм 210 210 210
Минимальная высота пропила, мм 15 15 15
Максимальное расстояние между крайними пилами, мм 750 750 750
Скорость подачи (бесступенчатая), м/мин 5 - 30 (70)* 5 - 30 (70)* 5 - 30 (70)*
Мощность эл. двигателя пильного вала, кВт 90 110 132
Мощность эл. двигателя подачи, кВт 3,0 3,0 3,0
Диаметр пильного вала, мм 75 75 75
Максимальный диаметр пил, мм 575 575 575
Макс. количество пил, шт. 11 14 19
Габаритные размеры:
Длина, мм 2970 2970 2970
Ширина, мм 1820 1820 1820
Высота, мм 2150 2150 2150
Вес, кг 4100 4400 4900



* По желанию заказчика производитель может увеличить скорость подачи до 70 м/мин.
