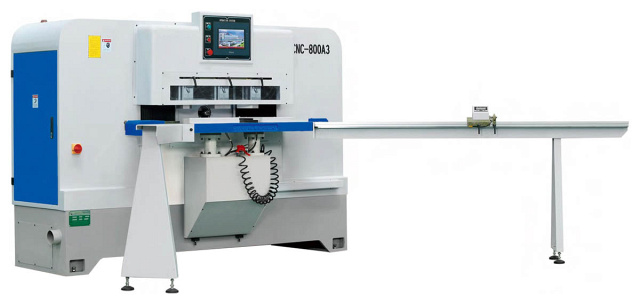

Автоматический фрезерно-пазовальный шипорезный станок с ЧПУ GQmac. Модель Master Joint 800A3

GQmac
КитайКитай
Цена по запросу
Связь с ведущим специалистом

Мощность электродвигателей: 12,12 кВт

Вес: 1600 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены

Модель

Master Joint 800A3

Мин. длина заготовки при 45°, мм

300

Мин. длина заготовки при базировании по цифровой линейке, мм

300

Мощность двигателя фрезерного узла, кВт

5,5

Скорость вращения фрез, об/мин

12 000

Посадочный Ø фрезерного вала, мм

30

Макс. Ø фрез, мм

130

Мощность двигателя пазовального узла, кВт

3,7

Скорость вращения пазовального сверла, об/мин

9000 / 12 000 / 18 000

Ø пазовальных сверел, мм

3 - 16

Диапазон ширины пазования при 45°, мм

0 - 150

Диапазон глубины пазования при 45°, мм

10 - 45

Диапазон ширины пазования при 135°, мм

2 - 120

Диапазон глубины пазования при 135°, мм

10 - 20

Угол установки линейки, °

45

Общая установленная мощность, кВт

12,12

Ø аспирационного отверстия, мм

100

Габаритные размеры:

Длина, мм

2520

Ширина, мм

1250

Высота, мм

1700

Вес, кг

1600

НАЗНАЧЕНИЕ:

Станок предназначен для фрезерования заготовок (Массив, МДФ, ЛДСП,) под углом 45°, а также под 90° и 135° и фрезерования шипов и пазов для создания надежного соединения, включая вставку импоста.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

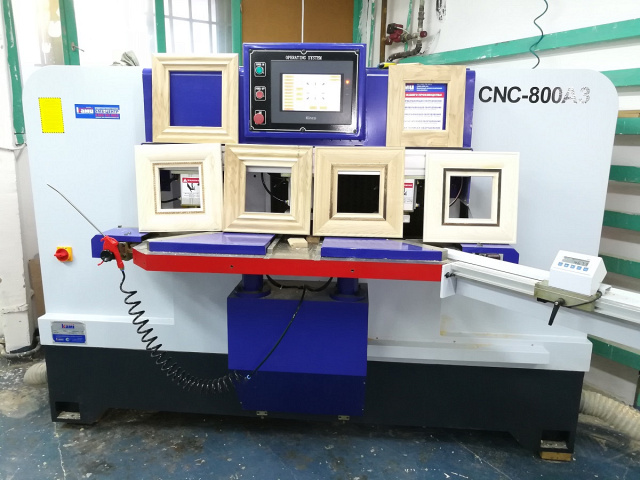

Станок применяется в мебельных и столярных производствах, занятых серийным выпуском рамочных конструкций, сборных мебельных фасадов, окон, царговых дверей и других столярных изделий.

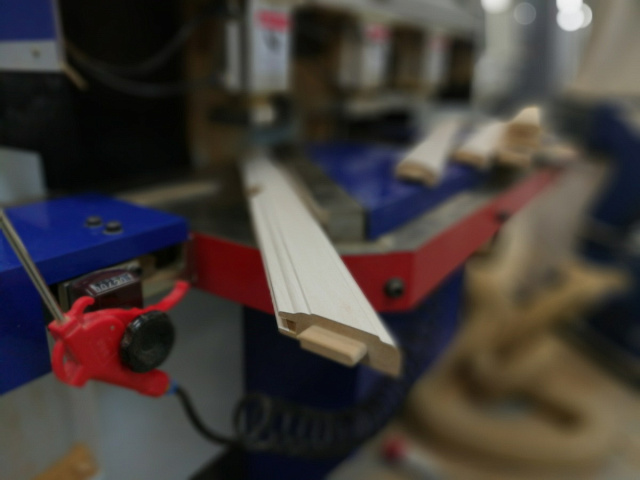

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМЫ ОБРАБОТКИ:


СОЕДИНЕНИЕ ПОД 45°

Одинарное, либо двойное.

«ФРАНЦУЗСКИЙ РЕЗ»

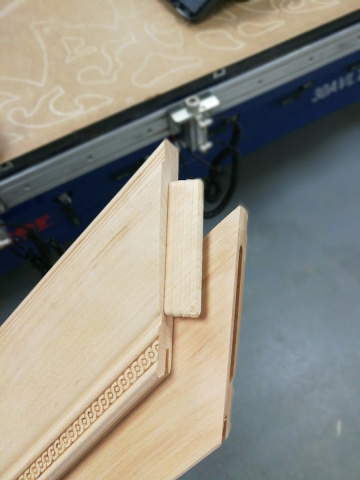

Соединение под 135°.

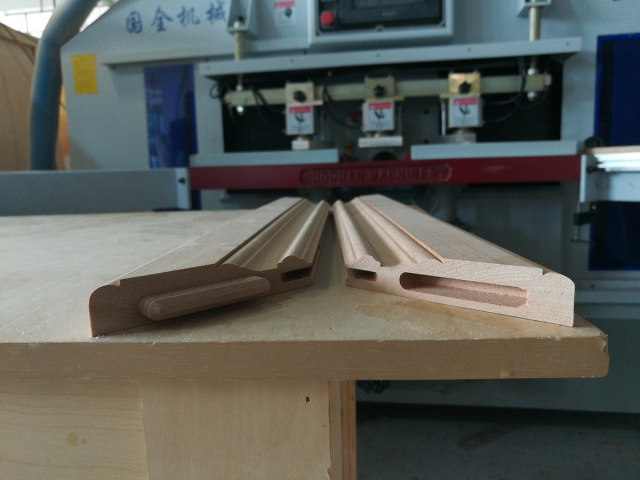

ВНУТРЕННЕЕ СОЕДИНЕНИЕ

Под 135° (импост).



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

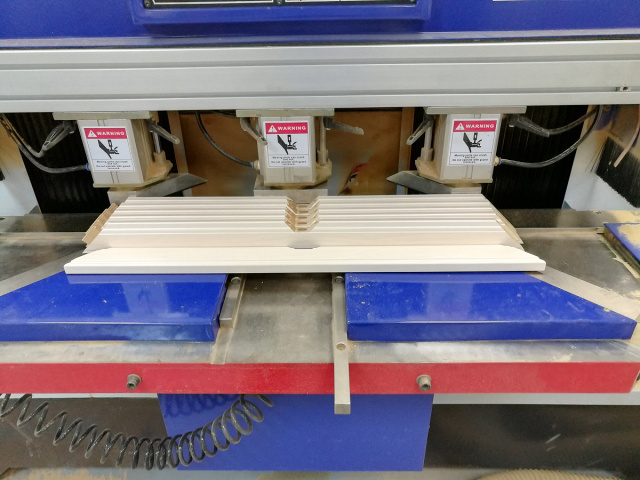

ФРЕЗЕРНЫЙ, АНТИ-СКОЛЬНЫЙ И СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЙ УЗЛЫ

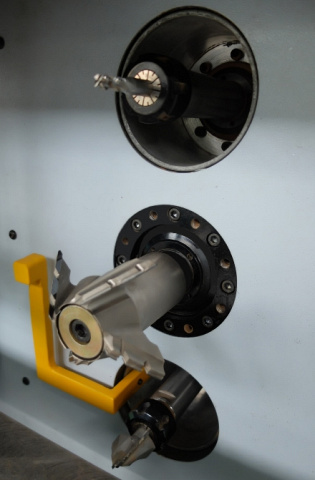

Узлы оснащены раздельными мощными высокооборотистыми шпинделями с воздушным охлаждением. Это гарантирует стабильную долгосрочную работу станка и агрегатов.

Дополнительный анти-скольный узел гарантирует исключительную чистоту фрезеровки на любых материалах, без заусенцев и сколов.

ЦИФРОВАЯ ИНДИКАЦИЯ

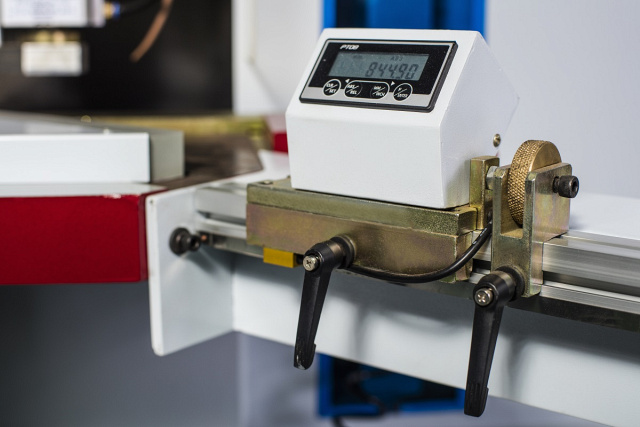

Упор для регулировки длины заготовки снабжен электронной цифровой индикацией, гарантирующей точную и быструю перенастройку на детали различной длины.

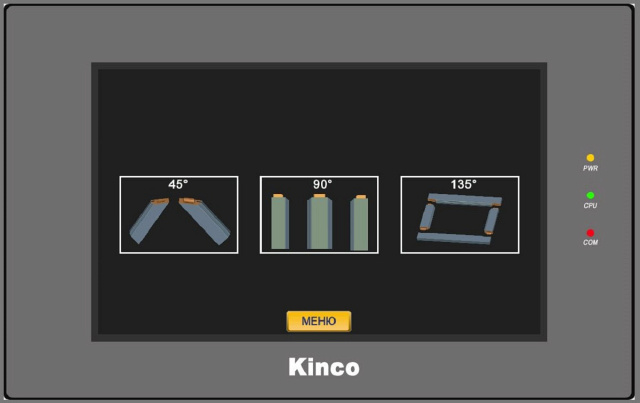

TOUCH-SCREEN ПАНЕЛЬ

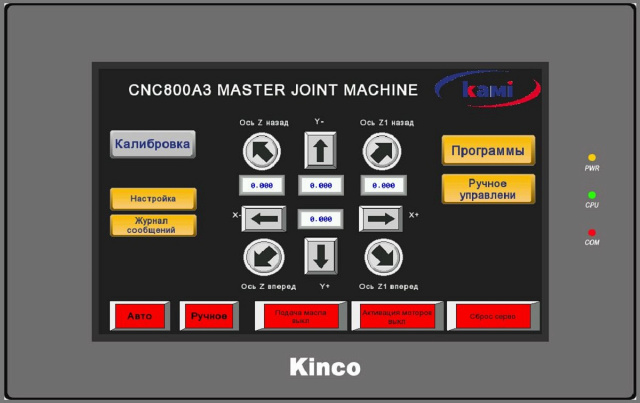

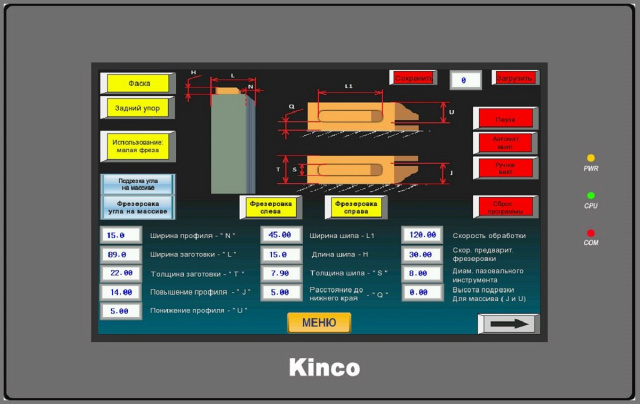

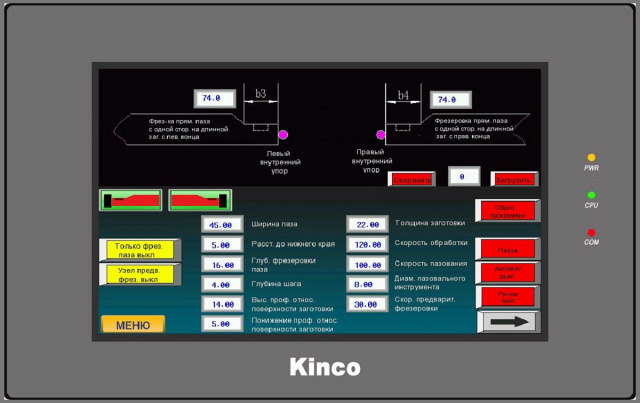

Монитор с визуализацией автоматически отображает изменения размеров и параметров шипов и пазов заготовок без механической регулировки. Все управление станком завязано на монитор, что является весьма удобным для оператора.

ЛИНЕЙНЫЕ ШАРИКОВЫЕ НАПРАВЛЯЮЩИЕ (ШВП)


Высокоточные закаленные линейные направляющие TBI (Тайвань) диаметром 32 мм с автоматической системой смазки обеспечивают практически полное исключение люфта за счет специальной арочной формы канала для шариков. Вследствие этого достигается высокоточное перемещение суппорта и шпинделей по осям X, Y и Z при выполнении обработки по программе с использованием ЧПУ с высокой степенью точности.

ЗАЩИТА ЭЛЕКТРОПРОВОДКИ И ШВП

Все кабели в станке расположены в закрытых кабель-каналах, и ШВП также защищена закрытым кожухом, исключающим попадание пыли и стружки при работе.

ПРОМЫШЛЕННЫЙ КОНТРОЛЛЕР BECKHOFF (ГЕРМАНИЯ)

Промышленные компьютеры Beckhoff отвечают требованиям промышленных условий эксплуатации:
  • Оптимальный промышленный ПК для любого типа управления;
  • Высочайшая производительность на базе процессора Intel Pentium 4;
  • Открытые стандарты на базе ATX;
  • Тщательная проверка компонентов на пригодность к использованию в промышленных условиях;
  • Привлекательный промышленный дизайн корпусов;
  • Удобный доступ ко всем компонентам ПК;
  • Индивидуальная конструкция корпусов, оптимально соответствующая требованиям, предъявляемым к системам управления;
  • Интеграция в одном корпусе: LCD-монитора (с активной LCD-матрицей), встроенной клавиатуры, функциональных кнопок, переключателей, Touch Pad и других компонентов панели управления.

ETHERCAT – ETHERNET-СИСТЕМА РЕАЛЬНОГО ВРЕМЕНИ

Еще одно уникальное программное решение, примененное на станке от компании BERGHOFF (Германия) – Ethernet-система EtherCAT. Ультраскоростная промышленная шина EtherCAT, составляющая основу для сверхбыстрого обмена данными, идеально приспособлена для работы с промышленным оборудованием и другими видами задач, требующих передачи больших объемов данных в режиме жесткого реального времени. Быстрая связь между контроллером и модулями EtherCAT – без использования специальных устройств – открывает перед производителями станков возможности, о которых они прежде и не мечтали: управление перемещением несколькими осями, синхронизированными с точностью до наносекунд при помощи распределенных часов в сети EtherCAT.

ПРЕИМУЩЕСТВА ETHERCAT

  • Обработка пакета «на лету», без буферизации;
  • Количество данных для одного канала передачи информации практически не ограничено (минимум 1 бит, максимум 60 кбайт);
  • Возможно обновление различных данных с различным временем цикла;
  • Поддерживается дополнительно асинхронная коммуникация (по событию).

ETHERCAT – ETHERNET-СИСТЕМА ДИСТАНЦИОННОЙ ДИАГНОСТИКИ

Еще одно уникальное преимущество, которое дает система EtherCAT - возможность проведения дистанционной диагностики оборудования при возникновении неисправностей по сети в режиме реального времени.


МОЖНО ФРЕЗЕРОВАТЬ «ИТАЛЬЯНСКИЕ» ФАСАДЫ

С компенсационным швом на соединениях.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:


ШИПОРЕЗНАЯ ФРЕЗА
С дисковой пилой для фрезерования шипа (усовершенствованная).

СТАНДАРТНАЯ АЛМАЗНАЯ ФРЕЗА
Для фрезерования паза под 135°.

ПАЗОВАЛЬНАЯ ФРЕЗА
Два лезвия (6 х 6 х 75 мм).

АНТИ-СКОЛЬНАЯ ФРЕЗА ОБРАТНОГО ВРАЩЕНИЯ
ФРЕЗА ШИПОРЕЗНАЯ
ФРЕЗА АЛМАЗНАЯ КОНУСНАЯ
Для фрезеровки на "французский рез".
ФРЕЗА АЛМАЗНАЯ КОНУСНАЯ ПОДРЕЗНАЯ
Обратного вращения.
ФРЕЗА ПАЗОВАЛЬНАЯ
6 мм и 8 мм.


ТИПЫ СОЕДИНЕНИЙ ФАСАДОВ:

Классическое соединение

под 45 ° на шип


Соединение под 135 ° на шип,

«французский рез»


Соединение под 45 °

разнотолщинных заготовок


Соединение под 135 °

со средней вставкой (импост)
