Линия сортировки бревен KRAFTER-LLS
-
Изготовление и отгрузка при оплате 10% стоимости! Подробности акции уточняйте у менеджера.Узнать больше
Длина бревна: 3000 - 6200 мм
Скорость подачи: до 120 м/мин
Мин. количество карманов: 4 шт.
Привод сбрасывателей:
гидравлический / электромехнический
- Скорость подачи до 120 м/мин
- Гидравлическая или электромехническая система сбрасывателей и подачи бревен
- Система учета бревен «Автоматика - Вектор»
- Количество карманов от 4 штук
- Сброс на 1 или на 2 стороны
КАРТА ПРОДАЖ ЛИНИЙ СОРТИРОВКИ БРЕВЕН KRAFTER-LLS И KRAFTER-LLS (LIGHT)
НАЗНАЧЕНИЕ:
Предназначена для автоматической сортировки бревен по нескольким критериям (порода, длина, кривизна, диаметр, и т.п.) и распределением их в индивидуальные накопительные карманы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в лесопильных производствах и со средней и высокой производительностью для увеличения полезного выхода готовой продукции, учета и контроля качества сырья.
СХЕМА ОБРАБОТКИ:
Для сортировочных линия KRAFTER-LLS предусмотрено 3 варианты систем измерения:
- Сканирование в 1 плоскости (ВЕКТОР-1D);
- Сканирование в 2-х плоскостях (ВЕКТОР-2D);
- Сканирование в 3-х плоскостях (ВЕКТОР-3D).
ВЕКТОР-1D | ВЕКТОР-2D | ВЕКТОР-3D | РЕЗУЛЬТАТ |
![]() | ![]() | ![]() | ![]() |
ЭКОНОМИЧЕСКИЙ ЭФФЕКТ ОТ СОРТИРОВКИ КРУГЛОГО ЛЕСА:
Сортировка вручную при помощи манипулятора | Сортировка автоматическая на линии KRAFTER LLS |
Ручная приемка имеет высокую погрешность (от 5 до 10%), что приводит к искажению учета входящего сырья на предприятии. На 150 м3 погрешность приемки может составлять от 7,5 до 15 м3 в смену. При этом стоимость такой погрешности для предприятия до 60 000 руб. (при стоимости кругляка ~ 4000 руб/м3) | Автоматическая линия сортировки бревен имеет высокую точность получения данных по объему входящего сырья без погрешности. На 150 м3 исключается погрешность до 60 000 руб/смену, в отличие от ручной приемки. |
150 м / 17 м3 = 9 лесовозов. Стоимость работы манипулятора за 8 часов = 9600 руб. | Экономия 9600 руб. |
Заниженный полезный выход лесопильной линии при ручной сортировке гидроманипулятором - до 50%. Таким образом при распиловке 150 м3/смену получаем п/м не более 75 м3. | При сортировке бревен на линии KRAFTER LLS с системой измерений Автоматика Вектор полезный выход увеличится до 55%. Итого 82,5 м3 доски в смену. При стоимости доски 10 000 руб/м3, дополнительная прибыль составит 75 000 руб/смену. |
Итого доп. прибыль за смену: 9600 + 60 000 + 75 000 = 144 600 руб/смену. Итого при 1-сменной работе в год: 144 600 х 250 дней = 36 150 000 руб. экономии в год. Таким образом окупаемость линии менее 1 года, а при работе в 2 смену менее 6 месяцев. |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

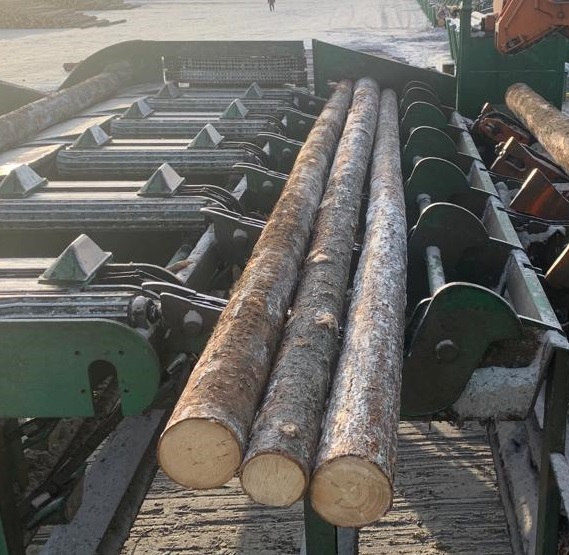

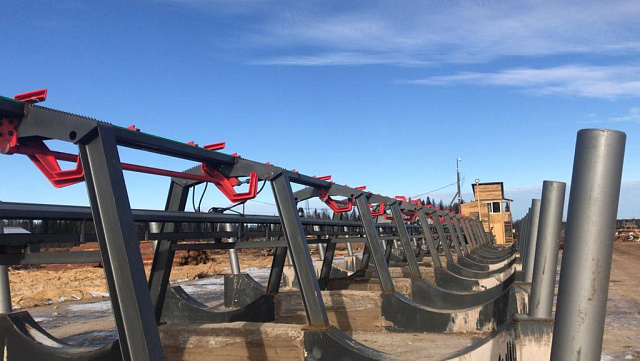

![]() | НАКОПИТЕЛЬ ДЛЯ БРЕВЕН Состоит из горизонтального участка длиной 10 метров (5 метров грузовой стол + 5 метров раскатной стол). Разовый объем загрузки до 40 м3 бревен. Накопитель работает в автоматическом режиме без участия оператора. Двухсоставная конструкция исключает заваливание бревен на поштучную подачу. Металлоконструкции для монтажа и защитные борта входят в объем поставки. Части накопителя свариваются на заводе в стапеле и имеют четкие габариты и геометрию, что облегчает сборку и установку на площадке Заказчика. |

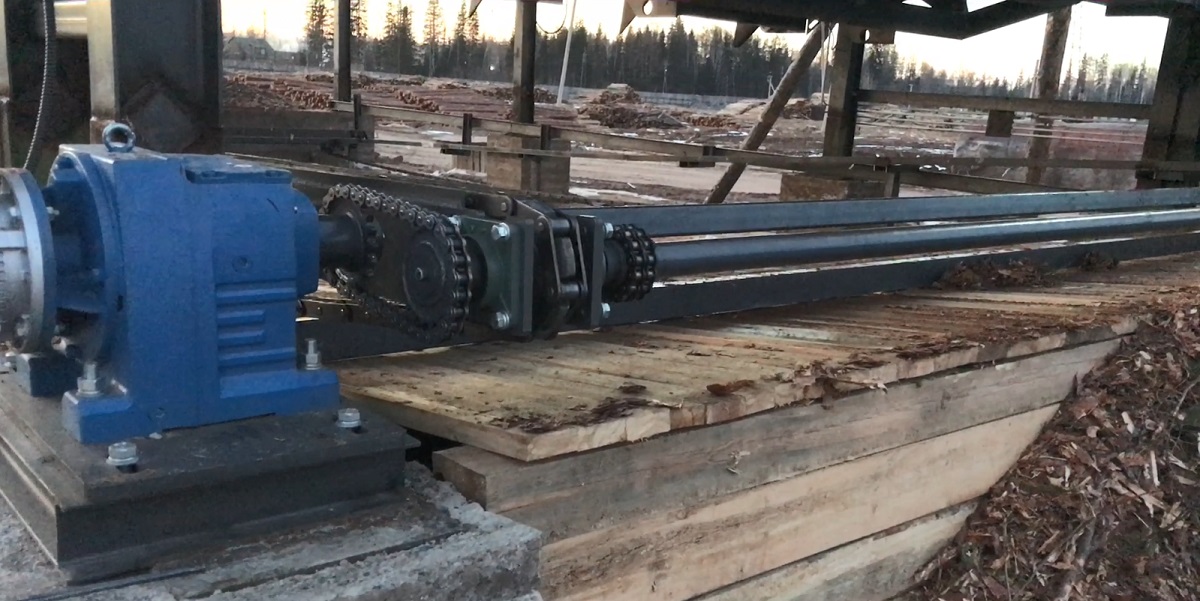

![]() | УБОРОЧНЫЙ ТРАНСПОРТЕР Скребковый уборочный транспортер для удаления мусора из-под загрузочной эстакады изготовлен в виде наклонного участка на нижнем этаже эстакады, имеет мощный мотор редуктор и приводится в движение цепным приводом через систему звездочек. Убирает мусор из-под эстакады в автоматическом режиме. |

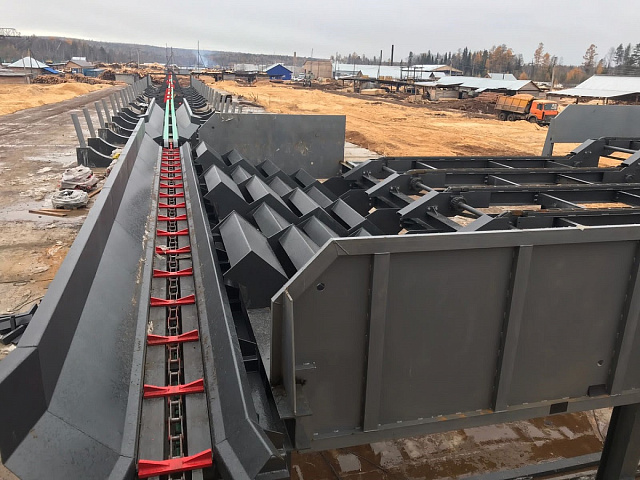

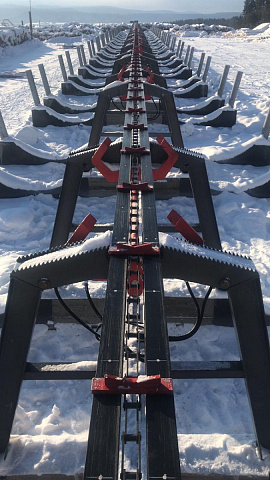

![]() | ЦЕПНОЙ ТРАНСПОРТЕР – БРЕВНОТАСКА Состоит из 2-х частей:
Транспортеры укомплектованы двусторонним отбойником для бревен для гашения колебаний бревна в процессе движения. Отбойник зашит листом толщиной 4 мм, необходимой электрикой и датчиками для автоматической работы совместно с загрузочной эстакадой. Металлоконструкции для установки на фундамент Заказчика входят в комплект поставки. Приводные и натяжные станции имеют удобное для обслуживания расположение. |

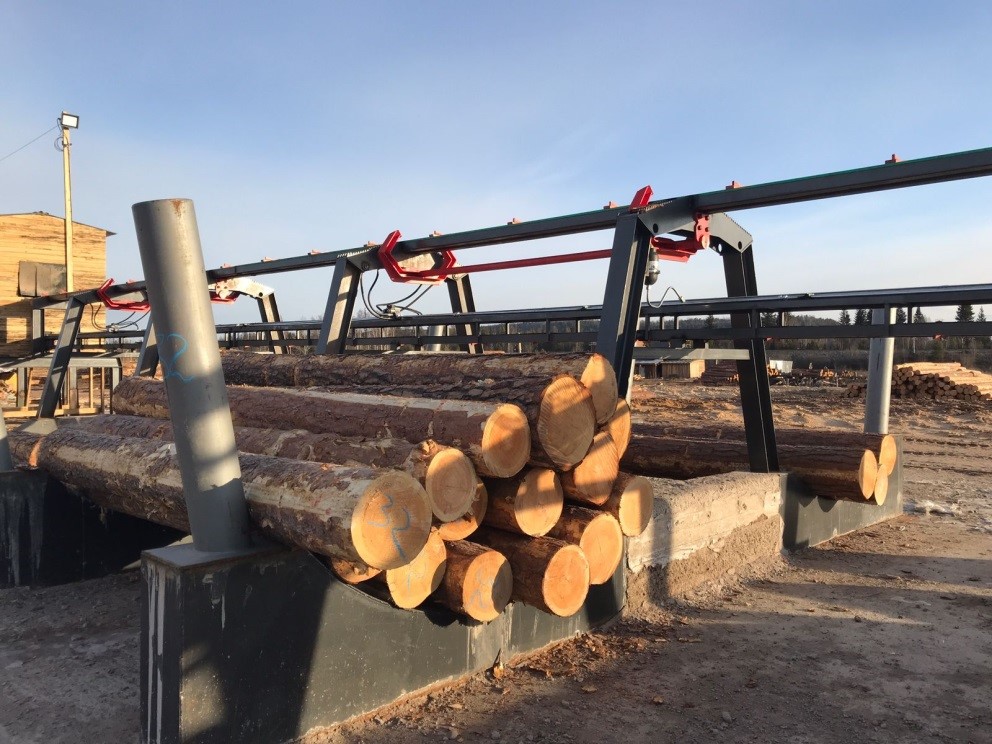

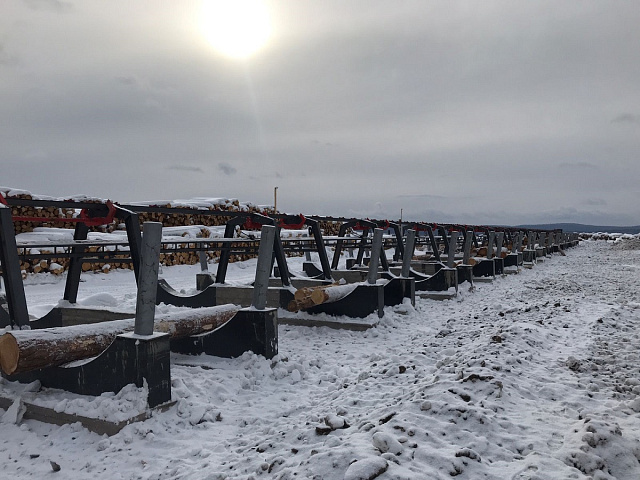

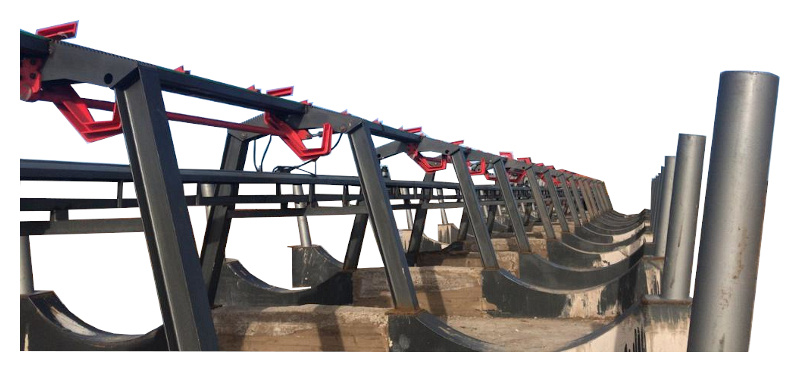

![]() | МОДУЛЬ С ДВУХСТОРОННИМ СБРОСОМ И КАРМАНОМ-НАКОПИТЕЛЕМ Каждый модуль оснащен одно или двухсторонним сбросом с гидравлическим или электромеханическим приводом (опция). Карманы-накопители входят в комплект поставки. Карманы выполнены из стального каркаса, внутрь которого заливается бетон для большей прочности и долговечности конструкции. Объем кармана до 10 м3. |

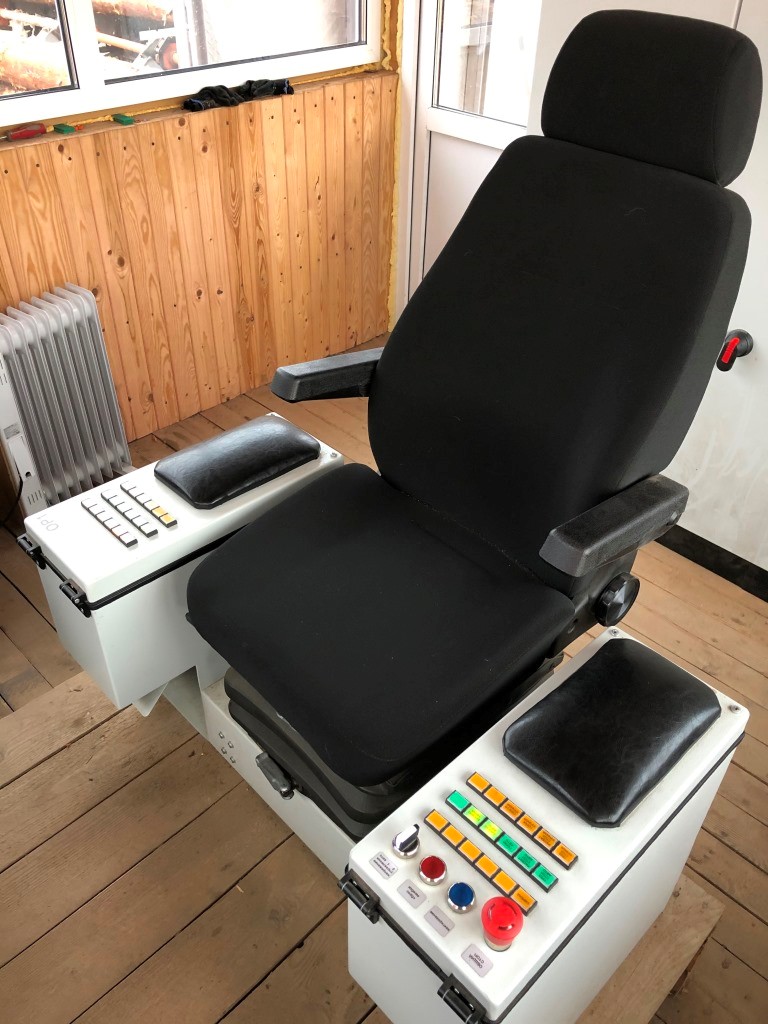

![]() | ОРГАНЫ УПРАВЛЕНИЯ В комплект поставки входит удобное кресло оператора с кнопками управления линией сортировки. Комфортное размещение оператора обеспечивает стабильную работу линии. |

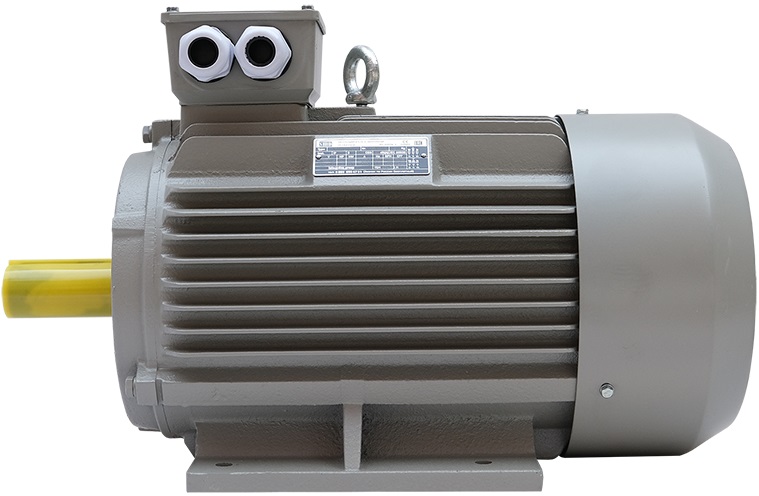

![]() | ЭЛЕКТРОДВИГАТЕЛИ SMD Современные асинхронные двигатели производства SMD Electric - Scandinavian Motors Developer (ШВЕЦИЯ). Класс защиты корпуса IP55. |

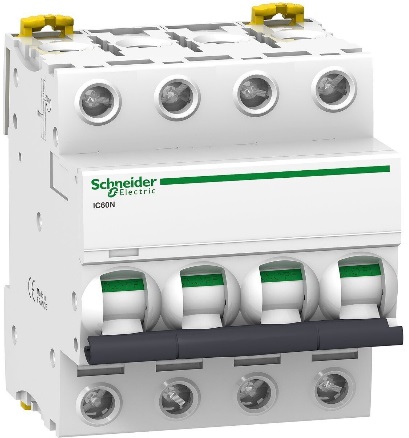

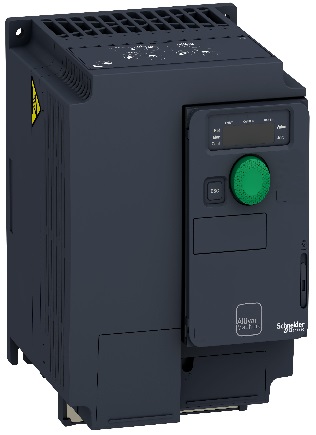

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ Все электрические компоненты, используемые в станке - от ведущего производителя в мире SCHNEIDER ELECTRIC. | |

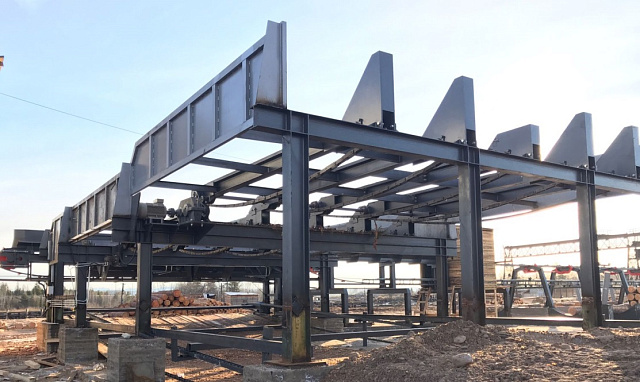

![]() | ГОРКА-РАЗОБЩИТЕЛЬ И ПОШТУЧНАЯ ПОДАЧА (ОПЦИЯ) Горка-разобщитель бревен – четырехлучевой транспортер для подъема и отделения бревен друг от друга для последующей подачи. Поштучная подача бревен с помощью серповидных сбрасывателей. Оснащена необходимой электрикой и датчиками для автоматической работы совместно с накопителем бревен и приемной бревнотаской. Борты и металлоконструкции для установки входят в комплект поставки. |
Все сортировочные линии KRAFTER-LLS оснащаются системой автоматизации и сканирования компании «Автоматика –Вектор», которая имеет богатейший опыт в данной области. Автоматика данной компании устанавливается на лучших сортировочных линиях импортного производства таких именитых компаний как HEKOTEK, SHPRINGER, CARMAC, HOLTEC и др, которые эксплуатируются в России. Компания «Автоматика-Вектор» в данной области работает с крупнейшими деревообрабатывающими комбинатами России такими как: Лесосибирский ЛДК№1, Приангарский ЛПК, СевЛесПил, ЛЕСПЛИТИНВЕСТ, Транс-Сибирская лесная компания (ТСЛК), Байкальская лесная компания (БЛК), Лесозавод №25, Игирма-Тайрику и др.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
НАКОПИТЕЛЬНЫЙ ПОДВИЖНЫЙ СТОЛ ДЛЯ КРУГЛОГО ЛЕСА |
РАЗОБЩИТЕЛЬ - УСТРОЙСТВО ПОШТУЧНОЙ ВЫДАЧИ БРЕВЕН С НАКОПИТЕЛЬНОГО СТОЛА |
ПРОДОЛЬНЫЙ ТРАНСПОРТЕР ДЛЯ БРЕВЕН СО СБРАСЫВАТЕЛЯМИ |
ИЗМЕРИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ БРЕВЕН |
НАКОПИТЕЛЬНЫЕ КАРМАНЫ |
КАБИНА ОПЕРАТОРА (ИЗГОТАВЛИВАЕТ ЗАКАЗЧИК) |
ПУЛЬТ УПРАВЛЕНИЯ |
ШКАФ УПРАВЛЕНИЯ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
ОКОРКА БРЕВЕН |
РАСКРЯЖЕВКА БРЕВЕН |
МЕТАЛЛОИСКАТЕЛЬ (ПО ЖЕЛАНИЮ ЗАКАЗЧИКА) |
ГИДРАВЛИЧЕСКИЙ МАНИПУЛЯТОР ДЛЯ БРЕВЕН |
КРИТЕРИИ ВЫБОРА:
Для того, чтобы правильно подобрать линию сортировки, необходимо сделать комплексный анализ критериев по которым сортировка должна осуществляться:
- Диметра бревен (мин / макс);
- Шаг сортировки (0,5 - 2 см);
- Длина бревен (мин / макс);
- Кривизна;
- Сортность;
- Желаемая производительность, м3 / в смену / месяц / год;
- Объем загрузочного накопительного стола (эстакады);
- Температурный режим работы;
- Необходимость метал детектора;
- Возможность расположения карманов на 1 или 2 стороны.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЕЙ БРЕВЕН СЕМЕЙСТВА ВЕКТОР:
- Высокая надежность и долгий срок службы;
- Оперативная и грамотная техническая поддержка;
- Высокая точность измерений;
- База данных MS SQL SERVER (интеграция с системами бухгалтерского учета, например 1С);
- Соответствие Российским стандартам на измерение объемов круглых лесоматериалов;
- Развитая система отчетов о работе линии, доступ к отчетам через интернет и по локальной сети.
ПРИНЦИП ИЗМЕРЕНИЯ:

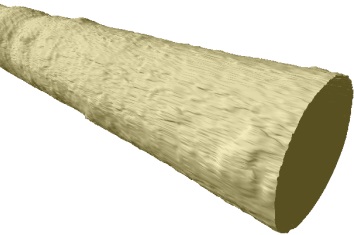

Основа высокой точности измерений – это множество измерений по всей длине бревна при его прохождении сквозь измерительный створ (например при 3D сканировании профиль строится по сотням тысяч точек). Дальнейшая многопроходная обработка профиля по специальным алгоритмам производит анализ информации и отсев мешающих факторов: кора на бревне может быть повреждена, сучки, сколы и т.п. Диаметр в верхнем и нижнем торце определяется с небольшим отступом (значение задается в параметрах пользователем).
Правильное определение длины также производятся по специальному алгоритму - на профиле бревна находятся точки, в которых граница профиля делает резкий скачок (точки А и Б на рисунке ниже). Длина бревна по определению – это наименьшее расстояние между торцами, что соответствует расстоянию между точками А и Б.
Определение объема бревна, благодаря большому количеству полученных значений можно рассчитать практически любым способом, рекомендуемым российскими и зарубежными стандартами (по таблицам ГОСТ 2708-75, методом вершинного диаметра, методом срединного диаметра («Huber»), методом концевых сечений и др.). Вычисление объемов по различным стандартам и методам, накопление баз данных, генерация отчетных документов возлагается на программное обеспечение верхнего уровня, которое устанавливается на обычные персональные компьютеры или специализированные контроллеры управления технологическим процессом.
