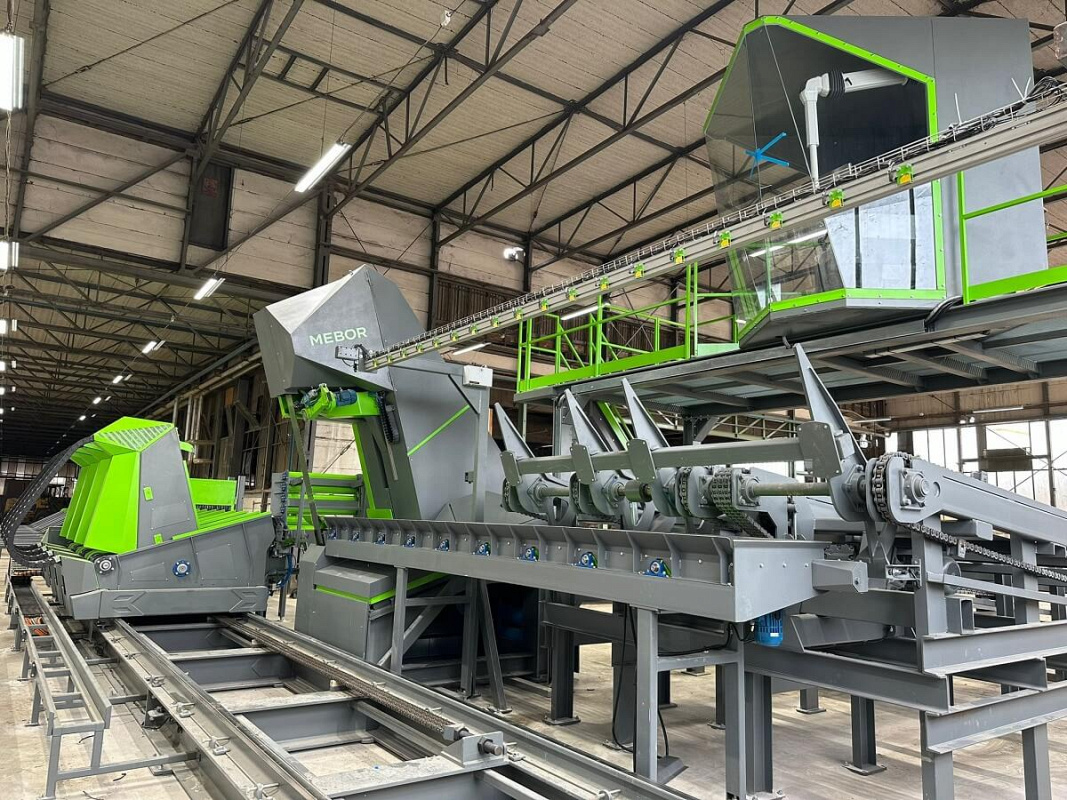

Вертикальная ленточная пилорама Mebor. Модель VTZ-1400 PLUS

Вертикальная ленточная пилорама Mebor. Модель VTZ-1400 PLUS
  • Производитель: Mebor

    Страна: Словения

  • Макс. скорость подачи каретки: 240 м/мин

    Установленная мощность: 90 кВт

    Вес: 19 000 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Данный станок используется в лесопильных производствах высокой мощности (70 - 120 м³ круглого леса в смену) в качестве станка первого ряда для распиловки бревен по схемам: либо с брусовкой, либо вразвал на необрезной, обрезной и полуобрезной пиломатериал экспортного качества.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок специальным образом сконструирован для распиловки древесины любых пород, сортов, диаметров и длин. Особенно эффективен при распиловке березы, осины, а также ценных пород древесины и в любых других случаях, где важен полезный выход и индивидуальный раскрой каждого бревна. При этом качество получаемых досок и бруса – экспортное.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:







СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ПИЛЬНЫЙ УЗЕЛ
  • Имеет сверхмощную, сильную и крепкую конструкцию с металлоконструкциями. Для установки не нужен сложный бетонный фундамент;
  • Пильный узел наклонен под углом 17°;
  • Защитный кожух, закрывающий шкивы и механизмы легко открывается при помощи пневматики для удобной замены пил и обслуживания;
  • Шкивы изготовлены из литой стали. Полностью сбалансированы и работают без вибраций. Шкивы закреплены с одной стороны, что обеспечивает легкий доступ для замены ленточного полотна;
  • Передача момента с двигателя на шкив при помощи зубчатого ремня. Позволяет уменьшить потерю мощности;
  • Автоматическая система стабилизации пилы в зоне;
  • Верхняя направляющая гидравлически настраивается вверх/вниз;
  • 40 mW, зеленый лазер, показывает положение полотна на бревне.
НАСТРОЙКА ШКИВОВ И ЛЕНТОЧНЫХ ПИЛ

Компьютер ПЛК, установленный на пильном узле для непосредственного регулирования выравнивания полотна, натяжения и замены пил.
Автоматическое гидравлическое натяжение пилы – автоматически поддерживает напряжение.
Электронное натяжение полотна пилы – быстрая настройка положения обоих колес гарантирует правильное выравнивание полотна на колесах и долгий срок службы полотна; система показывает, когда шкивы в неправильном положении предотвращая потерю напряжения в пиле.
КАРЕТКА
  • Тяжелая и мощная конструкция для продления срока службы и уменьшения обслуживания;
  • Структура каретки выполнена из конструкционной стали специально разработанной для станков MEBOR шведской компанией Strenx®, обладающая высокой прочностью, при этом, уменьшая общий вес каретки;
  • Рама каретки наклонена на 17°, что обеспечивает безударный прием распиленных досок верхней стороной вверх, помогает быстрее позиционировать бревно;
  • Высокоскоростная электрическая тележка с бесщеточным приводом – SUPERFAST PLUS;
  • Высокоскоростное ускорение и замедление;
  • Максимальная скорость обратного хода каретки: до 240 м/мин;
  • Интеллектуальная система позиционирования каретки, определяющая положение бревна;
  • Точка входа и выхода полотна;
  • Передача энергии торможения (замедления) на другие приводы в системе – энергосбережение;
  • Уникальная подача каретки с цепной передачей (меньше обслуживания, более простая установка);
  • Автоматическая система смазки узлов и агрегатов;
  • Интеллектуальный гидравлический силовой агрегат, определяющий нагрузку и самостоятельно регулирующий необходимую скорость и давление - мин. энергопотребление; электронный контроль уровня масла; автоматический мониторинг чистоты масляного фильтра.
СТОЙКИ ДЛЯ ЗАЖАТИЯ И ПОЗИЦИОНИРОВАНИЯ БРЕВЕН
  • Независимое позиционирование каждой стойки для контроля конусности и выравнивания бревен; Это позволяет максимально быстро и точно выравнивать бревно по осям, что увеличивает полезный выход;
  • Скорость позиционирования стоек: до 550 мм/с;
  • Возможность позиционирования искривленных бревен или слишком конусных бревен;
  • Перемещение стоек по сверхточным, массивным, негабаритным линейным направляющим. Направляющие обработаны на шлифовальном станке с ЧПУ.
ГИДРАВЛИЧЕСКИЕ ЗАЖИМЫ
  • Зажимы монтируются на каждой стойке;
  • Быстрый зажим бревен за счет рычажного механизма;
  • Гидравлически настраиваемая глубина зажимных крюков;
  • Полностью регулируемое давление зажимов, позволяет в автоматическом режиме поддерживать необходимое давление зажимов для надежной фиксации бревна и позволяет получать последнюю доску с максимально точной геометрией.
УСТРОЙСТВА ДЛЯ ПОВОРОТА БРЕВЕН
  • На тележке в базовой комплектации установлено 2 кантователя;
  • Кантователи с тройными цепями (одна впереди и две сзади), приводятся в действие электроприводом с регулируемой скоростью.


АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ VTZ-FAST 15 C ЭЛЕКТРООБОРУДОВАНИЕМ
  • HANDS FREE, полностью автоматическая последовательность распиловки, без использования рук;
  • Все необходимое электротехническое оборудование; электрошкаф с кондиционером;
  • Место оператора с сиденьем, распределительным щитом, двунаправленной педалью для ручного управления подачей каретки;
  • Пропорциональный джойстик "все в одном" Джойстик позволяет регулировать скорость гидравлических функций и кантования бревен; регулировать скорость позиционирования зажимов;
  • Современная система управления для простоты работы оператора - меньше кнопок;
  • Современный дизайн автоматизации (распределенное управление EtherCAT) с меньшим количеством кабельных соединений и более простым и надежным электрооборудованием;
  • Промышленный ПК LENZE с 15-дюймовым сенсорным экраном и подключением PLC к интернет;
  • Точное позиционирование шкивов и каретки с сервоинверторами;
  • Память заданных размеров положения пилы а также комбинаций размеров позволяет оптимизировать работу на одинаковых диаметрах;
  • Программирование размеров, которые нужно распиливать в соответствии с заданными размерами;
  • Динамическое управление всеми сервоприводами - автоматически контролируется нагрузка на приводы, соответственно регулируется мощность и скорость работы;
  • Загружаемая статистика работы станка, возможность удаленного подключения к фабрике Mebor для устранения неполадок/ помощи.
Помогающие экономить время характеристики предотвращают задержки оператора и увеличивают производительность станка:
  • отсутствие холостого хода (либо пиление в 2 стороны либо автоматическое позиционирование/кантование;
  • автоматическое открытие зажимов;
  • быстрый, автоматический возврат каретки в положение загрузки после завершения распиловки бревна;
  • автоматическое позиционирование шкивов в наилучшее положение для поворота бревна;
  • управление зажимами независимое, вместе в фиксированном положении или вместе с функцией контроля конусности.



ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ:

ПОВОРОТНОЕ УСТРОЙСТВО БРЕВЕН

Дополнительное поворотное устройство бревен с тремя поворотными цепями необходимо для эффективного вращения бревен различных длин.
ДОПОЛНИТЕЛЬНЫЙ ЗАЖИМ

Каретка может быть укомплектована 5ой стойкой с зажимом с независимым позиционированием.
Позиционирование зажима и стойки при помощи сервоприводов.
Высокороскоростной, регулируемый зажимной блок.
ПОДРЕЗНОЕ УСТРОЙСТВО (ДЕБАРКЕР)
  • Автоматическое подрезное устройство, установленное перед ленточной пилой, чистит поверхность бревна, продлевает срок службы ленточных пил;
  • Автоматическая смена положения согласно диаметру бревна;
  • Автоматическое смещение при возврате каретки.
СТАЛЬНАЯ СТАНИНА

Используется для установки комплекта оборудования VTZ-1400 PLUS на ровный бетонный пол. Нет необходимости в заливке сложных фундаментов, как в случае со станками других производителей.
Станина имеет усиленную и мощную конструкцию, изготовленную из стали шведского производства STRENX.
Рельсы для перемещения каретки обработаны на ЧПУ станке MAZAK (пр-ва Япония).
Длина подрамы зависит от максимальной длины распиливаемых бревен, а высота определяется проектом.
КАБИНА ДЛЯ ОПЕРАТОРА

Станок VTZ-1400 PLUS может быть укомплектован кабиной оператора в комплекте с подрамой для установки над эстакадой для бревен, лестницей, ограждением, блоком отопления и кондиционером.
Кабина и подрама окрашены в цвет основного оборудования MEBOR.
НАКОПИТЕЛЬ БРЕВЕН С ПОШТУЧНОЙ ПОДАЧЕЙ
  • Высокая скорость загрузки бревен;
  • Привод гидравлический;
  • Мощная конструкция для тяжелых бревен;
  • 4 подающих луча;
  • Управление из кабины оператора.
ДАТЧИК КОНТРОЛЯ СОСТОЯНИЯ ИНСТРУМЕНТА

Предупреждает оператора в случае колебания и износа ленточной пилы, автоматически замедляет скорость распила.
СИСТЕМА АВТОМАТИЧЕСКОЙ ОЧИСТКИ

Автоматический спрей под давлением для смазки и очистки колес и ленточной пилы.
Предотвращает налипание опилок на шкивы и пилу.
ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ ОСНОВНОГО ДВИГАТЕЛЯ

Обеспечивает настройку скорости вращения полотна пилы для оптимального распила древесины различной твердости; медленный запуск главного двигателя – могут использоваться менее мощные плавкие предохранители.
РЕКУПЕРАЦИЯ ЭНЕРГИИ

Восстановление энергии при возврате каретки. Энергия передается на основной двигатель, что снижает общее потребление электрической энергии.
СКАНЕР

Узел лазерного сканирования бревен и полная оптимизация размеров реза по диаметру и форме бревен.
АВТОМАТИЧЕСКОЕ ПОЗИЦИОНИРОВАНИЕ

При помощи фотоэлементов происходит автоматическое позиционирование бревна в начальную точку после загрузки с накопителя. Увеличивает производительность станка и автоматизацию процесса пиления.
Вертикальная пилорама VTZ-1400
Диаметр пильных шкивов, мм 1400
Ширина пильных шкивов, мм 190
Ширина пильной ленты, мм 206 / 225
Толщина пильной ленты, мм 1,47
Длина пильной ленты, мм 10 550
Мощность основного двигателя, кВт 90
Максимальная высота пропила, мм 1100
Расстояние от пилы до колонны, мм 860
Максимальный диаметр распиливаемого бревна, мм 1200
Габаритные размеры:
Длина, мм 2400
Ширина, мм 2100
Высота, мм 4800
Вес, кг 9000 (с металлоконструкцией)



Наклонная каретка для бревен VZH-1200 SUPERFAST
Зазор между колонами, мм 1400
Зазор между зажимами, мм 190
Максимальный диаметр бревна, мм 206 / 225
Ширина рельсов, мм 1,47
Габаритные размеры:
Длина, мм на заказ
Ширина, мм 2400
Высота, мм 2500
Вес, кг 10 000 кг (4 стойки)
2000 кг на дополнительную стойку
