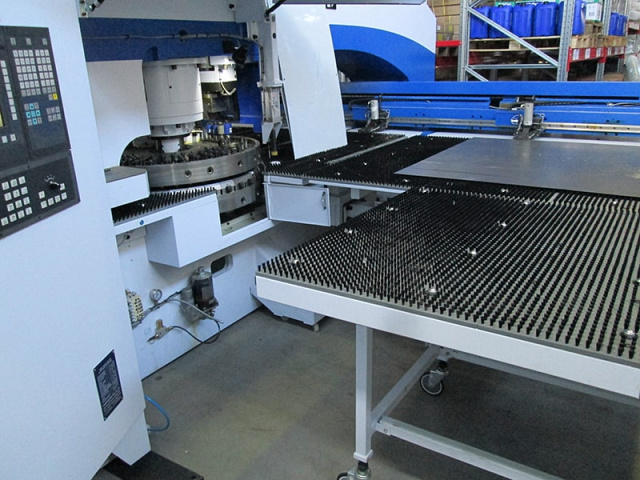

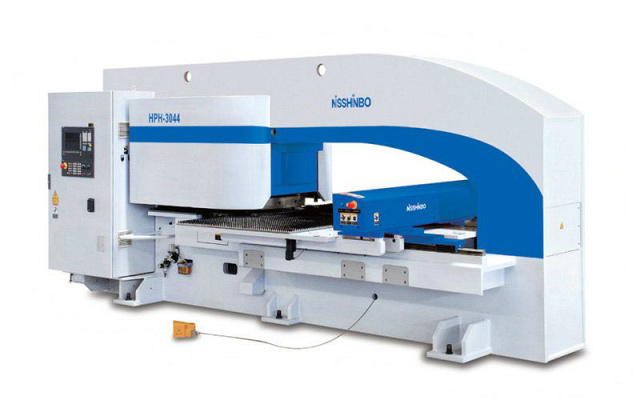

Координатно-пробивные прессы SMD Nisshinbo HPH

SMD
НидерландыНидерланды
Цена по запросу
Связь с ведущим специалистом

Зона обработки: 1250 х 2500 - 1500 х 5000 мм

Номинальное усилие: 30 - 50 т

Вес: 15 000 - 25 500 кг


Преимущества 3

Скорость до 600 ударов в минуту

Количество инструментальных станций до 36

Усилие до 50 тонн

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Прессы данной серии предназначены для операций вырубки, пробивки и формовки с высокой производительностью и точностью на деталях из металлического листа. Данное оборудование наиболее эффективно на производствах с большой номенклатурой деталей и высокой степенью автоматизации.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

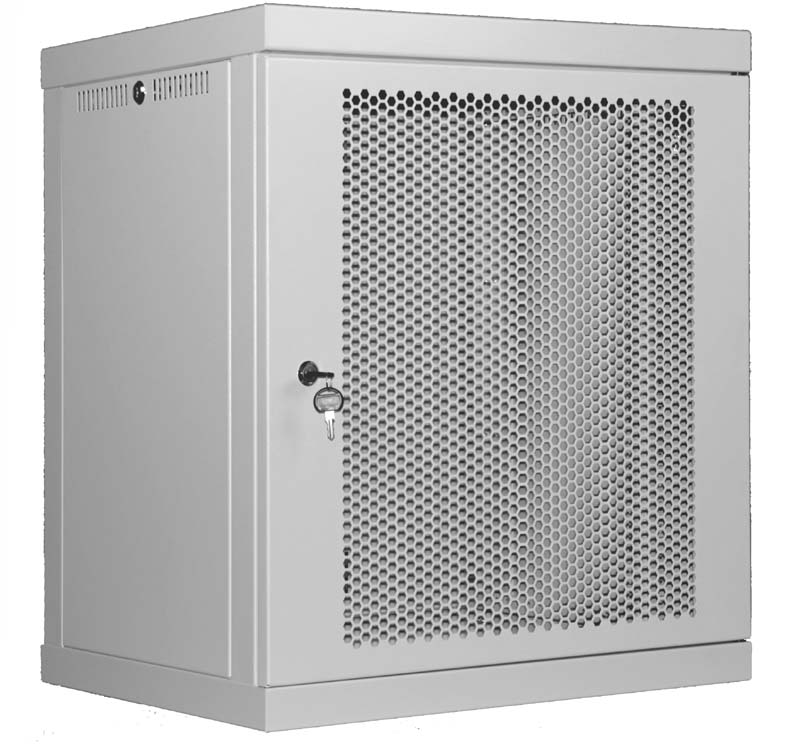

Среди потребителей этого оборудования – производители металлической мебели, строительных и рекламных конструкций, оборудования для торговли и хранения продуктов, предприятия электротехнической, электронной, автомобильной и других отраслей промышленности.

Приборостроение



Электротехническая отрасль



Производство металлической мебели

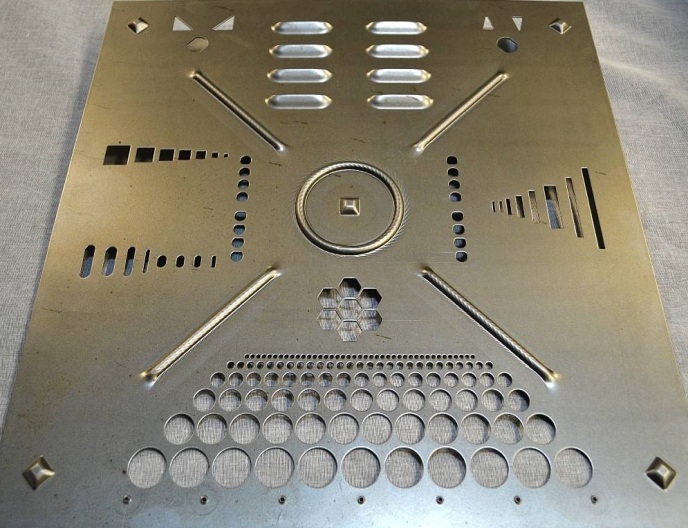

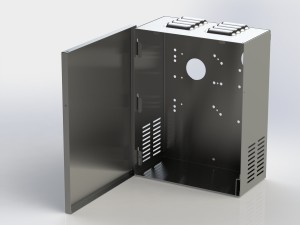

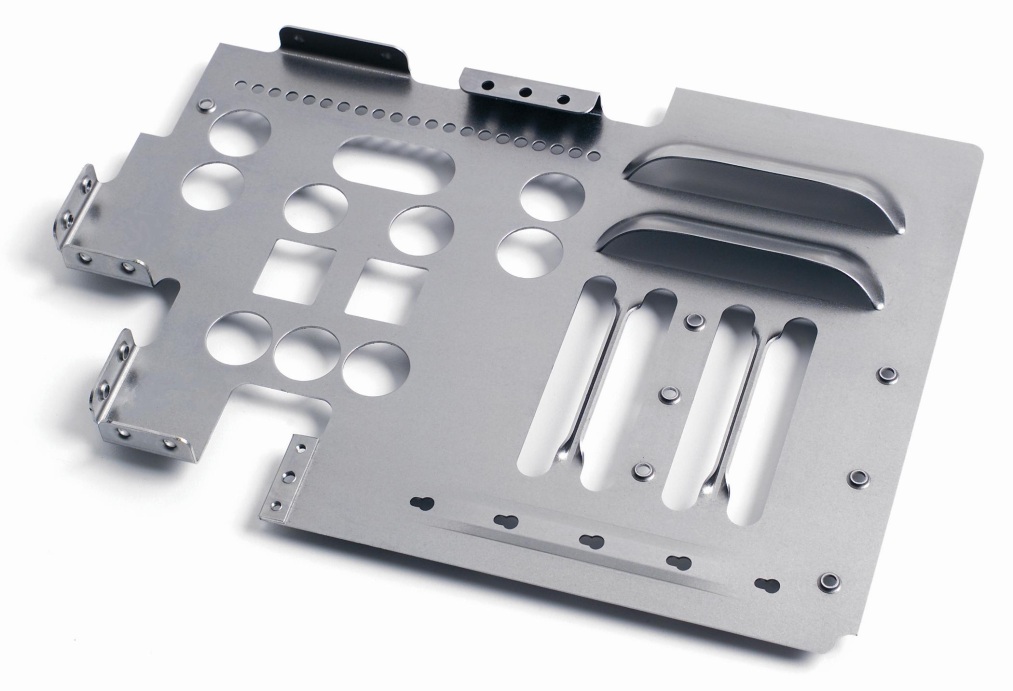

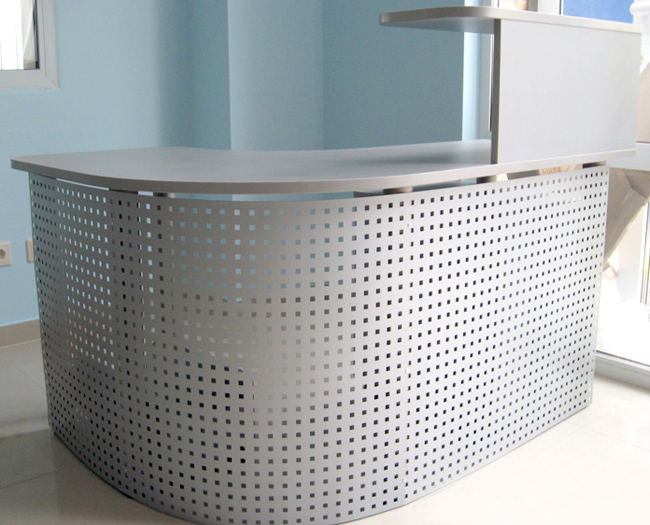

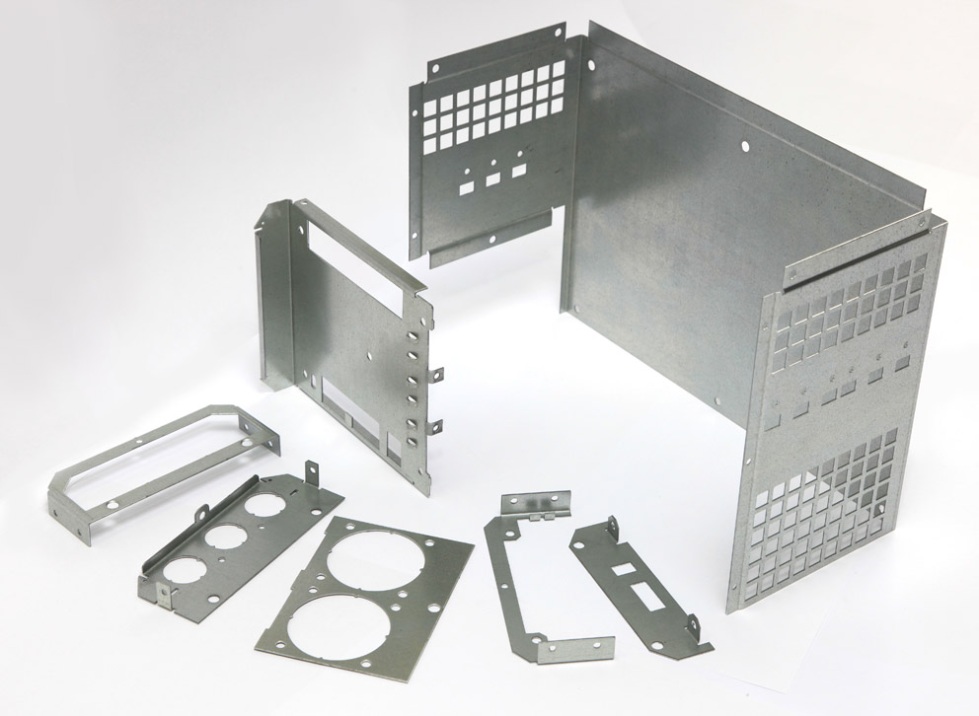

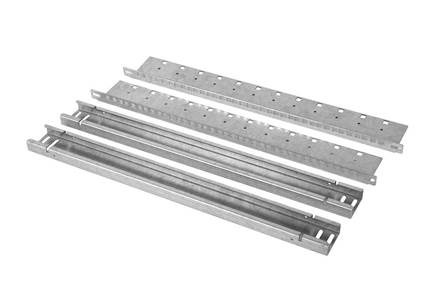

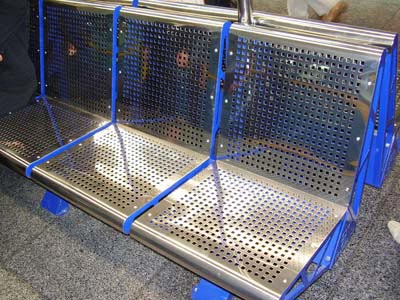

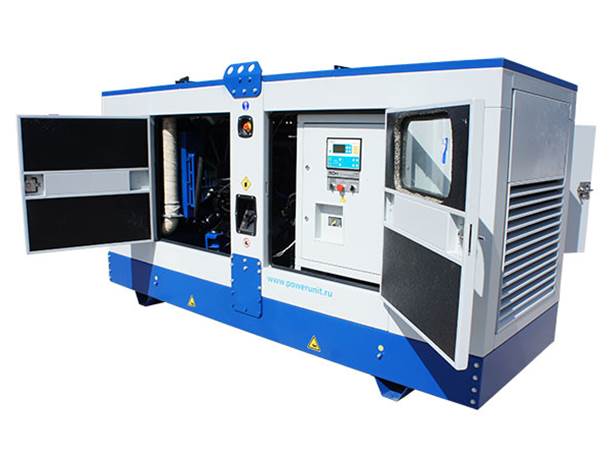

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

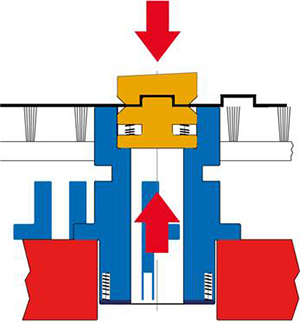

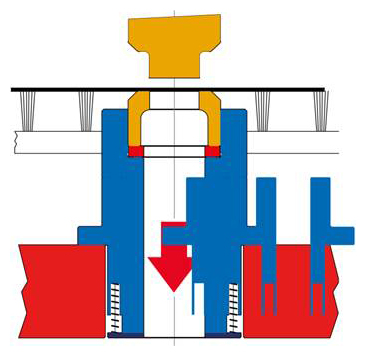

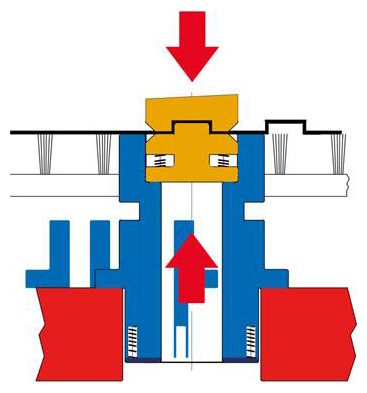

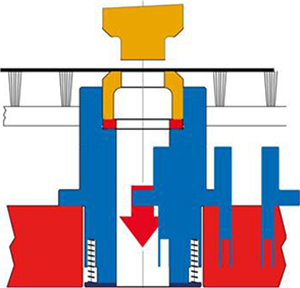

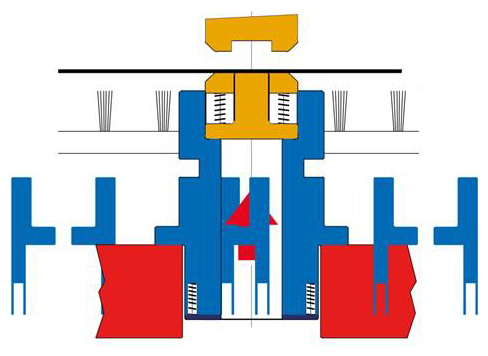

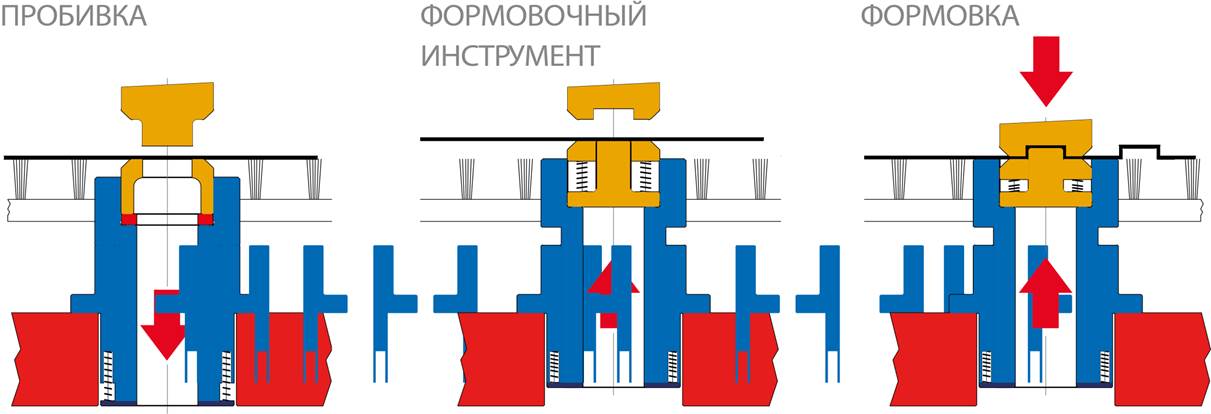

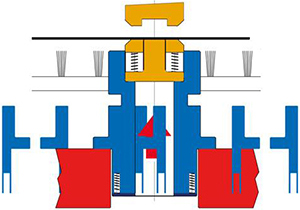

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

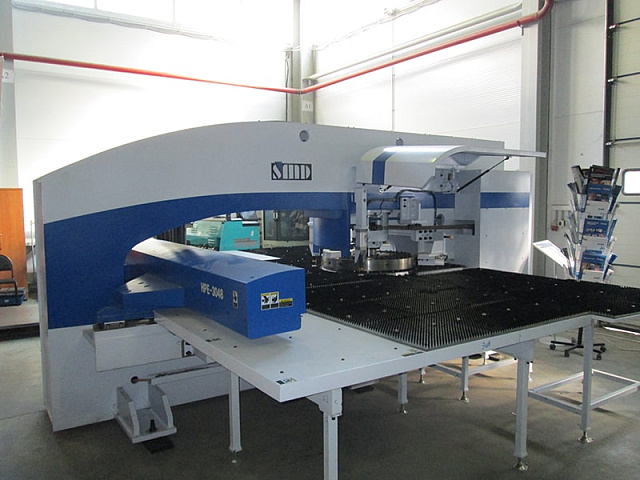

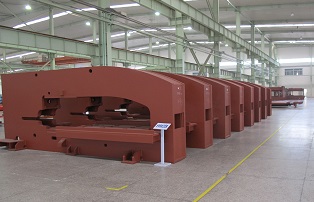

ЗАМКНУТАЯ КОНСТРУКЦИЯ РАМЫ (О-ОБРАЗНАЯ) В ВИДЕ «ЖЁСТКОЙ КОРОБКИ»

После сварки проходит термическую обработку для снятия напряжений, что обеспечивает высокую точность пробивных операций. Рама выполнена в современном эргономичном дизайне, её исполнение обеспечивает легкий доступ ко всем внутренним узлам станка.

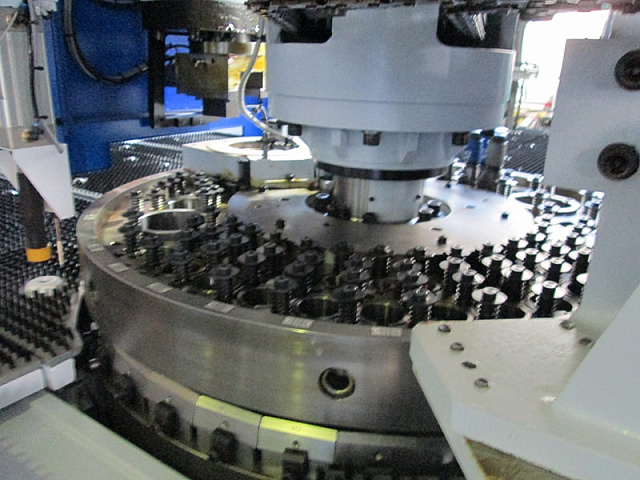

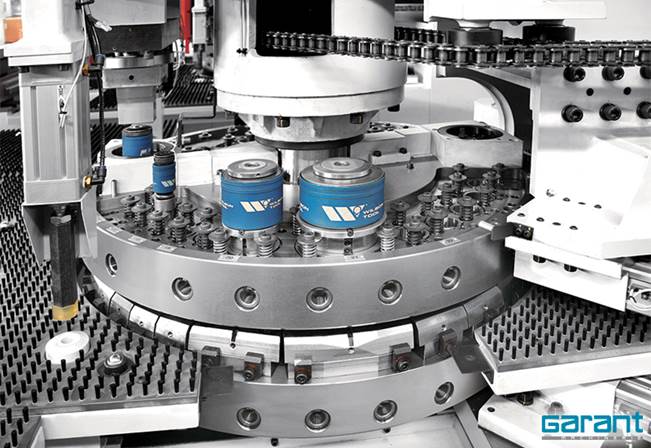

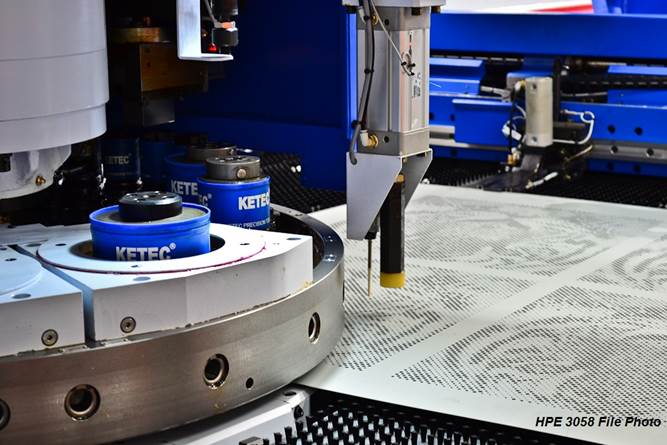

ИНСТРУМЕНТАЛЬНЫЙ БАРАБАН

Изготовлен компанией Nisshinbo (Япония).

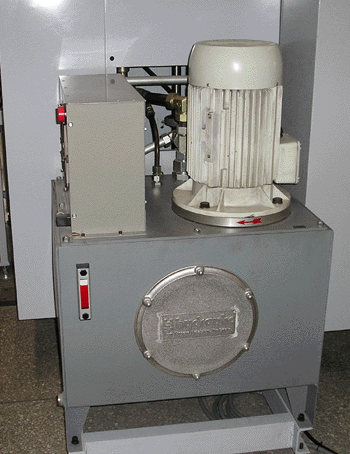

ГИДРАВЛИЧЕСКАЯ СИСТЕМА H+L (ГЕРМАНИЯ)

Характеризуется высокой точностью изготовления гидравлических компонентов, что обеспечивает длительный срок службы рабочего инструмента, устанавливаемого на прессе, низкую шумность, способствует оптимальному потреблению электроэнергии.

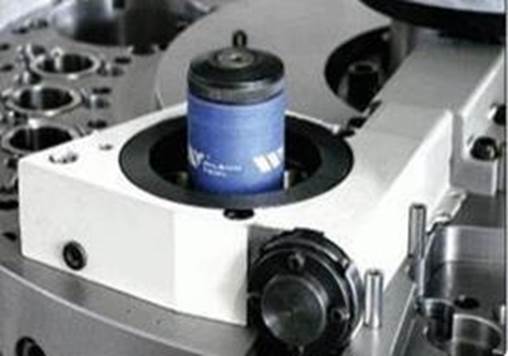

ИНДЕКСНЫЕ СТАНЦИИ

Приводятся в движение серводвигателем с червячным редуктором, который работает в масляной ванне, что обеспечивает высокую износостойкость узла и точность поворота.
КОНСТРУКЦИЯ ТРАВЕРСЫ

Позволяет сохранять точность позиционирования и жесткость в течение всего срока службы пресса и обеспечивает высокую скорость перемещения листового материала.

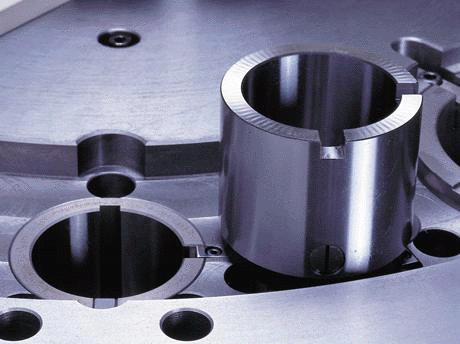

СМЕННЫЕ НАПРАВЛЯЮЩИЕ ВТУЛКИ

Установленные во всех инструментальных станциях, имеют высокую износостойкость, и обеспечивают длительный срок их инструментального барабана.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

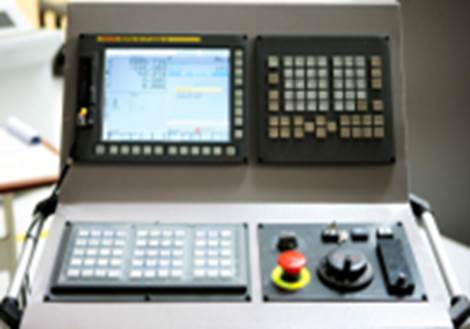

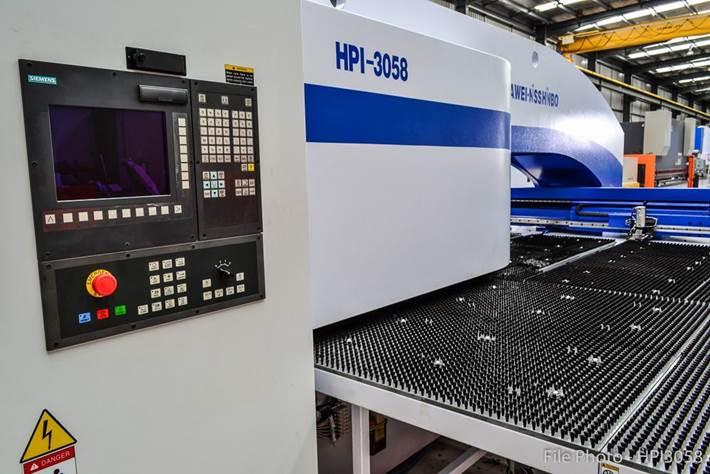

СИСТЕМА ЧПУ SIEMENS 840DSL
ИНСТРУМЕНТАЛЬНЫЙ БАРАБАН

На 38 инструментов, включая 2 индексные станции.

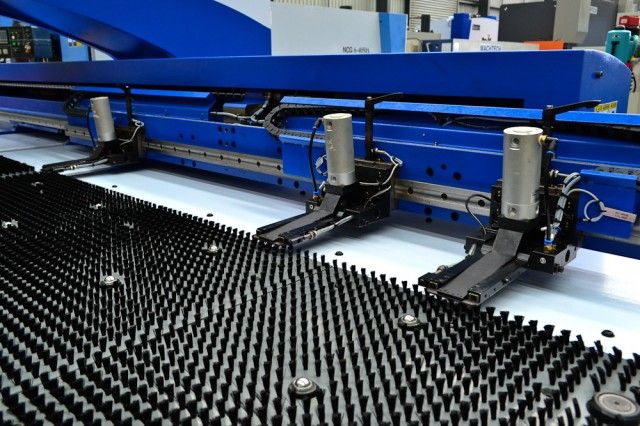

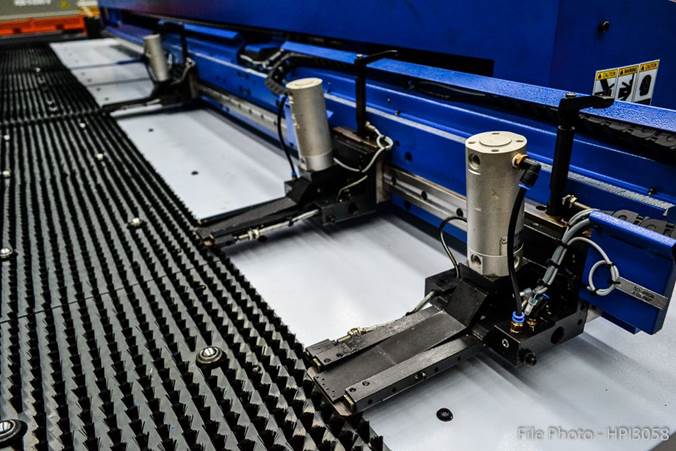

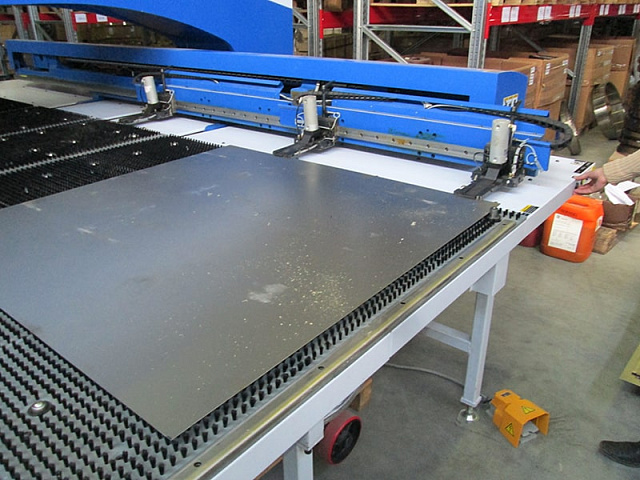

ЗАЖИМЫ ЛИСТА

С пневмоуправлением (модель 3044 – 2 зажима, модели 3048, 3058 – 3 зажима) и датчиком наличия листа.
ПНЕВМОПРИЖИМЫ ЛИСТА ДЛЯ ПЕРЕХВАТА ПО ОСИ X И ДАТЧИК ОБНАРУЖЕНИЯ ДЕФОРМАЦИИ ЛИСТА
ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ
ДЕТЕКТОР ВЫПОЛНЕНИЯ ПРОБИВКИ (ОТСУТСТВИЕ ЗАКЛИНИВАНИЯ ИНСТРУМЕНТА)
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
ВЫНОСНАЯ ПЕДАЛЬ УПРАВЛЕНИЯ С КНОПКОЙ АВАРИЙНОЙ ОСТАНОВКИ



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:


СИСТЕМА ЧПУ FANUC

Альтернативные системы ЧПУ позволяют получить максимально близкое к требованиям заказчика оборудование и совместить с уже имеющимися станками на производстве.

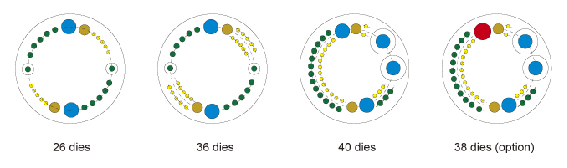

ИЗМЕНЕНИЕ КОНФИГУРАЦИИ ИНСТРУМЕНТАЛЬНОГО БАРАБАНА

Позволяет подобрать оптимальное количество и конфигурацию инструментальных станций удовлетворяющих потребностям производства.

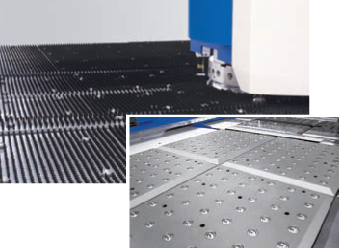

ШАРИКОВЫЙ, ЛИБО КОМБИНИРОВАННЫЙ РАБОЧИЙ СТОЛ

Для перемещения листового металла различной толщины.

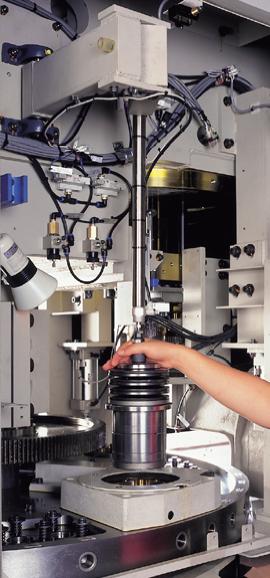

ПОДЪЕМНОЕ УСТРОЙСТВО ДЛЯ СМЕНЫ ИНСТРУМЕНТА

Используется для облегчения замены инструмента станций С, D, E.

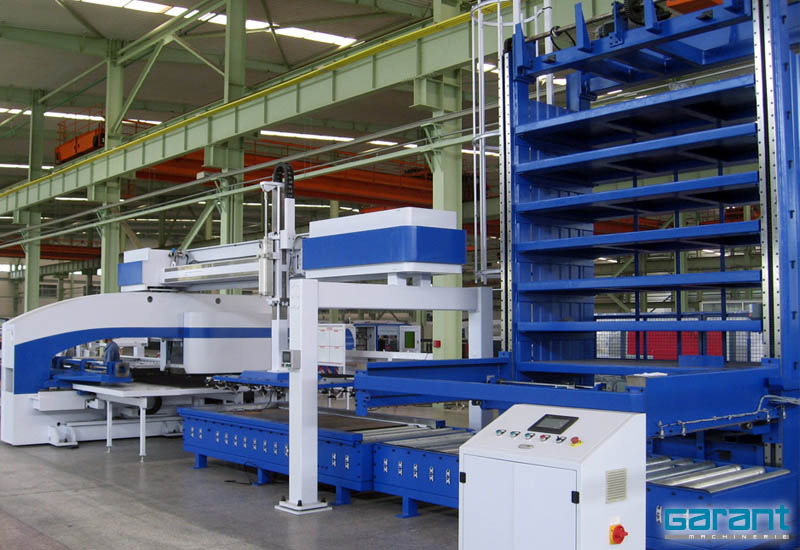

СИСТЕМА АВТОМАТИЧЕСКОЙ ЗАГРУЗКИ ЗАГОТОВОК

Позволяет автоматизировать производство.

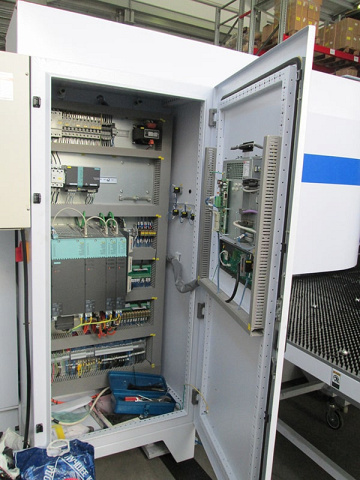

КОНДИЦИОНЕР ДЛЯ ЭЛЕКТРОШКАФА
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CNC CAD С ВЫБОРОМ ЯЗЫКА, ВКЛЮЧАЯ РУССКИЙ
ИЗМЕНЕНИЕ КОЛИЧЕСТВА СТАНЦИЙ В РЕВОЛЬВЕРНОМ БАРАБАНЕ
ФУНКЦИЯ МАСЛЯНОГО ТУМАНА
АВТОМАТИЧЕСКОЕ ПОЗИЦИОНИРОВАНИЕ ЗАЖИМОВ ЛИСТА, В ЗАВИСИМОСТИ ОТ РАЗМЕРОВ ЗАГОТОВКИ
ДОПОЛНИТЕЛЬНЫЙ ЗАЖИМ ЛИСТА
ДОПОЛНИТЕЛЬНАЯ СЕКЦИЯ РАБОЧЕГО СТОЛА 1300 Х 835 ММ
СВЕТОВАЯ СИСТЕМА ЗАЩИТЫ ПЕРИМЕТРА СТАНКА
Модель HPH-3044 HPH-3047 HPH-3048
Номинальное усилие, т 30 30 30
Максимальная зона обработки, мм 1250 х 2500 1250 х 4000 1250 х 5000
Максимальная толщина листа, мм 6,3 6,3 6,3
Максимальный диаметр инструмента, мм 88,9 88,9 88,9
Количество инструментальных станций, шт. 26 (36) 26 (36) 26 (36)
Производительность, уд./мин 600 600 600
Максимальная частота ударов (шаг 1 мм, Ø 6 мм), уд/мин 340 340 340
Максимальная частота ударов (шаг 25,4 мм, Ø 6 мм), уд/мин 215 215 215
Максимальная скорость перемещения листа, м/мин 102 102 102
Максимальная скорость вращения инструментального барабана, об/мин 30 30 30
Управляемые оси, шт. 4 (X, Y, T, C) 4 (X, Y, T, C) 4 (X, Y, T, C)
Мощность двигателя, кВт 21 23 24
Давление воздуха, атм 0,6 0,6 0,6
Габаритные размеры:
Длина, мм 5600 5600 5600
Ширина, мм 2300 4000 5000
Высота, мм 2300 4000 5000
Вес, кг 15 000 16 000 16 000

Модель

HPH-3057 HPH-3058 HPH-5058
Номинальное усилие, т 30 30 50
Максимальная зона обработки, мм 1500 х 4000 1500 х 5000 1500 х 5000
Максимальная толщина листа, мм 6,3 6,3 8
Максимальный диаметр инструмента, мм 88,9 88,9 88,9
Количество инструментальных станций, шт. 26 (36) 26 (36) 26 (36)
Производительность, уд./мин 600 600 800
Максимальная частота ударов (шаг 1 мм, Ø 6 мм), уд/мин 340 340 340
Максимальная частота ударов (шаг 25,4 мм, Ø 6 мм), уд/мин 215 215 215
Максимальная скорость перемещения листа, м/мин 102 102 102
Максимальная скорость вращения инструментального барабана, об/мин 30 30 30
Управляемые оси, шт. 4 (X, Y, T, C) 4 (X, Y, T, C) 4 (X, Y, T, C)
Мощность двигателя, кВт 23 23 24
Давление воздуха, атм 0,6 0,6 0,6
Габаритные размеры:
Длина, мм 6100 6100 6300
Ширина, мм 4000 5000 5000
Высота, мм 2200 2200 2300
Вес, кг 18 000 19 000 25 500

Модель

HPH-5057 HPH-5048 HPH-5044
Номинальное усилие, т 50 50 50
Максимальная зона обработки, мм 1500 х 4000 1250 х 5000 1250 х 2500
Максимальная толщина листа, мм 8 8 8
Максимальный диаметр инструмента, мм 88,9 88,9 88,9
Количество инструментальных станций, шт. 26 (36) 26 (36) 26 (36)
Производительность, уд./мин 800 800 800
Максимальная частота ударов (шаг 1 мм, Ø 6 мм), уд/мин 340 340 340
Максимальная частота ударов (шаг 25,4 мм, Ø 6 мм), уд/мин 215 215 215
Максимальная скорость перемещения листа, м/мин 102 102 102
Максимальная скорость вращения инструментального барабана, об/мин 30 30 30
Управляемые оси, шт. 4 (X, Y, T, C) 4 (X, Y, T, C) 4 (X, Y, T, C)
Мощность двигателя, кВт 24 24 24
Давление воздуха, атм 0,6 0,6 0,6
Габаритные размеры:
Длина, мм 6300 5800 5800
Ширина, мм 4000 5000 2300
Высота, мм 2300 2300 2300
Вес, кг 24 500 22 500 21 000
