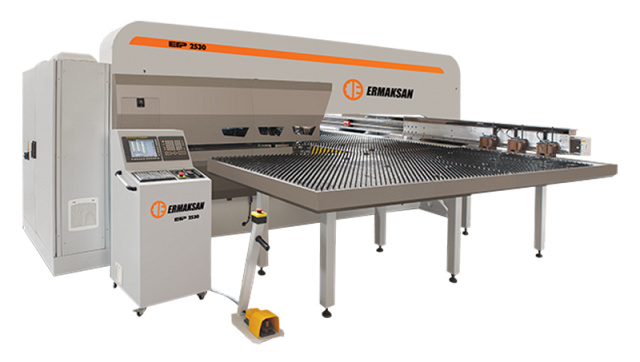

Координатно-пробивные прессы ERMAKSAN. Серия ETP

ERMAKSAN
ТурцияТурция
Цена по запросу
Связь с ведущим специалистом
face-company

Зона обработки: 2500 х 1500 мм

Номинальное усилие: 30 т

Вес: 18 500 кг

НАЗНАЧЕНИЕ:

Прессы данной серии предназначены для операций вырубки, пробивки и формовки с высокой производительностью и точностью на деталях из металлического листа. Данное оборудование наиболее эффективно на производствах с большой номенклатурой деталей и высокой степенью автоматизации.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Среди потребителей этого оборудования – производители металлической мебели, строительных и рекламных конструкций, оборудования для торговли и хранения продуктов, предприятия электротехнической, электронной, автомобильной и других отраслей промышленности.

Приборостроение



Электротехническая отрасль


Производство металлической мебели

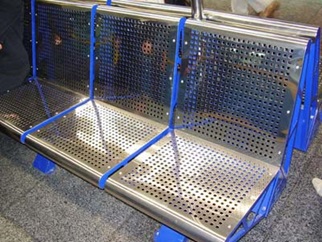

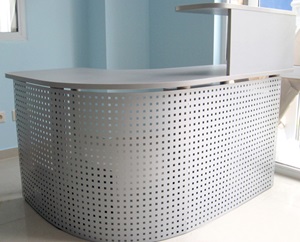

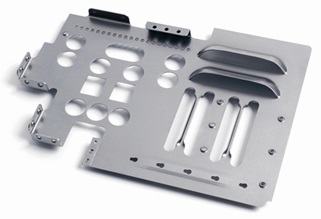

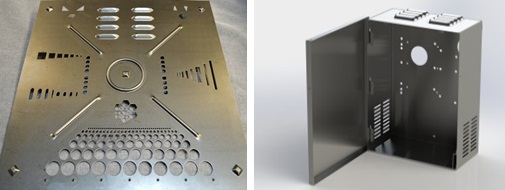

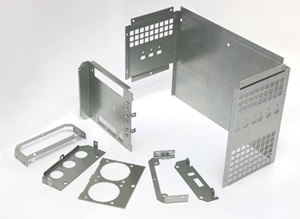

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

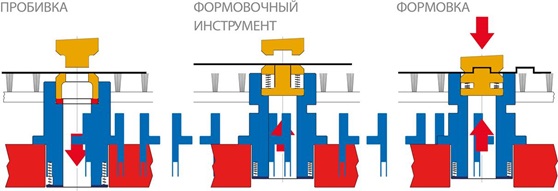

СХЕМЫ ОБРАБОТКИ:




ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Координатно-пробивной пресс ETP – флагман координатно-пробивных прессов компании Ermaksan. Благодаря инструментальной револьверной головке, оснащенной 33-мя станциями для установки пробивного инструмента, на прессе ETP возможно изготавливать детали практически любой сложности без остановок пресса для переустановки инструмента, что в свою очередь значительно повышает производительность и увеличивает выпуск изделий в течение рабочей смены.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЗАМКНУТАЯ КОНСТРУКЦИЯ РАМЫ (О-ОБРАЗНАЯ)

После сварки проходит термическую обработку для снятия напряжений, что обеспечивает высокую точность пробивных операций. Рама выполнена в современном эргономичном дизайне, её исполнение обеспечивает легкий доступ ко всем внутренним узлам станка.

ИНСТРУМЕНТАЛЬНЫЙ БАРАБАН

Это производственное техприспособление моделей Wilson или Mate оснащено высоконадежным набором инструментария, входящего в 33 позиции. На счету индексируемых D-станций три из этих позиций. При производственной необходимости оператор может подключать к работе инструмент станционных блоков 8А, 3В или 1С. Таким образом, общее количество используемого инструментария возрастает до 54-х. Долговечность этому техоборудованию обеспечивают стальные адаптеры, имеющие упрочняющее напыление. Эти приспособления, входящие в комплект данного координатно-пробивного станка, не требуют дополнительного сервисного обслуживания в процессе эксплуатации. Технические операции, для проведения которых необходимо использовать пробивной, придающий формы инструментарий разных видов и конфигураций, удобно осуществлять на этих прессовых станкомашинах.

ИНДЕКСНЫЕ СТАНЦИИ

Проведение техопераций по разрезанию разноконтурных деталей под необходимыми углами возможно при использовании трех автоматических индексных станционных блоков. Эти техприспособления, которыми оборудован этоткоординатно-пробивной пресс Ermaksan ETP, подключают к работе инструментарные единицы в станционных блоках 8А, 3В и 1С (отметим, что по выбору заказчика каждая из них будет укомплектована особым образом). Показатель уровня четкости индекс-позиционирования составляет 0,01 мм.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

СИСТЕМА ЧПУ GE

Модели 18i-PB 10,4” LCD производства фирмы «Fanuc». Система ЧПУ Fanuc и высокоточный датчик позиционирования, с динамическими, бесщеточными серводвигателями альфа серии.

ИНСТРУМЕНТАЛЬНЫЙ БАРАБАН НА 33 ИНСТРУМЕНТА, ВКЛЮЧАЯ 3 ИНДЕКСНЫЕ СТАНЦИИ
Это производственное техприспособление моделей Wilson или Mate оснащено высоконадежным набором инструментария, входящего в 33 позиции. На счету индексируемых D-станций три из этих позиций. При производственной необходимости оператор может подключать к работе инструмент станционных блоков 8А, 3В или 1С. Таким образом, общее количество используемого инструментария возрастает до 54-х. Долговечность этому техоборудованию обеспечивают стальные адаптеры, имеющие упрочняющее напыление. Эти приспособления, входящие в комплект данного координатно-пробивного станка, не требуют дополнительного сервисного обслуживания в процессе эксплуатации. Технические операции, для проведения которых необходимо использовать пробивной, придающий формы инструментарий разных видов и конфигураций, удобно осуществлять на этих прессовых станкомашинах.
СИСТЕМА СЕРВОПРИВОДА ERMAKSANDIRECT
3 АВТОМАТИЧЕСКИХ ЗАЖИМОВ ЛИСТА, СНАБЖЕННЫЕ ДАТЧИКАМИ НАЛИЧИЯ ЛИСТА
ПНЕВМОПРИЖИМЫ ЛИСТА ДЛЯ ПЕРЕХВАТА ПО ОСИ X
ДАТЧИК ОБНАРУЖЕНИЯ ДЕФОРМАЦИИ ЛИСТА
ERMAKSAN HMI И ПО
АЛЮМИНИЕВЫЕ УДЕРЖИВАЮЩИЕ КРЕПЛЕНИЯ
СИСТЕМА АВТОМАТИЧЕСКОЙ ВОЗДУШНО-КАПЕЛЬНОЙ СМАЗКИ ИНСТРУМЕНТА AIRBLOW
МОБИЛЬНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
ФУНКЦИЯ УПРАВЛЕНИЯ НОЖНОЙ ПЕДАЛЬЮ
СИСТЕМА БЕЗОПАСНОСТИ ЗАКЛИНИВАНИЯ ИНСТРУМЕНТА
ЦИФРОВОЙ ИНДИКАТОР ТЕМПЕРАТУРЫ МАСЛА
ПОДДЕРЖКА ОДНОВРЕМЕННОЙ ОБРАБОТКИ НЕСКОЛЬКИХ ДЕТАЛЕЙ И ИНСТРУМЕНТОВ
ЯЩИК ДЛЯ СБОРА ОТХОДОВ ШТАМПОВКИ
СИСТЕМА КОНТРОЛЯ БЕЗОПАСНОСТИ РАБОЧЕЙ ЗОНЫ СТАНКА


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

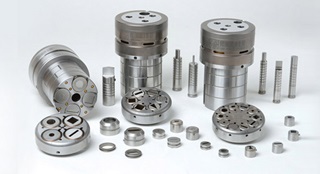

МУЛЬТИ ИНСТРУМЕНТЫ 3,6,8 СТАНЦИЙ
СТОЛ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ С СИСТЕМОЙ ШАРИКОВЫХ ПОДШИПНИКОВ ДЛЯ ЛЕГКОГО СКОЛЬЖЕНИЯ ЛИСТА
УГЛОВОЙ И ФОРМИРОВОЧНЫЙ ИНСТРУМЕНТ ДЛЯ РАЗЛИЧНЫХ РАЗМЕРОВ И ФОРМ
ДАТЧИКИ СВЕТОВОЙ ЗАЩИТЫ (CE СТАНДАРТ)
ДОПОЛНИТЕЛЬНЫЕ ЗАЖИМЫ ДЛЯ ФИКСАЦИИ ЛИСТА
ПЕРЕХОДНИКИ ДЛЯ ИНСТРУМЕНТАЛЬНЫХ СТАНЦИЙ ТИПОРАЗМЕРА (B, C, D)
ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА СО СПЕЦИАЛЬНЫМ ПОКРЫТИЕМ (TIN, TICN, TICN PLUS, MOVIC)
СПУСКНОЙ ЖЕЛОБ
Серия
ETP
Максимальная толщина пробивки с неподвижными станциями:
Максимальная толщина пробивки с автоиндексными станциями:
Система ЧПУ
GE Fanuc 18i-PB
Линейные оси (X, Y)
Все оси оснащены шариковинтовыми парами с серводвигателем Fanuc
Индексные оси
Оснащены серводвигателем Fanuc + редуктором привода Harmonic
Тип стола
щеточный, шариковый, щеточный +, шариковый
Инструментальный барабан (33 станции)
15 неподвижных А станций 1/2", размерами 1,6 – 12,7 мм; 12 неподвижных В станций 1 - 1/4", размерами 12,8 – 31,7 мм; 2 неподвижных С станций 2", размерами 31,8 – 50,8 мм; 1 неподвижных D станций 3 - 1/2", размерами 50,9 – 88,9 мм;  3 индексных D станций 3 - 1/2", размерами 50,9 – 88,9 мм
Габаритные размеры:
