НАЗНАЧЕНИЕ:
Предназначен для распиловки облицованных плит и комплексной обработки столярных изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется на малых предприятиях, личных подсобных хозяйствах и крупных предприятиях как вспомогательное оборудование.
СХЕМЫ ОБРАБОТКИ:
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
ПИЛЬНЫЙ УЗЕЛ |
ФРЕЗЕРНЫЙ УЗЕЛ |
ФУГОВАЛЬНЫЙ УЗЕЛ |
РЕЙСМУСОВЫЙ УЗЕЛ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
ПОДРЕЗНОЙ УЗЕЛ |
СВЕРЛИЛЬНО-ПАЗОВАЛЬНЫЙ УЗЕЛ С ПАТРОНОМ WESTCOTT |
УВЕЛИЧЕНИЕ ДЛИННЫ ФОРМАТНОЙ КАРЕТКИ |
НАПРАВЛЯЮЩИЕ ЛИНЕЙКИ НА КОЖУХ ФРЕЗЕРНОГО УЗЛА |

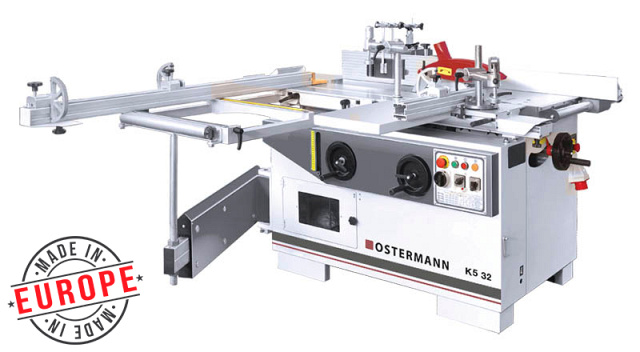

Модель
К5-32
К5-41
Пильный узел
Диаметр пильного диска макс./мин., мм
315 / 250
315 / 250
Диаметр вала, мм
30
30
Максимальная высота пропила 0 / 45°
при ∅ пилы 315 мм, мм
102 / 72
102 / 72
при ∅ пилы 250 мм, мм
70 / 49
70 / 49
Макс. длина пропила, мм
1500
1500
Наклон пильного узла, °
0 - 45
0 - 45
Размеры рабочего стола, мм
1250 х 450
1250 х 450
Размеры форматного стола, мм
1500 х 285
1500 х 285
Мощность двигателя, кВт
2,2
2,2
Обороты вала, об/мин
4000
4000
Фрезерный узел
Диаметр отверстия в рабочем столе, мм
190 / 160 / 105 / 65
190 / 160 / 105 / 65
Частота вращения, об/мин
8000 / 6000 / 3500 / 1400
8000 / 6000 / 3500 / 1400
Мощность двигателя, кВт
2,2
2,2
Длина направляющих линеек, мм
350 х 2
350 х 2
Диаметры отверстия под аспирацию
Под рабочим столом, мм
120
120
На защитном кожухе, мм
120
120
Фуговальный узел
Размеры рабочего стола, мм
1500 х 320
1800 х 410
Размеры ножей, мм
320 х 30 х 3
410 х 35 х 3
Частота вращения, об/мин
5000
4600
Размеры алюминиевой линейки, мм
1100 х 155
1100 х 155
Рейсмусовый узел
Размеры рабочего стола, мм
600 х 316
700 х 406
Толщина обрабатываемой детали, мм
4 - 230
4 - 225
Общие технические данные
Необходимая площадь, м
3,85 х 4,5
4,8 х 5,6
Габаритные размеры:
Длина, мм
1700
2200
Ширина, мм
1300
1500
Высота, мм
900
900
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Модель
К5-32
К5-41
Подрезной узел
∅ пильного диска, мм
120
120
Посадочный ∅, мм
20
20
Частота вращения, об/мин
8000
8000
Мощность двигателя, кВт
0,75
0,75
Сверлильно-пазовальный узел с патроном Westcott
Размеры рабочего стола, мм
250 х 400
300 х 500
Продольный ход, мм
200
210
Поперечный ход, мм
150
250
Вертикальный ход, мм
125
160
Увеличение длинны форматной каретки
Длина каретки = длина пропила, мм
2000 / 2300
2000 / 2300
Расширительный стол, мм
500 х 320
500 х 320
Направляющие линейки на кожух фрезерного узла
Обычные линейки - длина, мм
500 х 2
500 х 2
Интегральные линейки - длина, мм
350 х 2 / 500 х 2
350 х 2 / 500 х 2
∅ фрезерного шпинделя, мм
32 / 35
32 / 35
Эксцентриковый прижим
Упор на каретку для пиления
Форматный стол с телескопической опорой, направляющей телескопической линейкой и 2-мя флажковыми упорами
Шипорезный комплект (чугунный стол и кожух под фрезы ∅ 320мм)
Однофазное напряжение питания станка (220 В)
Прижимное устройство для фрезы Mori
Разделение станка на 2 части: фуговально-рейсмусовый и пильно-фрезерный
