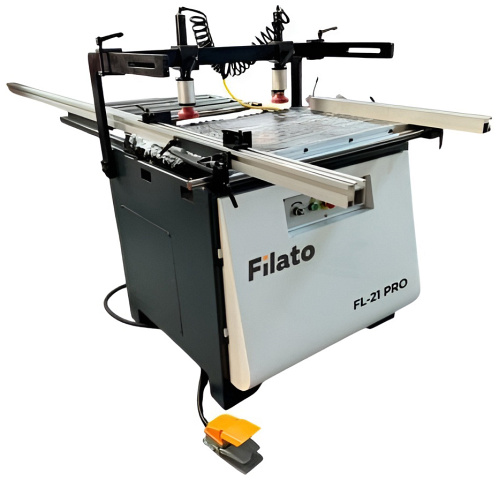

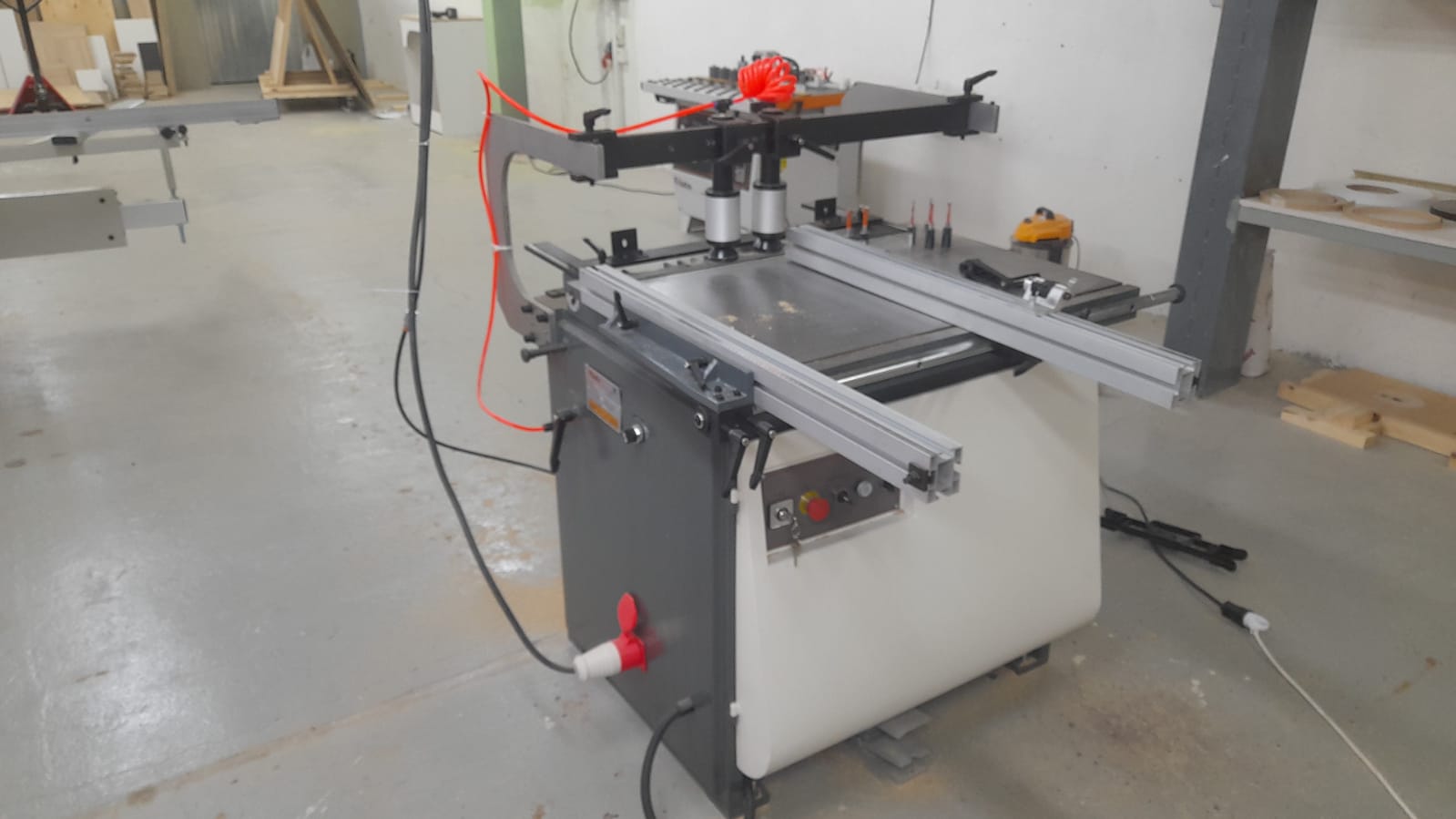

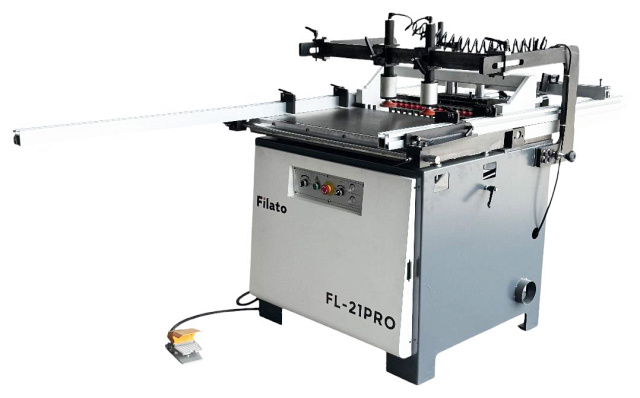

Сверлильно-присадочный станок Filato. Модель FL-21 PRO
Китай
Кол-во шпинделей: 21 шт
Расстояние между крайними шпинделями:
640 мм
Макс. глубина сверления: 50 мм
Самый доступный станок на рынке!• Удобная система настройки глубины сверления
• Широкий рабочий стол
• 10 быстросменных патронов в базовой комплектации
• Интегрированная система обдува
| Модель | FL-21 PRO |
| Кол-во шпинделей, шт. | 21 |
| Расстояние между двумя соседними шпинделями, мм | 32 |
| Количество сверлильных траверс, шт. | 1 |
| Расстояние между двумя крайними шпинделями, мм | 40 |
| Размер рабочего стола, мм | 340 x 1110 |
| Макс. глубина сверления, мм
| 50 |
| Частота вращения шпинделей, об/мин | 3000 |
| Мощность электродвигателя, кВт | 1,5 |
| Рабочее давление, атм. | 6 - 8 |
| Габаритные размеры: | |
| Длина, мм | 1200 |
| Ширина, мм | 950 |
| Высота, мм | 1450 |
| Вес, кг | 300 |
НАЗНАЧЕНИЕ:
Станок используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применён для сверления отверстий под 45 и под 90 градусов для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | СВЕРЛИЛЬНАЯ ГРУППА Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с возможностью фиксации в промежуточных положениях; Это дает возможность сверления и в пласть, и в торец деталей, а также сверления под углом 45 градусов. |
| | ПНЕВМОПРИЖИМЫ Деталь жестко фиксируется двумя вертикальными пневматическими прижимами, что позволяет произвести сверление без сдвига детали. |

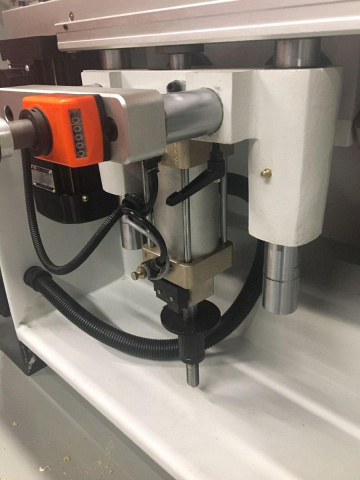

| | СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ Удобный узел благодаря специальной миллиметровой шкале позволяет быстро и точно установить требуемую глубину сверления отверстий. |
| | БАЗИРУЮЩИЕ ЛИНЕЙКИ В комплект поставки включены 2 профильных алюминиевых линейки с миллиметровой шкалой длиной 1500 мм, с четырьмя откидными упорами для быстрого позиционирования заготовок. |
| | БЫСТРОСЪЕМНЫЕ ПАТРОНЫ В комплект поставки включены 10 быстросъемных патронов и 2 сверла для запуска станка. |
| | КОМПЛЕКТ ЗИП В комплект ЗИП входит все необходимое для обслуживания станка. |

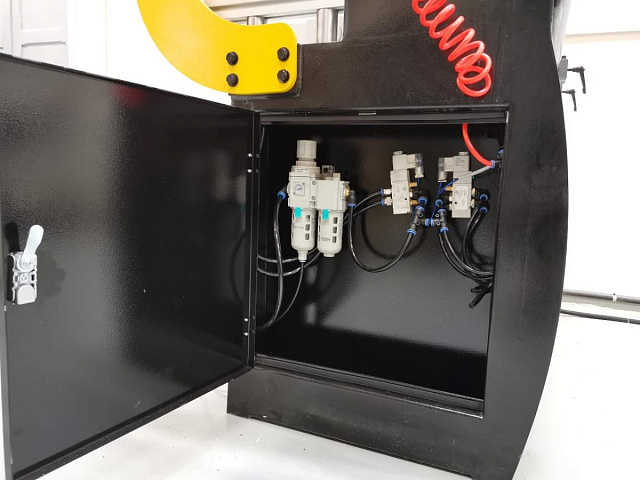

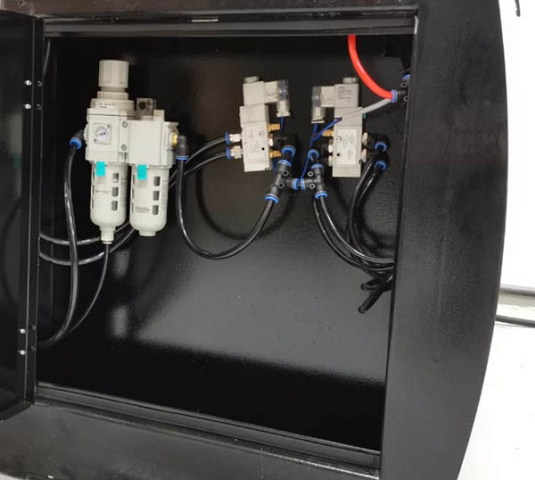

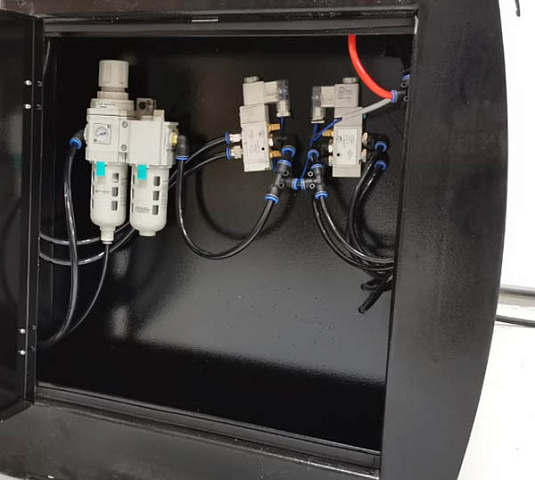

| | БЛОК ПОДГОТОВКИ ВОЗДУХА Располагается в отдельном шкафу, что позволяет избежать засорения пневмосистемы. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| 2 ПНЕВМОЦИЛИНДРА |
| 2 БАЗИРУЮЩИЕ ЛИНЕЙКИ ПО 1,5 М и 4 ПЕРЕКИДНЫХ УПОРА |
| 2 БАЗИРУЮЩИХ УПОРА ПО 40 СМ НА ЦИЛИНДРИЧЕСКОЙ НАПРАВЛЯЮЩЕЙ |
| 10 БЫСТРОСМЕННЫХ ПАТРОНОВ |
| 2 СВЕРЛА |
| ПИСТОЛЕТ ДЛЯ ОБДУВА |
| КОМПЛЕКТ ЗИП |
