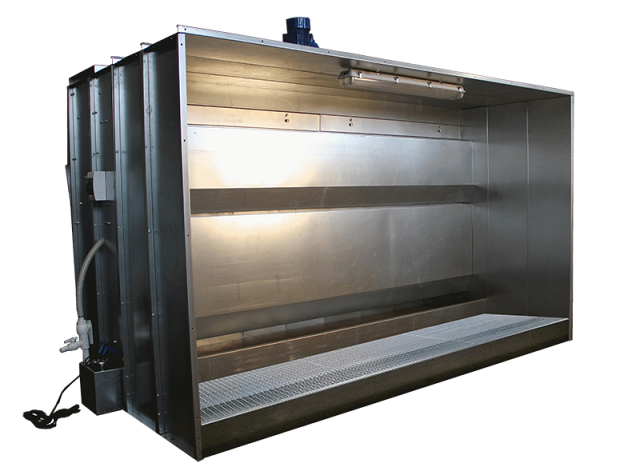

Покрасочная камера с водяной завесой и водяным полом RTM. Серия WSF

Цена по запросу
Связь с ведущим специалистом
face-company

Рабочая ширина: 2000 - 6000 мм

Глубина: 220 - 2220 мм

Фильтрация: водяная

Водяной пол: да

Материал каскада: оцинкованная сталь

Возможно изготовление по Вашим размерам


РАЗМЕРЫ:

Описание: Водяная высоты Описание: Водяная вид сбоку



* РАЗМЕРЫ, ЗАВИСЯЩИЕ ОТ КОМПЛЕКТАЦИИ ОПЦИЯМИ:

УВЕЛИЧЕНИЕ ГЛУБИНЫ РАБОЧЕЙ ЗОНЫ


УВЕЛИЧЕНИЕ ДЛИНЫ ВОДЯНОГО ПОЛА

Водяной пол
1000 х 300
1500 х 300
2000 х 300

НАЗНАЧЕНИЕ:

Окрасочная камера – оборудование, предназначенное для cущественного повышения качества лакокрасочных покрытий через отведение загрязненного воздуха и крупных частиц мусора из рабочей зоны. Окрасочная камера позволяет увеличить производительность малярных участков, поддерживать рабочее место в чистоте, создает комфортные условия работы, исключает образование взрывоопасных концентраций ЛКМ.

Создаваемый вентилятором воздушный поток отводит взвесь ЛКМ/клея из рабочей зоны. Загрязненный воздух очищается, проходя через водяную завесу. Крупные частицы мусора попадают в поддон с водой, находящийся под рабочей зоной.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Камера применяется на предприятиях любой сферы деятельности, где производятся операции нанесения ЛКМ или клея распылением на различные материалы.

Камера удовлетворяет требованиям противопожарной и санитарной безопасности.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:


СХЕМА ОБРАБОТКИ:




ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
1. Фронтальные завесы обоих каскадов изготовлены из нержавеющей стали, что значительно продлевает срок службы.
2. Расположение ванночки посередине дает ряд преимуществ:
  • Уменьшаются габариты камеры.
  • По сути она является нижней точкой и весь шлам будет собираться там. Не нужно собирать его по всему поддону.
3. Многоразовые кокосовые фильтры – дополнительное эффективное фильтрование. По мере загрязнения легко извлекаются и промываются водой.
4. Светильник взрывозащищённый, светодиодный - световой поток 5000 Лм.
5. Активный водяной пол.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

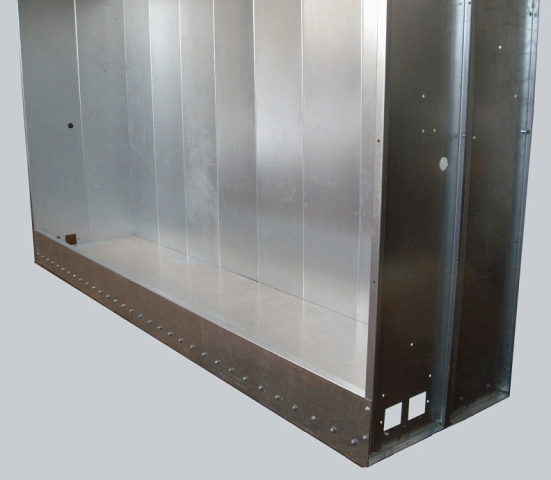

СБОРНЫЙ КОРПУС И ОТСТАИВАЮЩАЯ ВАННАЯ

Изготовлены из оцинкованной стали с большим количеством продольных, поперечных и вертикальных ребер жесткости. Обеспечивает долговечность эксплуатации и снижение вибрации в процессе работы.

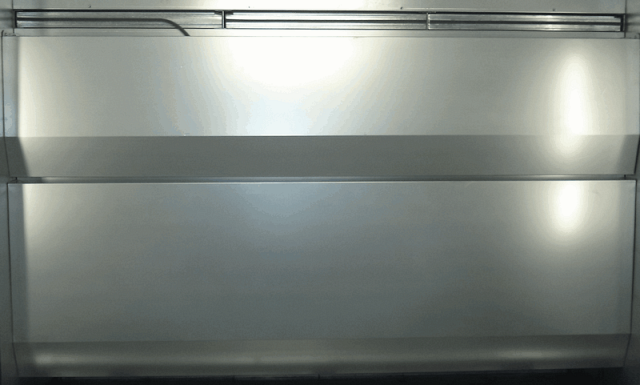

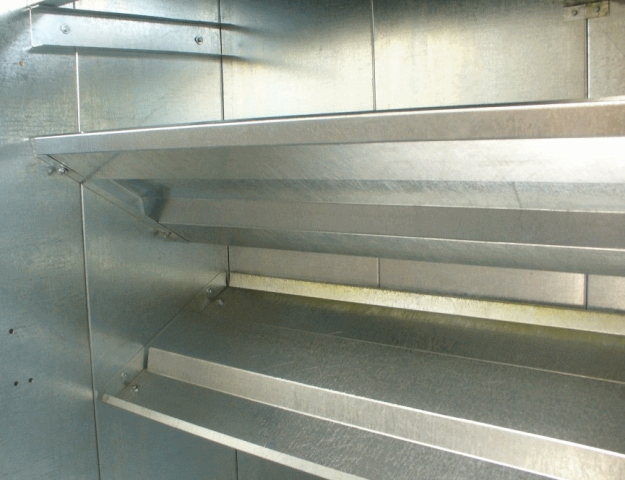

ДВОЙНОЙ КАСКАД ВОДЯНЫХ ЗАВЕС

Фронтальные завесы обоих каскадов  имеют быстросъемное исполнение. Благодаря этому не только обеспечивается полный доступ внутрь камеры для обслуживания, но и появляется техническая возможность заузить просвет между нижним краем завесы и водой в расположенной ниже ванной. Для верхнего каскада – это ванна нижнего каскада, а для нижнего каскада – это отстаивающая ванная.

Такое исполнение имеет ряд преимуществ, основными среди которых являются:

  • из-за отсутствия длинных участков свободного падения воды, исключается образование брызг как в верхней, так и в нижней части рабочей зоны;
  • вода, срывающаяся с нижней кромки водяной завесы, создает плотный поток, дополнительно очищающий воздух от взвесей, что исключает необходимость установки разбрызгивателей воды;
  • скорость потока воздуха после попадания внутрь покрасочной кабины снижается в 4 - 5 раз, что позволяет взвесям оседать в отстаивающую ванную, повышая степень очистки выбрасываемого воздуха.

ПРИСТАВНАЯ ВАННОЧКА ДЛЯ РАЗМЕЩЕНИЯ НАСОСА

Расположение ванночки – универсальное (слева или справа от камеры). Таким образом, сторона обслуживания может быть выбрана во время монтажа.

Расположение зоны обслуживания снаружи камеры позволяет осуществлять визуальный контроль работы и избегать наружного загрязнения насоса, которое приводит к его перегреву и преждевременному выходу из строя.

Расположенные снаружи задвижки позволяют легко регулировать поток воды в водяных завесах, а также производить штатным насосом быстрый слив воды из камеры при ее плановом обслуживании.

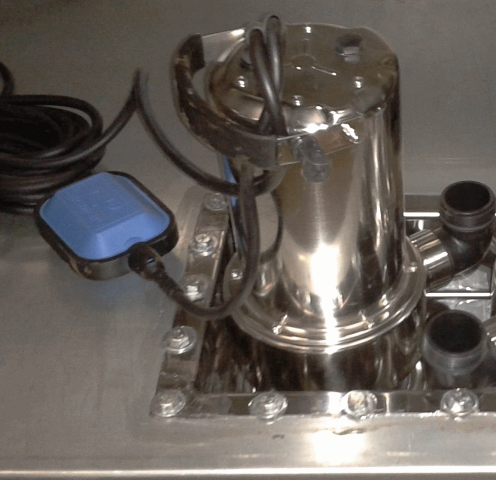

ЦИРКУЛЯЦИОННЫЙ НАСОС

Компоненты насоса изготовлены из нержавеющей стали. Благодаря этому насос прокачивает сгустки шламов ЛКМ диаметром до 35 мм. Встроенная система защиты от перегрева.

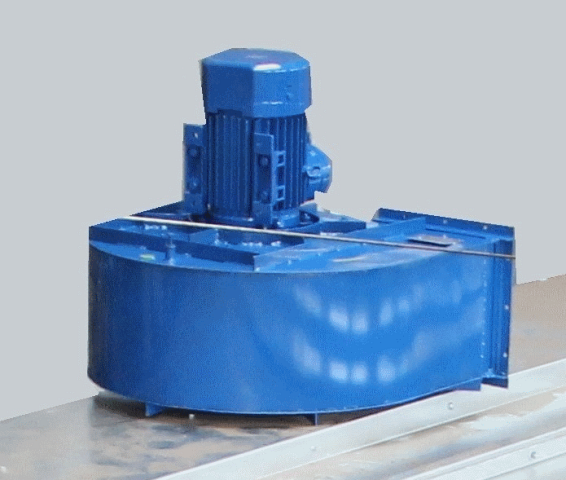

ВЕНТИЛЯТОР ВЫТЯЖНОЙ

  • Взрывозащищенный с несущим корпусом бесфланцевого исполнения.
  • Благодаря установке через резиновую прокладку непосредственно на крышу камеры и размещению в зоне установки вентилятора дополнительных усилителей, минимизируются вибрации, образующиеся в результате засорения лопаток вентилятора при интенсивной работе покрасочной камеры.

УСТРОЙСТВА ДЛЯ ДОПОЛНИТЕЛЬНОЙ ФИЛЬТРАЦИИ ВОЗДУХА

  • Многоразовые кокосовые фильтры – дополнительное эффективное фильтрование. По мере загрязнения легко извлекаются и промываются водой.

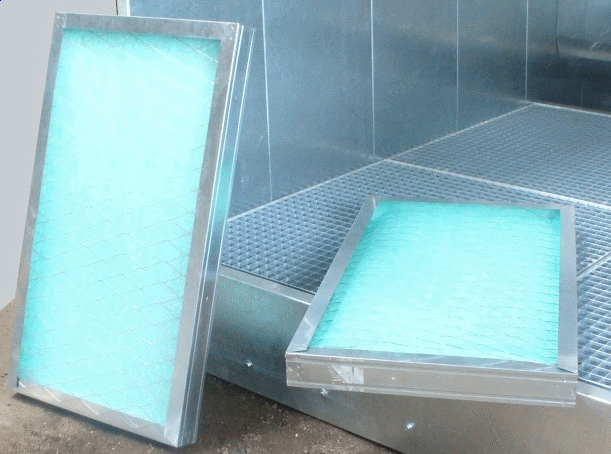

  • Быстросъемные фильтровальные кассеты с недорогим сменным элементом – стекловолоконным фильтром.

ЭЛЕКТРИЧЕСКИЙ ЩИТ УПРАВЛЕНИЯ

Содержит элементы управления электрооборудованием камеры. Выполнен пластиковом корпусе с автоматическими выключателями – для размещения вне взрывоопасной зоны

СВЕТИЛЬНИК

Взрывозащищённый, светодиодный - световой поток 5000 ЛМ.

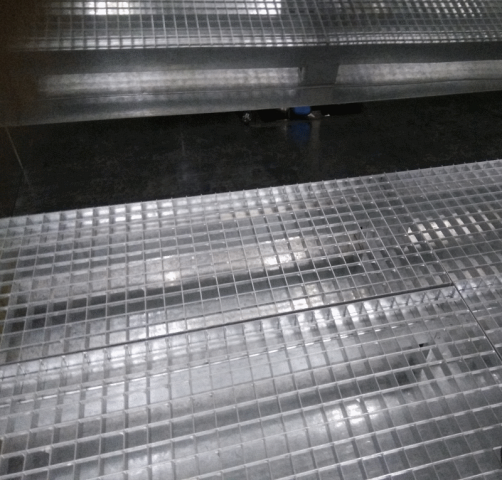

ВОДЯНОЙ ПОЛ

Ванная водяного пола является единым целым с отстаивающей ванной покрасочной камеры и имеет высоту 300 мм от уровня пола цеха. Таким образом, не требуется установка каких-либо сходен, что облегчает перемещение оператора. Большой объем воды, заполняющий ванну, позволяет увеличить интервал очистки от накопившихся шламов лакокрасочных материалов, снижая  время технологических простоев. Оцинкованные решетки, накрывающие водяной пол, выдерживают нагрузку на след не менее 200 кг, и 450 кг/м².


ПРИНЦИП РАБОТЫ:


  • Часть распыленного маляром лакокрасочного материала не попадает на изделие. При этом в воздухе образуется мелкая пыль из быстросохнущих компонентов лака – перепыл, который благодаря покрасочной кабине удаляется из рабочей зоны параллельным полу потоком воздуха.
  • Существенная часть лаковой пыли осаждается на водяной завесе (до 85%).
  • Дополнительные системы фильтрации (опция) – лабиринт из преградительных панелей, многократно меняющих направление потока воздуха, а также быстросъемные кассеты с недорогим сменным элементом – стекловолоконным фильтром позволяют достичь степени очистки от твердых частиц вплоть до 99%.
  • «Побочным эффектом» использования воды в системе фильтрации является абсорбция растворителей в начале работы камеры. После насыщения воды молекулами растворителя, поглощение «запахов» прекращается, а иллюзия их фильтрации исчезает.
