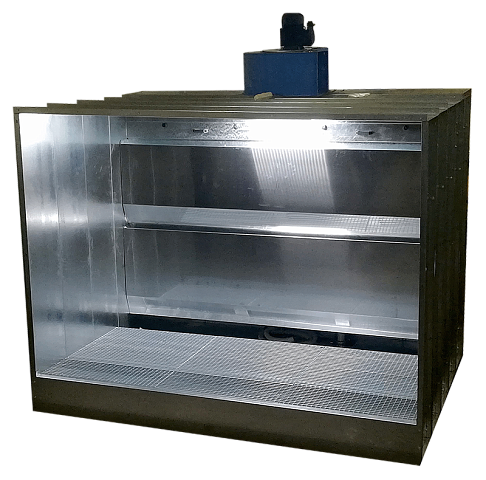

Покрасочная камера с водяной завесой RTM. Серия WS PRO

В наличии
Топ продаж
Покрасочная камера с водяной завесой RTM. Серия WS PRO
  • Производитель: RTM

  • Рабочая ширина: 2000 - 6000 мм

    Глубина: 220 - 2220 мм

    Фильтрация: водяная

    Водяной пол: да (ОПЦИЯ)

    Материал каскада: нержавейка

    Возможно изготовление по Вашим размерам

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Окрасочная камера – оборудование, предназначенное для cущественного повышения качества лакокрасочных покрытий через отведение загрязненного воздуха и крупных частиц мусора из рабочей зоны. Окрасочная камера позволяет увеличить производительность малярных участков, поддерживать рабочее место в чистоте, создает комфортные условия работы, исключает образование взрывоопасных концентраций ЛКМ.

Создаваемый вентилятором воздушный поток отводит взвесь ЛКМ/клея из рабочей зоны. Загрязненный воздух очищается, проходя через водяную завесу. Крупные частицы мусора попадают в поддон с водой, находящийся под рабочей зоной.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Камера применяется на предприятиях любой сферы деятельности, где производятся операции нанесения ЛКМ или клея распылением на различные материалы. Камера удовлетворяет требованиям противопожарной и санитарной безопасности.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:


СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
1. Фронтальные завесы обоих каскадов изготовлены из нержавеющей стали, что значительно продлевает срок службы
2. Расположение ванночки посередине дает ряд преимуществ:
  • Уменьшаются габариты камеры.
  • По сути она является нижней точкой и весь шлам будет собираться там. Не нужно собирать его по всему поддону.
3. Многоразовые кокосовые фильтры – дополнительное эффективное фильтрование. По мере загрязнения легко извлекаются и промываются водой.
4. Светильник взрывозащищённый, светодиодный, более мощный - световой поток 10 000 Лм.
5. Активный водяной пол.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СБОРНЫЙ КОРПУС И ОТСТАИВАЮЩАЯ ВАННАЯ

Изготовлены из оцинкованной стали с большим количеством продольных, поперечных и вертикальных ребер жесткости. Обеспечивает долговечность эксплуатации и снижение вибрации в процессе работы.

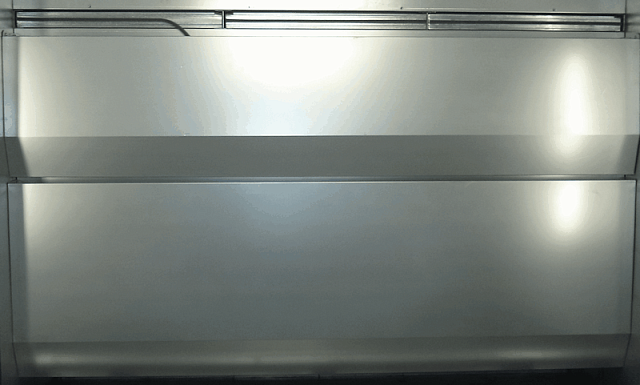

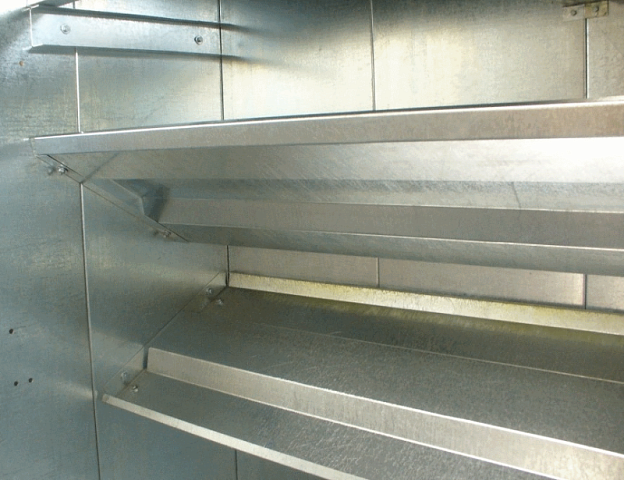

ДВОЙНОЙ КАСКАД ВОДЯНЫХ ЗАВЕС

Фронтальные завесы обоих каскадов изготовлены из нержавеющей стали, что значительно продлевает срок службы. Они имеют быстросъемное исполнение.Благодаря этому не только обеспечивается полный доступ внутрь камеры для обслуживания, но и появляется техническая возможность заузить просвет между нижним краем завесы и водой в расположенной ниже ванной. Для верхнего каскада – это ванна нижнего каскада, а для нижнего каскада – это отстаивающая ванная.

Такое исполнение имеет ряд преимуществ, основными среди которых являются:

  • из-за отсутствия длинных участков свободного падения воды, исключается образование брызг как в верхней, так и в нижней части рабочей зоны;
  • вода, срывающаяся с нижней кромки водяной завесы, создает плотный поток, дополнительно очищающий воздух от взвесей, что исключает необходимость установки разбрызгивателей воды;
  • скорость потока воздуха после попадания внутрь покрасочной кабины снижается в 4 - 5 раз, что позволяет взвесям оседать в отстаивающую ванную, повышая степень очистки выбрасываемого воздуха.

ВАННОЧКА ДЛЯ РАЗМЕЩЕНИЯ НАСОСА

Расположение ванночки посередине дает ряд преимуществ:

  • Уменьшаются габариты камер-По сути она является нижней точкой  и весь шлам будет собираться там. Не нужно собирать по всему поддону

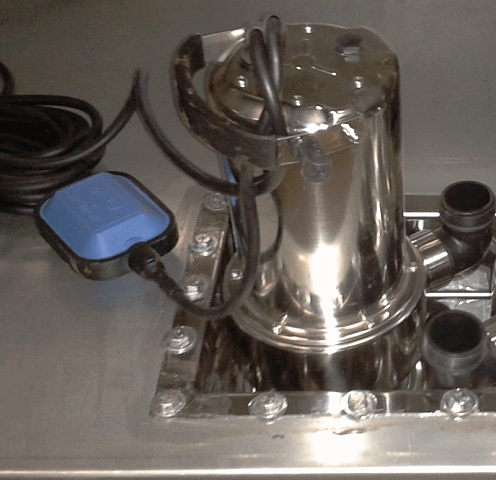

ЦИРКУЛЯЦИОННЫЙ НАСОС

Компоненты насоса изготовлены из нержавеющей стали. Благодаря этому насос прокачивает сгустки шламов ЛКМ диаметром до 35 мм. Встроенная система защиты от перегрева.

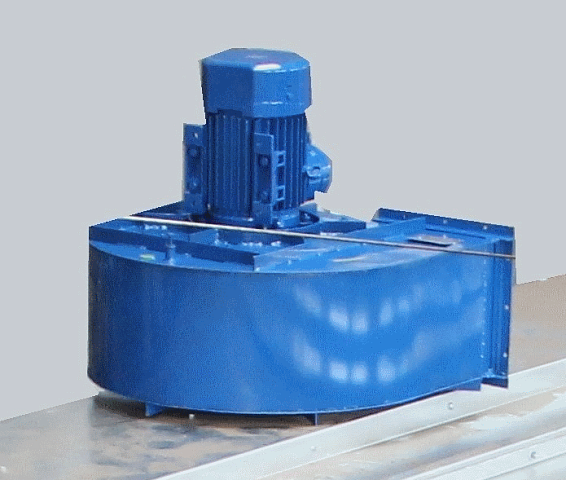

ВЕНТИЛЯТОР ВЫТЯЖНОЙ

  • Взрывозащищенный с несущим корпусом бесфланцевого исполнения.
  • Благодаря установке через резиновую прокладку непосредственно на крышу камеры и размещению в зоне установки вентилятора дополнительных усилителей, минимизируются вибрации, образующиеся в результате засорения лопаток вентилятора при интенсивной работе покрасочной камеры.

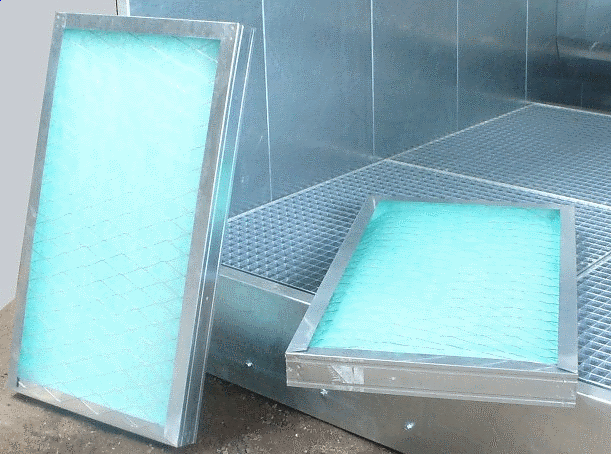

УСТРОЙСТВА ДЛЯ ДОПОЛНИТЕЛЬНОЙ ФИЛЬТРАЦИИ ВОЗДУХА

  • Многоразовые кокосовые фильтры – дополнительное эффективное фильтрование. По мере загрязнения легко извлекаются и промываются водой.

  • Быстросъемные фильтровальные кассеты с недорогим сменным элементом – стекловолоконным фильтром.

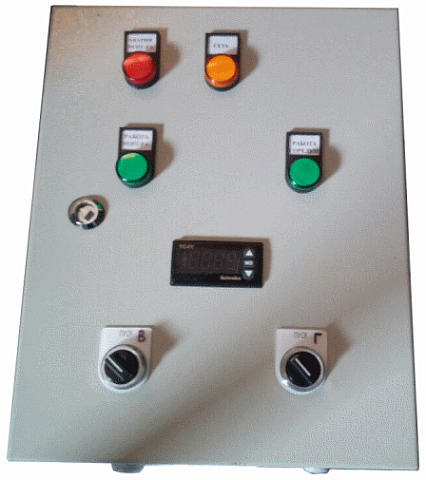

ЭЛЕКТРИЧЕСКИЙ ЩИТ УПРАВЛЕНИЯ

Содержит элементы управления электрооборудованием камеры. Выполнен пластиковом корпусе с автоматическими выключателями – для размещения вне взрывоопасной зоны

СВЕТИЛЬНИК

Взрывозащищённый, светодиодный, более мощный - световой поток 10 000 ЛМ.

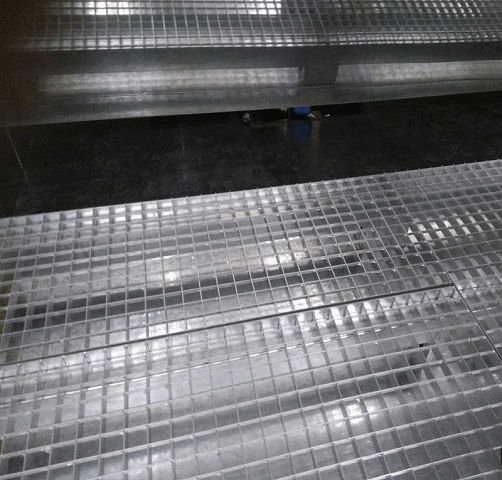

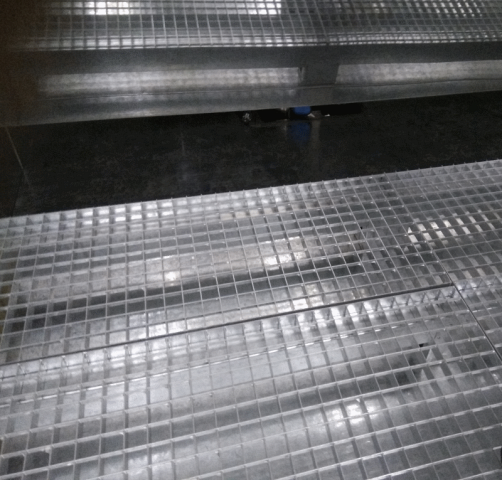

ВОДЯНОЙ ПОЛ

Ванная водяного пола является единым целым с отстаивающей ванной покрасочной камеры и имеет высоту 300 мм от уровня пола цеха. Таким образом, не требуется установка каких-либо сходен, что облегчает перемещение оператора. Большой объем воды, заполняющий ванну, позволяет увеличить интервал очистки от накопившихся шламов лакокрасочных материалов, снижая  время технологических простоев. Оцинкованные решетки, накрывающие водяной пол, выдерживают нагрузку на след не менее 200 кг, и 450 кг/м².


ПРИНЦИП РАБОТЫ:


  • Часть распыленного маляром лакокрасочного материала не попадает на изделие. При этом в воздухе образуется мелкая пыль из быстросохнущих компонентов лака – перепыл, который благодаря покрасочной кабине удаляется из рабочей зоны параллельным полу потоком воздуха.
  • Существенная часть лаковой пыли осаждается на водяной завесе (до 85%).
  • Дополнительные системы фильтрации (опция) – лабиринт из преградительных панелей, многократно меняющих направление потока воздуха, а также быстросъемные кассеты с недорогим сменным элементом – стекловолоконным фильтром позволяют достичь степени очистки от твердых частиц вплоть до 99%.
  • «Побочным эффектом» использования воды в системе фильтрации является абсорбция растворителей в начале работы камеры. После насыщения воды молекулами растворителя, поглощение «запахов» прекращается, а иллюзия их фильтрации исчезает.




Модель

WS-20 PRO

WS-30 PRO

WS-40 PRO

WS-50 PRO

WS-60 PRO

Ширина водяной завесы, мм

2000

3000

4000

5000

6000

Количество вентиляторов, шт.

1

1

1

2

2

Производительность вентилятора, м³/час

6500

8500

11 500

17 000

17 000

Мощность светильника, Вт

2 х 36

2 х 36

2 х 36

2 х 2 х 36

2 х 2 х 36

Мощность электродвигателя вентилятора, кВт

1 х 1,5

1 х 2,2

1 х 3

2 х 2,2

2 х 2,2

Мощность электродвигателя насоса, кВт

1,1

1,1

1,1

1,1

1,1

Общая установленная мощность, кВт

3,4

3,4

3,4

3,4

3,4

Вес, кг

650

800

1050

1250

1450

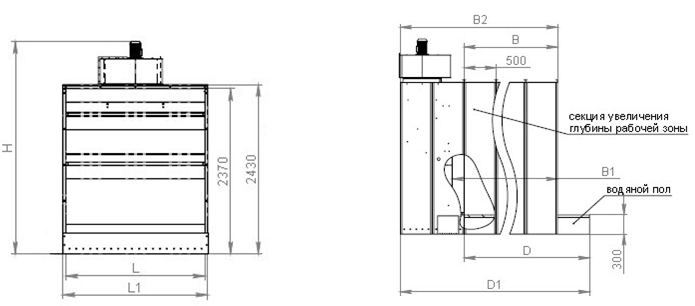

РАЗМЕРЫ:

Модель

WS-20 PRO

WS-30 PRO

WS-40 PRO

WS-50 PRO

WS-60 PRO

Ширина рабочей зоны L, мм

2000

3000

4000

5000

6000

Габаритная ширина L1, мм

2080

3080

4080

5080

6080

Габаритная высота H, мм

3069

3099

3104

3104

3104

Рабочая зона (база), мм

1220

1220

1220

1220

1220

Габаритная глубина камеры (база), мм

2000

2000

2000

2000

2000

*Дополнительные секции В, мм

1500

1500

1500

1500

1500

*Длина водяного пола D,  мм

1500

1500

1500

1500

1500

*Суммарная рабочая зона В1, мм

1720

1720

1720

1720

1720

*Габаритная глубина камеры В2 (D1), мм

2500

2500

2500

2500

2500



* РАЗМЕРЫ, ЗАВИСЯЩИЕ ОТ КОМПЛЕКТАЦИИ ОПЦИЯМИ:

УВЕЛИЧЕНИЕ ГЛУБИНЫ РАБОЧЕЙ ЗОНЫ

Количество секций 1 2 3 4 N
Увеличение глубины рабочей зоны, B, мм 500 1000 1500 2000 N*500
Суммарная рабочая зона, B1, мм 720 1220 1720 2220 N * 500 + 220
Габаритная ширина камеры, B2, мм 1500 2000 2500 3000 N * 500 + 1000


УВЕЛИЧЕНИЕ ДЛИНЫ ВОДЯНОГО ПОЛА

Водяной пол 1000 х 300 1500 х 300 2000 х 300
Длина водяного пола, D, мм 1000 1500 2000
Габаритная  длина камеры, D1, мм 2000 2500 2500
