Горизонтальный двухпильный дисковый станок Барс ДГ2

Горизонтальный двухпильный дисковый станок Барс ДГ2
  • Макс. Ø бревна: 510 мм

    Производительность: 35 м³/смена

    Мощность двигателей: 2 х 22 кВт

    Вес: 3500 / 3900 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Станок предназначен для изготовления обрезного и необрезного п/м, а также бруса из древесины хвойных и лиственных пород путем продольной распиловки 2-мя дисковыми пилами в горизонтальной плоскости.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на деревообрабатывающих предприятиях для производства пиломатериалов экспортного качества, заготовок для окон, паркета, мебели, клееного бруса и щита.



СХЕМА ОБРАБОТКИ:

Схема обработки горизонтальной дисковой пилорамы Tiger GS-600


ПРИНЦИП РАБОТЫ:

Распиловка ведется с помощью подвижной пильной каретки вдоль неподвижно закрепленного бревна. Схема распиловки может выбирать автоматически с помощью системы оптимизации раскроя бревна, либо выбирается оператором самостоятельно, исходя из сменного задания и рационального раскроя бревна в зависимости от его диаметра.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Производительность – до 30 м³/см;
  • Обслуживание одним оператором;
  • Качественный распил любых пород древесины в т.ч. и мороженой;
  • Заменяет собой 2 - 3 ленточных станка, вследствие чего существенно снижаются требуемые площади, количество обслуживающего персонала и энергозатраты;
  • Не требуется сортировка бревен;
  • Индивидуальная схема раскроя для каждого бревна;
  • Технология пиления станка позволяет встраивать его в поточные линии;
  • Экспортное качество пиломатериалов, точность геометрии ±0,5 мм;
  • Низкое энергопотребление – 7 кВт.ч/м³;
  • Выравнивание, кантование и зажим, загрузка пиловочника с помощью гидравлических устройств;
  • Термостатирование стойки управления, что позволяет работать при широком, температурном диапазоне от -25С до + 40С, защищена от влаги и пыли;
  • Конструкция станка обеспечивает максимальную безопасность работы;
  • Экономичное обслуживание, срок службы – десятки лет!



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЖЕСТКАЯ ТЯЖЕЛАЯ СТАНИНА

Обеспечивает:

  • Высокую точность распиловки;
  • Надежность и долговечность станка.

Конструктивное исключение вибрации.

Компактная и безопасная организация кабельных сетей.

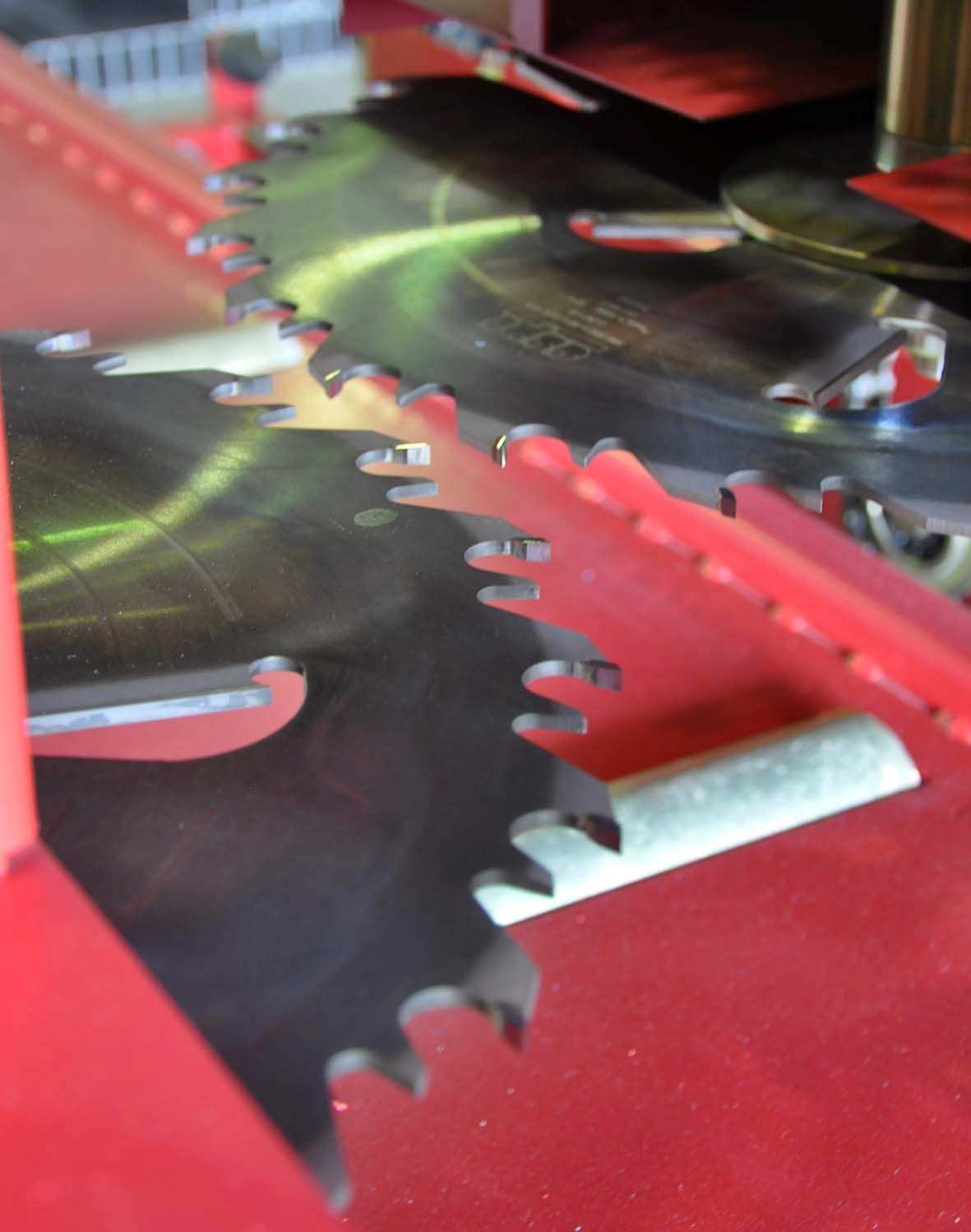

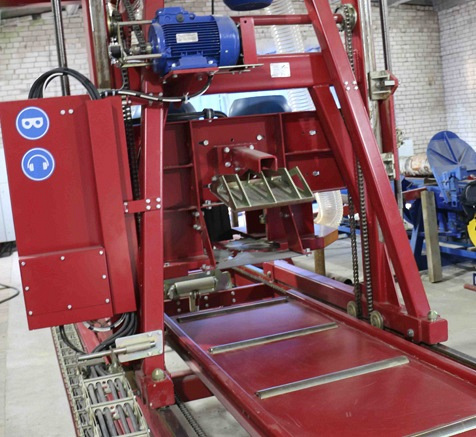

ПИЛЬНЫЙ УЗЕЛ

Распил происходит относительно неподвижного бревна.

Преимущества данной технологии пиления:

  • Качество пиломатериала выше, чем на станках проходного типа;
  • Электродвигатели пильных дисков установлены на суппорте, который перемещается посредством вертикальных ходовых винтов по направляющим портала по вертикали;
  • Точность перемещения суппорта обеспечивается при помощи контроллера, который обрабатывает сигнал датчика угловых перемещений, связанного с ходовым винтом.

БЕЗОПАСНОСТЬ

Конструкция станка обеспечивает максимальную безопасность работы. Защитная сетка-ловушка, препятствует выбросу срезков.

СИСТЕМА АВТОСБРОСА ПИЛОМАТЕРИАЛА

Съем отпиленной доски производится автоматически обратным ходом портала на максимальной скорости. Система автосброса пиломатериала – в базовой модификации станка. Данная опция позволяет работать в полностью автоматическом режиме.

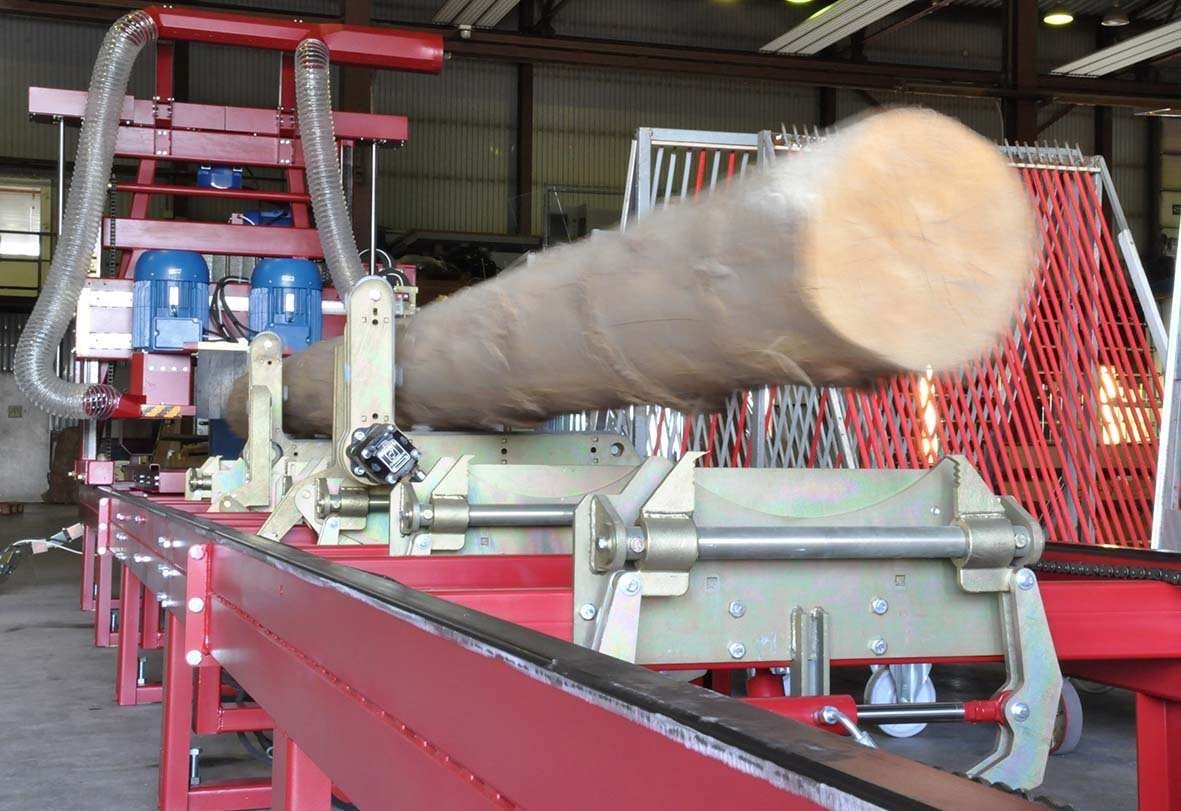

СИСТЕМА КРЕПЛЕНИЯ БРЕВНА

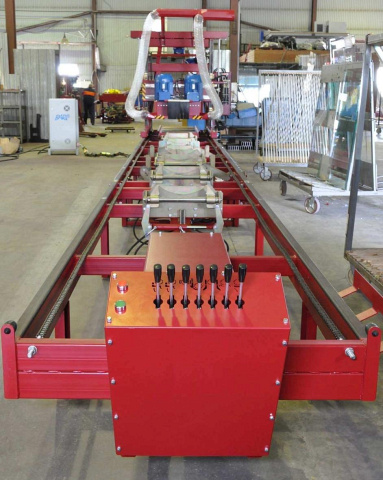

Пиловочник выравнивается и крепится на станине с помощью гидравлических устройств. Бревно в процессе распиловки не требует кантования.. Отдельный гидравлический пульт управления.



ВЫРАВНИВАНИЕ ПО ГОРИЗОНТАЛИ

Гидравлические выравниватели позволят быстро спозиционировать бревно по горизонтали.

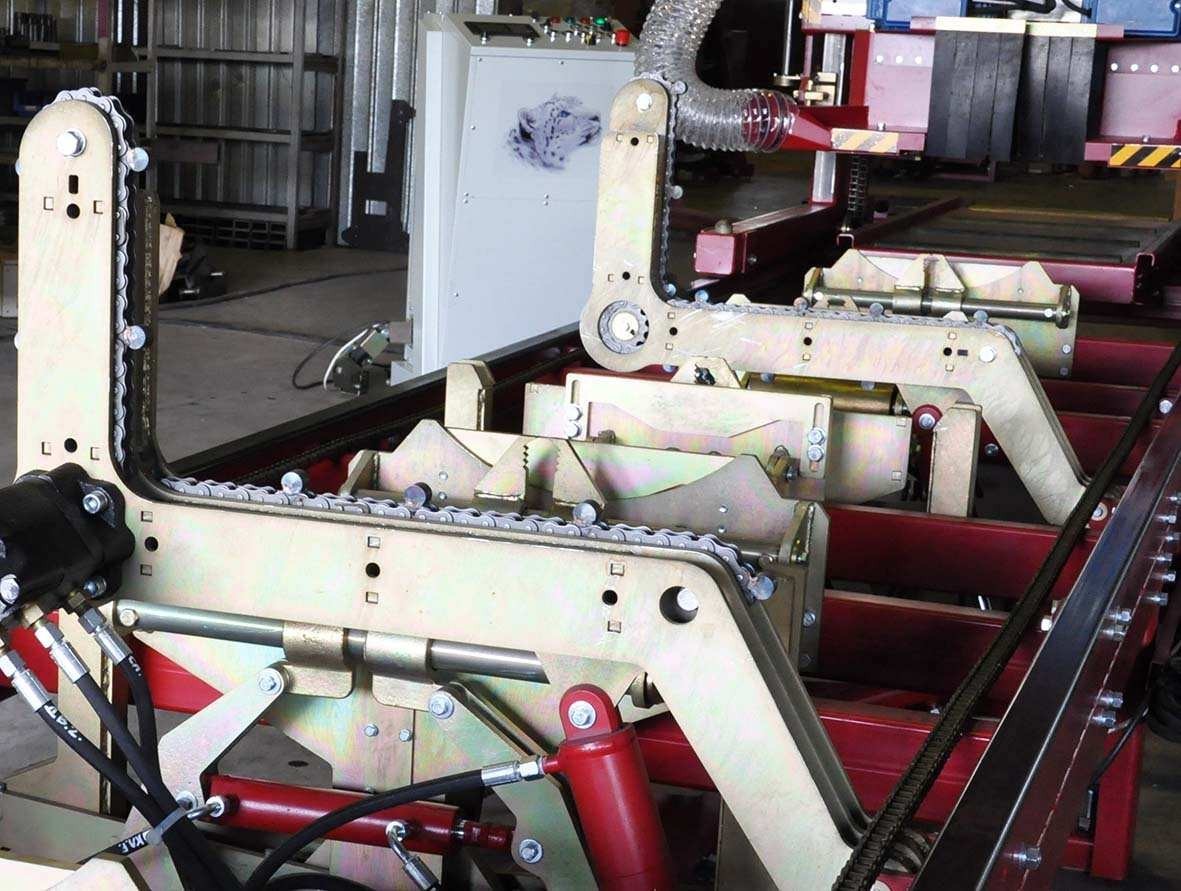

КАНТОВАТЕЛЬ БРЕВНА

Позволяет оперативно вращать бревно на станине, выбирая оптимальное положение для раскроя. Кантователи также являются упорами для автоматической загрузки бревна на станину.

РОЛИКОВЫЙ СБРАСЫВАТЕЛЬ ГОРБЫЛЯ

Позволяет оперативно сбросить горбыль в сторону, экономя производственное время.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

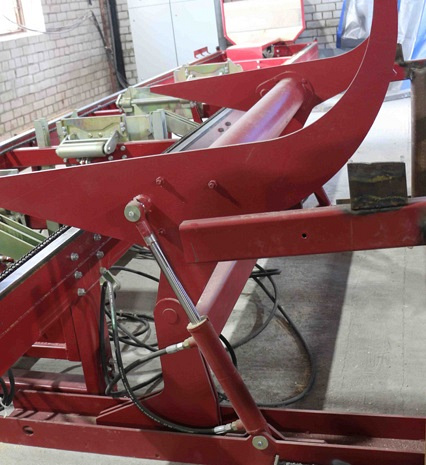

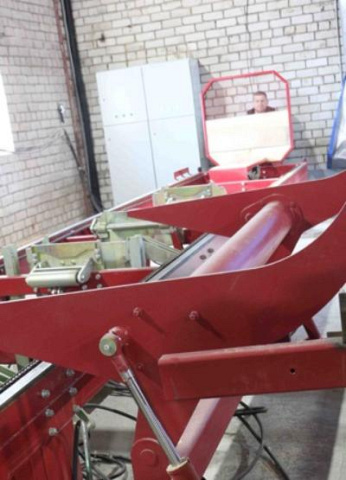

ГИДРОПОДЪЕМНИК БРЕВНА НА СТАНИНУ

Позволяет быстро загрузить бревно на станину без использования физического труда, а также сократить количество персонала.

Параметры Показатели
Длина распиливаемого бревна, м 2,0 - 6,5*
Диаметр пильных дисков, мм** 550, 600
Максимальный диаметр бревна с кантованием, мм 480, 510***
Максимальная ширина пропила, мм 340, 360***
Скорость резания, м/с 85 - 92
Скорость подачи в распил, м/мин 0 - 90
Номинальная частота вращения пил, мин-1 2940
Мощность двигателей, кВт 2 х 22
Общая установленная мощность, кВт 55,4

* Возможно изменение длины по требованию заказчика.

** Станок комплектуется пильными дисками диаметром 550 мм. Диски других диаметров – по дополнительному заказу.

*** В соответствии с диаметрами пильных дисков.



Переменные данные
Станок

«Барс ДГ2»

Станок

«Барс ДГ2»

с гидрозагрузчиком

Габариты станка (Д х Ш х В), м 11,60 х 2,12 х 2,86 11,60 х 3,12 х 2,86
Вес станка и ЗИП, кг 3500 3900
