Китай
Длина каретки: 3200 мм
Вылет пилы: 75 мм
Мощность: 6,6 кВт
Вес: 780 кг

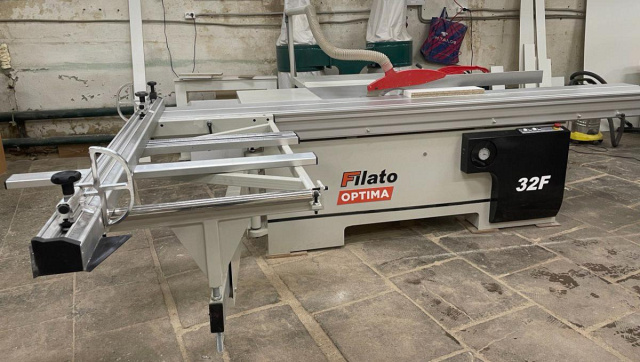

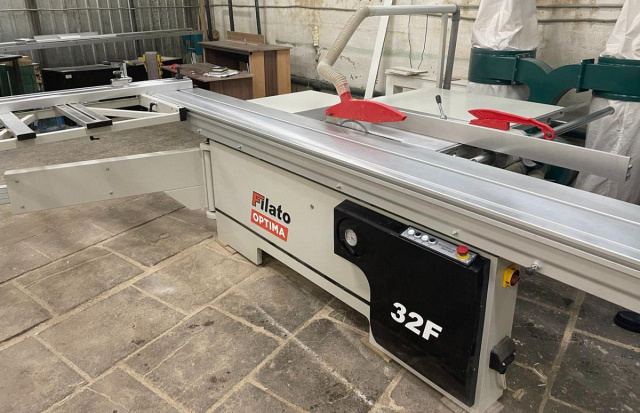

• Доступный полноформатный станок
• Наклон пил
• Многокамерная роликовая каретка
• Удобная регулировка подрезки
НАЗНАЧЕНИЕ:
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству корпусной и мягкой мебели, деревообрабатывающие предприятия по производству столярно-строительных изделий, клееных щитов, фанеры и др.

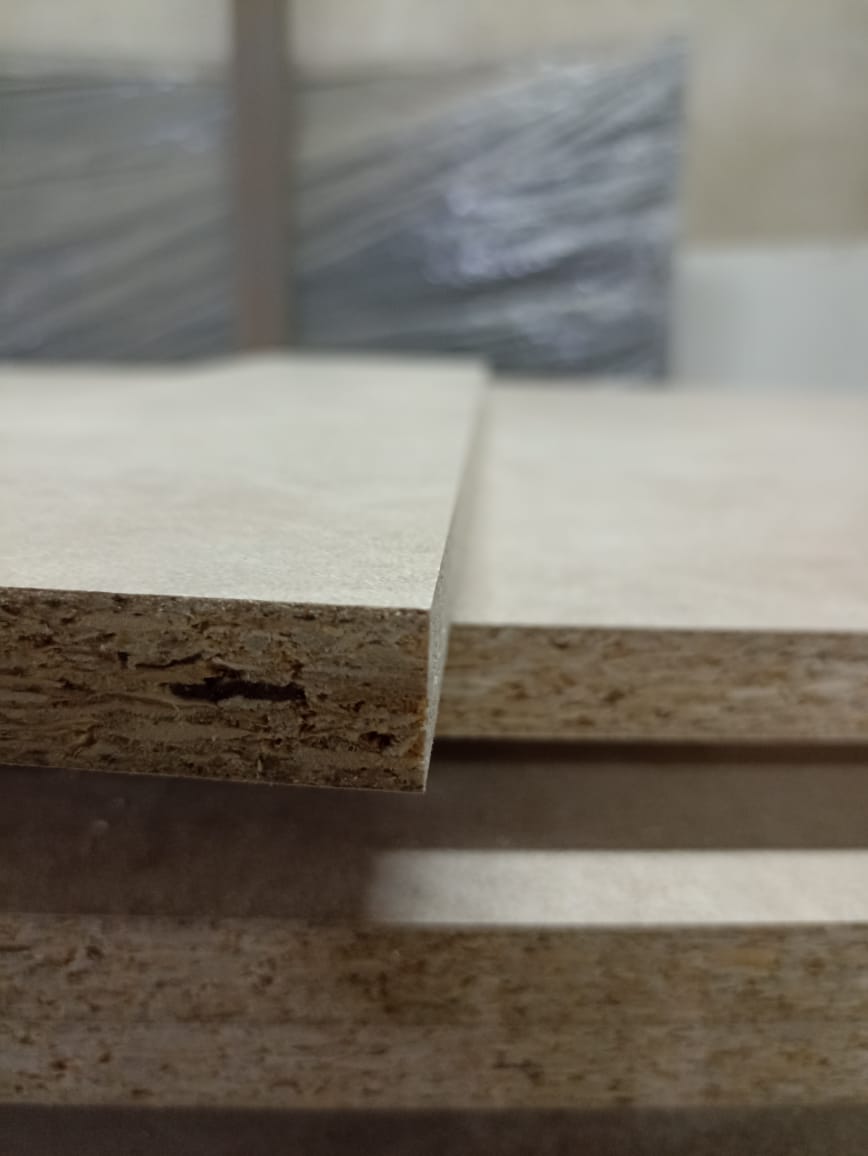

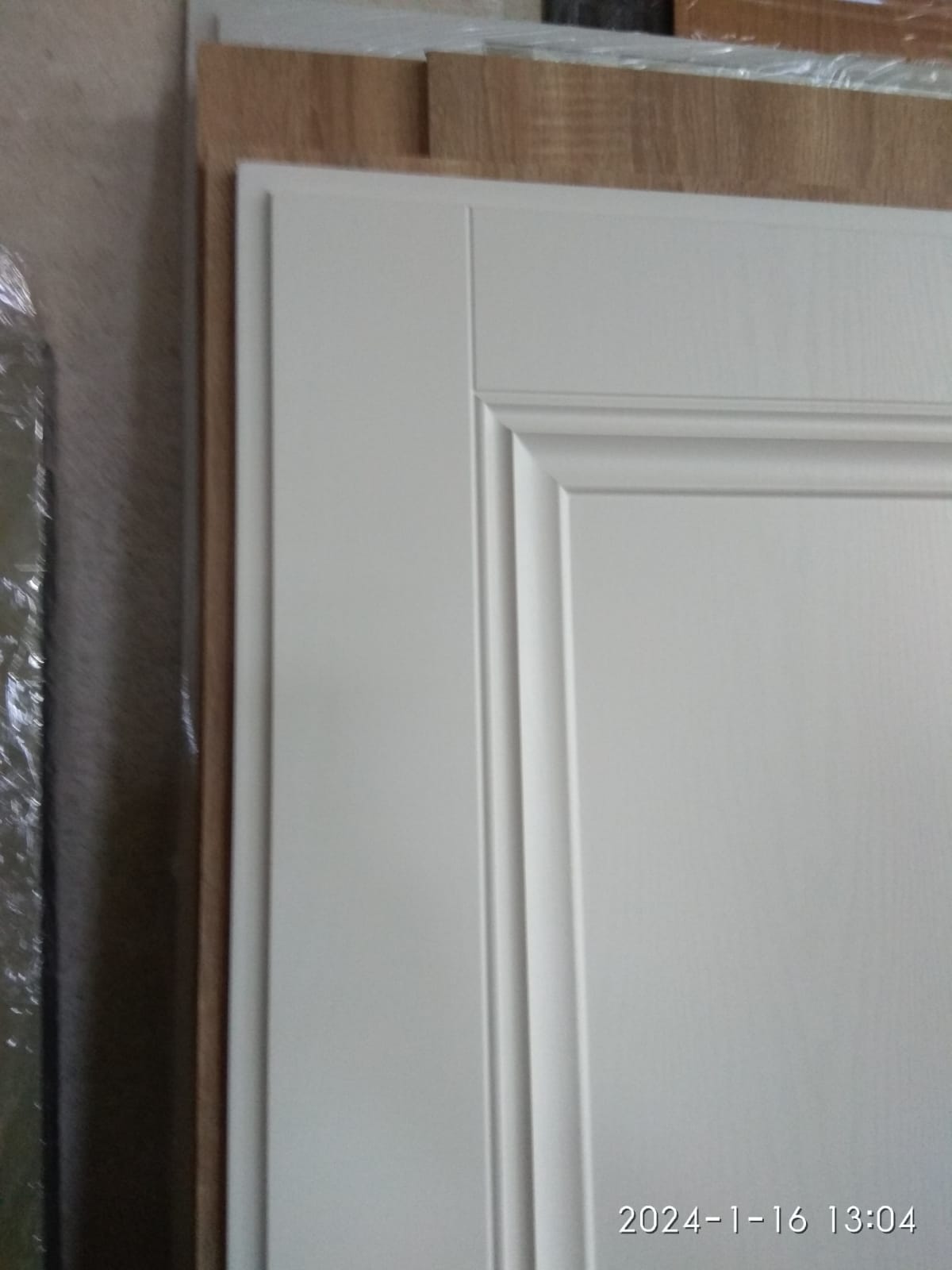

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

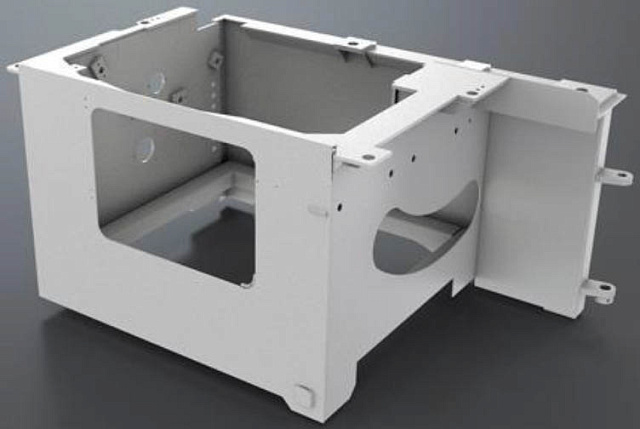

| | МАССИВНАЯ СТАНИНА Станина сварная, состоит из толстостенных труб прямоугольного сечения, которые образуют пространственную конструкцию с ребрами жесткости. Такая система обладает большой сопротивляемостью нагрузкам на сгиб, кручение и сдвиг. Для обеспечения максимальной виброустойчивости станины в конструкции также используется листовая сталь толщиной до 4 мм. Обязательной операцией при производстве станка является отжиг станины на предмет снятия напряжений в сварных швах с дальнейшей пескоструйной обработкой и качественной окраской. Таким образом, станина обеспечивает стабильную работу и огромный ресурс станка. |
| | СПОСОБ КРЕПЛЕНИЯ КАРЕТКИ Широкие базовые поверхности станины, обработанные за один установ, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, облегчает монтажи не требует дополнительных регулировок в дальнейшем. |

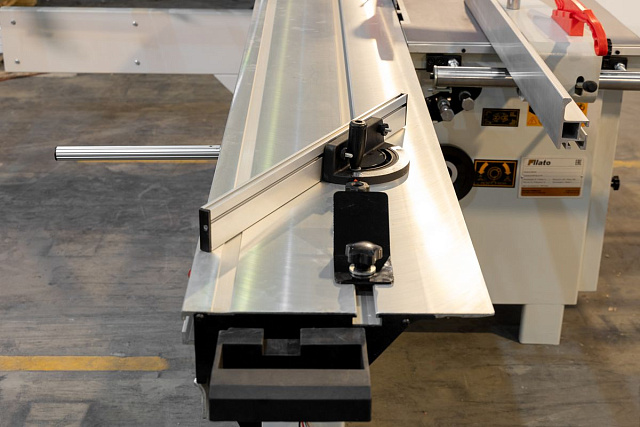

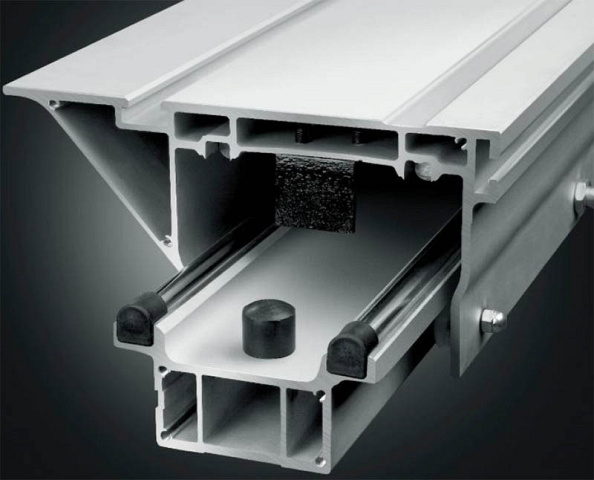

| | РОЛИКОВАЯ КАРЕТКА Каретка состоит из многокамерного алюминиевого профиля, перемещающегося по стальным цилиндрическим направляющим, которые обеспечивают высочайшую точность и качество распиловки. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен, и практически не требует технического обслуживания. |

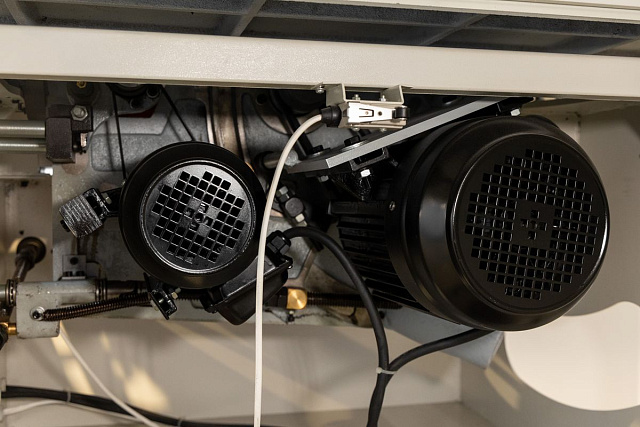

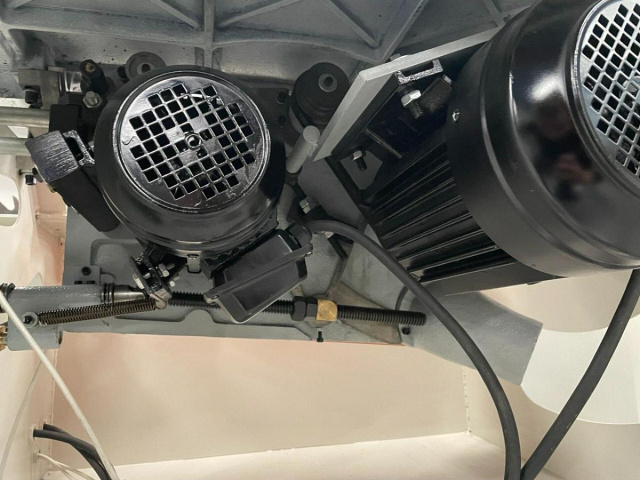

| | ЛИТОЙ ПИЛЬНЫЙ УЗЕЛ Конструкция пильного узла разработана с применением современных систем трехмерного моделирования. Сам пильный узел отлит из виброустойчивого серого чугуна. Такая технология производства применяется всеми ведущими мировыми производителями форматно-раскроечных станков. |

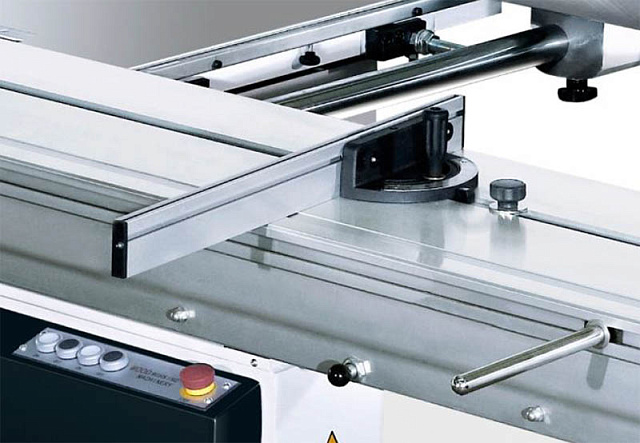

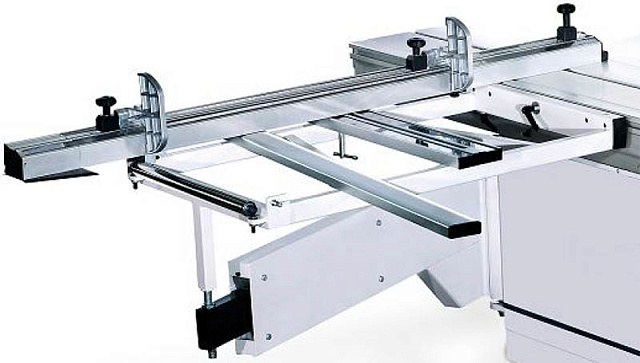

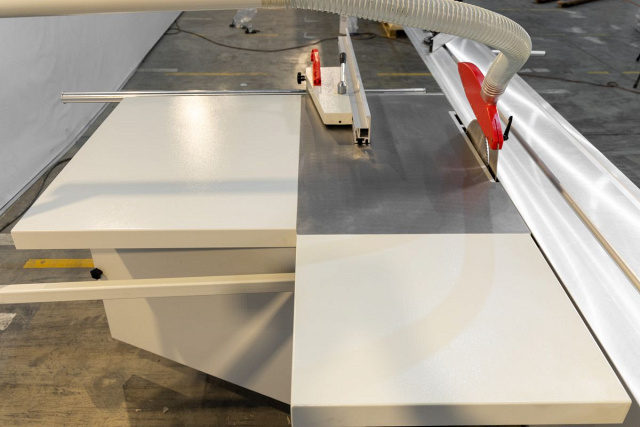

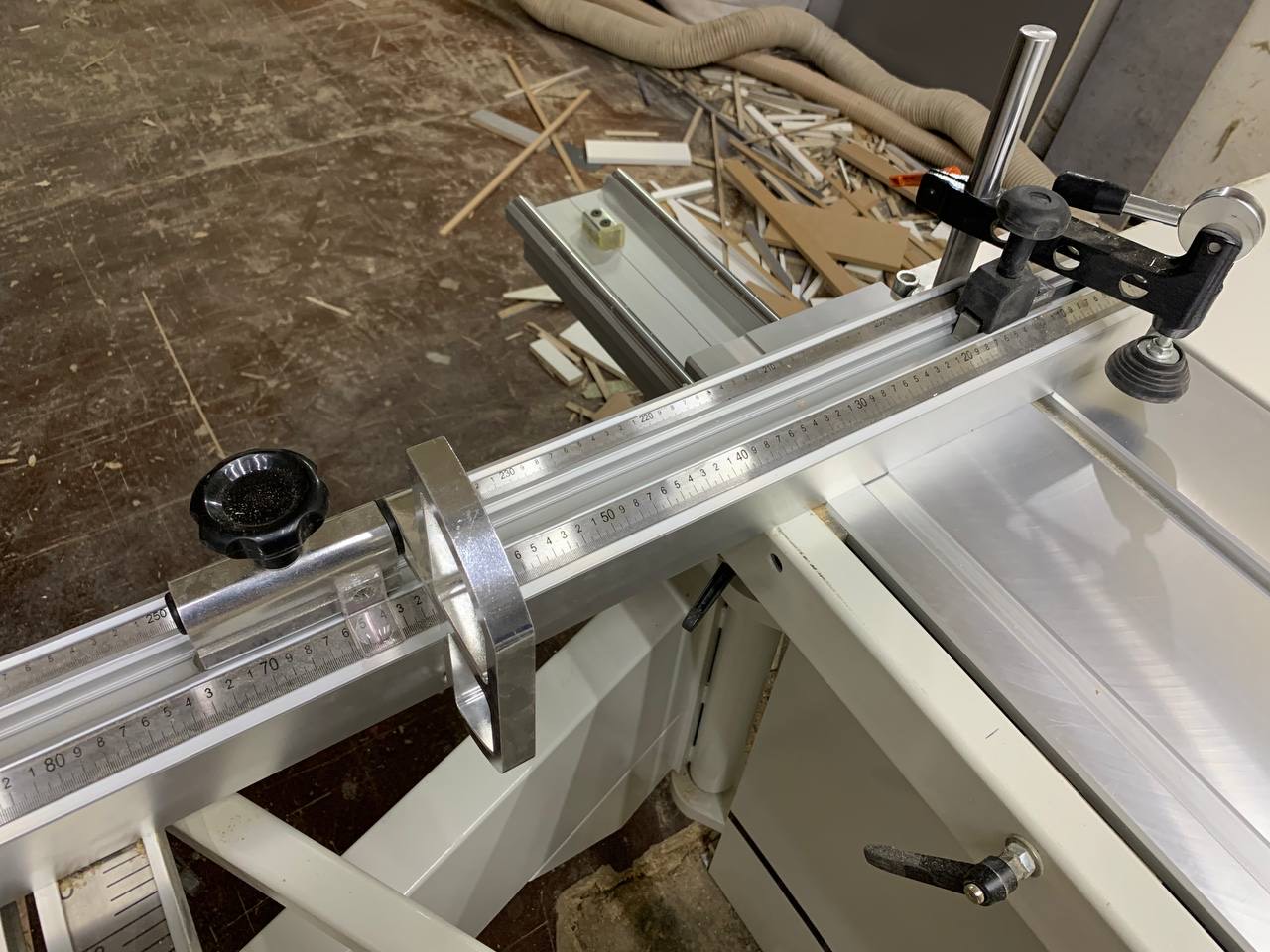

| | ПОПЕРЕЧНАЯ ЛИНЕЙКА И РАСШИРИТЕЛЬНЫЙ СТОЛ Поперечная линейка изготовлена из алюминиевого профиля большого сечения. Обладает высокой повышенной жесткостью и сопротивлением к износу. Аутригерный стол большого формата и имеет закатной ролик для удобства загрузки и выгрузки листов материала без повреждения поверхности. |

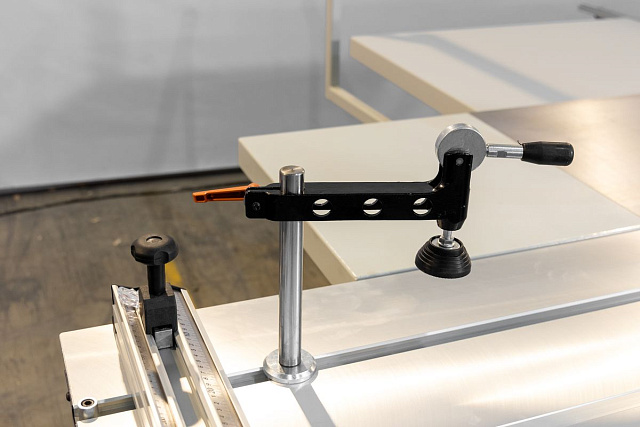

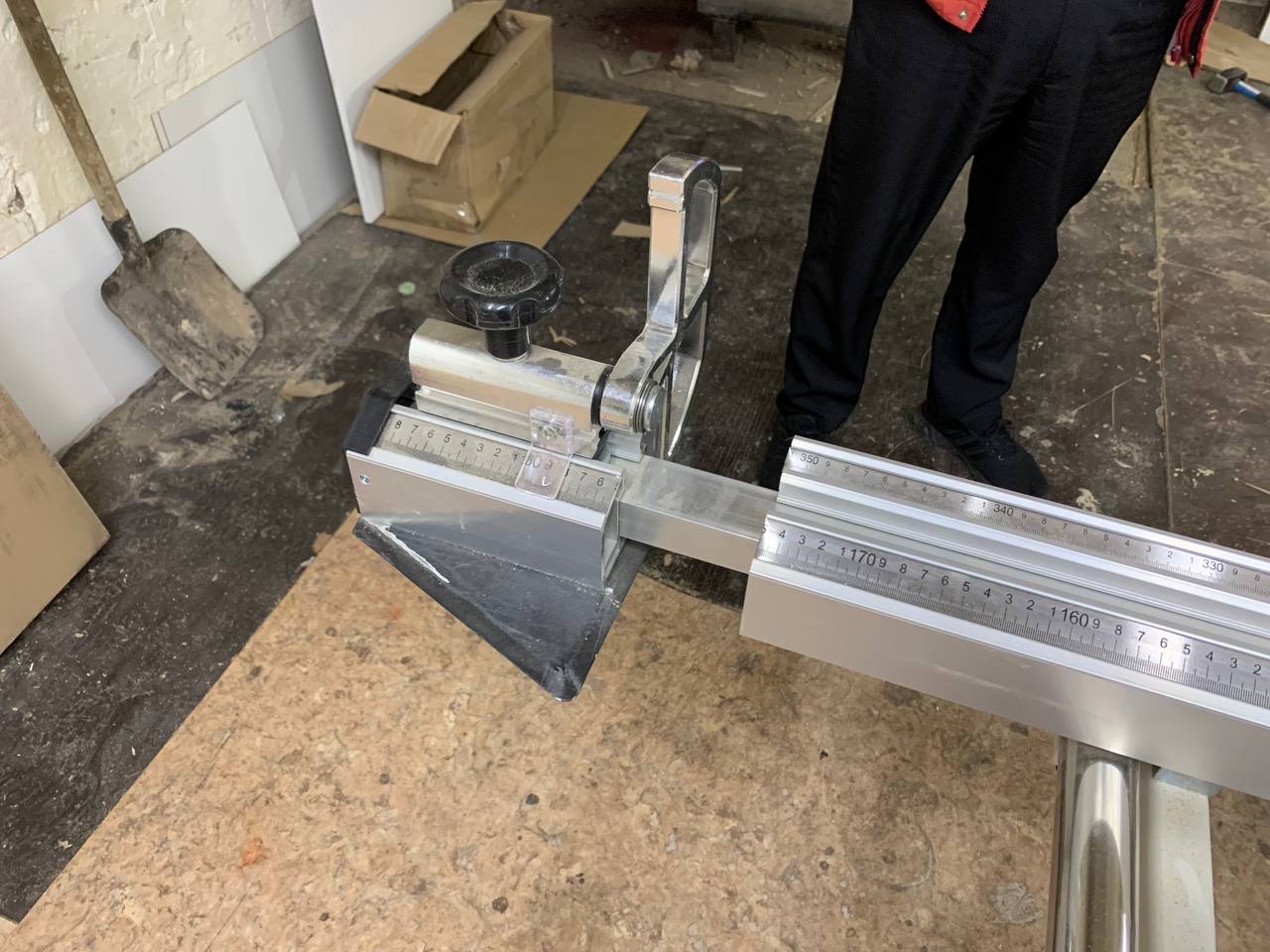

| | УПОР ДЛЯ КОСЫХ РЕЗОВ В стандартную комплектацию станка включен упор, устанавливаемый на каретку, который обеспечивает максимальное удобство и точность косых резов при раскрое. |

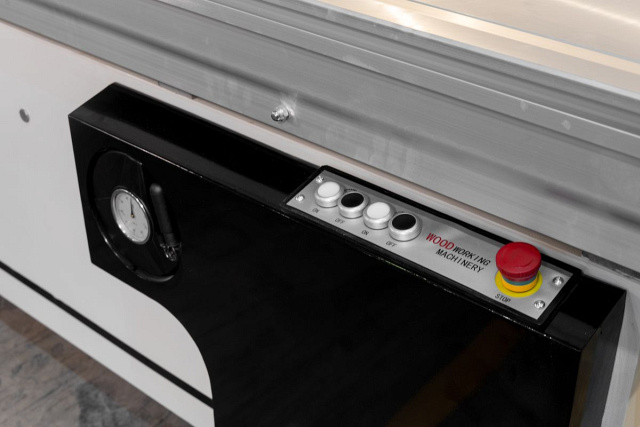

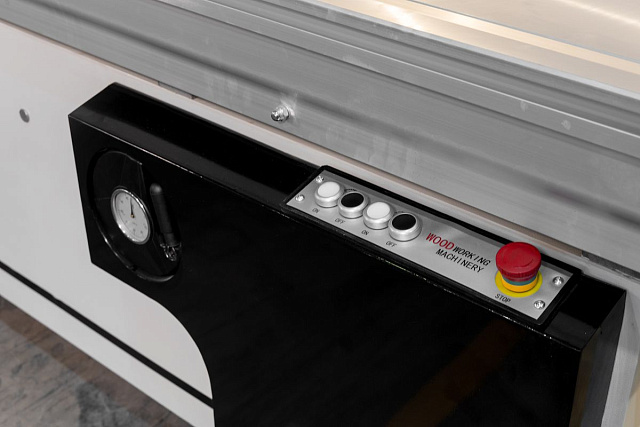

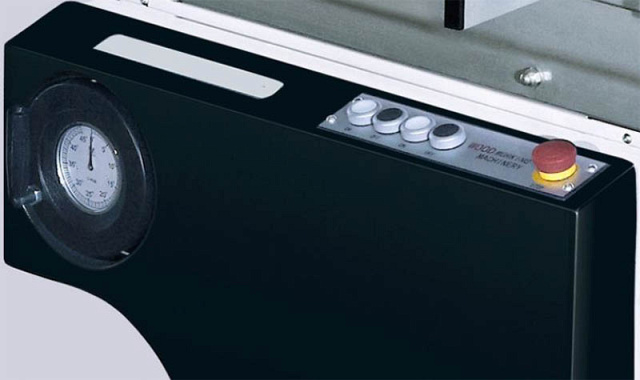

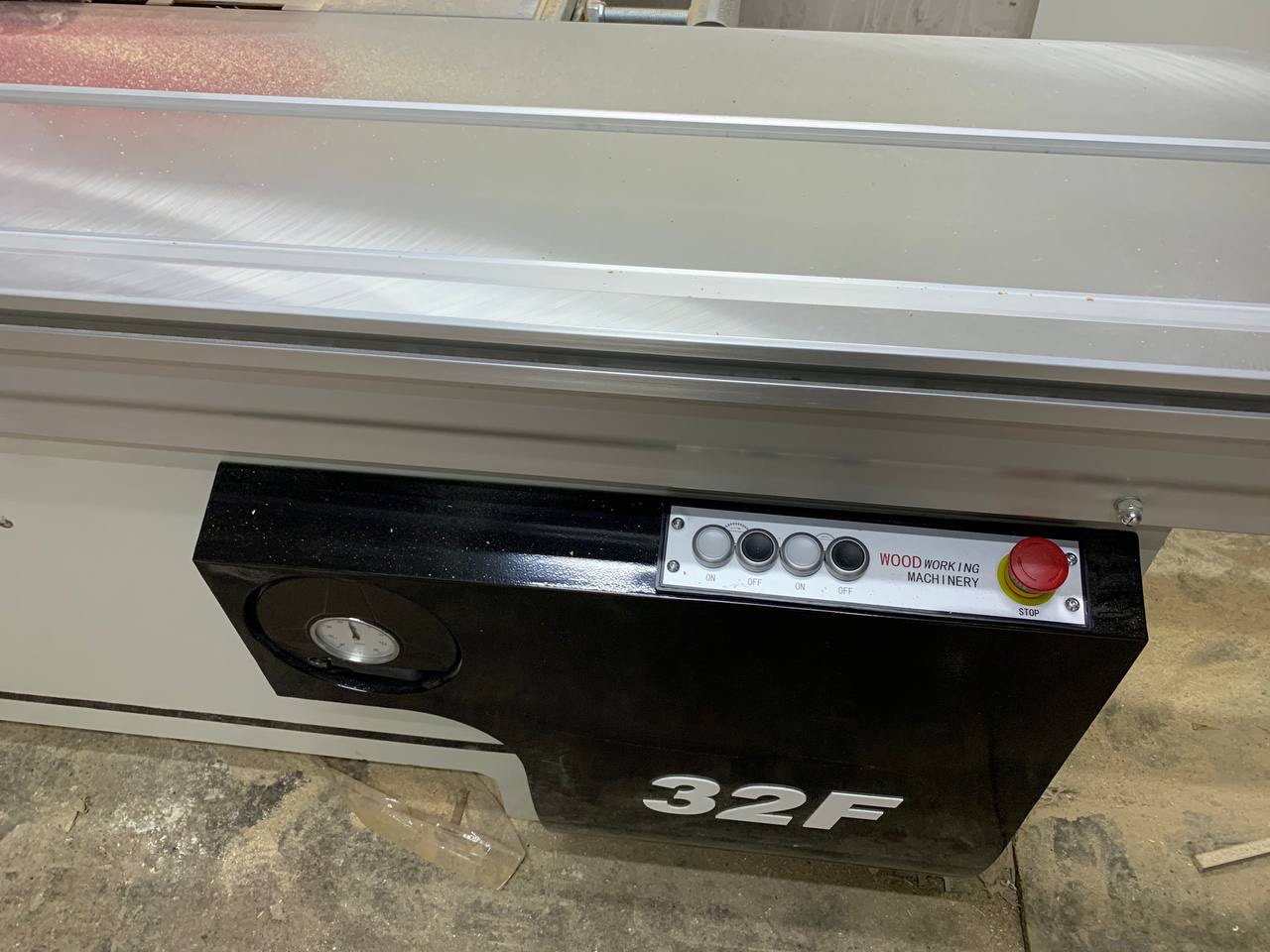

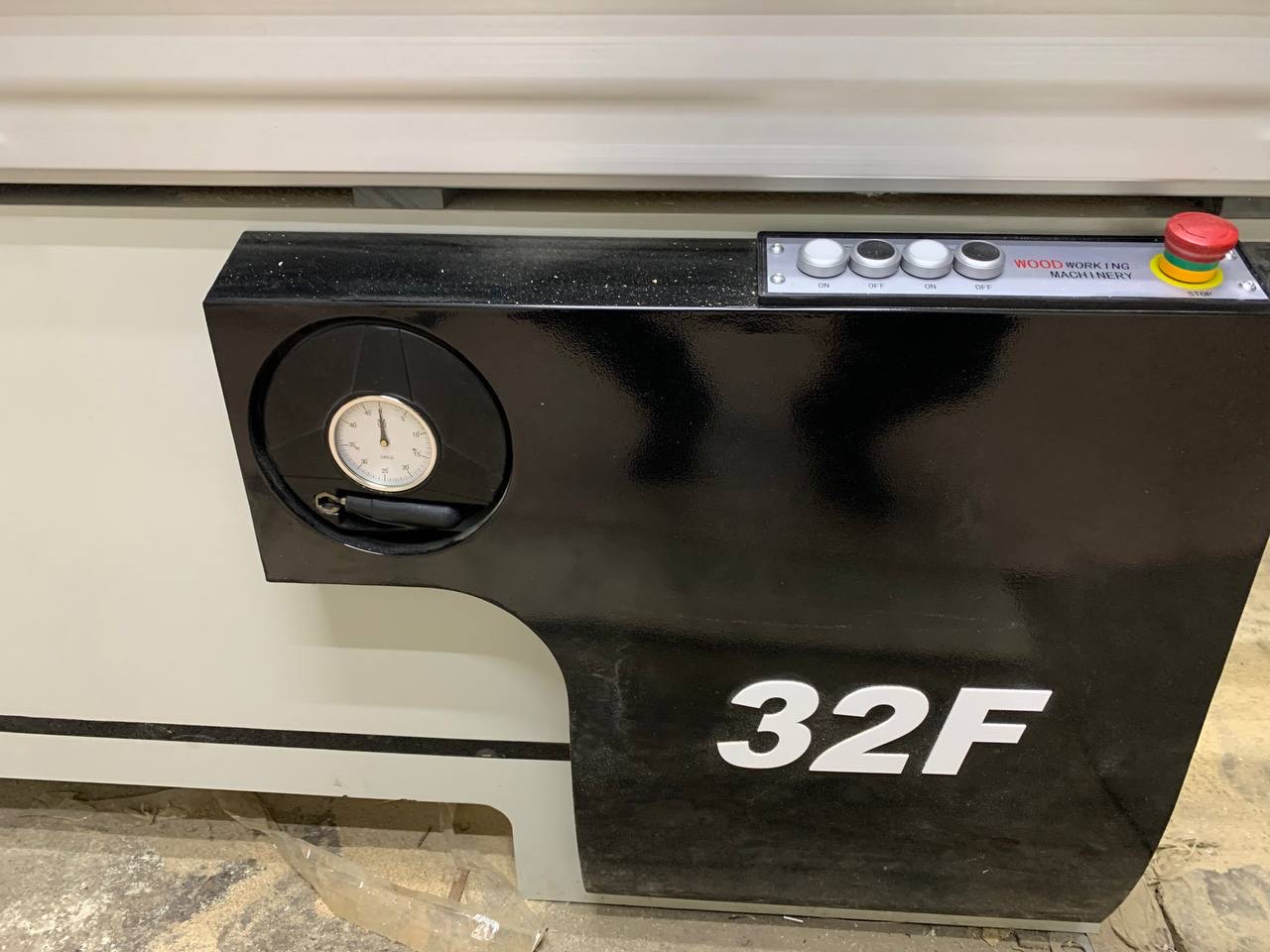

| | ПУЛЬТ УПРАВЛЕНИЯ Пульт управления станком позволяет оператору быстро включить/выключить приводы пил. Кнопки запуска имеют удобное для оператора положение. Угол наклона регулируется с помощью маховика часового типа на передней панели станка. Также на панели расположена кнопка аварийной остановки станка. |

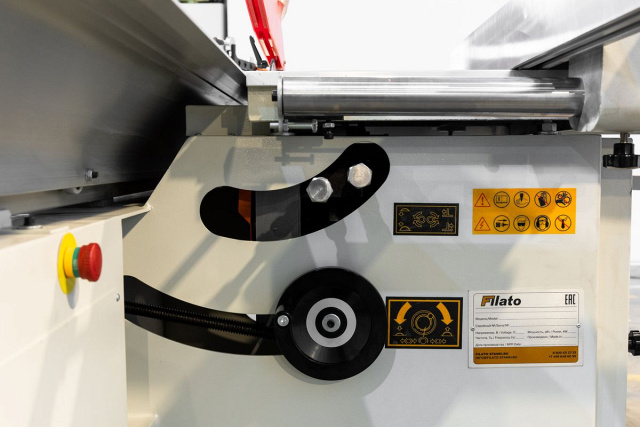

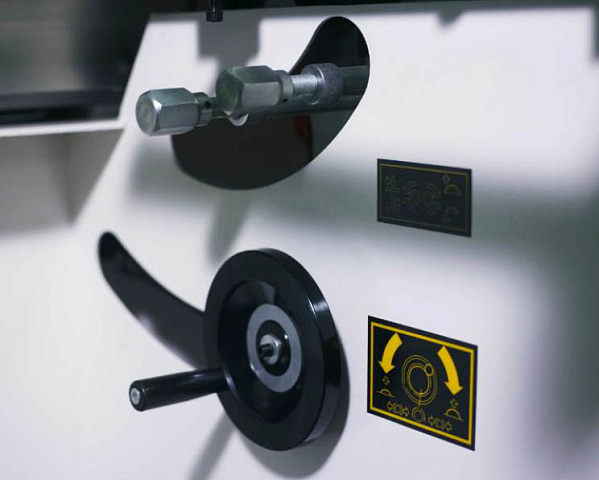

| | НАСТРОЙКА ПИЛ Рукоятки настройки подрезной пилы по вертикали и горизонтали удобно расположены в задней части станка. Здесь же находится маховик настройки основной пилы по высоте. |
УСТАНОВОЧНЫЕ ГАБАРИТЫ:
