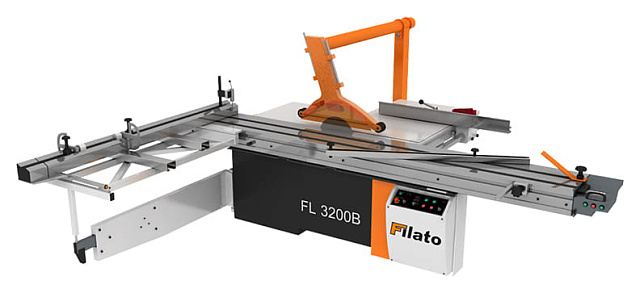

Форматно-раскроечный станок FILATO. Модель FL-3200B
Топ продаж
-
Производитель: Filato
Страна: Китай
-
Длина каретки: 3200 мм
Вылет пилы: 100 мм
Мощность: 5,5 + 0,75 кВт
Вес: 1050 кг
- Запчасти
- Оборудование
- Компрессоры
Связь с ведущим специалистом
8 (495) 781-55-11 /
8 800 1000 111
- Запчасти
- Оборудование
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Предназначен для продольного, поперечного и углового раскроя плитных материалов (мДФ, ДВП, ДстП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, к лееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМЫ ОБРАБОТКИ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высочайшая надежность и большой запас прочности;
- Длинная алюминиевая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата;
- Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу;
- Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
|
МАССИВНАЯ СТАНИНА Станина сварная, состоит из толстостенных труб прямоугольного сечения, которые образуют пространственную геометрическую с ребрами жесткости. Такая система обладает большой сопротивляемостью нагрузкам на сгиб, кручение и сдвиг. Для обеспечения максимальной виброусточивости станины в конструкции также используется листовая сталь толщиной до 4 мм. Обязательной операцией при производстве станка является отжиг станины на предмет снятия напряжений в сварных швах с дальнейшей пескоструйной обработкой и качественной окраской. Таким образом, станина обеспечивает стабильную работу и огромный ресурс станка. |
|
|
СПОСОБ КРЕПЛЕНИЯ КАРЕТКИ Широкие базовые поверхности станины, обработанные за один установ, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, облегчает монтаж (каретка крепится 3‑мя винтами) и не требует дополнительных регулировок в дальнейшем. |
|
|

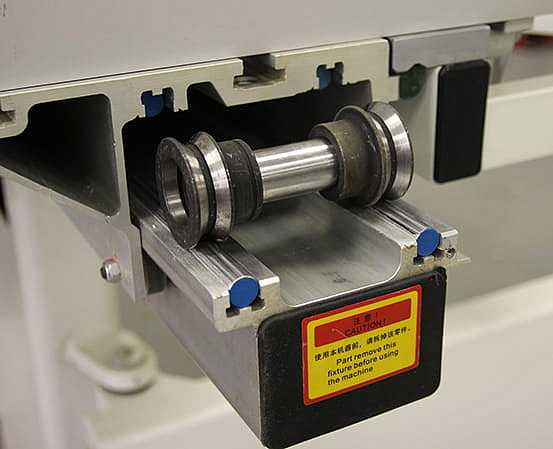

РОЛИКОВАЯ КАРЕТКА Каретка состоит из многокамерного алюминиевого профиля, перемещающегося по стальным цилиндрическим направляющим, которые обеспечивают высочайшую точность и качество распиловки. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания. |
|
Пильный узел станка FL-3200 B Пильный узел станка Altendorf F-45 (до 2006 г.в.) |
УНИКАЛЬНЫЙ ПИЛЬНЫЙ УЗЕЛ Полный аналог Altendorf F-45 (до 2006 г.в.), литой, массой порядка 250 кг, обладает феноменальной виброустойчивостью и жесткостью. Длинный вал на разнесенных подшипниковых опорах имеет высочайшую сопротивляемость нагрузкам на изгиб и кручение. Такая конструкция пильного узла обеспечивает высочайшую точность пиления.
КОНСОЛЬНАЯ СИСТЕМА КРЕПЛЕНИЯ Позволяет уйти от направляющих, требующих регулярной смазки. Пильный узел базируется на продольной оси и перемещается вверх-вниз как маятник. Нет направляющих – нет необходимости в смазке, нет смазки – нет её закоксовывания от пыли и стопорения пильного узла при подъеме. Такая система также исключает предельные нагрузки на элетродвигатель системы перемещения по высоте.
Консольное крепление позволяет быстро, за считанные секунды менять скорость вращения основной пилы путем перекидывания приводных ремней на шкивах.
ЗАКРЫТЫЕ НАПРАВЛЯЮЩИЕ УЗЛА НАКЛОНА Расположены снаружи источника загрязнения, имеют большую опорную поверхность, позволяющую плавно и равномерно перемещать массивный пильный узел. Направляющие защищены от попадания пыли и требуют минимального технического обслуживания.
|
|
|

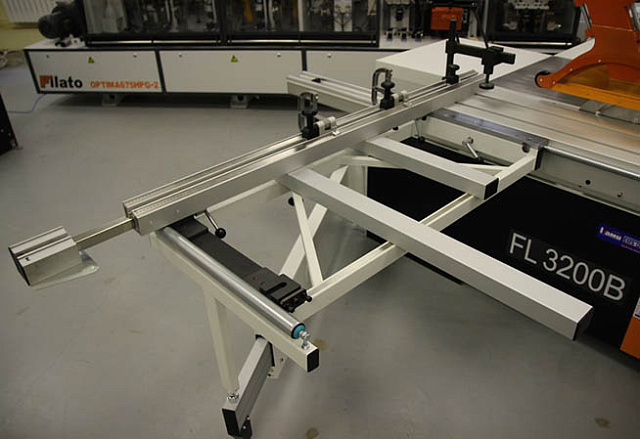

ЖЕСТКО ФИКСИРОВАННАЯ ПОПЕРЕЧНАЯ ЛИНЕЙКА Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя. |
|
|
ЛИНЕЙКА ДЛЯ КОСЫХ РЕЗОВ В стандартную комплектацию станка включена градуированная линейка с массивным флажковым упором и линзой, которая устанавливается на каретку в "Т-образный" паз. Данное приспособление обеспечивает максимальное удобство и точность косых резов при раскрое. |
|
|

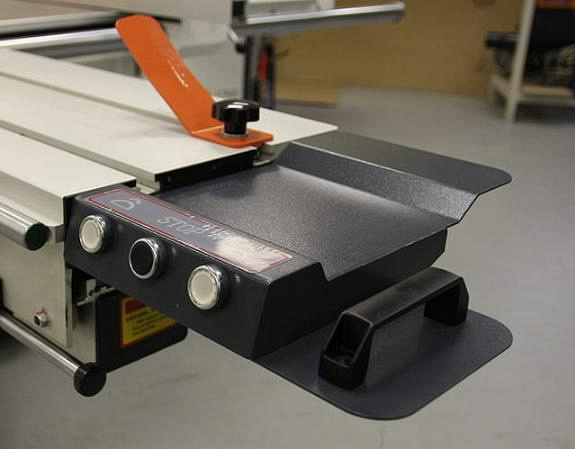

КНОПКИ НА КАРЕТКЕ Кнопки запуска основной и подрезной пилы вынесены на каретку, что значительно облегчает запуск станка, уже с базированной крупноформатной плитой. |
|
|
ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ В стандартную комплектацию станка входит эксцентриковый прижим для надежной фиксации детали. |
|
|

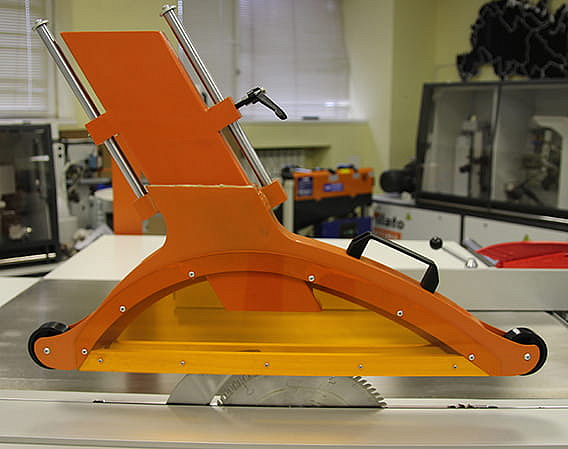

ЗАЩИТНЫЙ КОЖУХ ПИЛЫ Большой защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также гарантирует полную защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха. |
|
|
ПУЛЬТ УПРАВЛЕНИЯ Пульт управления станка позволяет оператору быстро включить/выключить привод пил, а также настроить вылет основной и подрезной пилы, которые регулируются при помощи электромоторов. На панели установлен индикатор частоты вращения основной пилы а также кнопка аварийной остановки станка. |
УСТАНОВОЧНЫЕ ГАБАРИТЫ:
| Модель | FL-3200B |
| Наибольшая длина пропила, мм | 3200 |
| Размеры основного стола, мм | 1200 х 750 |
| Размер подвижной каретки, мм | 3200 х 360 |
| Ø основной пилы (посадочный Ø), мм | 350 (30) |
| Ø подрезной пилы (посадочный Ø), мм | 120 (22) |
| Угол наклона пил, º | 0 - 45 |
| Наибольшая высота пропила основной пилой, мм | 110 / 70 |
| Макс. ширина реза между пилой и направляющей линейкой, мм | 1250 |
| Ø патрубка (стружкоотсоса), мм | 120 |
| Частота вращения шпинделя основной пилы, об/мин | 3800; 5200 |
| Частота вращения шпинделя подрезной пилы, об/мин | 9000 |
| Мощность эл.двигателя основной пилы, кВт | 5,5 |
| Мощность эл.двигателя подрезной пилы, кВт | 0,75 |
| Габаритные размеры: | |
| Длина, мм | 3300 |
| Ширина, мм | 3100 |
| Высота, мм | 900 |
| Вес, кг | 1050 |
-
Фабрика дверей Алексдорс
Станок работает вообще без нареканий.
-
ИП Селин Андрей Владимирович
Станок работает хорошо. Приобретали в 2010 году. Работаем на нем много. Хорошо себя показал.
-
Котовская фабрика Мебельных фасадов
приобретали в декабре 2011 года. Данный форматно-раскроечный станок отличный! Очень довольны приобретением.
-
Голумберский Алексей Мебельный салон Мона
Приобрели в КАМИ форматно-раскроечный станок FL 3200 B в марте 2013 года. После настройки, станок показывает себя только с положительной стороны. Пилит хорошо, нареканий нет. В дальнейшем планируем приобретать в КАМИ кромкооблицовочный и сверлильно-присадочный станки.
-
Шагинян Армен Рафикович
Приобретенным станком очень доволен.Станок пилит хорошо. На протяжении двух лет ни одной рекламации.
-
ИП Кастоусов Роман Викторович
Приобретали станок в конце 2012 года. Станком не понравился. Миллиметры гуляют, угол гуляет, трясется. Станок очень нежный. Возможно сборка хромает. До этого рабтали на другом станке почти 8 лет. Станок мощный был, хороший. А филато очень нежный станок. Сейчас с КАМИ-Алтай договорились о выезде наладчика на диагностику.
-
Ахмед
ИП Гасанов Ахмед Мелик-Оглы
Уже больше двух лет работаем на форматно-раскроечном станке. Очень довольны. Ни разу не пожалели,что приобрели именно эту модель.
-
Туниеков Сергей Георгиевич
ИП Туниеков Сергей Георгиевич
FL-3200 B 5,5 кВт Станок круглопильный форматно раскр. с наклон. пилой и подвижной кареткой.
Отгружен 26.09.2013
На станке работают в одну смену уже в течении 1,5 лет. Нареканий к работе станка нет. Работает отлично. -
Дудка Сергей Александрович
FL-3200 B 5,5 кВт Станок круглопильный форматнораскр.с наклон. пилой и подвижной кареткой.
Станок отгружен от 14.02.2012
На станке работаем более двух лет, оправдывает вложенные средства. Работает исправно. Нареканий к станку нет. -
Власкин Владимир Юрьевич
ИП Власкин Владимир Юрьевич
FL-3200 B форматнораскр.с наклон. пилой и подвижной кареткой (Отгружен станок 10.10.2013) Работой станка доволен. Соответствует всем заявленным характеристикам. Свои функции выполняет.
-
Зубов Игорь Александрович
ИП Зубов Игорь Александрович
Станок работает исправно, нареканий нет.
-
Павлов Олег Сергеевич
Китой
Хорошее соотношение цена=качество.
-
Манаева Х.М.
Станок 2012 года. Простой в управлении. Работает отлично. Нареканий нет.\r\n
-
Прокофьев Валерий Борисович
Приобретали оборудование в 2011 году. За время работы делали диагностику станка и меняли расходный материал. Станок работает исправно.
-
Арзянцев Игорь Владимирович
Станок с 2006 года. Крепкий Китаец, работает шикарно. нареканий за все года не было ни разу.
-
Александр Гукасян
ГБОУ СПО РМЭ "МПТ"
Станок за все время эксплуатации не выходил из строя. Хорошее, качественное оборудование. Работаем уже больше 5 лет.
-
ИП Корецкий Игорь Александрович
Свердловская область
Покупали 2 таких станка в 2012 году. Станок в целом не плохой, правда есть нарекания по узлу, быстро расшатывается, поэтому нуждается в периодической регулировке.
-
Андрей
ПК "Альянс ТехКом"
Работаем на станке с апреля 2014 года. Машина зарекомендовала себя хорошо. Каких-то проблем не возникало.
-
Лукьянов Денис Владимирович
ИП Лукьянов Денис Владимирович
Работаем на станке с 2013 года. Есть замечание. При поднимании и опускании подрезки она смещается. Сейчас ведем переговоры со службой сервиса КАМИ.
-
Шимов Денис Сергеевич
ИП
Работаем на станке с 2011 года. Работаем в 1 смену. С объемами станок справляется. Каких-то глобальных проблем с ним не было. Пожелание, чтобы линейка основная могла делать угол 45 градусов и при этом легко настраивалась. Когда возникает необходимость делать такой угол, необходимо делать перенастройку, чтобы затратно по времени.
-
Арнаут Владимир Петрович
ИП
Покупали три таких станка в КАМИ. Работаем на них, начиная с 2010 года. Очень нравится, что стоит альтендорфовский узел. Каретка сильная, хорошо держит. Вообщем станок отличный.
-
Славная мебель
Приобретали три таких станка в КАМИ. За все время работы, станок зарекомендовал себя исключительно с положительной стороны. Работой его довольны.
-
Андрей
Компания "Конкорд"
Работаем на станке уже в течении 5 лет, серьезных поломок не было за все время работы. Надежный станок.
-
Рыженин Дмитрий
Воронежская обл
Приобретали станок в 2012 году. Станок надежный, выносливый. Работаем в несколько смен. Нареканий нет.
-
Вячеслав
Компания «Автомаркет»
Станок приобретался в КАМИ в 2010 году. Нареканий к работе оборудования не было за все время эксплуатации.
-
Будаев Будайхан Насухович
ИП
Приобретали 2 станка в 2008 году. Работаем в КАМИ уже около 10 лет. За все время работы меняли только комплектующие. Наладчики приезжают оперативно. Запчасти по наличию на складе. Сотрудничеством с КАМИ вполне довольны.
-
Подстрешный Вячеслав Викторович
ИП
Работаем на станке с 2010 года. Станок зарекомендовал себя хорошо. Правда сейчас планируем заменить, эксплуатировали много. Планируем заменить на такой же.
-
Подстрешный Вячеслав Викторович
ИП
Работаем на станке с 2010 года. Станок зарекомендовал себя хорошо. Правда сейчас планируем заменить, эксплуатировали много. Планируем заменить на такой же.
-
Алексей
Алтайский край (ИП Тюрин Ю.В.)
Станок хороший, претензий к станку нет. Работаем на станке с 2014 года.
-
Хорошевский Константин Михайлович
Алтайский край
Станок эксплуатируем на производстве с 2009 года. Исполнение отличное. Не подводил.
-
Алексей
ИП Тюрин, Алтайский край
Станок приобретали в ноябре 2014 года. Работает без замечаний. Приобретением довольны.
-
Василий Александрович
ООО Прайм
Станок работает без проблем. Приобретался в 2014 году. Меняли только инструмент.
-
Алексанян Микаел Вазгенович
ИП
Компания КАМИ полностью оснастила цех в начале 2014 года высококачественным оборудованием. Все станки работают отлично.
-
Грудина Сергей Викторович
ИП
Купили станки в 2010 году. За всё время работы оборудования не поменяли ни одной запчасти, остались довольны приобретением.
-
Федоров Александр Викторович
ИП
За время эксплуатации с 2009 года по соотношению цена качество оборудование оправдало себя.
-
Федоров Александр Викторович
ИП
За время эксплуатации с 2009 года по соотношению цена качество оборудование оправдало себя.
-
«КвантИнжиниринг»
Доволен работой оборудования.
-
Татунов Дмитрий Геннадиевич
Работаем на раскроечном станке с 2011 года, данной моделью довольны.
-
Грибов Александр Александрович
Покупали станок в 2013 году. На данный момент качеством его работы довольны.
-
Компания «Ольга»
Новгородская область
Хороший надежный станок. Довольны покупкой.
-
Остапенко Иван
Московская область
Эксплуатируем станок с 2014 года. Станок стоит своих денег, ни больше ни меньше. Работа его устраивает.
-
Грибов Александр Александрович
Покупали станок в 2013 году. На данный момент качеством его работы довольны.
-
«Диаком»
Подольск
Работаем на данном станке с 2011 года и по н.в. Эксплуатируем в одну смену. Обслуживаем его своевременно и поэтому работой его очень довольны. Меняли масло и расходники.
-
Буковецкий О.
Московская обл.
Станок эксплуатируем с 2013 года.
У данного станка за все время работы меняли только ролики.
Надежен и прост в эксплуатации. -
Гамершмитд А.И.
-
Станок работает у нас на производстве с 2014 года и за все 3 года зарекомендовал себя хорошо.
Работает без проблем и нареканий.
-
Николай Владимирович
ИП Кулаков Игорь Вячеславович
Первый станок приобрели в 2009 г. Недавно приобрели второй. Станками доволен, нареканий на них нет. Активно их эксплуатируем. Для удобства работы хотелось бы добавить электронную линейку на упор.
-
ООО"Калужская Мебельная Компания"
Данный станок очень удобен в использовании. Работаем на нем 24 часа в сутки. Никаких сбоев не было. Очень довольны.
-
Джанатлиев Тагир Джанатлиевич
ИП
Эксплуатируем станок на производстве с 2017- го года в одну смену. Данное оборудование зарекомендовало себя надежным, полностью выполняющим все заявленные функции. В использовании очень удобен.
