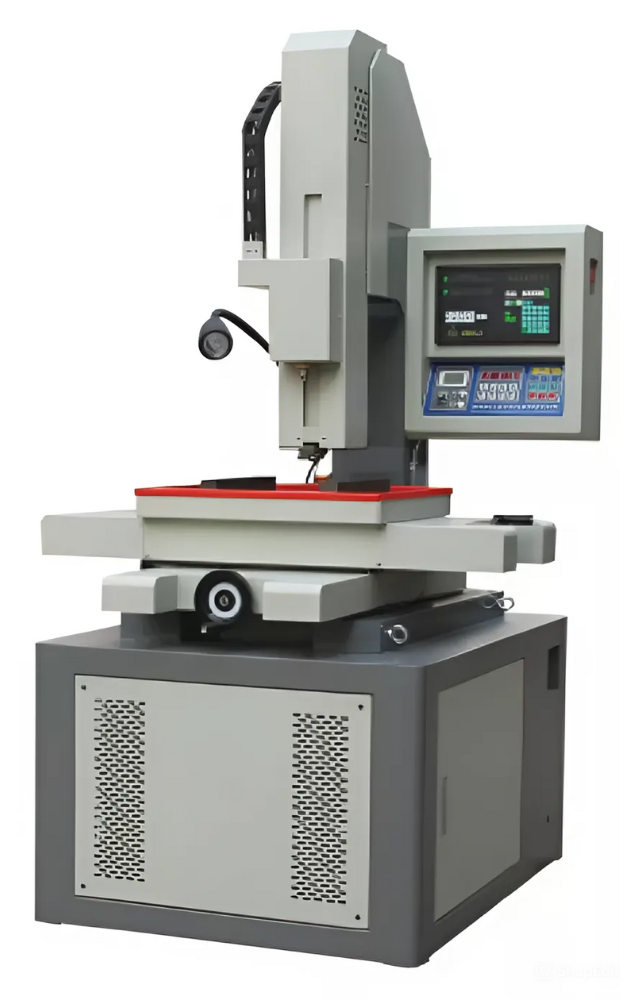

Супердрель IRONMAC DD703.40

₽ $ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Китай

Другие модели:

< DD703.32

Макс. вес заготовки: 200, 250 кг

Общая мощность: 4 кВт

Размер рабочего стола: 320 x 440, 710 x 570 мм

Вес: 650, 1100 кг

Преимущества

Система поиска кромки и центра отверстия для наладки станка
Интуитивно понятное управление при помощи контроллера
Оптические линейки по осям X, Y, Z
УЦИ по осям X, Y, Z, высокая точность обработки

Модель

DD703.40

Диаметр электрода, мм

0,3 - 3,0

Перемещение вращающейся головки (рабочий ход), мм

360

Размер стола, мм

710 х 570

Перемещение X x Y (вручную), мм

400 х 500

Макс. нагрузка на стол, кг

250

Макс. расстояние между направляющей и рабочим столом, мм

360

Расстояние от пола до поверхности рабочего стола, мм

920

Макс. сила тока, А

Общая мощность, кВт

Потребляемая мощность, кВт

Частота, Гц

Макс. давление, МПа

Количество осей УЦИ, шт.

3 (X, Y, Z)

Тип управления

X, Y - ручное; Z-контроллер

Перемещение по оси Z (контроллер), мм

280

Максимальная скорость вращения шпинделя, мм/мин

200

Скорость вращения (по оси R), об/мин

20 - 120

Напряжение, В

380

Длина, мм

1600

Ширина, мм

1240

Высота, мм

1700

Вес, кг

1100

Артикул

Наличие

Цена

Артикул

Наличие

Цена

Заказать

ЗО 463511

—

720 844 р.

ЗО 463511

—

720 844 р.

ЗО 463512

—

831 743 р.

ЗО 463512

—

831 743 р.

Назначение

Электроэрозионные супердрели IRONMAC серии DD703 предназначены для сверления глубоких отверстий диаметром 0,2 – 3,0 мм в металлах любой твердости и других токопроводящих материалах. Система ЧПУ управляет одной осью Z.

Станки обладают функциями автоматического сверления, сверление с установкой глубины, сверления глухих отверстий.

Супердрели позволяют получать отверстия значительно быстрее традиционных методов, а также сверлить там, где получение отверстий в твердых металлах механическими способами практически невозможно.

Область применения

Используются в инструментальной, ювелирной, приборостроительной, электронной, авиационной, космической, автомобильной промышленностях, а также на небольших предприятиях, где необходимо получать глубокие отверстия небольшого диаметра в труднообрабатываемых электропроводных материалах.

Получаемые изделия

Схема обработки

Прожигание отверстия электродом

Конструктивные особенности

В том числе закаленных сталях и твердых сплавах, с глубиной до 10 диаметров.

Получение отверстий небольшого диаметра в различных материалах

Система ЧПУ управляет одной осью Z. Станок обладает функциями автоматического сверления, сверление с установкой глубины, сверления глухих отверстий. Максимальное соотношение глубины к диаметру 300:1, максимальная скорость 30-70 мм/мин.

Высокая точность обработки.

Комплектация

Стандартная

Регулируемые опоры

Защита от разбрызгивания СОЖ

Электроды диаметром 1 мм

Электроды диаметром 0,5 мм

Направляющая электрода диаметром 1 мм

Инструкция

Дополнительная

Увеличенный патрон для электродов диаметром 0,3 - 6 мм

Генератор тока на 75 Ампер

Увеличенная колона для возможности прожига деталей до 1 метра
