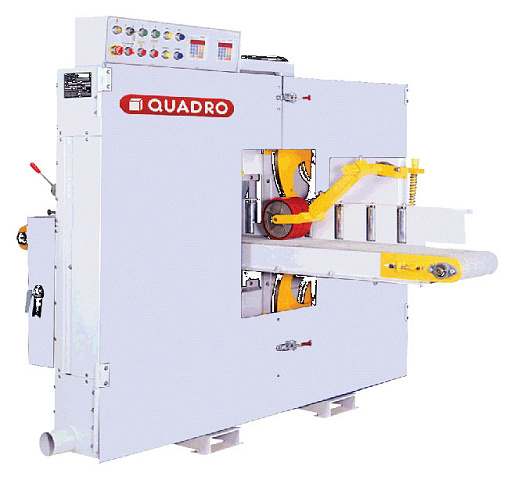

Станки ленточно-делительные QUADRO. Модели 102A, 102M, 102P

Станки ленточно-делительные QUADRO. Модели 102A, 102M, 102P
  • Производитель: QUADRO

  • Макс. сечение заготовки: 300 х 250 мм

    Натяжение: ручное / гидравлика

    Подача: гидравлика

    Установка размеров: ручная / программатор

    Прижим: пружина / пневматический

    Вес: 1500 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для деления трехкантного и четырехкантного бруса по толщине в горизонтальной плоскости с целью получения качественного обрезного пиломатериала.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используется в деревообрабатывающих предприятиях средней и малой мощности как станок второго ряда. Также его можно использовать как станок для переработки горбыля и для производства заготовок перед обработкой на четырехсторонних станках. Представленные модели имеют двухпильную конфигурацию, позволяющую значительно увеличить производительность.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Тонкий пропил;

  • Высокое качество распиловки;

  • Простота и легкость настройки и обслуживания;

  • Подача очищающей жидкости на пильную ленту.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СТАНИНА И ШКИВЫ

Шкивы станка выполнены из специальной легированной стали, которые проходят динамическую балансировку, в виду чего полностью отсутствует вибрация при работе, а пиление происходит легко и мягко. Пильный узел защищен кожухом с легким доступом для контроля, обслуживания и замены ленточных пил.

Увеличение диаметра шкивов до 710 мм дало возможность увеличить скорость резания и подачи, тем самым, увеличив производительность.

ОГРАНИЧИТЕЛЬ ПИЛЬНОЙ ЛЕНТЫ

Предназначен для восприятия нагрузок от пильной ленты во время пиления, а также предотвращает ее вибрацию, что положительно сказывается на точности распиловки и увеличивает ресурс ленты. Данные ограничители четко контролируют положение лент и гарантируют высокое качество распила.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Все трущиеся и вращающиеся узлы и детали станка (подшипники шкивов, направляющие) оснащены индивидуальными пресс – масленками, которые расположены в легкодоступном месте. Это существенно сокращает срок проведения технического обслуживания оборудования и, как следствие, повышает его производительность.

УСТРОЙСТВО ОЧИСТКИ

В процессе работы обод пильного шкива очищается от смолы, опилок и т.д., что предохраняет пильную ленту от соскакивания со шкивов.

ПРИВОД ПИЛЬНОГО УЗЛА

Вращение шкивов осуществляется с помощью мощных электродвигателей по 15 кВт и клиноременной передачи. Мощности двигателей достаточно, чтобы с легкостью справляться с пилением даже твердолиственных пород.

СИСТЕМА ПОДАЧИ (модель QUADRO-102M, 102A)

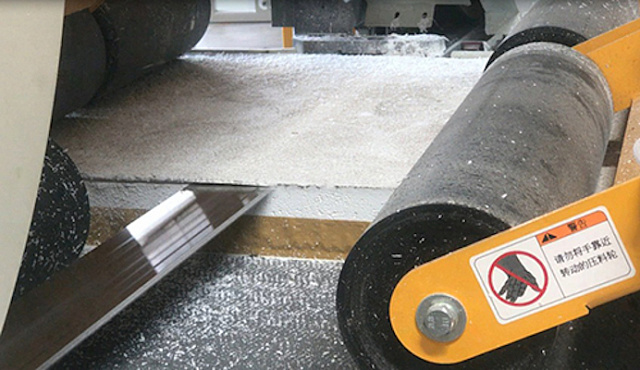

Подпружиненные сдвоенные подающие вальцы обеспечивают надежную подачу и точное базирование заготовки.

Система регулировок позволяет настроить вальцы на нужный размер заготовки и отрегулировать прижим.

СИСТЕМА ПОДАЧИ (модель QUADRO-102P)

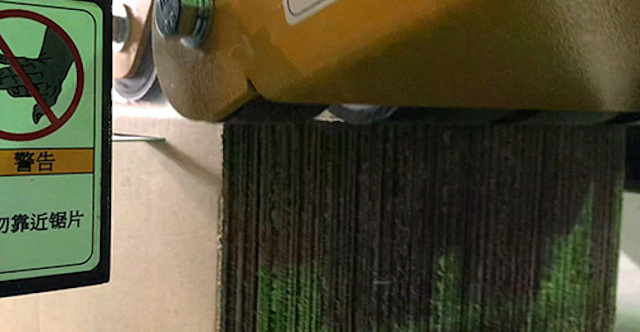

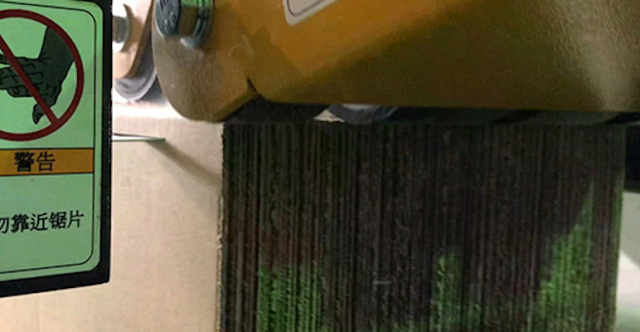

Пневматический прижим с обрезиненными роликами обеспечивает возможность регулировки давления в процессе работы.

Данная система эффективно работает с твердолиственными породами, а также при пилении шпона.

ПОДАЮЩИЙ ТРАНСПОРТЁР

Гидравлический привод транспортерной ленты гарантирует мощную и равномерную подачу заготовки в рабочую зону, что позволяет пилить древесину любой твердости. Скорость подачи ленточного транспортера регулируется бесступенчато.

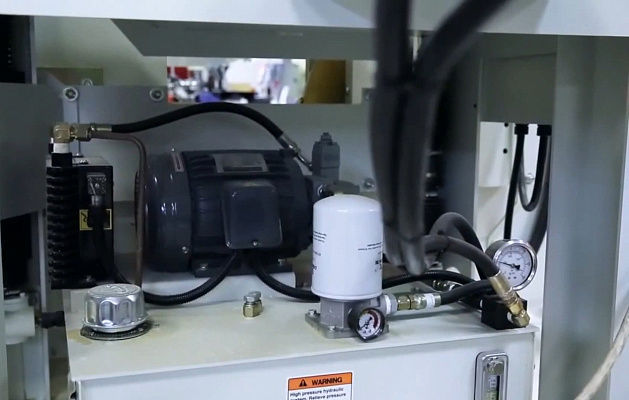

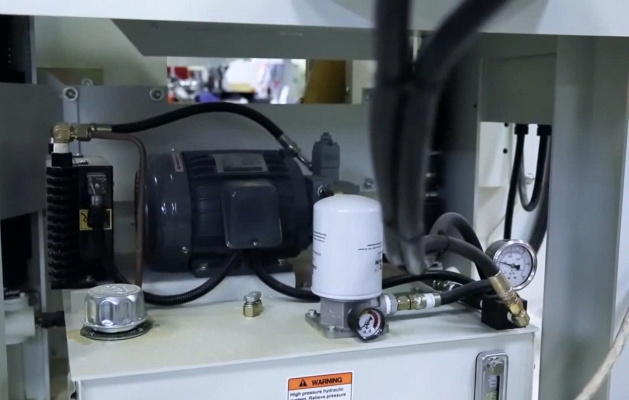

Давление в системе обеспечивается благодаря гидростанции расположенной на станке. Гидростанция укомплектована контрольно - измерительными приборами, удобной наливной и сливной горловиной, что позволяет контролировать ее работу и легко обслуживать.

Для использования станка в сложных климатических условиях и усиленных режимах эксплуатации предусмотрен радиатор охлаждения масла на гидростанции.

СИСТЕМА НАТЯЖЕНИЯ ПИЛ (Модель QUADRO-102M)

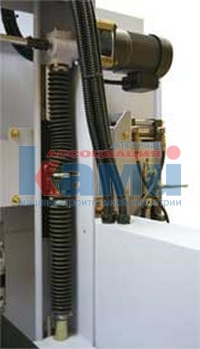

Механическое натяжение пил является простым и надежным решением для обеспечения требуемого натяжения пильного полотна.

СИСТЕМА НАТЯЖЕНИЯ ПИЛ (Модель QUADRO-102A, 102P)

Натяжение пильных лент во время работы станка осуществляется с помощью гидроцилиндров. Применение гидравлики позволяет более точно отслеживать и компенсировать нагрев и удлинение пильной ленты по сравнению с механическими системами натяжения.

МЕХАНИЗМ НАСТРОЙКИ ПИЛ НА РАЗМЕР

На станке QUADRO-102A и QUADRO-102P вертикальное перемещение пильных узлов осуществляется с помощью высокоточных винтовых пар, которые приводятся в движение от вспомогательного электродвигателя и контролируется с помощью контроллера, выведенного на пульт управления. Обеспечивается точная и быстрая перенастройка пильных узлов на заданный размер.

На станке QUADRO-102M вертикальное перемещение пильных узлов осуществляется с помощью высокоточных винтовых пар, которые приводятся в движение вручную с помощью маховика и размерной линейки.

ЭЛЕКТРООБОРУДОВАНИЕ

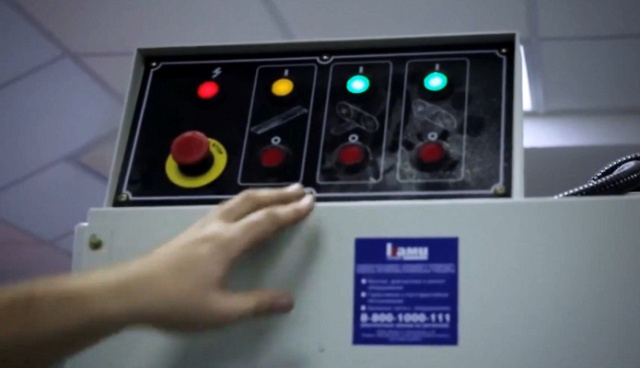

На пульте управления расположены кнопки запуска и остановки, управление подающим транспортером и натяжением ленточных пил, настройки пильных узлов на заданный размер с точностью до 0,01 мм.

Электрооборудование отвечает всем современным нормам и стандартам по безопасности и обеспечивает безопасное обслуживание станка оператором. На станке используется электрооборудование только мировых производителей.



ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ:



Высокоточные ленточно-делительные станки HighPoint позволяют производить качественную распиловку таких материалов как: картон, пластик, пенобетон, поролон, резина, текстолит и другие.


Модель QUADRO-102M QUADRO-102A QUADRO-102P
Максимальное сечение обрабатываемого материала, мм 300 х 250
Расстояние от верхней пилы до транспортера, мм 20 - 170
Расстояние от нижней пилы до транспортера, мм 5 - 125
Расстояние между пилами (минимальное), мм 12
Прижим заготовки Подпружиненные ролики Подпружиненные ролики Пневмо-прижим
Перемещение пильных узлов ручное эл.механическое
Натяжение пилы ручное гидравлика
Ширина подающего конвейера, мм 285 х 5480
Диаметр шкивов, мм 711 х 25
Скорость подачи, мм 5 - 25
Количество пильных лент, шт. 2
Размеры устанавливаемой ленты, мм 4265 x 27 x 0,90
Мощность основных электродвигателей, кВт 15 x 2
Мощность двигателя подачи, кВт 1,5 (гидравлика)
Габаритные размеры:
Длина, мм 3000
Ширина, мм 2100
Высота, мм 2000
Вес, кг 1500
