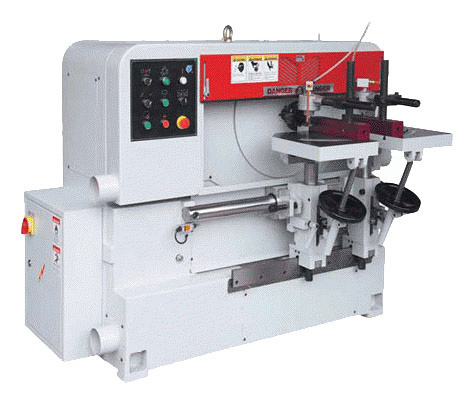

Шипорезный станок для овального шипа YRT-115

Цена по запросу
Связь с ведущим специалистом

Управление станком: механическое

Скорость вращения шпинделя: 6000 об/мин

Суммарная мощность: 4,5 кВт

Вес: 1100 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

Автоматический шипорезный станок для фрезерования овального и круглого шипа. Станок позволяет изготовить все типы мебельного шипа в любой плоскости. Регулировка движения шпинделя осуществляется механически и занимает несколько секунд.

НАЗНАЧЕНИЕ:

Станок предназначен для зарезки скругленных шипов всех видов с любыми наклонами по оси шипа, даже вертикальные шипы под углом 90°.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в производстве для изготовления стульев, детских кроваток и других изделий, где используется овальный шип.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Шипорезный станок для овального шипа YRT-115, образцы получаемых изделий Шипорезный станок для овального шипа YRT-115, образцы получаемых изделий

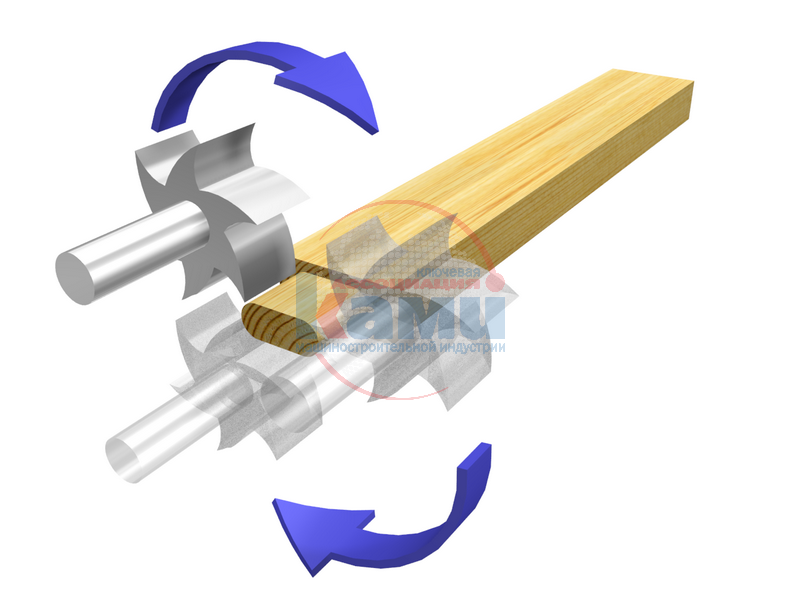

СХЕМА ОБРАБОТКИ:

Шипорезный станок для овального шипа YRT-115, схема обработки



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • 2 рабочих стола для достижения высокой производительности. Производительность до 12 изделий в минуту;
  • Фреза «24Т» в комплекте;
  • Антискольный цикл работы;
  • Удобная регулировка глубины и ширины шипа;
  • Наклон столов на 20 °;
  • Удобная регулировка положения шипа (под любым углом от 0 до 45°);
  • Скорость перемещения столов может быть отрегулирована;
  • Централизованная система смазки;
  • Регулировки вынесены на центральную панель управления;
  • Изготовление всех типов шипов;
  • На столах упорные линейки — могут устанавливаться под углом для зарезки наклонного шипа;
  • Регулировка скорости подачи стола позволяет работать с любыми породами древесины.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

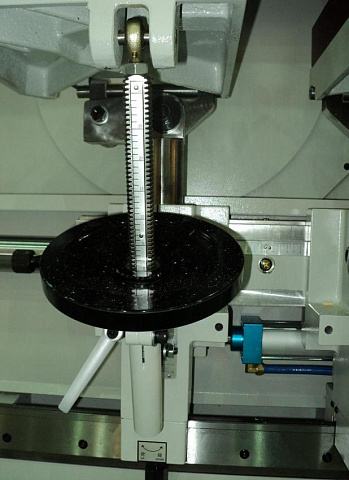

Шипорезный станок для овального шипа YRT-115, три направления шипа от горизонтального до вертикального
Шипорезный станок для овального шипа YRT-115, три направления шипа от горизонтального до вертикального
Три направления шипа: от горизонтального до вертикального (на 90°) могут быть быстро и удобно заданы с помощью перемещения позиционирующего диска. На рисунке положения: А — горизонтальный шип, В — под углом 45°, С — вертикальный шип.
Шипорезный станок для овального шипа YRT-115, оснащен специальной фрезой мод. "24 Т" Оснащен специальной фрезой мод. «24 Т»:
  • Идеальна для работы с твердыми породами древесины;
  • Отсутствие сколов на шипе;
  • Низкий шум;
  • Увеличенный срок службы до 120 дней (обычные фрезы необходимо затачивать через 6 — 7 дней);
  • Быстрое удаление стружки из зоны резания для повышения качества обработки.

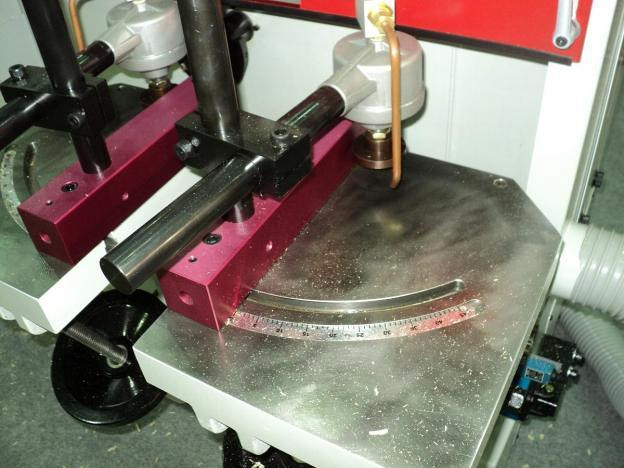

Шипорезный станок для овального шипа YRT-115, упорные линейки на столах имеют возможность поворота 45 градусов Упорные линейки на столах имеют возможность поворота на 45° для зарезки шипа под углом в горизонтальной плоскости. Настройка упорных линеек осуществляется по угловой шкале.
Шипорезный станок для овального шипа YRT-115, наклон столов в вертикальной плоскости Наклон столов в вертикальной плоскости осуществляется с помощью вращения маховика. Нужный угол определяется по угловой шкале.

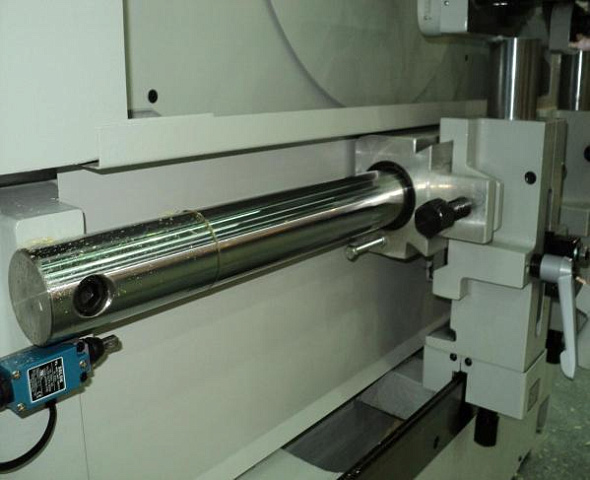

Шипорезный станок для овального шипа YRT-115, столы перемещаются по массивной закаленной цилиндрической направляющей Столы перемещаются по массивной закаленной цилиндрической направляющей.

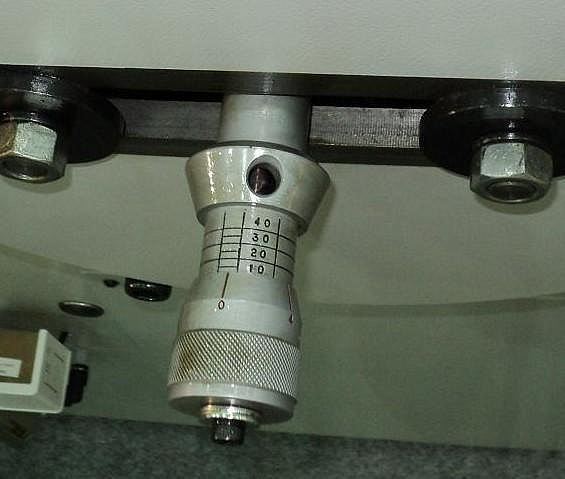

Шипорезный станок для овального шипа YRT-115, удобная регулировка глубины шипа Удобная регулировка глубины шипа.

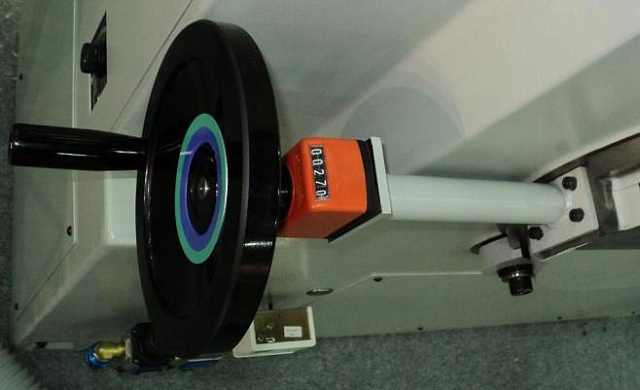

Шипорезный станок для овального шипа YRT-115, удобная регулировка ширина шипа по цифровому счетчику Удобная регулировка ширины шипа по цифровому счетчику.

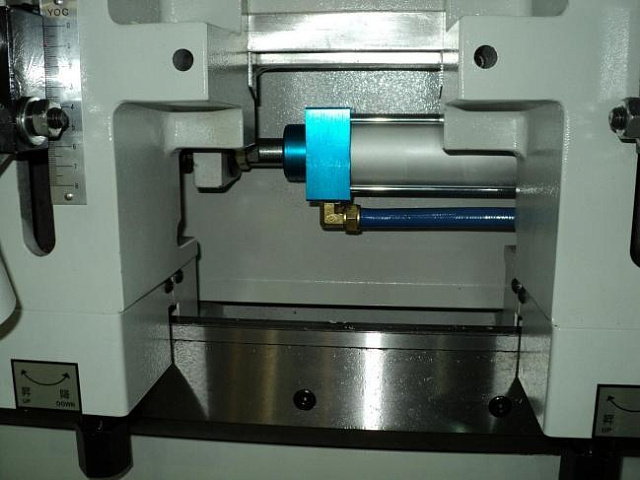

Шипорезный станок для овального шипа YRT-115, перемещение столов при помощи гидроцилиндра

Шипорезный станок для овального шипа YRT-115, перемещение столов при помощи гидроцилиндра

Перемещение столов при помощи гидроцилиндра. Позволяет обеспечивать равномерную, плавную, без рывков подачу даже при обработке твердых пород древесины.

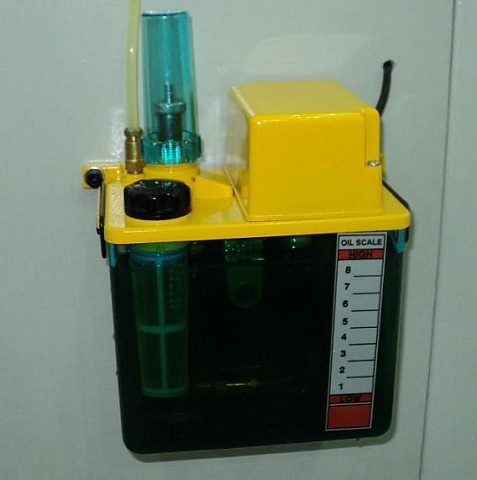

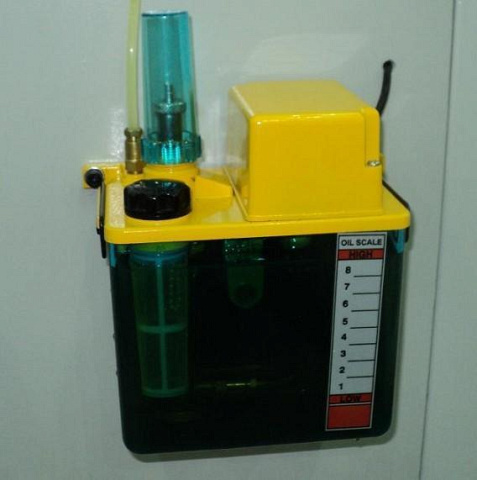

Шипорезный станок для овального шипа YRT-115, централизованная система смазки станка Централизованная система смазки станка.

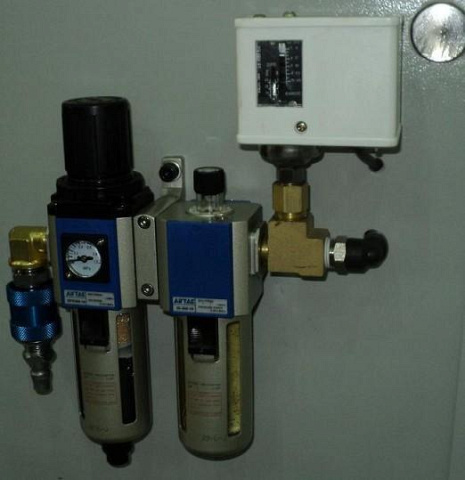

Шипорезный станок для овального шипа YRT-115, система подготовки воздуха Система подготовки воздуха.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

СТАНДАРТНАЯ ФРЕЗА



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ФРЕЗА СО СМЕННЫМИ ТВЕРДОСПЛАВНЫМИ ПЛАСТИНАМИ И ПОДРЕЗНЫМИ НОЖАМИ

Модель YRT-115
Скрость вращения шпинделя, об/мин 6000
Макс. ширина шипа, мм 115 + 2R*
Глубина шипа, мм 10 - 45
Наклон стола вверх, ° 15
Наклон стола вниз, ° 30
Наклон шипа влево/вправо, ° 0 - 45
Мощность шпинделя, кВт 3,7
Мощность перемещения фрезы, кВт 0,75
Габаритные размеры:
Длина, мм 1760
Ширина, мм 1150
Высота, мм 1320
Вес, кг 1100

*R - радиус инструмента
