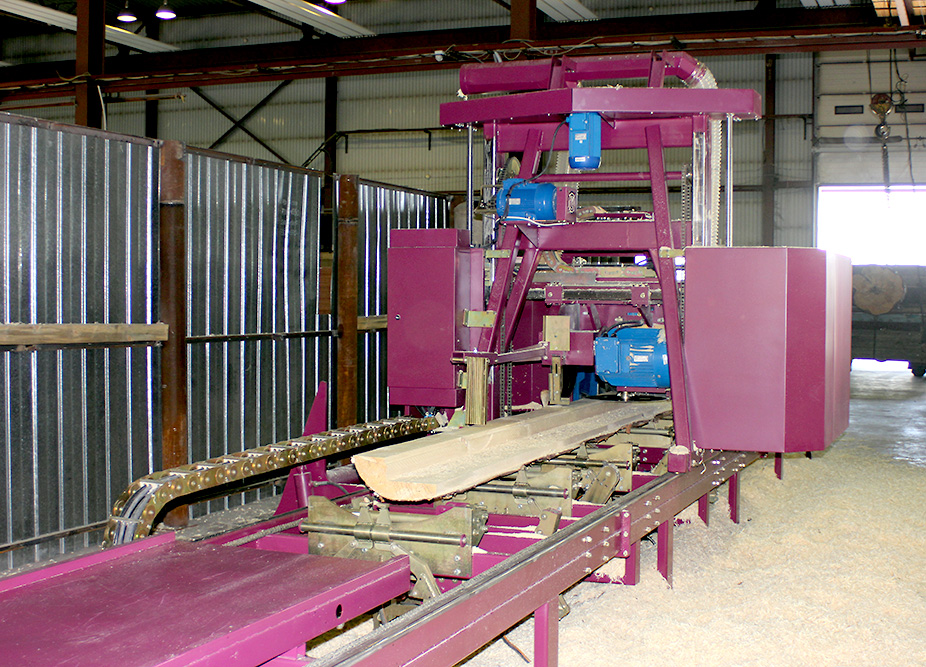

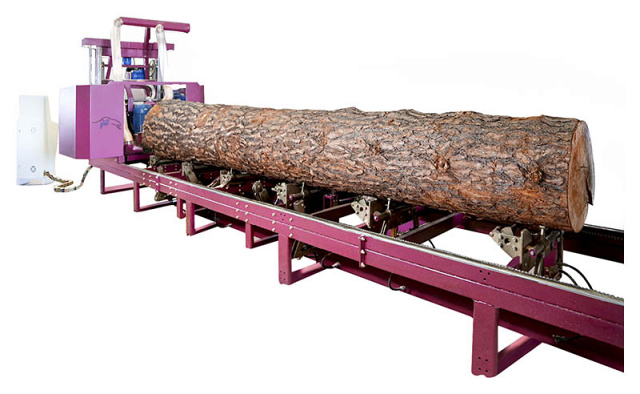

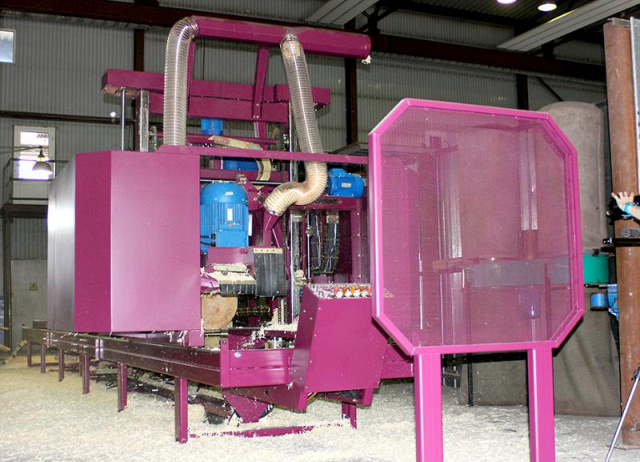

Угловой дисковый станок БАРС-5

РоссияРоссия
Цена по запросу
Связь с ведущим специалистом

Макс. Ø бревна: 950 мм

Производительность: 20 м³/смена

Макс. размер бруса: 200 х 200 мм

Вес: 2670 / 3550 / 4050 кг

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Станок предназначен для изготовления обрезного п/м радиального распила и бруса из древесины хвойных и лиственных пород путем продольной распиловки 2-мя дисковыми пилами под углом 90°.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на деревообрабатывающих предприятиях для производства пиломатериалов экспортного качества (в т.ч. радиального распила), заготовок для окон, паркета, мебели, клееного бруса и щита.



СХЕМА ОБРАБОТКИ:

Схема раскроя станка для углового пиления UNIVERSAL-1000



ПРИНЦИП РАБОТЫ:

Распиловка ведется с помощью подвижной пильной каретки вдоль неподвижно закрепленного бревна. Схема распиловки может выбирать автоматически с помощью системы оптимизации раскроя бревна, либо выбирается оператором самостоятельно, исходя из сменного задания и рационального раскроя бревна в зависимости от его диаметра.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Производительность – до 25 м³/см;
  • Качественный распил любых пород древесины;
  • Максимальный выход радиального распила;
  • Не требуется сортировка бревен (возможно распиливать диаметры до 950 мм);
  • Индивидуальная схема раскроя для каждого бревна;
  • Полезный выход до 70%;
  • Термостатирование стойки управления, что позволяет работать при широком, температурном диапазоне от -25С до + 40С, защищена от влаги и пыли;
  • Базовые компоненты системы управления – европейского производства;
  • Компьютер на базе Intel, повышенной надежности, программное обеспечение «Оптима», «Мониторинг» установлены на компьютере;
  • Экономичное обслуживание;
  • Срок службы десятки лет.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЖЁСТКАЯ ТЯЖЕЛАЯ СТАНИНА

Обеспечивает:

  • Высокую точность распиловки;
  • Надежность и долговечность станка.

Конструктивное исключение вибрации.

Компактная и безопасная организация кабельных сетей.

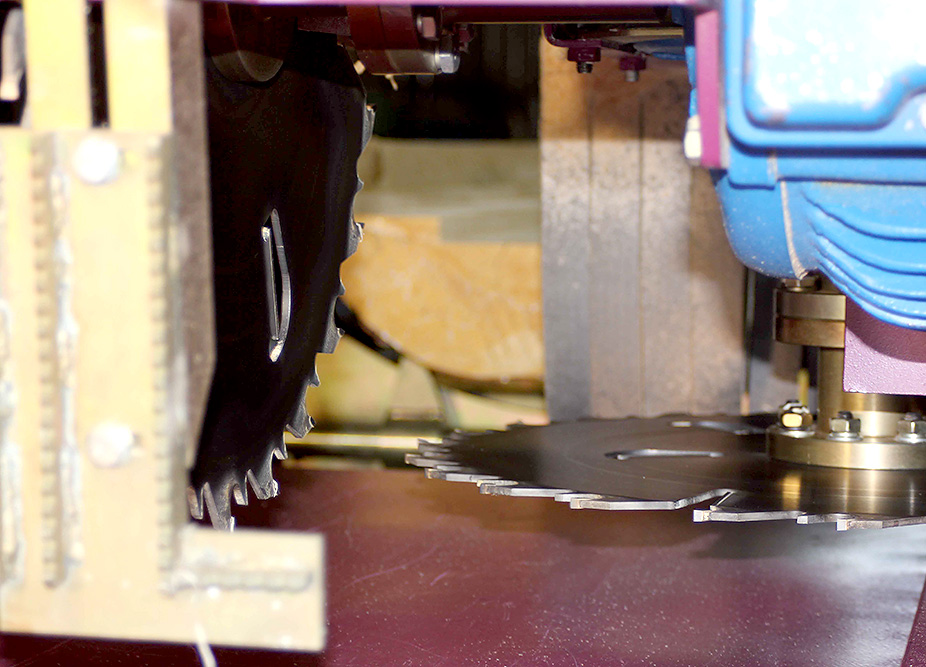

ПИЛЬНЫЙ УЗЕЛ

Распил происходит относительно неподвижного бревна.

Преимущества данной технологии пиления:

  • Качество пиломатериала выше, чем на станках проходного типа;
  • Суппорт, на котором установлены два надежных электродвигателя мощностью 22 кВт российского производства;
  • Перемещение суппортов осуществляется ходовыми винтами производства Германии;
  • Датчики угловых перемещений производства Японии;
  • Датчик измерения пути портала, что повышает производительность путем оптимизации расстояния хода при распиловке.

БЕЗОПАСНОСТЬ

Конструкция станка обеспечивает максимальную безопасность работы. Защитная сетка, препятствует выбросу срезков.

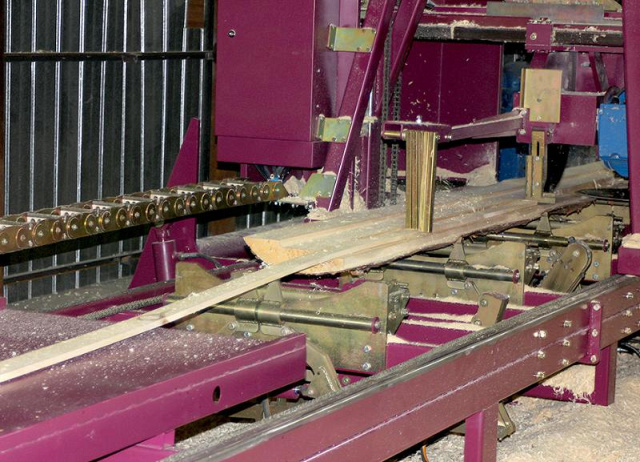

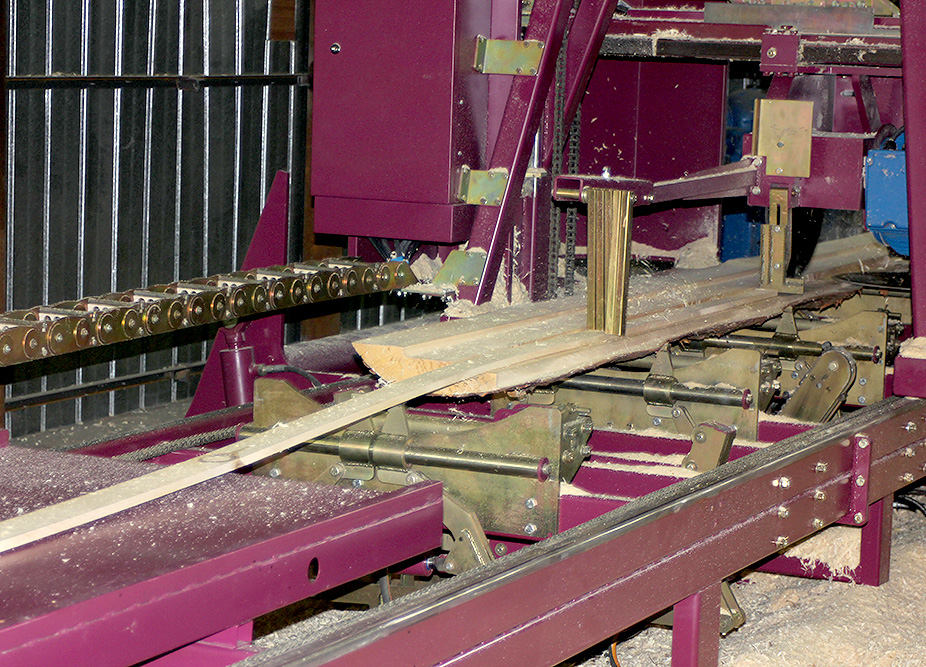

СИСТЕМА АВТОСБРОСА ПИЛОМАТЕРИАЛА

Съем отпиленной доски производится автоматически обратным ходом портала на максимальной скорости. Система автосброса пиломатериала – в базовой модификации станка. Система автосброса позволяет работать в полностью автоматическом режиме при диаметре пиловочника до 600 мм. После съема доски цикл автоматического позиционирования дисков, подачи в распил повторяется.

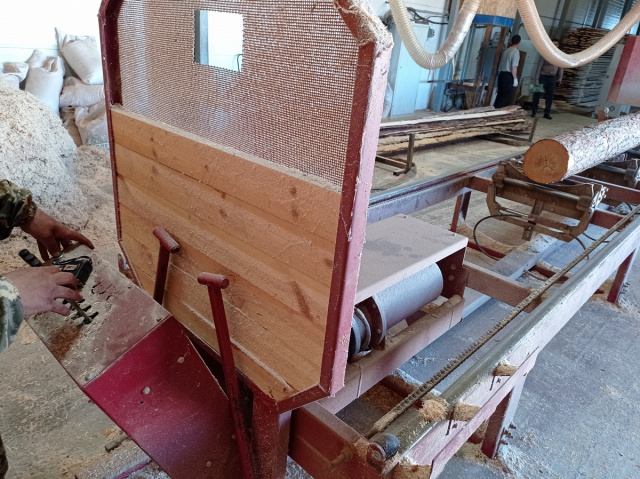

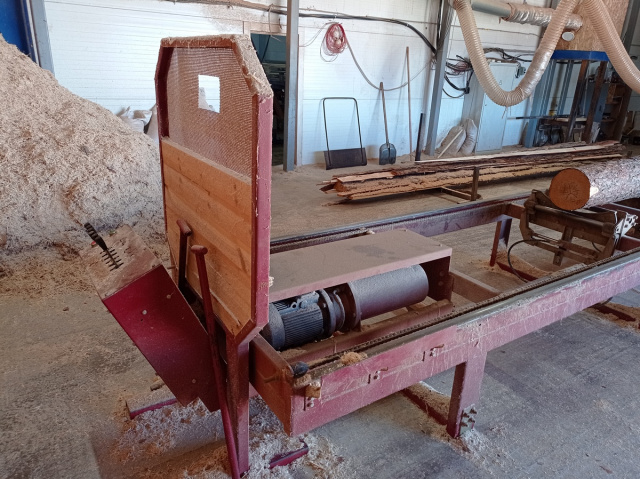

ПРИЁМНЫЙ СТОЛ ДЛЯ ГОТОВЫХ ПИЛОМАТЕРИАЛОВ

При сбросе пиломатериала обратным ходом, доска/брус попадают на применый стал в передней части станка.

Используя данную систему, повышается безопасность эксплуатации станка, так как в зоне пиления нет человека.

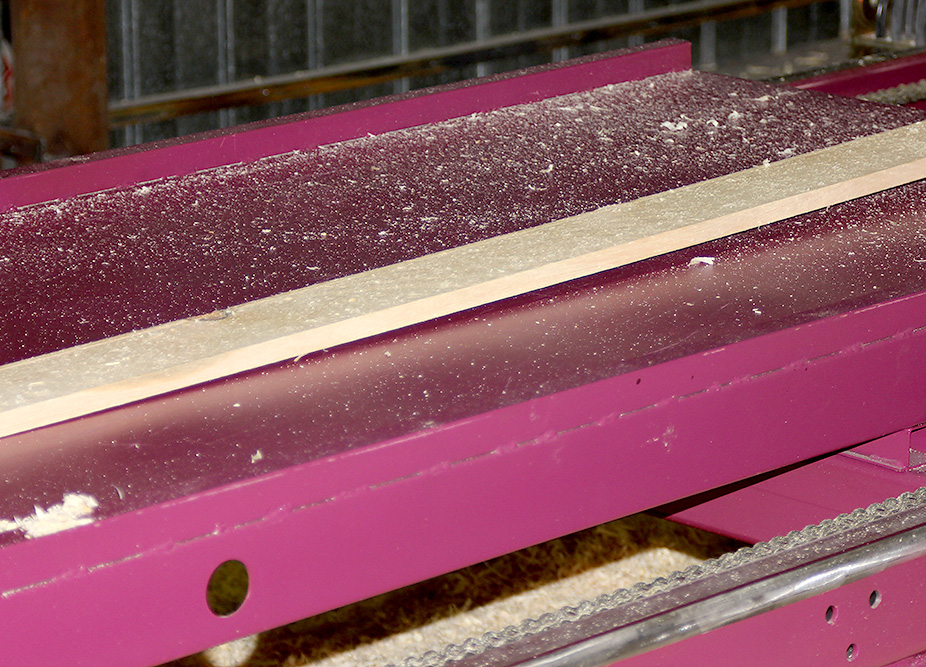

МИНИМИЗАЦИЯ ОТХОДОВ ДРЕВЕСИНЫ

Минимальный остаток горбыля 1 - 2,5 см.

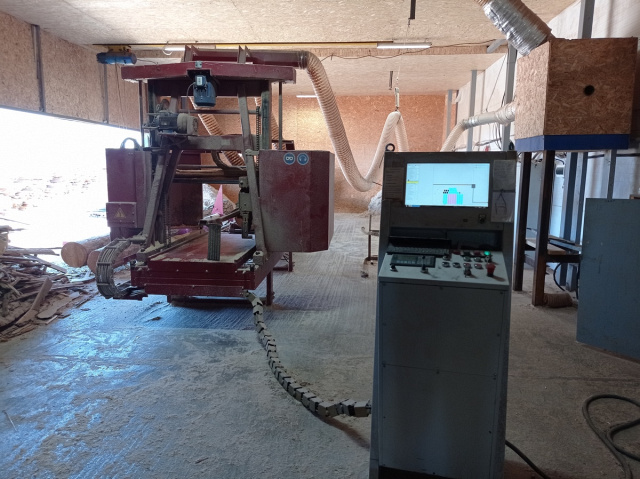

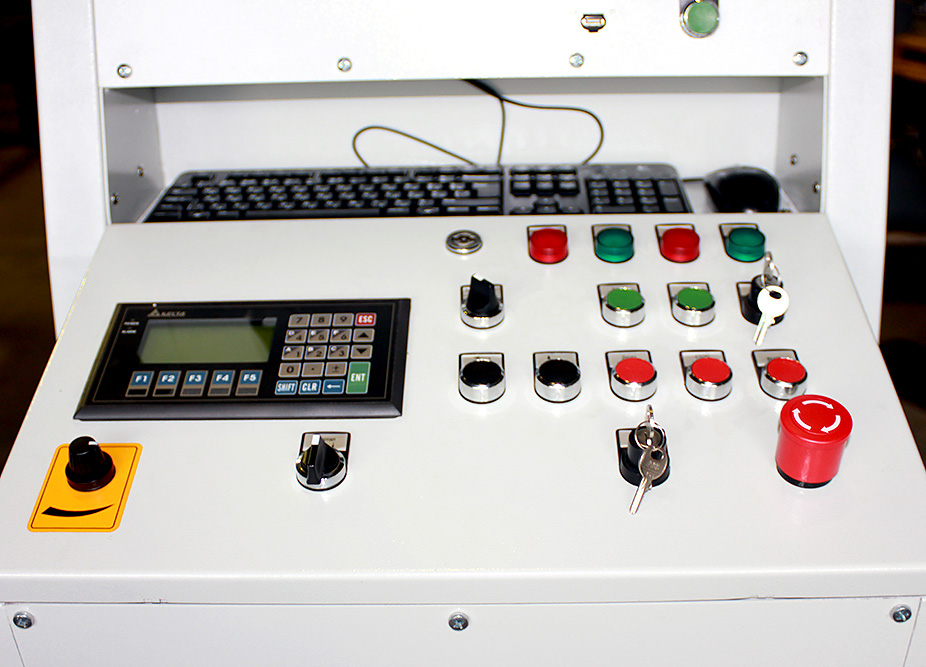

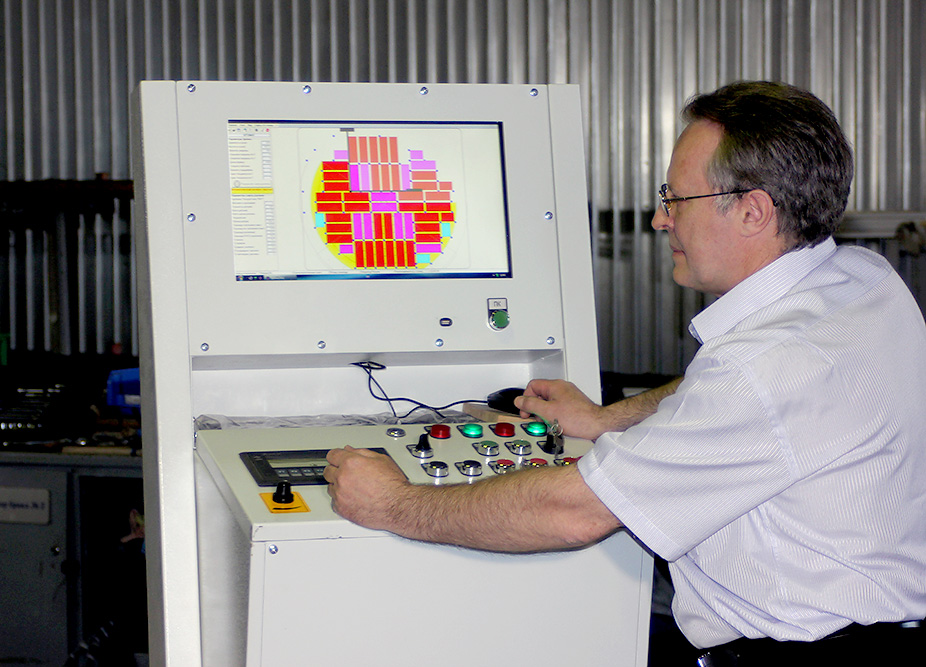

УПРАВЛЕНИЕ СТАНКОМ

Позиционирование дисков может осуществляться оператором в пошаговом режиме или с использованием системы оптимизации. Система оптимизации – в базовой модификации станка.

НАСТРОЙКА РАЗМЕРОВ

Перемещение дисков на заданный размер производится под контролем микропроцессорной системы управления в соответствии с картой раскроя, рассчитанной программой оптимизации. Высокая точность установки на заданный размер пильных дисков обеспечивается системой числового программного управления, что позволяет производить непрерывно распиловку бревна.

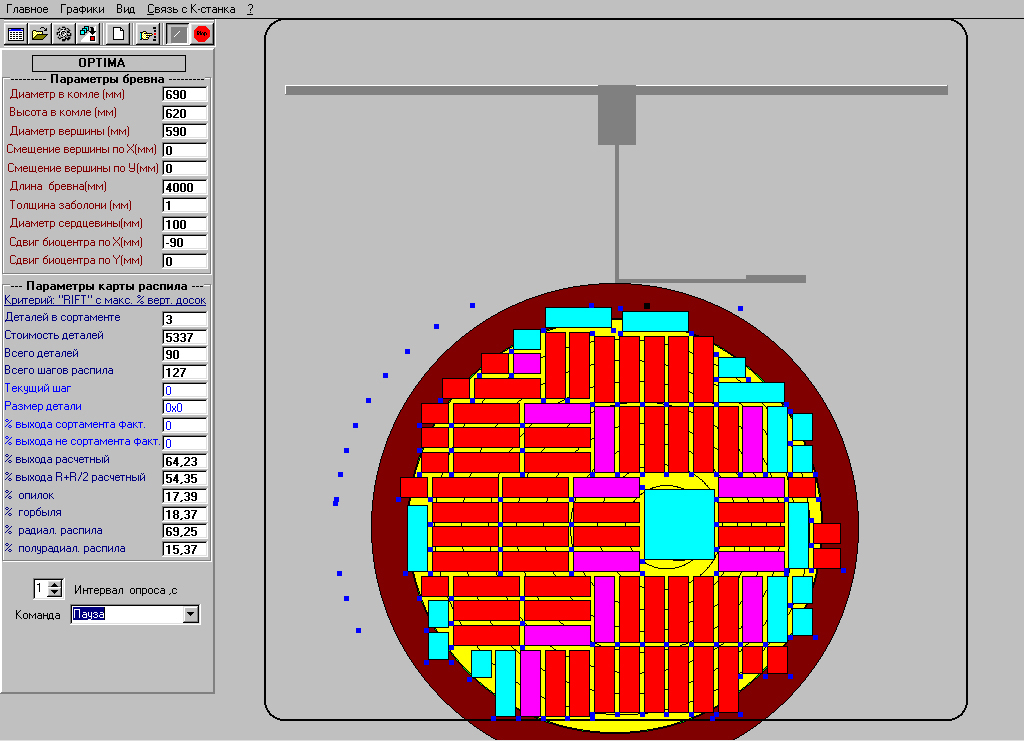

СИСТЕМА ОПТИМИЗАЦИИ РАСКРОЯ «ОПТИМА»

Автоматический расчет оптимальной схемы распила бревна по критерию максимального выхода пиломатериалов с заданными параметрами, в том числе радиально ориентированного, индивидуально для каждого бревна без сортировки по диаметрам.

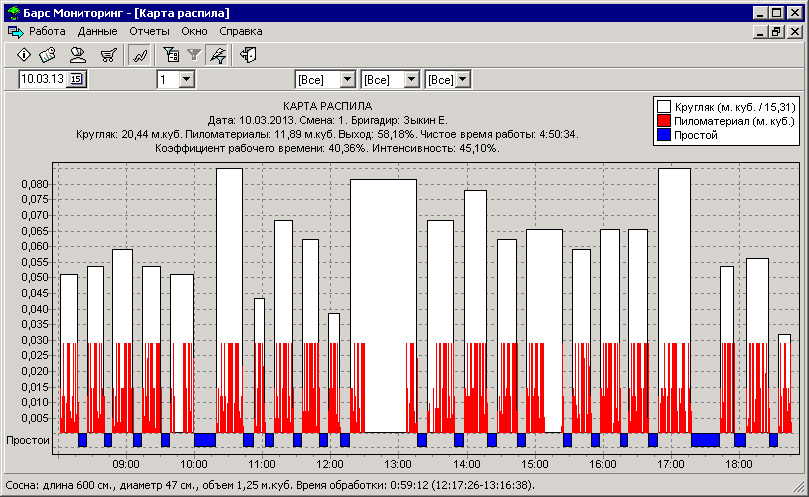

ПРОГРАММА МОНИТОРИНГА

Формирование базы данных, включающей полную информацию по исходному пиловочнику, напиленному пиломатериалу, временным и другим параметрам работы станка с целью учета и контроля работы станка и персонала.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

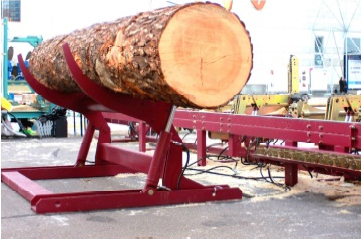

ГИДРОПОДЪЕМНИК БРЕВНА НА СТАНИНУ

Позволяет, быстро загрузить бревно на станину без использования физического труда, а также сократить количество персонала.

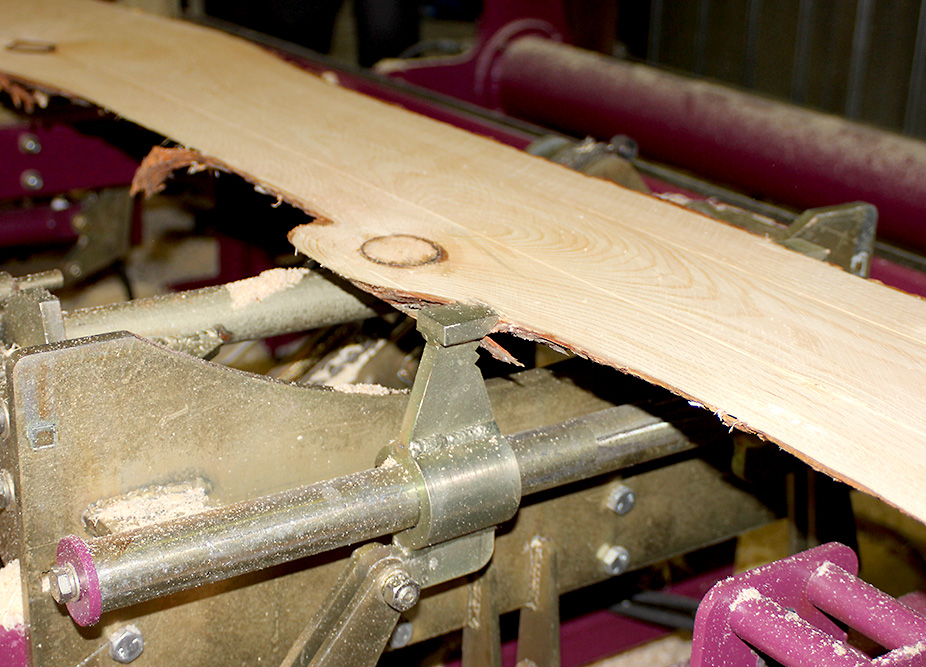

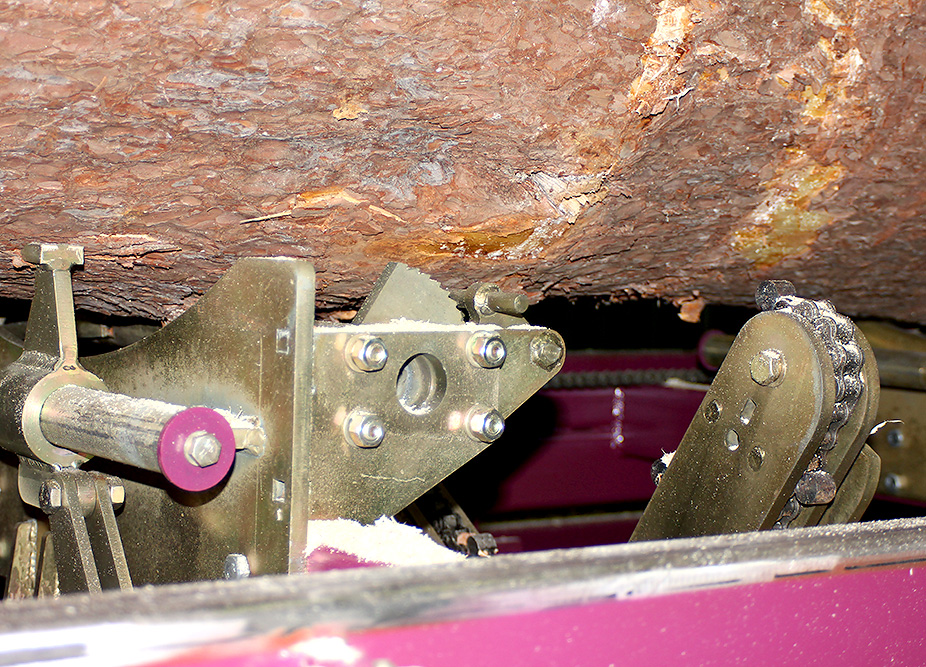

СИСТЕМА КРЕПЛЕНИЯ БРЕВНА

Пиловочник выравнивается и крепится на станине с помощью механических (базовое исполнение) или гидравлических устройств. Бревно в процессе распиловки не требует кантования. Компоненты гидравлической системы производства Болгарии и России. Отдельный гидравлический пульт управления.

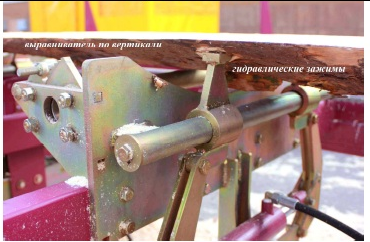

ВЫРАВНИВАНИЕ ПО ВЕРТИКАЛИ

Механический выравниватель позволяет выровнять ось бревна относительно оси станка, что увеличивает полезный выход пм.

ВЫРАВНИВАНИЕ ПО ГОРИЗОНТАЛИ

Гидравлические выравниватели позволят быстро спозиционировать бревно по горизонтали.

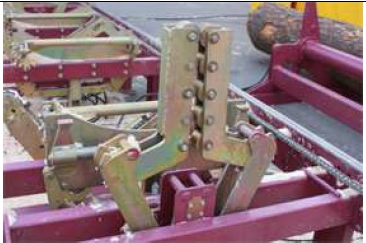

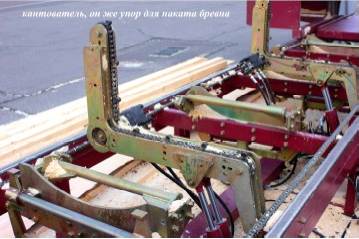

КАНТОВАТЕЛЬ БРЕВНА

Позволяет оперативно вращать бревно на станине, выбирая оптимальное положение для раскроя. Кантователи также являются упорами для автоматической загрузки бревна на станину.
Модель БАРС-5
Диаметр распиливаемого бревна максимальный (мин/макс), мм

В скобках указан максимальный диаметр при использовании

системы автосброса и работы в полностью автоматическим режиме.

100 / 950 (600)
Длина бревна (мин/макс), мм 2000 / 6500*
Максимальное сечение выпиливаемого бруса, мм 200 х 200
Скорость подачи, м/мин 0 - 90
Диаметр пил горизонт (мин/макс), мм 400 - 550
Диаметр пил вертик (мин/макс), мм 450 - 550
Мощность двигателей привода пил (верт. и гор.), кВт 2 х 22
Удельное энергопотребление, кВт/м³ 7
Обороты двигателей, об/мин 2940
Габаритные размеры (рельсового пути для длины бревна 6 м):
Длина, мм 11 600
Ширина, мм 2360
Высота, мм 3000
Вес (в зависимости от комплектации), кг 2670 - 4050

*опция: возможно исполнение станка для длины бревна до 12 метров.




механическая система

выравнивания и крепления

пиловочника
гидравлическая система

выравнивания, кантования

и крепления пиловочника
гидравлическая система

выравнивания, кантования

и крепления пиловочника

с гидрозагрузчиком
Общ. уст. мощность, кВт 49,2 54,2 54,2
Габаритные размеры:
Длина, мм 11 150 11 600 11 600
Ширина, мм 2360 2360 3470
Высота, мм 3000 3000 3000
Вес, кг 2670 3550 4050
