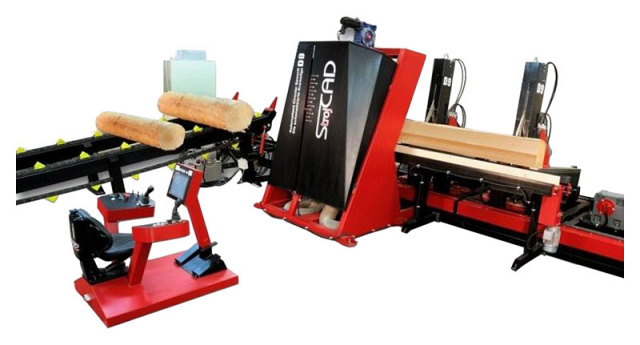

Автоматический лесопильный комплекс StojCAD. Модель D9 LH6 Standart

Цена по запросу
Связь с ведущим специалистом

Макс. Ø бревна: 800 мм

Производительность: до 7,5 м³/час

Макс. размер бруса: 350 х 180 мм

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Станок предназначен для изготовления обрезного п/м радиального распила и бруса из древесины хвойных и лиственных пород путем продольной распиловки 2-мя дисковыми пилами под углом 90°.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на крупных и средних деревообрабатывающих предприятиях для производства пиломатериалов экспортного качества (в т.ч. радиального распила).

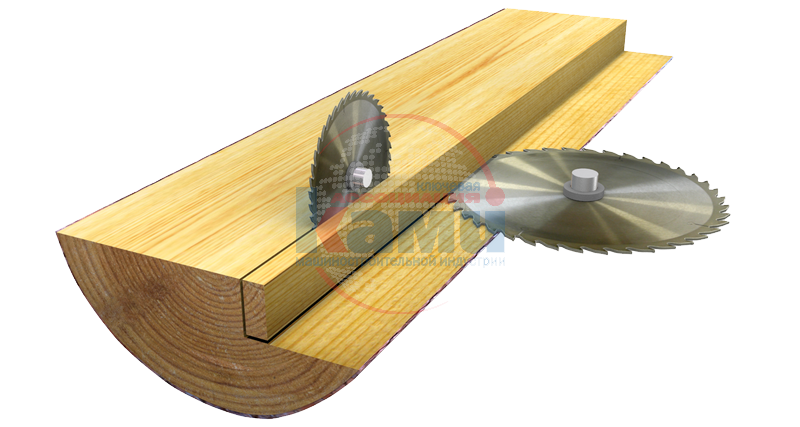

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ИНДИВИДУАЛЬНЫЙ СЕРВОПРИВОД ПЕРЕМЕЩЕНИЯ МОДУЛЕЙ

НЕЗАВИСИМЫЙ ГИДРОЗАЖИМ БРЕВНА

ЦЕПНОЙ ГИДРОКАНТОВАТЕЛЬ, КОНСТРУКЦИЯ КОТОРОГО ПОЗВОЛЯЕТ ПРОИЗВОДИТЬ ЭФФЕКТИВНОЕ ВРАЩЕНИЕ БРЁВЕН ЛЮБОГО ДИАМЕТРА

УСТРОЙСТВА ГОРИЗОНТАЛЬНОГО ПОЗИЦИОНИРОВАНИЯ БРЕВНА ОТНОСИТЕЛЬНО ПИЛЬНОГО УЗЛА, С СЕРВОПРИВОДАМИ



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ПРИВОДНАЯ МОДУЛЬНАЯ ПИЛЬНАЯ КАРЕТКА

С гидрозажимами, гидрокантователями и устройствами горизонтального позиционирования бревна.

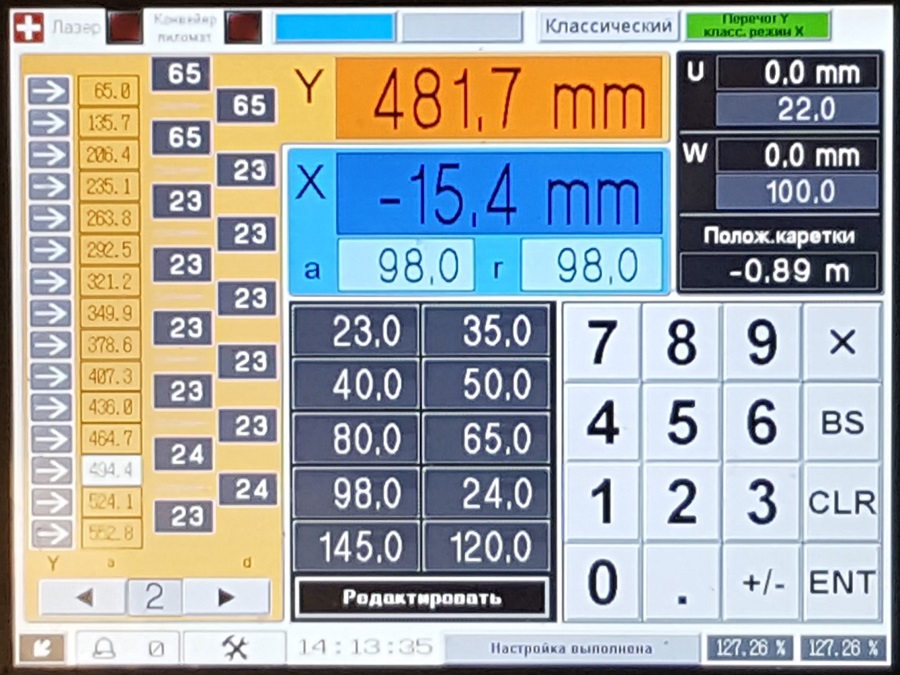

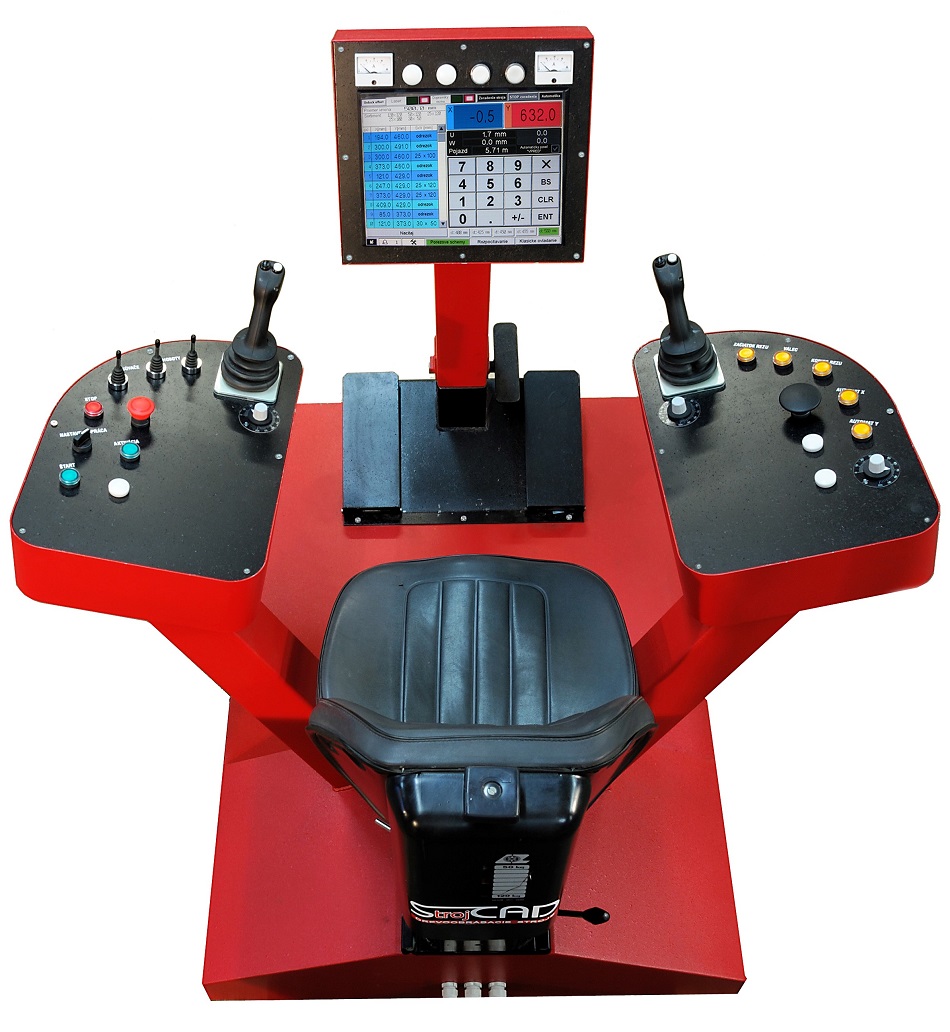

ПУЛЬТ УПРАВЛЕНИЯ С СЕНСОРНОЙ ПАНЕЛЬЮ 15" SIEMENS

СИСТЕМА УДАЛЁННОГО ДОСТУПА И КОНТРОЛЯ

С программным, и визуальным (ip-камеры) доступом.

СТАЦИОНАРНЫЙ ПИЛЬНЫЙ УЗЕЛ ДЛЯ ДВУХСТОРОННЕГО РАСПИЛА

С лазерными указателями «зелёного» спектра для вертикальных пил и «красного» спектра для горизонтальных пил.

СИСТЕМА АВТОМАТИЧЕСКОГО ПОЗИЦИОНИРОВАНИЯ БРЕВНА

Для первого реза после загрузки бревна, а также последующих резов после кантования.

ИСПОЛНЕНИЕ СТАНКА ДЛЯ ПОДАЧИ БРЁВЕН НЕЗАВИСИМО ОТ ОРИЕНТАЦИИ КОМЛЯ



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ПОПЕРЕЧНЫЙ ЦЕПНОЙ ЗАГРУЗОЧНЫЙ КОНВЕЙЕР С УСТРОЙСТВОМ ПОШТУЧНОЙ ВЫДАЧИ БРЕВНА

* ЛИНИИ ПОЛУАВТОМАТИЧЕСКОЙ СОРТИРОВКИ ПИЛОМАТЕРИАЛОВ С ОДНОСТОРОННИМ, ЛИБО ДВУХСТОРОННИМ СБРАСЫВАНИЕМ В СОСТАВЕ:

  • Система управления с гидроприводом.
  • Пульт и шкаф управления, ультразвуковые сенсорные датчики управления сбросом.
  • Ленточные сортировочные конвейеры для рассортировки продукции.

* ЛИНИИ АВТОМАТИЧЕСКОЙ СОРТИРОВКИ ПИЛОМАТЕРИАЛОВ

В комплект любой линии входит Система автоматического измерения и управления сортировкой продукции с оптическими и ультразвуковыми сенсорами, позволяющая отсортировывать не только отходы, но и пиломатериал с обзолом (размер зоны брака задаётся оператором исходя из спецификации).

СОРТИРОВКА НА 3 – 8 КАРМАНОВ С ОДНОСТОРОННИМ, ЛИБО ДВУХСТОРОННИМ СБРАСЫВАНИЕМ В СОСТАВЕ:

  • Ленточный конвейер для отсортировки горбыля и отходов.
  • Ленточные сортировочные конвейеры, для автоматической односторонней рассортировки продукции.

СОРТИРОВКА НА 5 – 11 КАРМАНОВ С КОМБИНИРОВАННЫМ ДВУХСТОРОННИМ СНЯТИЕМ ПОСРЕДСТВОМ ЦЕПНЫХ СЪЁМНИКОВ В СОСТАВЕ:

  • Ленточный конвейер для отсортировки горбыля и отходов.
  • Роликовые сортировочные конвейеры для автоматической двухсторонней рассортировки продукции. В комплект каждого входят два поперечных цепных конвейера, производящих снятие доски с сортировочного конвейера и его подачу в накопительный карман, либо на устройства транспортировки.

ИСПОЛНЕНИЕ СТАНКА ДЛЯ ПОЛУЧЕНИЯ ПИЛОМАТЕРИАЛА МАКСИМАЛЬНОЙ ШИРИНОЙ 350 ММ

"ЗИМНИЙ ПАКЕТ"

Автоматическая система подогрева гидравлических и электронных компонентов при низких температурах

Модель D9 LH6 Standart
Мощность главных двигателей, кВт 2 х 22
Мощность сервопривода перемещения пил, кВт 5,5
Мощность привода перемещения пильной каретки, кВт 30
Максимальное сечение отпиливаемой заготовки (в стандартной комплектации), мм 205 х 180
Максимальное сечение отпиливаемой заготовки (опционально), мм 350 х 180
Минимальное сечение отпиливаемой заготовки, мм 10 x 10
Скорость подачи (бесступенчатая регулировка), м/мин 0 - 90
Диаметр пильных дисков, мм 500 - 550
Диаметр бревна, мм 160 - 800
Длина обрабатываемого бревна, мм 2000 - 6200

Габаритный эскиз линии D9 Standart в комплекте с цепным загрузочным конвейером:
