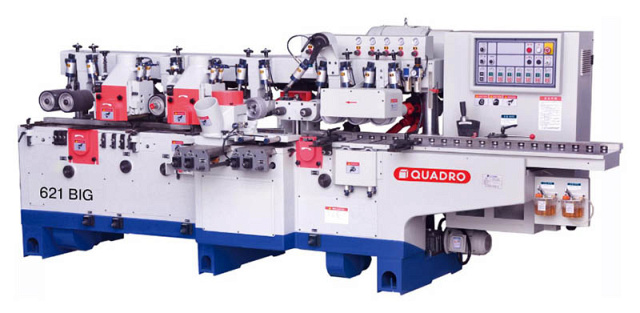

Четырехсторонний продольно-фрезерный станок QUADRO 621 BIG

Код(ы) товара: ДО 299052
Поделиться
5 226 366 ₽
В наличии
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
QUADRO
Тайвань
Модели серии:
621 BIG

Макс. сечение заготовки: 210 x 200 мм

Количество шпинделей: 6 шт.

Скорость подачи: 2 - 25 м/мин

Мощность: 75 кВт

Вес: 4000 кг

Преимущества
  • Все шпиндели: 11 кВт
  • Двигатель подачи: 7,5 кВт
  • Литая станина
  • 4 приводных ролика в столе
  • Специальное исполнение прижимов с пневморегулировкой
  • Специальное исполнение боковой линейки с роликами
Назначение

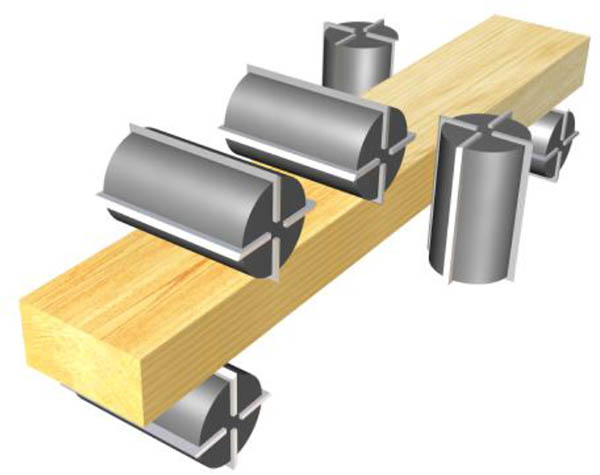

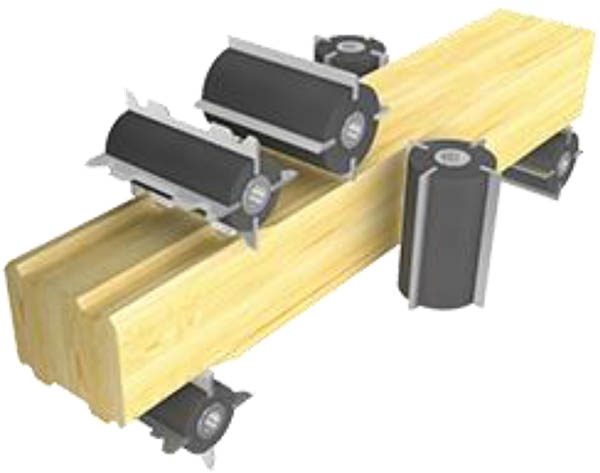

Четырехсторонний станок Quadro 621 BIG предназначен для строгания и профилирования бруса сечением 210 на 200 мм. Профилирование выполняется боковыми шпинделями и горизонтальными шпинделями увеличенной мощности.

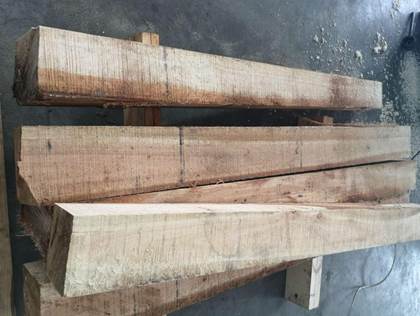

Станок способен протягивать, строгать и профилировать брус естественной влажности (фото до обработки):

Область применения

Станок применяется в домостроении, производство клееного бруса, массивного бруса, мебельный щит и другие столярные изделия.

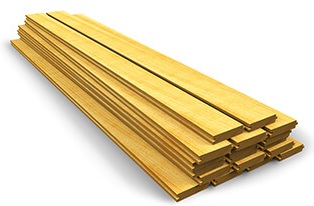

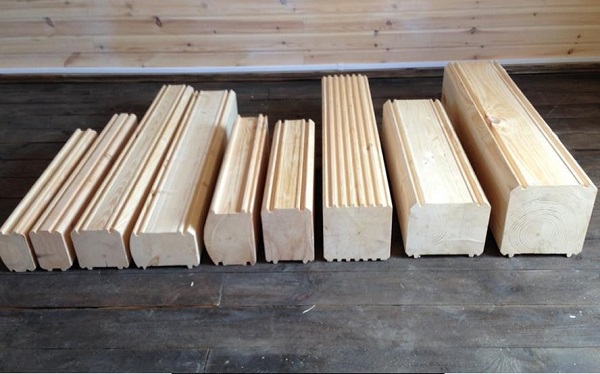

Получаемые изделия

Конструктивные особенности

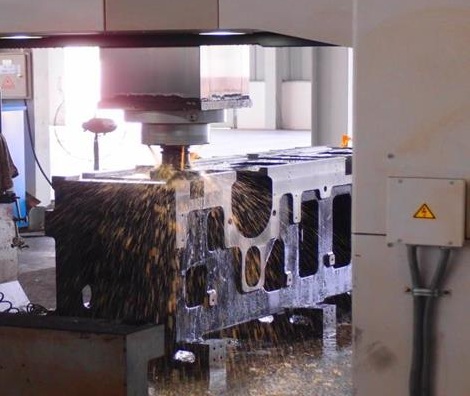

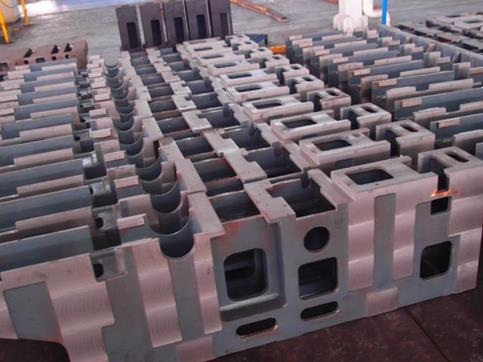

А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы.

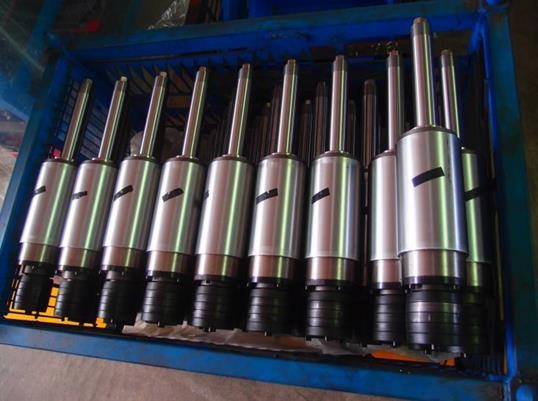

Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония).

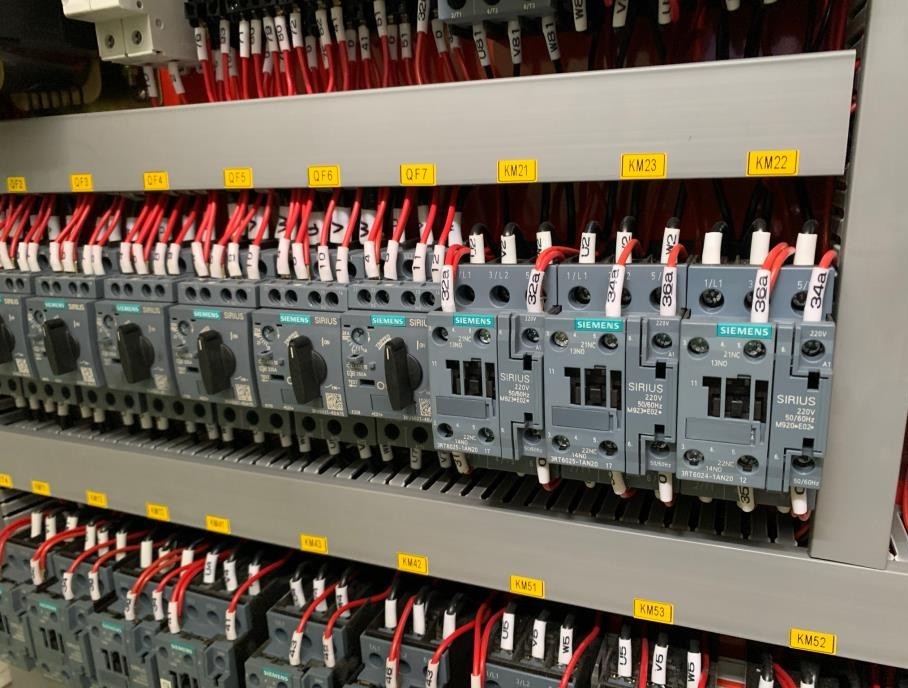

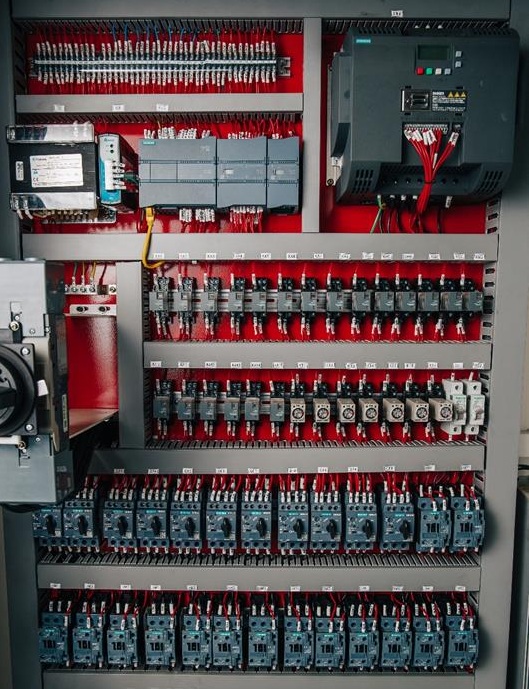

В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS и SCHNEIDER.

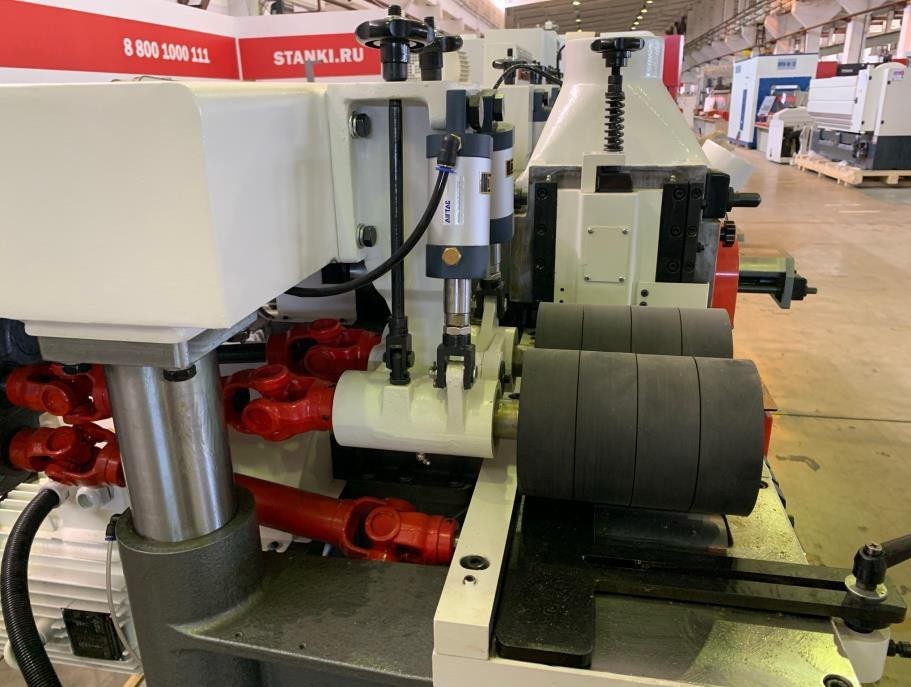

Система фиксации состоит из 10-ти групп верхних приводных роликов. В столе станка расположены 4 приводных ролика. Необходимы для протяжки массивных заготовок естественной влажности сечением до 200 мм.

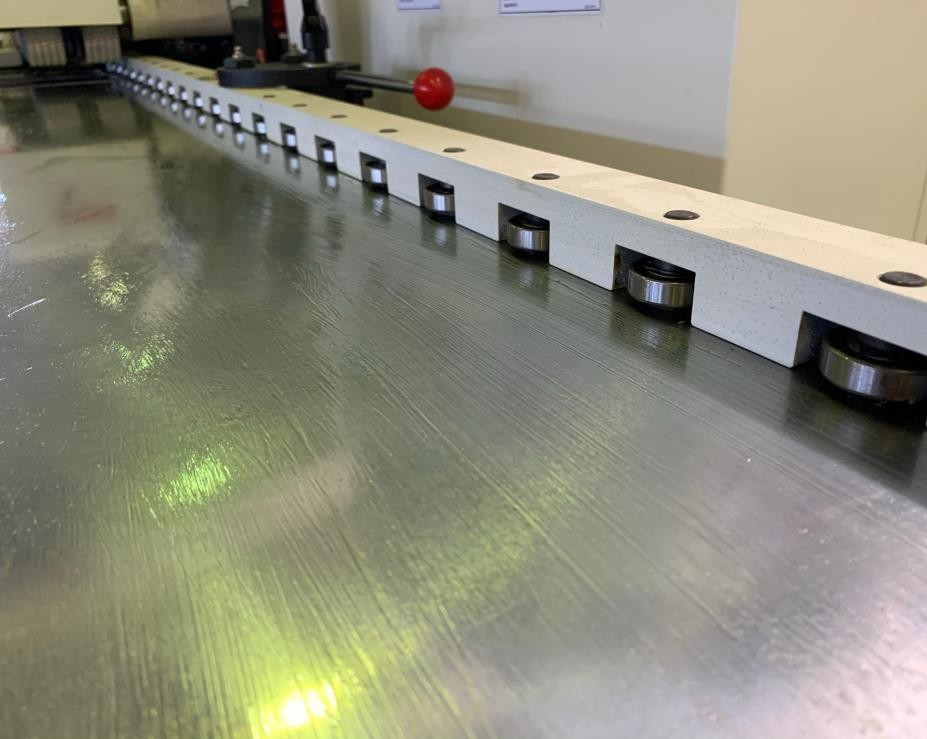

Оснащена подшипниками для улучшения скольжения и подачи массивных заготовок в станок.

Установлены перед и после верхнего шпинделя и исключают вероятность заклинивания заготовок.

Перед верхним шпинделем оснащены пневматической регулировкой.

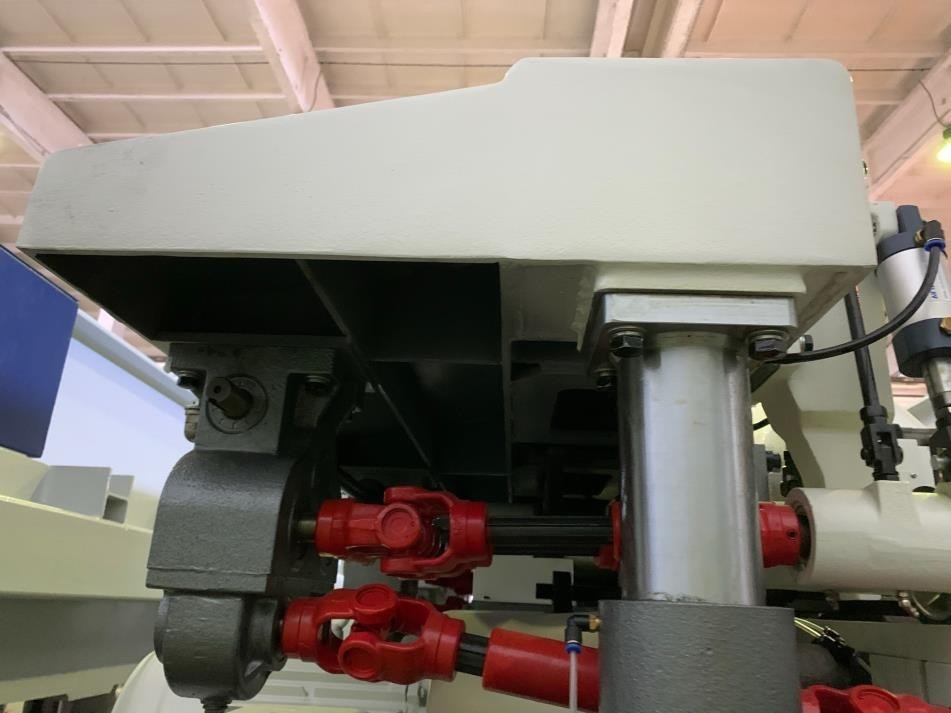

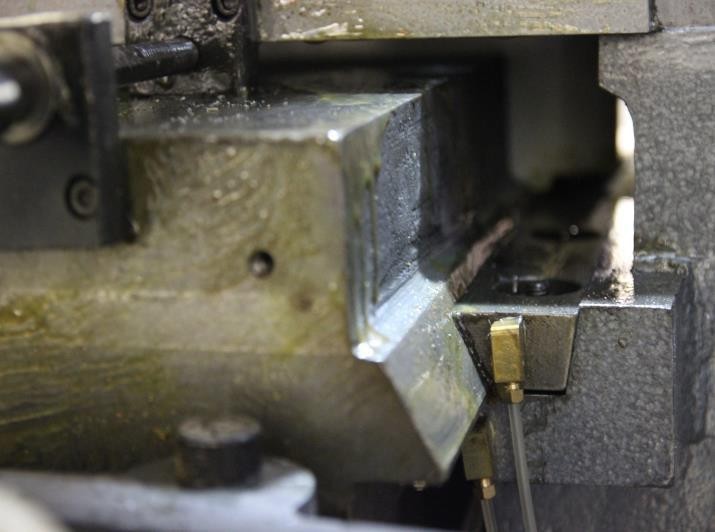

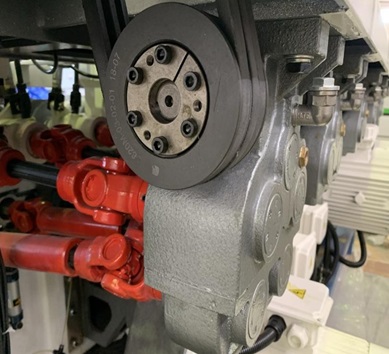

Массивная литая траверса, на которой закреплены редукторы, ролики и другие механизмы, исключает возникновение вибраций в процессе обработки бруса. Установлена на направляющих увеличенного сечения.

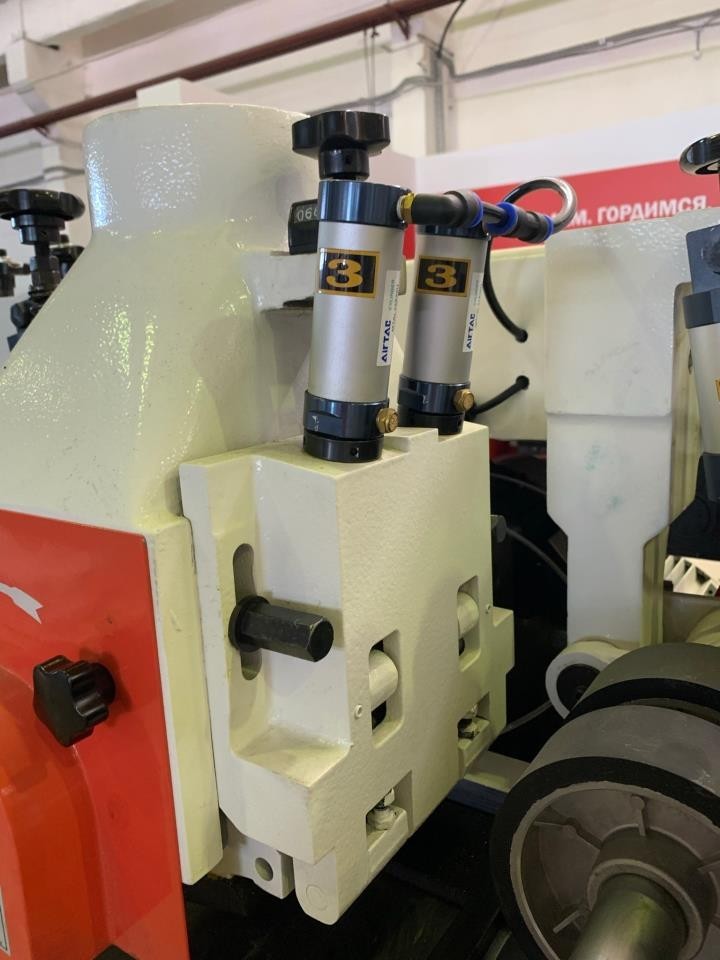

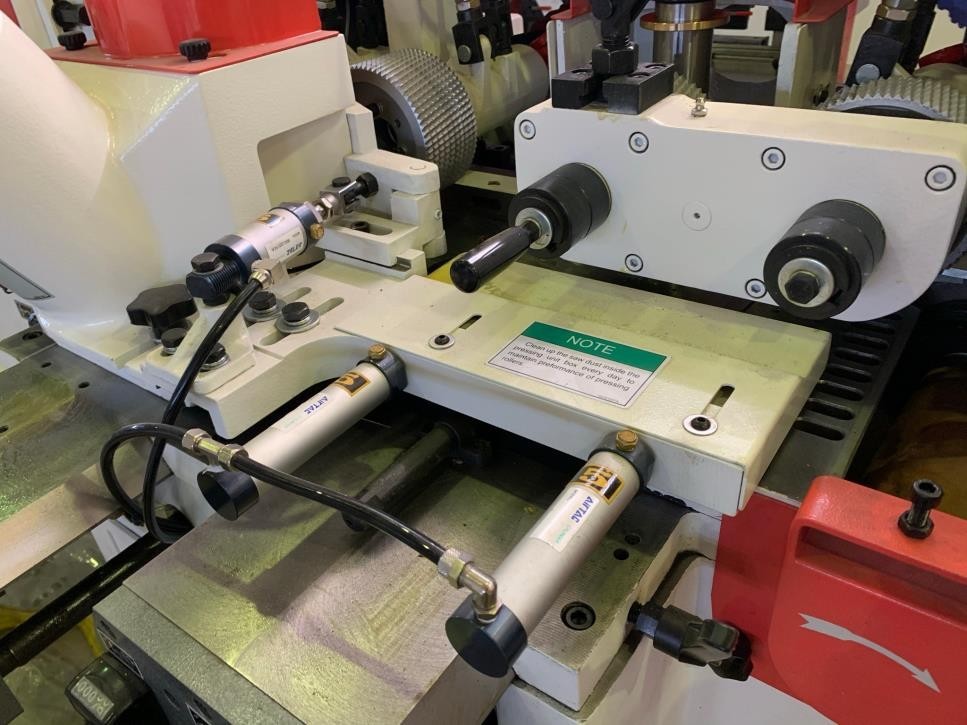

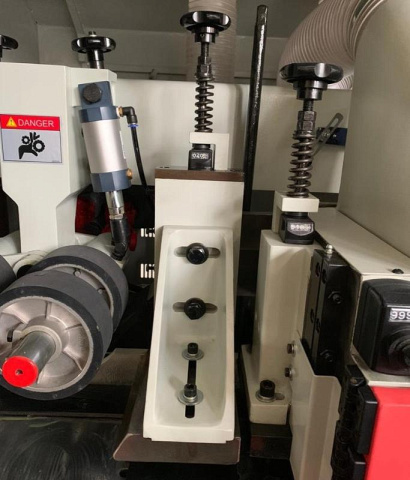

2 блока установлены перед первым горизонтальным, 1 двойной пневмоприжим напротив правого вертикального шпинделя и прижимной башмак на левом шпинделе с пневморегулировкой обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения.

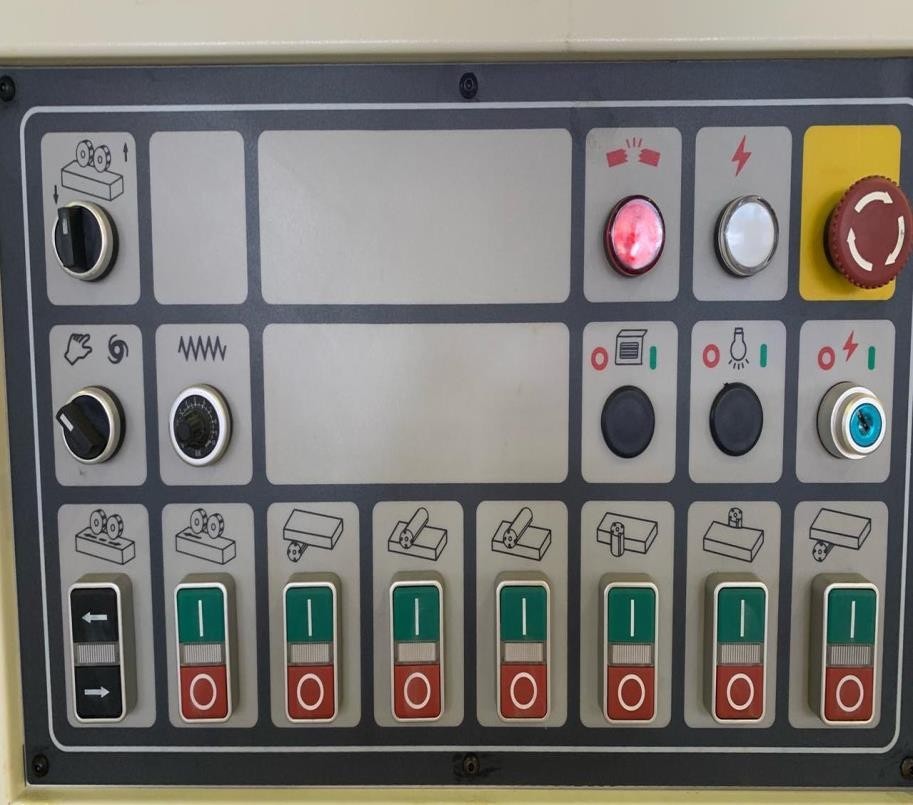

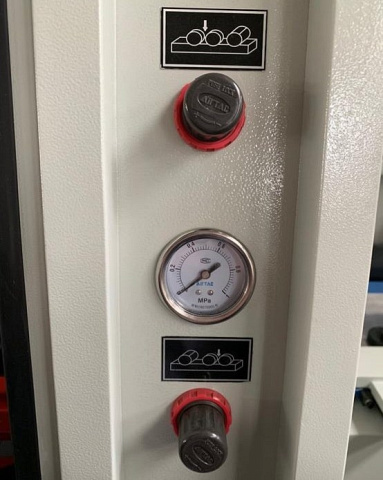

Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение.

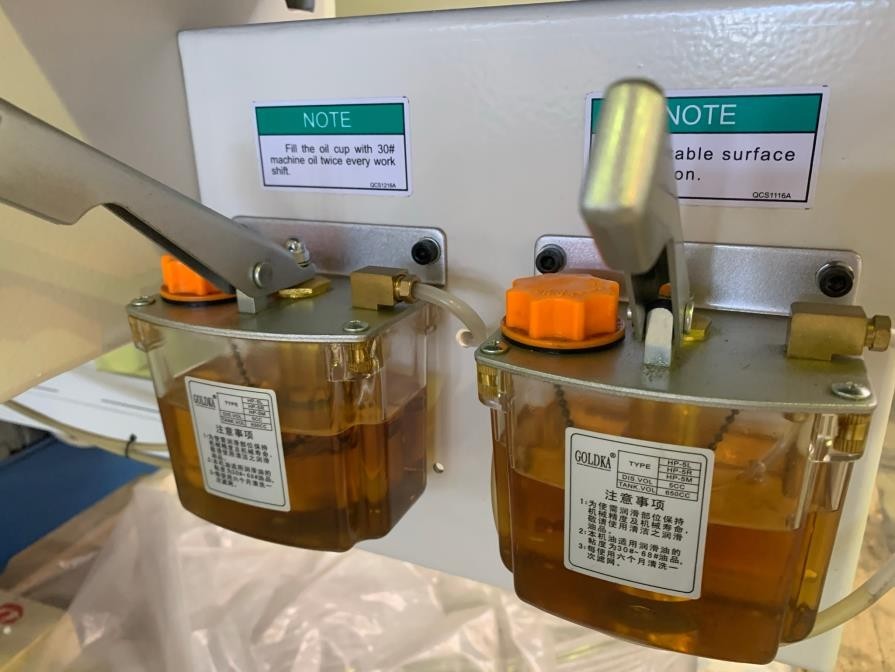

Станок оснащен насосом для дистанционной смазки всех направляющих и трущихся элементов станка.

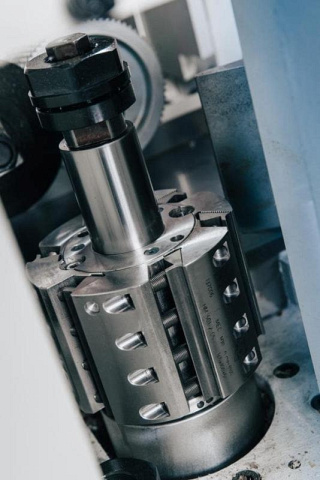

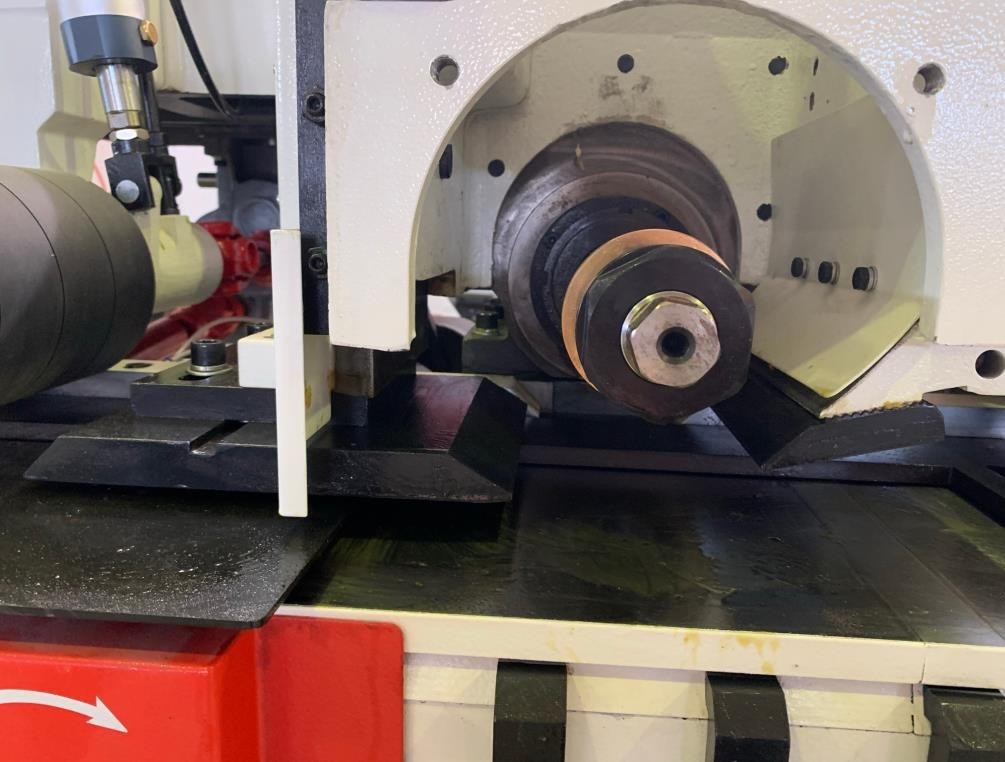

Позволяет устанавливать тяжелый инструмент для профилирования бруса.

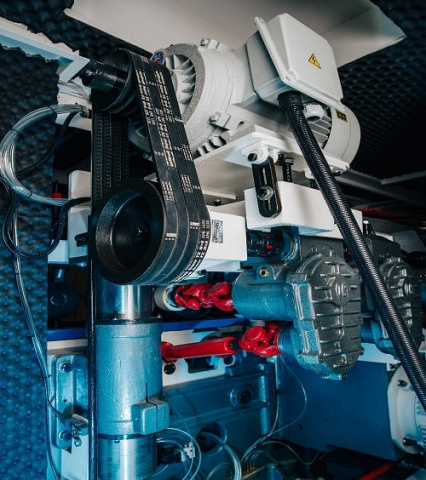

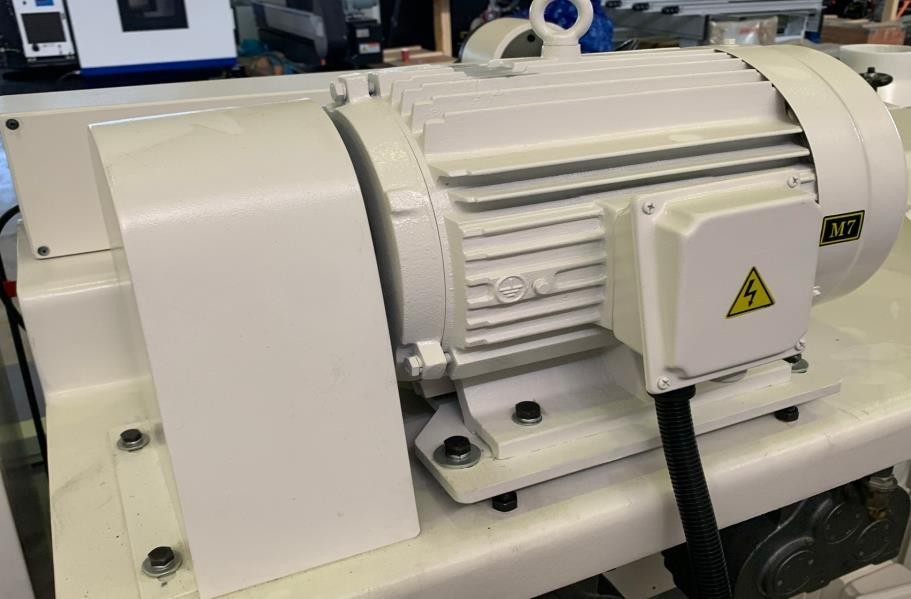

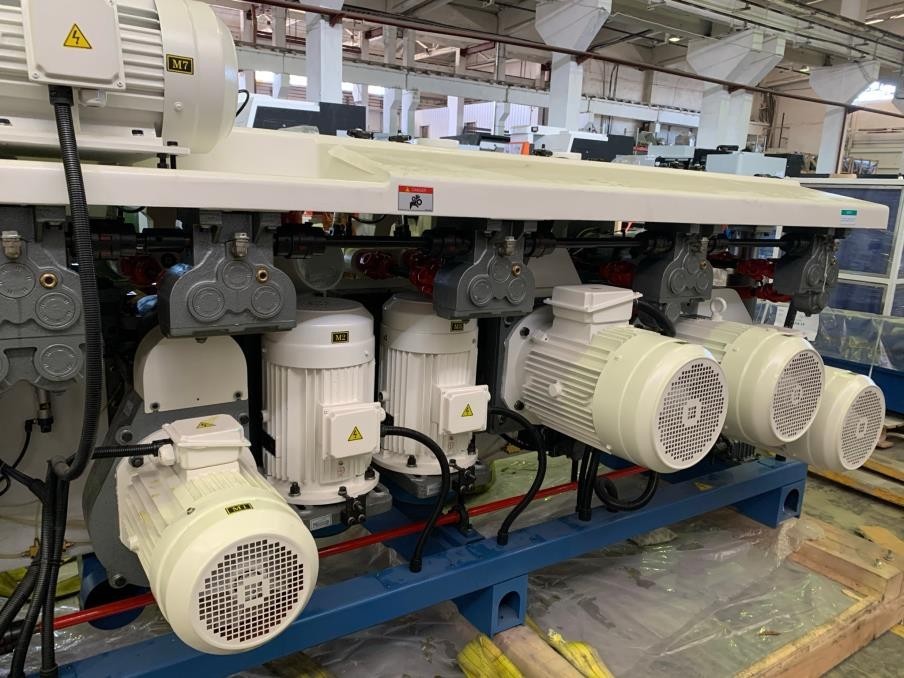

Привод всех шпинделей от двигателей мощностью 11 кВт.

Станок оснащен бесступенчатой регулировкой скорости подачи. Мощность привода двигателя подачи - 5,5 кВт.

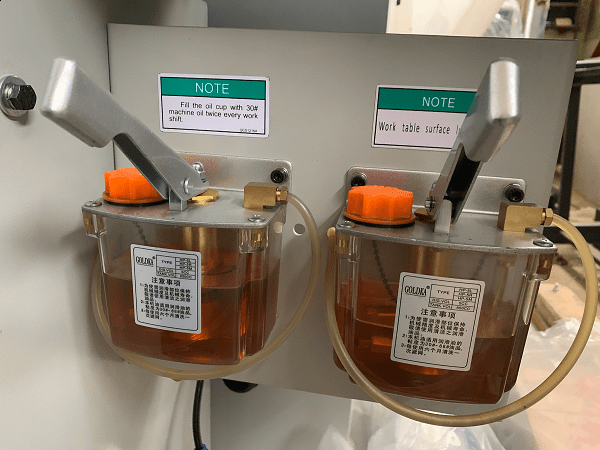

На стол в ручном режиме подается смазка с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.

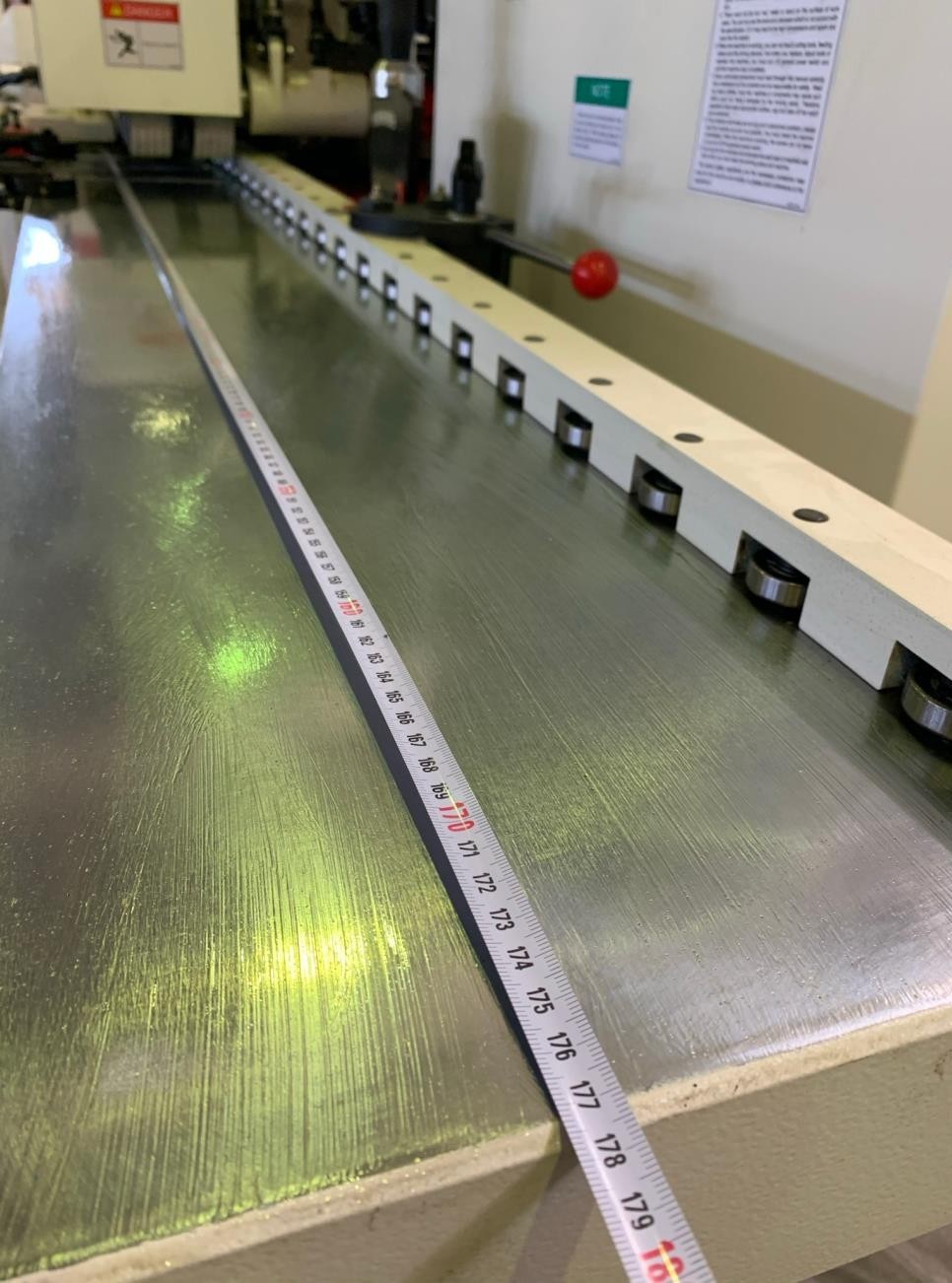

Стол длиной почти 1800 мм покрыт хромом для повышения износостойкости.

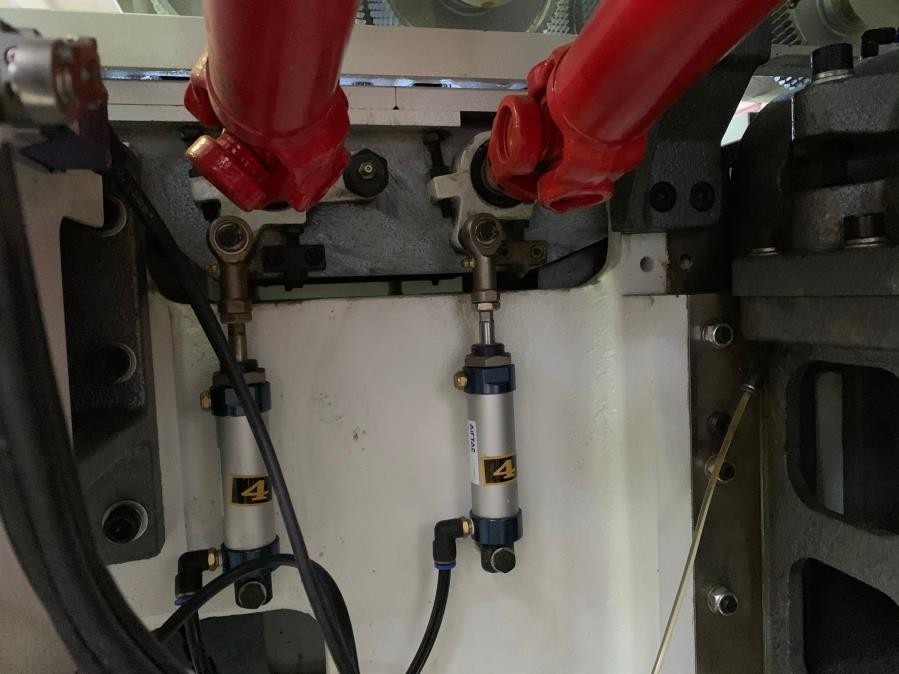

2 первых приводных рифленых ролика оснащены пневматикой для обеспечения непрерывной подачи массивных заготовок.
