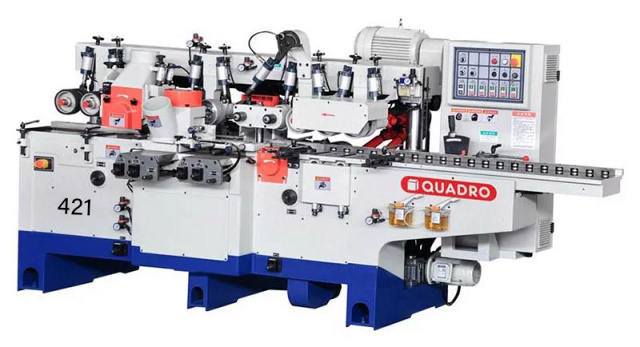

Четырехсторонний продольно-фрезерный станок QUADRO 421 BIG
Макс. сечение заготовки: 210 x 200 мм
Количество шпинделей: 4 шт.
Скорость подачи: 6 - 36 м/мин
Мощность: 46,7 кВт
Вес: 3100 кг
- Боковые шпиндели 11 кВт
- Литая станина
- 3 приводных ролика в столе и 1 неприводной
- Специальное исполнение прижимов с пневморегулировкой

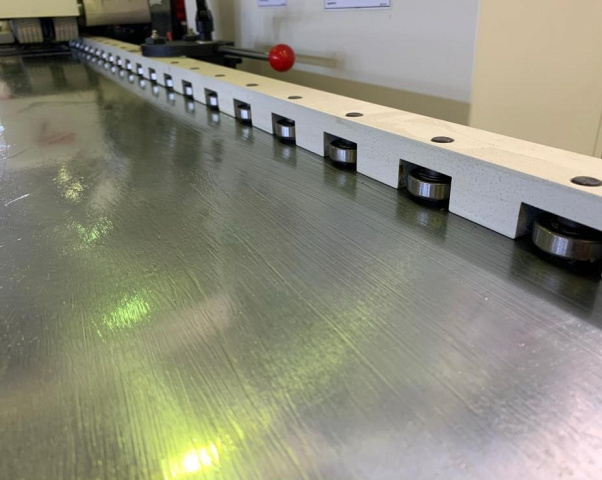

- Специальное исполнение боковой линейки с роликами
Четырехсторонний станок Quadro 421 BIG предназначен для строгания и профилирования бруса сечением 210 на 200 мм. Профилирование выполняется боковыми шпинделями увеличенной мощности - 11 кВт и верхним горизонтальным шпинделем.
Станок применяется в домостроении, производство клееного бруса, массивного бруса, мебельный щит и другие столярные изделия.

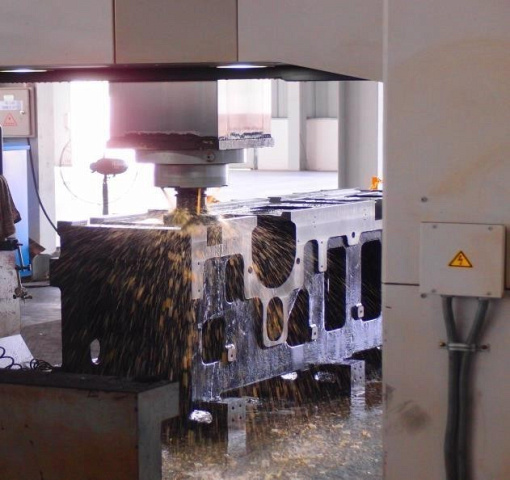

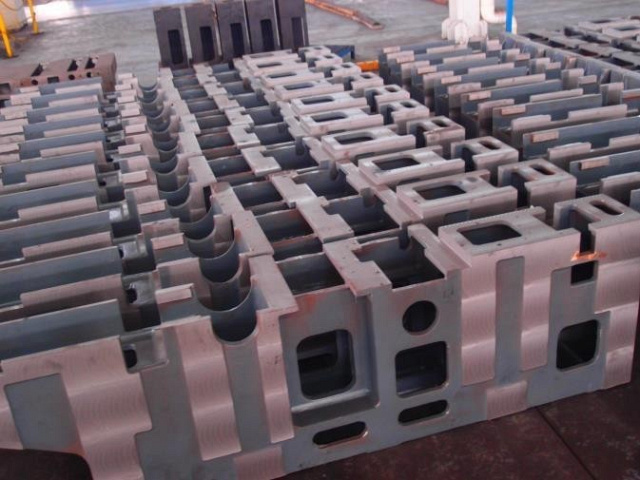

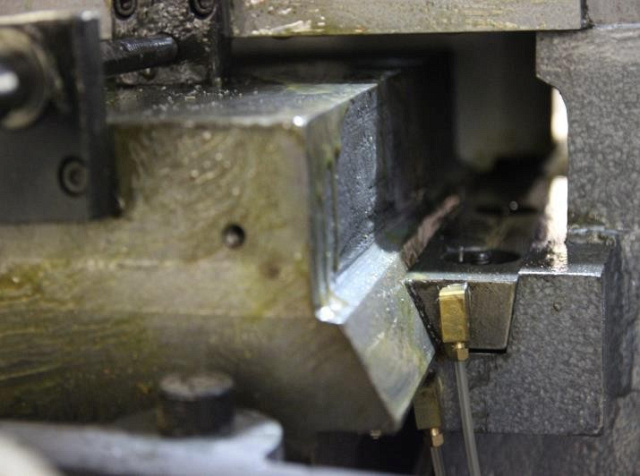

А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.
Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы.

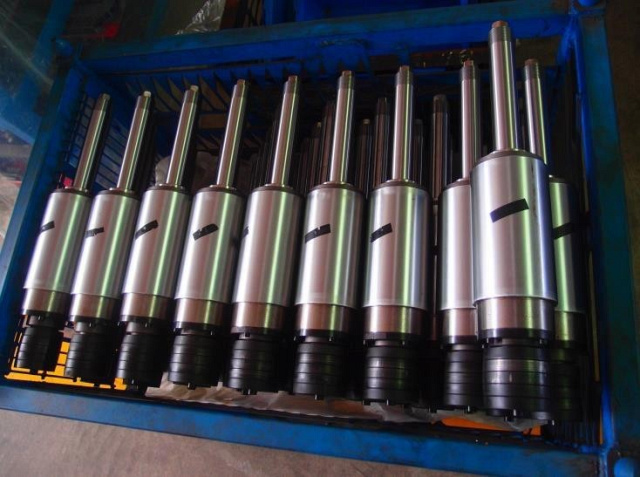

Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония).

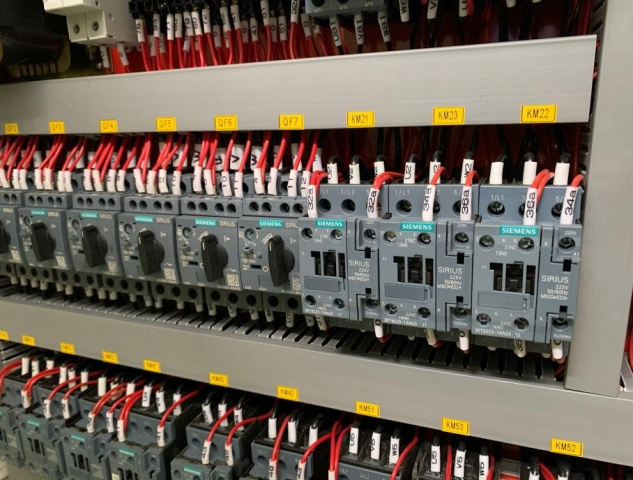

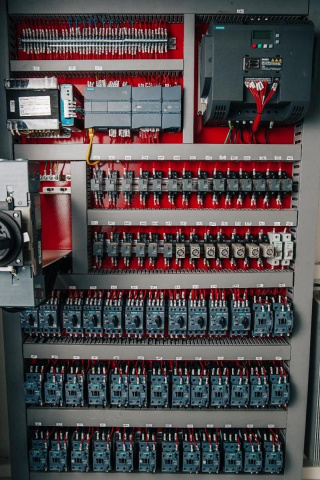

В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS и SCHNEIDER.

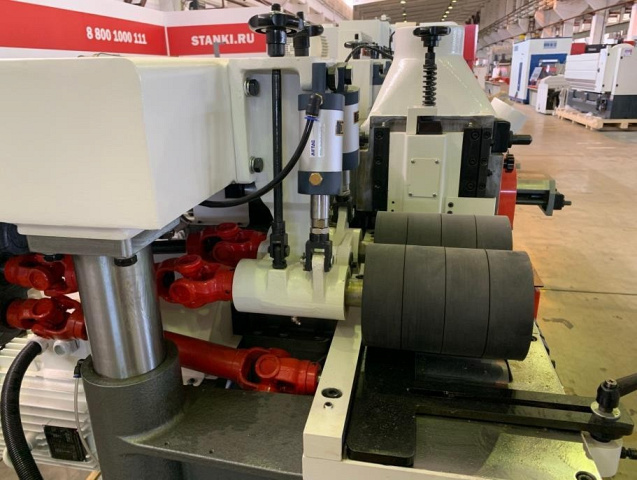

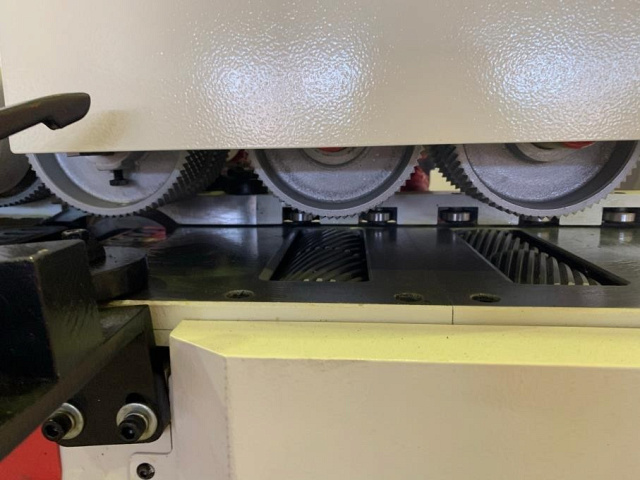

Система фиксации состоит из 9-ти групп верхних приводных роликов. В столе станка расположены 4 приводных ролика. Необходимы для протяжки массивных заготовок естественной влажности сечением до 200 мм.
Оснащена подшипниками для улучшения скольжения и подачи массивных заготовок в станок.
Установлены перед и после верхнего шпинделя и исключают вероятность заклинивания заготовок.

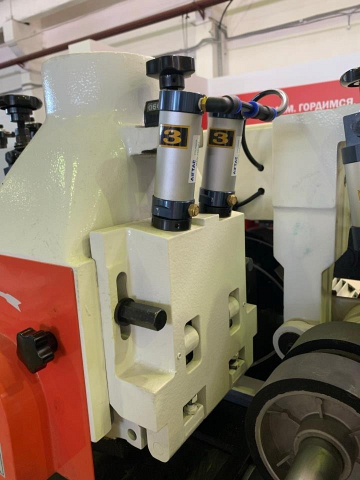

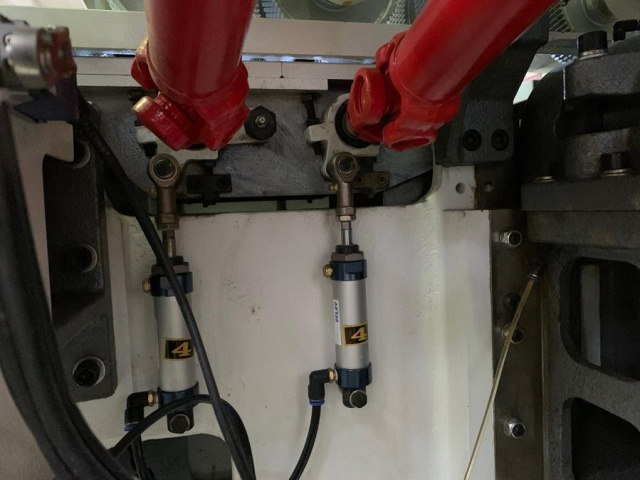

Перед верхним шпинделем оснащены пневматической регулировкой.

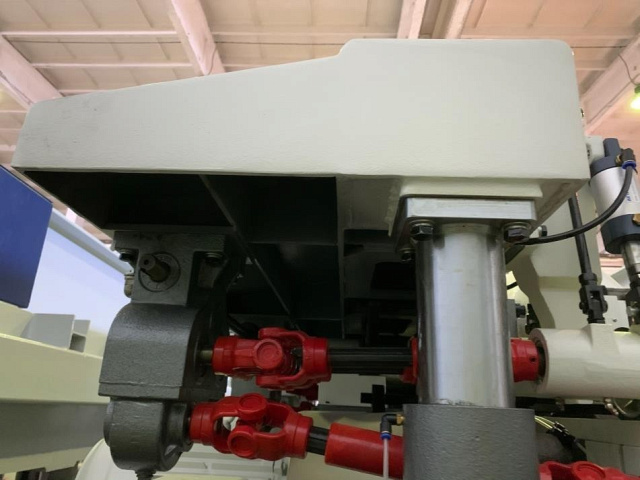

Массивная литая траверса, на которой закреплены редукторы, ролики и другие механизмы, исключает возникновение вибраций в процессе обработки бруса. Установлена на направляющих увеличенного сечения.

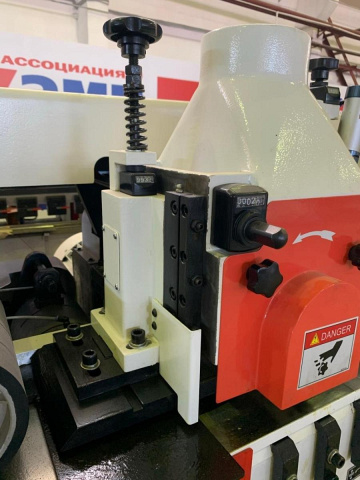

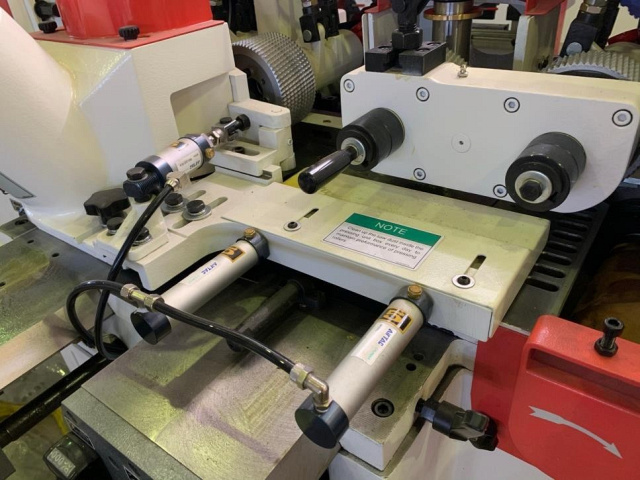

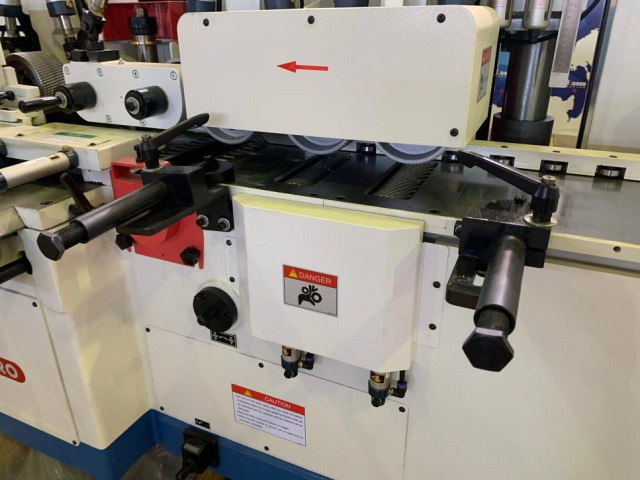

2 блока установлены перед первым горизонтальным, 1 двойной пневмоприжим напротив правого вертикального шпинделя и прижимной башмак на левом шпинделе с пневморегулировкой обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения.

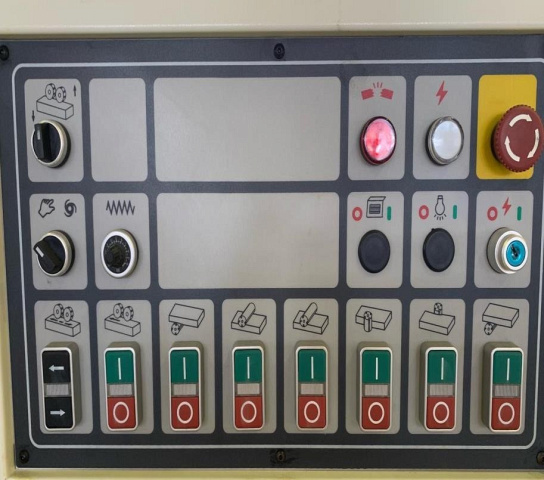

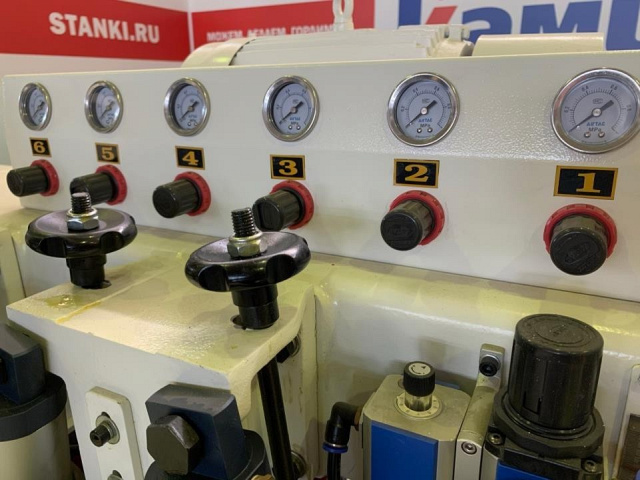

Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение.

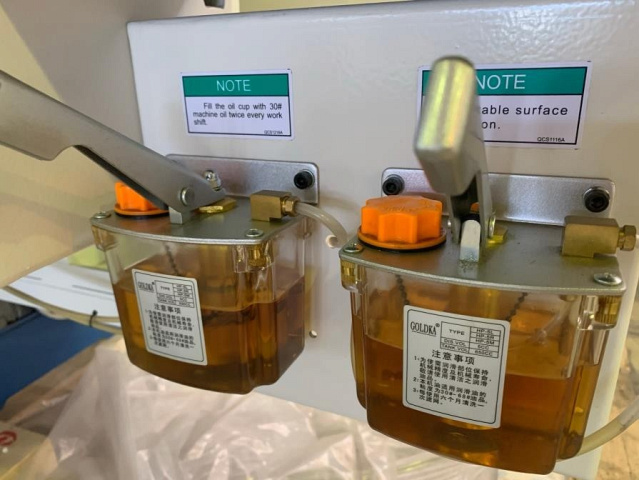

Станок оснащен насосом для дистанционной смазки всех направляющих и трущихся элементов станка.

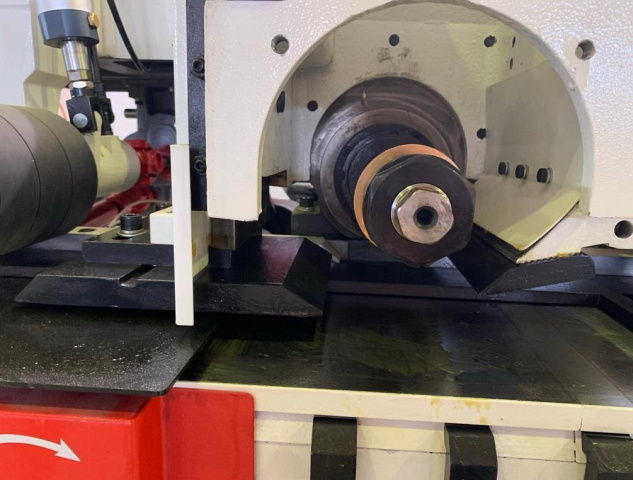

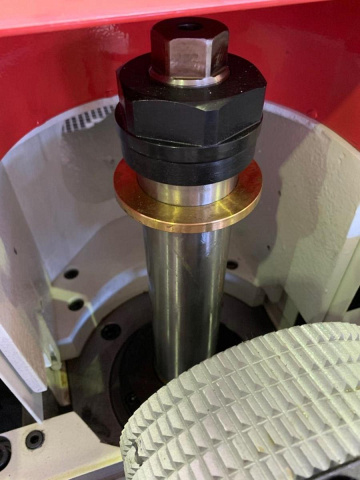

Позволяет устанавливать тяжелый инструмент для профилирования бруса.

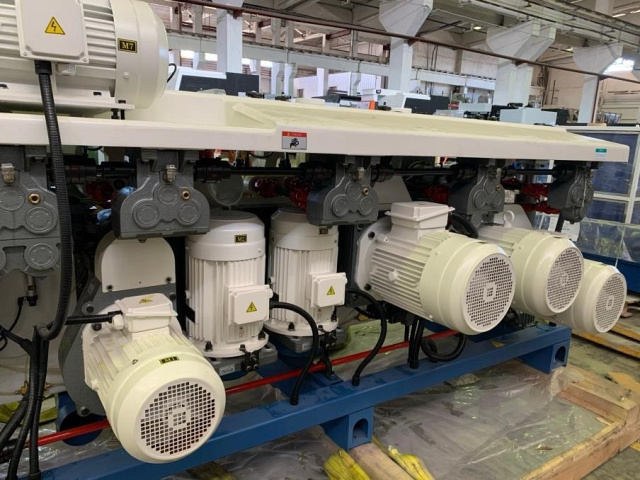

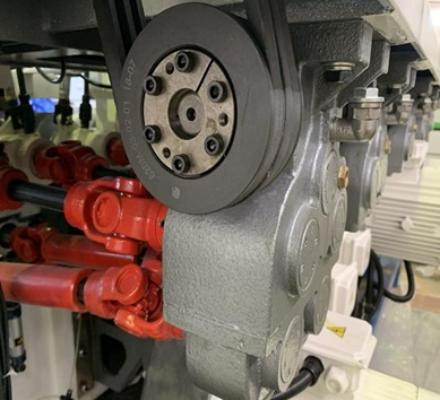

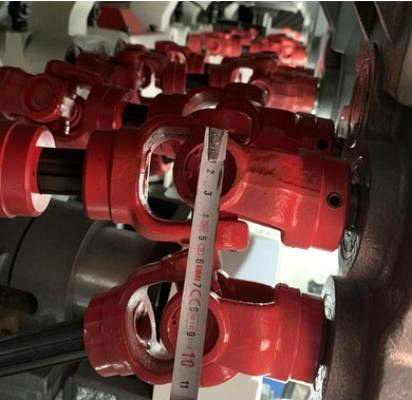

Привод всех шпинделей от двигателей мощностью 11 кВт.
Станок оснащен бесступенчатой регулировкой скорости подачи. Мощность привода двигателя подачи - 5,5 кВт.
На стол в ручном режиме подается смазка с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.

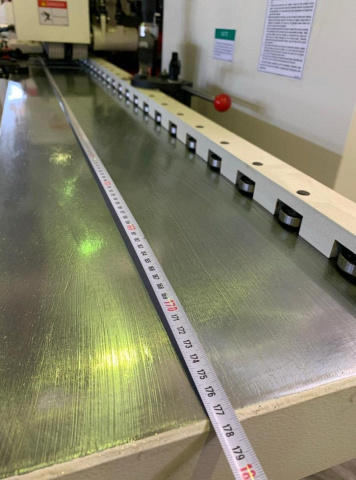

Стол длиной почти 1800 мм покрыт хромом для повышения износостойкости.
2 первых приводных рифленых ролика оснащены пневматикой для обеспечения непрерывной подачи массивных заготовок.
