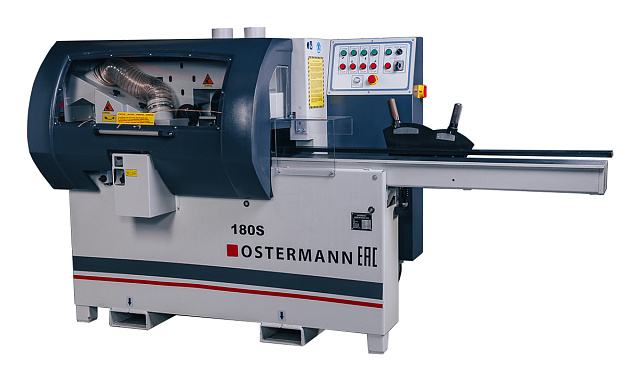

Четырехсторонний продольно-фрезерный станок OSTERMANN 180S

OSTERMANN
ЕвросоюзЕвросоюз
Цена по запросу
Связь с ведущим специалистом

Макс. сечение заготовки: 180 x 105 мм

Количество шпинделей: 4 шт.

Скорость подачи: 6 - 24 м/мин

Мощность: 17,1 кВт

Вес: 950 кг

НАЗНАЧЕНИЕ:

Предназначен для четырехсторонней плоскостной обработки заготовок за один проход с целью получения изделий точной геометрической формы.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.

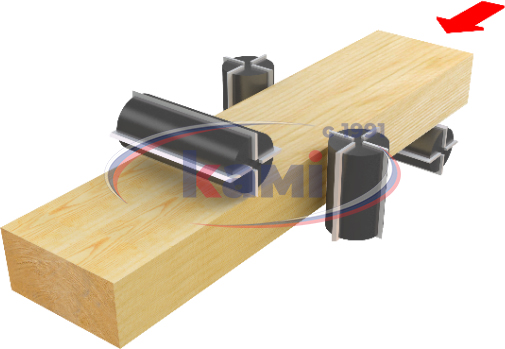

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

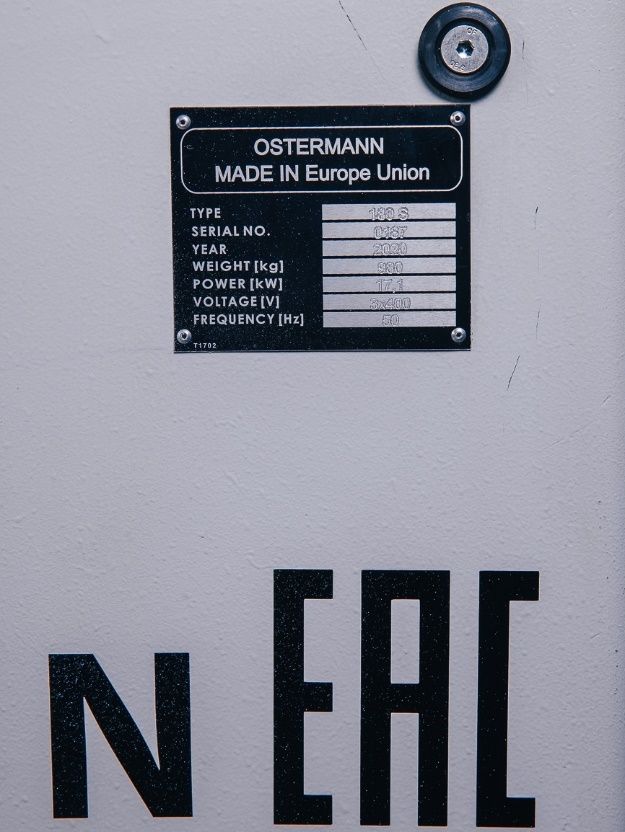

КАЧЕСТВО ЕВРОСОЮЗА

Станок изготовлен при совместном участии Австрии и Болгарии, в странах входящих в состав ЕС. Абсолютно такие же станки поставляются на внутренний рынок в Европу.

КОМПЛЕКТУЮЩИЕ

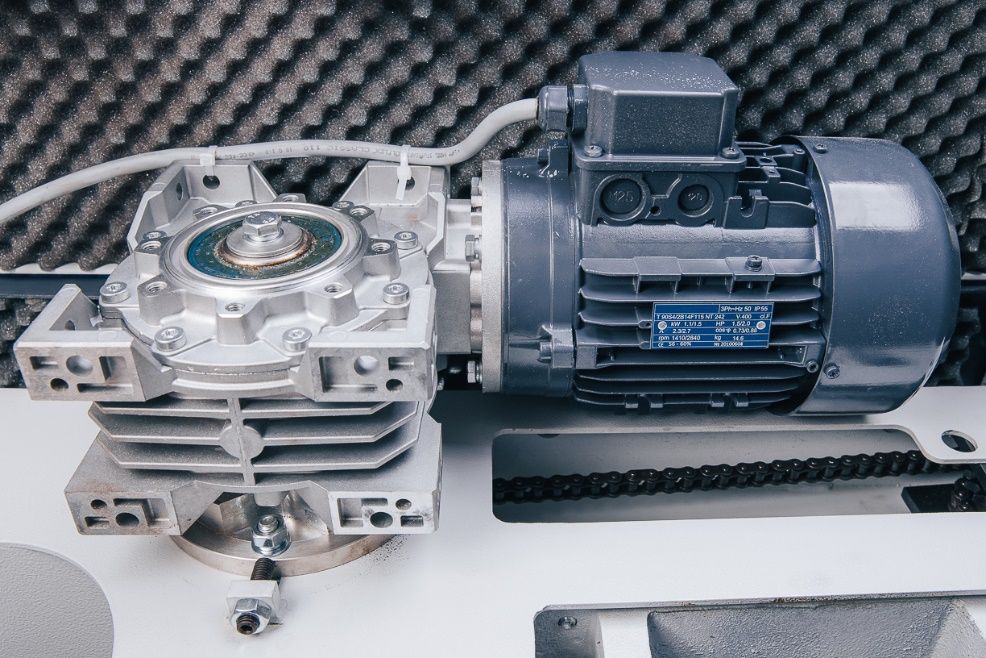

При производстве станка используются только европейские комплектующие. На фото изображен надежный мотор-редуктор подающей системы станка (производство Италия).

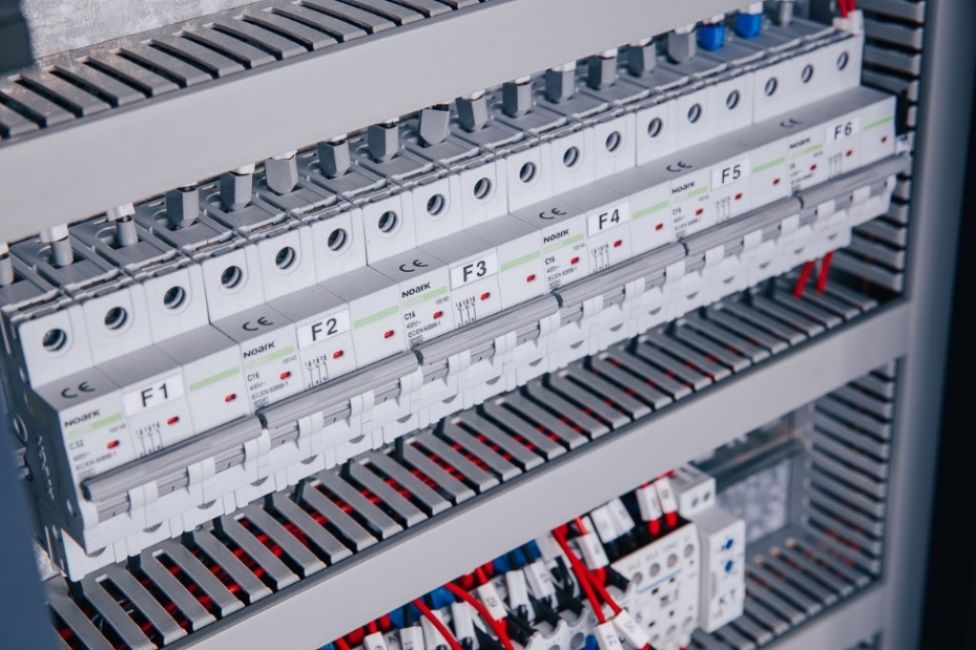

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

Надежные электрические компоненты из Чехии.

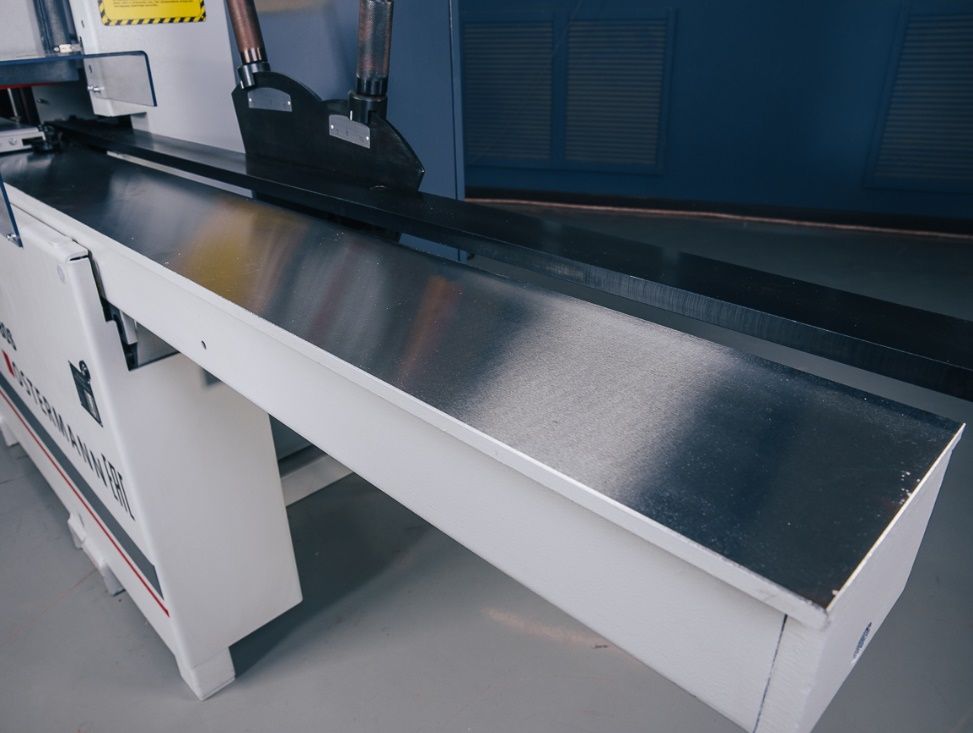

ПОДАЮЩИЙ СТОЛ

Длина подающего стола 1700 мм. Удобное базирование заготовок при подаче.

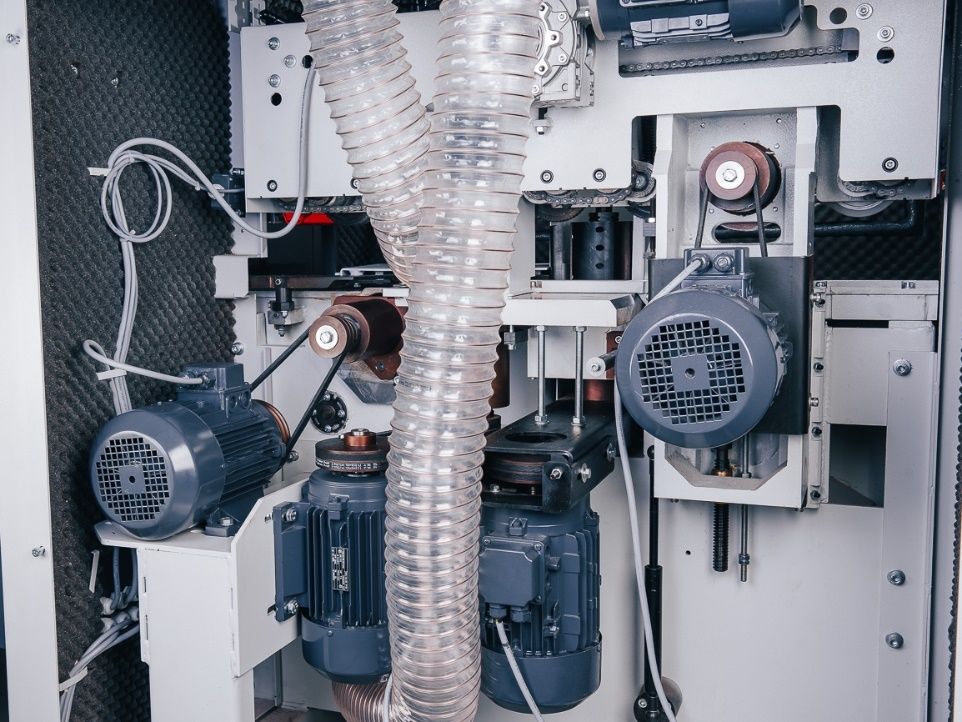

МОЩНОСТЬ СТАНКА

Каждый шпиндель станка имеет частоту вращения 6000 об/мин с помощью четырех отдельных двигателей мощностью 4 кВт.

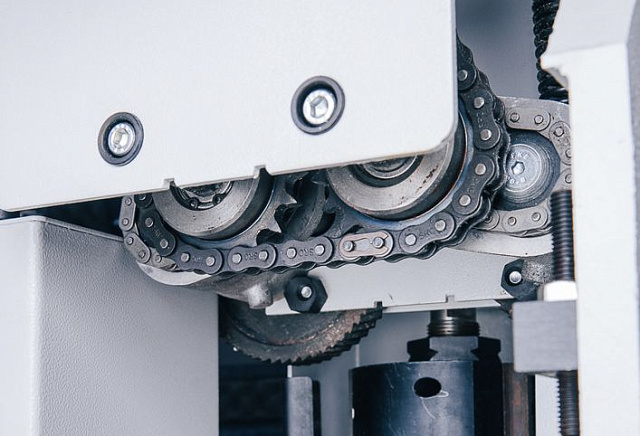

ПОДАЧА

Привод подающих роликов осуществляется через цепь.

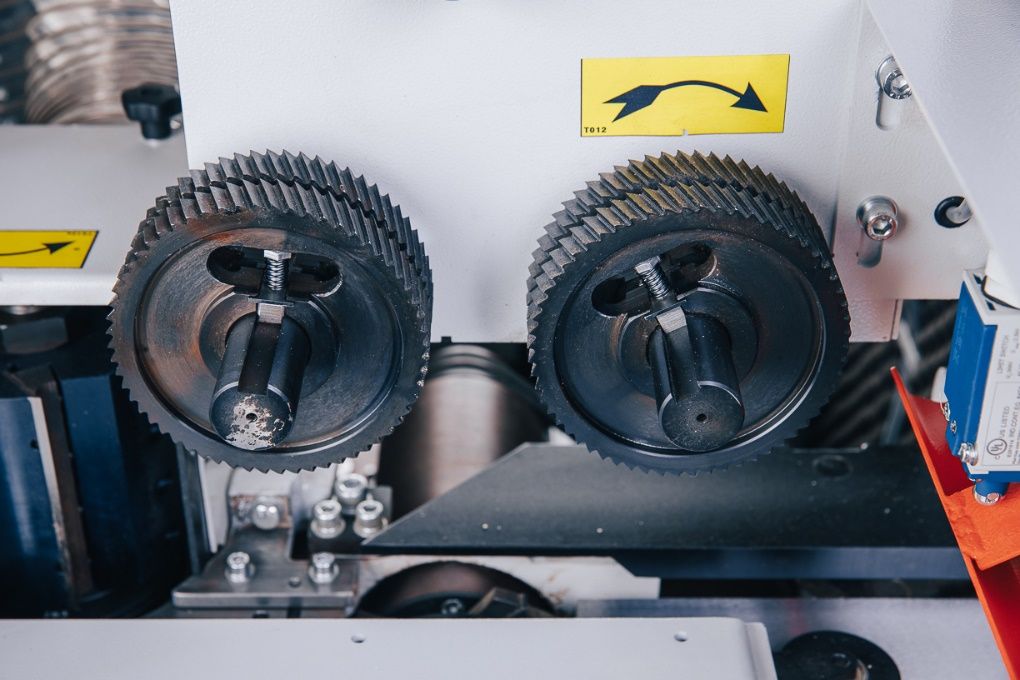

СТАЛЬНЫЕ ПОДАЮЩИЕ РОЛИКИ

Диаметр сдвоенных подающих роликов 120 мм. Удобная регулировка в зависимости от ширины заготовки.

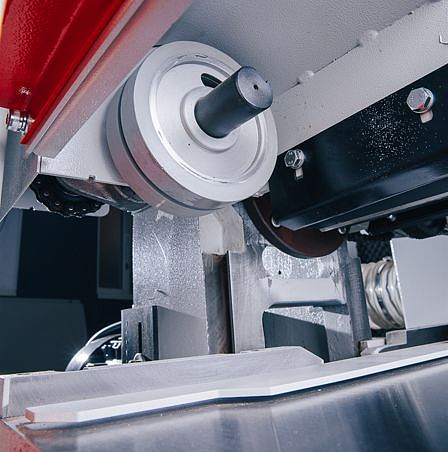

ОБРЕЗИНЕННЫЕ ПОДАЮЩИЕ РОЛИКИ

После 4-го шпинделя находятся обрезиненные ролики. Исключают повреждения обработанных заготовок.

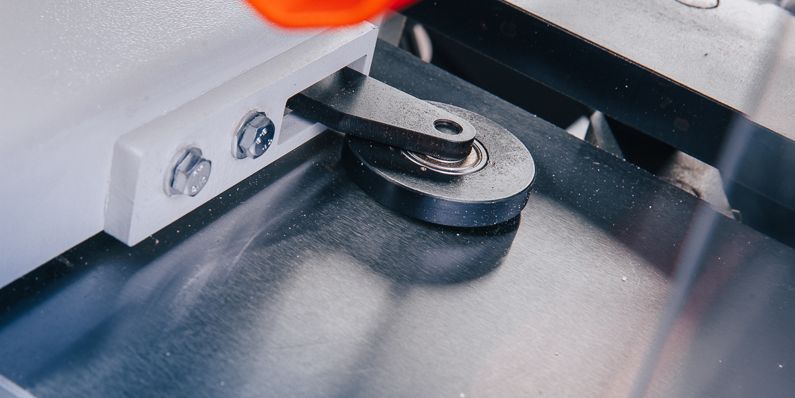

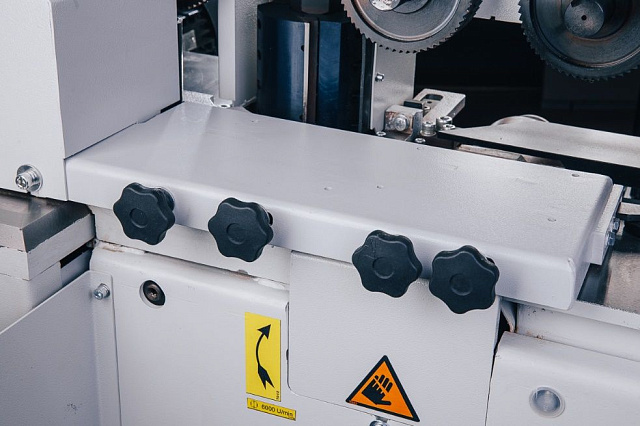

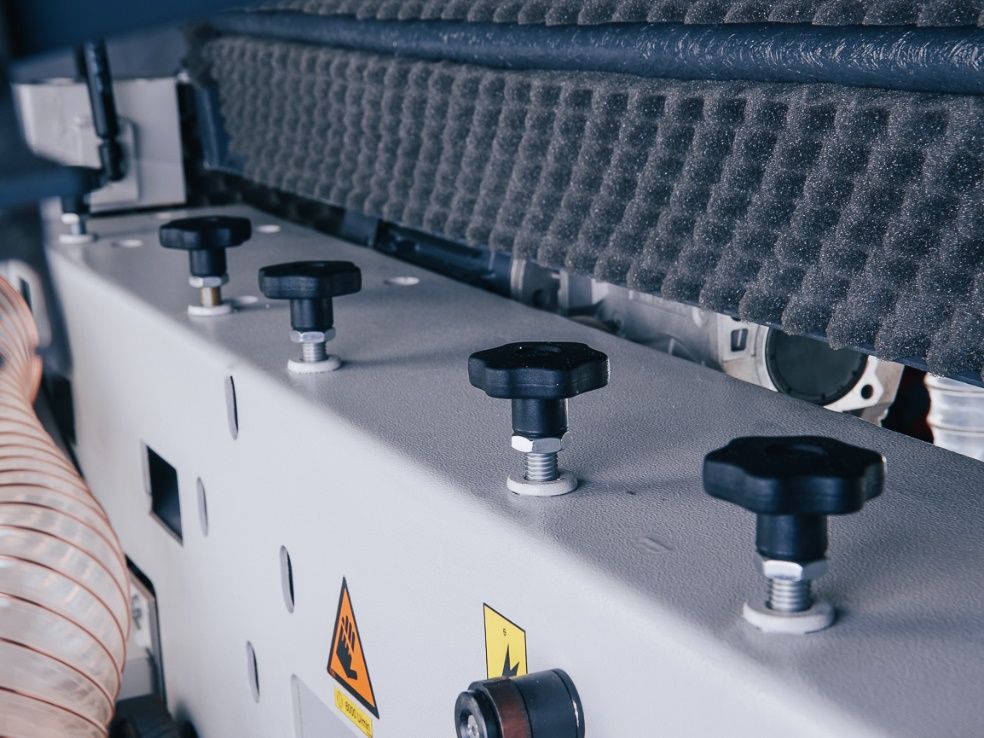

НАСТРОЙКА ПРИЖИМНЫХ РОЛИКОВ

Усилие прижимных подающих роликов настраивается механическим путем через пружинный механизм. Благодаря этому возможна работа станка в неотапливаемых помещениях.

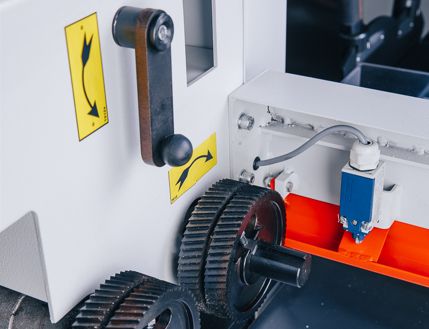

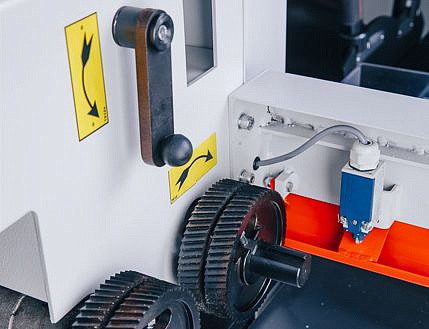

ПЕРВЫЙ ПОДАЮЩИЙ РОЛИК

Для обеспечения подачи первой заготовки в зону обработки первый ролик имеет возможность регулировки по высоте.

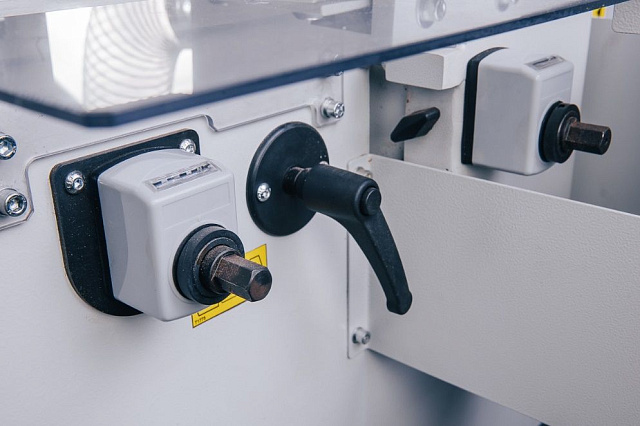

НАСТРОЙКА ПО ШИРИНЕ И ВЫСОТЕ

Механический тип настройки при помощи двух винтов, расположенных на передней панели. Интуитивно простое и удобное обслуживание станка.

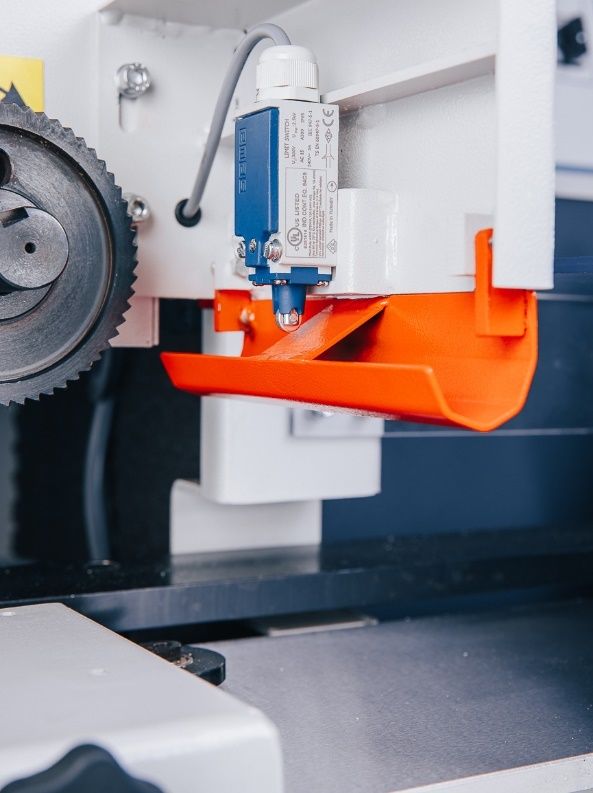

ПРЕДОХРАНИТЕЛЬ

На входе в рабочую зону расположен специальный датчик. В случае подачи заготовок с очень большим припуском станок отключается.

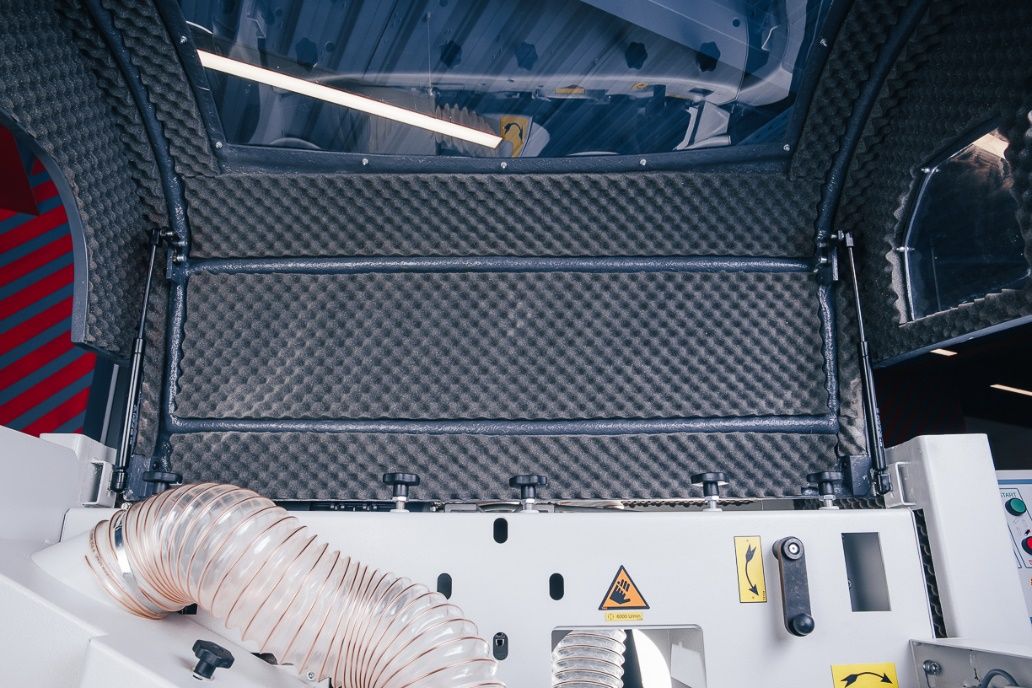

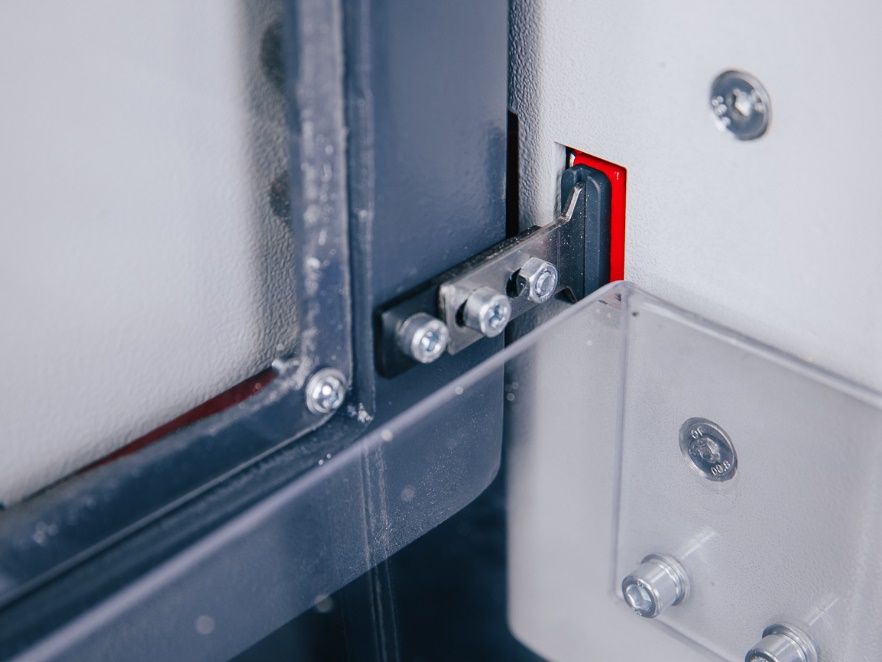

НОРМЫ БЕЗОПАСНОСТИ

Защитный кожух невозможно открыть при работающем станке благодаря электромеханическому замку.

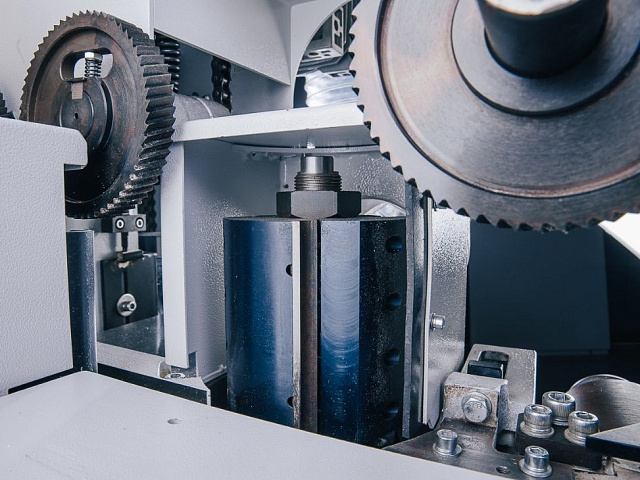

ДЕРЕВОРЕЖУЩИЙ ИНСТРУМЕНТ

Станок укомплектован четырьмя качественными ножевыми барабанами для плоского строгания и пазовой фрезой на нижнем шпинделе.

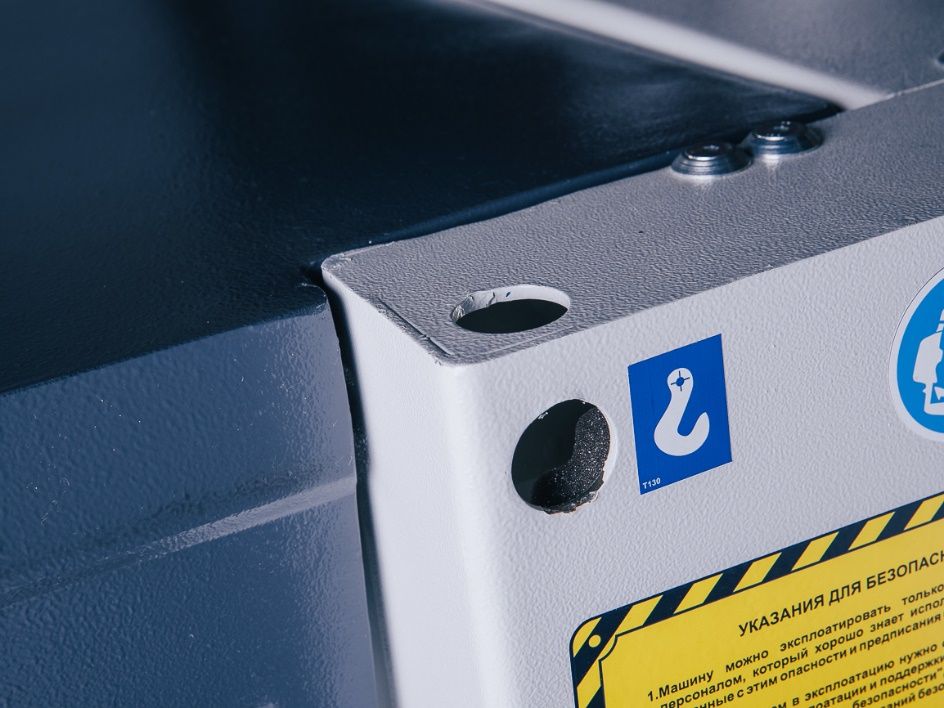

ТРАНСПОРТИРОВКА И ПОГРУЗКА

Станок оснащен точками крепления троса для погрузки и перемещения станка.

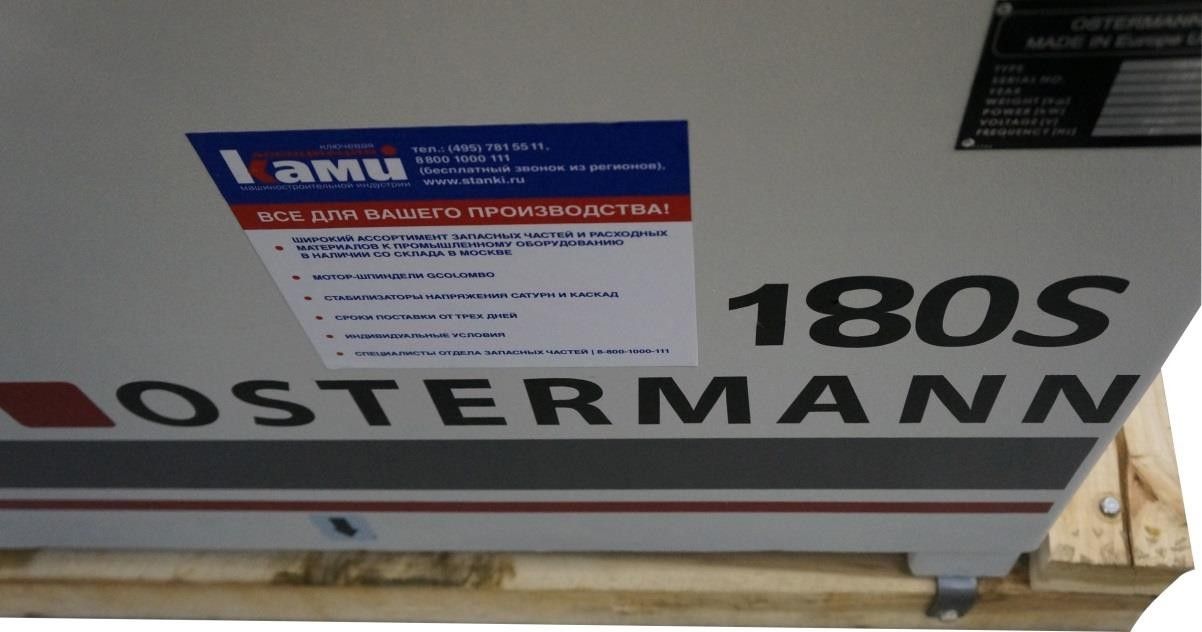

ДЕРЕВЯННЫЙ ПОДДОН

Станок установлен на деревянном поддоне. Безопасное перемещение и удобство при погрузке.

УДАЛЕНИЕ СТРУЖКИ

Диаметр воронок для подвода воздуховодов системы аспирации 120 мм и 145 мм.

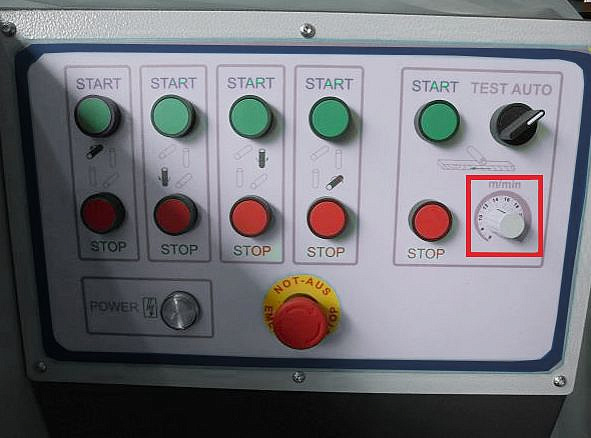

ПУЛЬТ УПРАВЛЕНИЯ

Скорость подачи регулируется частотным регулятором с диапазоном от 6 до 24 м/мин.

Модель 180S
Количество шпинделей, шт.

4

Минимальная длина заготовки при единичной подаче, мм

350

Минимальная длина заготовки при групповой подаче, мм

250

Ширина заготовки, мм

25 - 180

Толщина заготовки, мм

10 - 105

Частота вращения шпинделей, об/мин

6000

Наружный диаметр шпинделей, мм

40

Длина горизонтальных шпинделей, мм

190

Длина вертикальных шпинделей, мм

120

Скорость подачи, м/мин

6 - 24

Мощность привода шпинделей, кВт

4

Мощность привода подачи, кВт

0,8 / 1,1

Общая мощность, кВт

17,1

Диаметр подающих роликов, мм

120

Длина подающего стола, мм

1700

Расстояние от пола до подающего стола, мм

920

Диаметр аспирационных выходов, мм 2 х 120
(1 х 145)
Габаритные размеры:
Длина, мм 2730
Ширина, мм 1170
Высота, мм 1550
Вес, кг

950
