Шеф-монтаж:
индивидуально
Гарантия:
24 месяца
Другие модели:
TEOS
Диапазон перемещения осей, мм:
X – 3025, Y – 1890, Z – 760
Шпиндель: 7,5 кВт x 2
Частота вращения: 24 000 об/мин
Смена инструмента: ручная, автоматическая

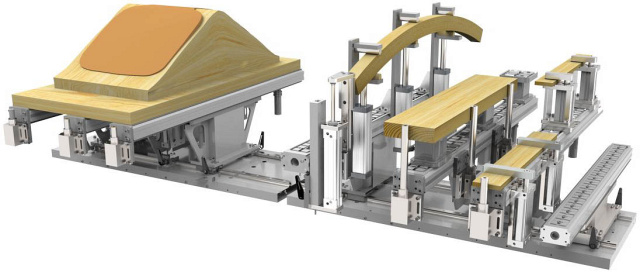

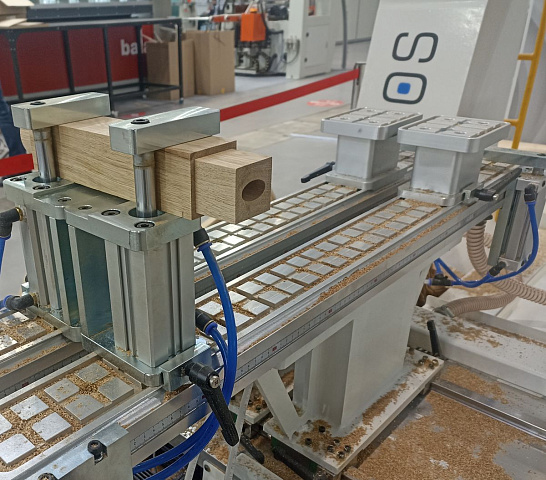

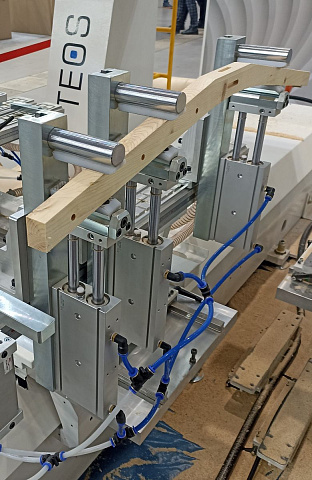

Тип рабочего стола:

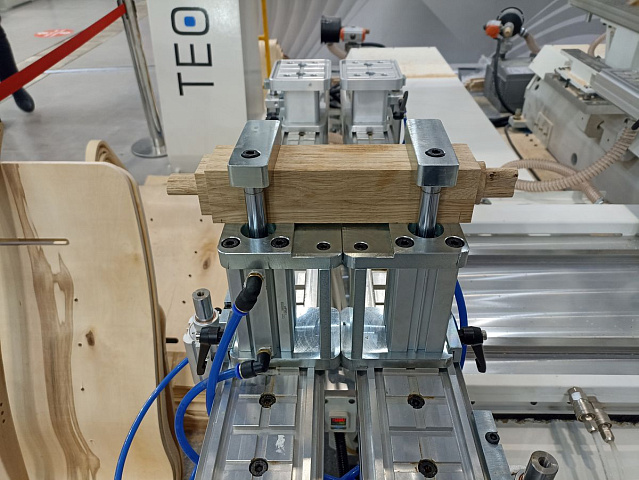

вакуумные траверсы с пневмоподготовкой
Загрузка материала: ручная
Стойка управления: OSAI
Вес: 5600 кг
Преимущества
- Постпроцессор в комплекте со станком
- Датчик автокалибровки инструмента в базовой комплектации
- Два независимых подвижных стола для работы в маятниковом режиме
- Два стола в режиме «Тандем», могут работать как один большой стол

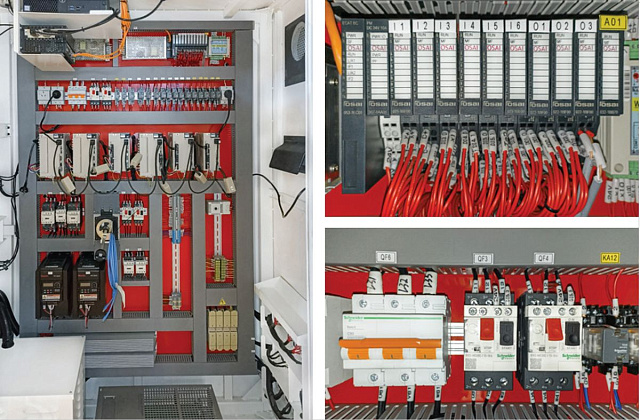

- Пылезащищённый электрошкаф оснащён промышленным кондиционером

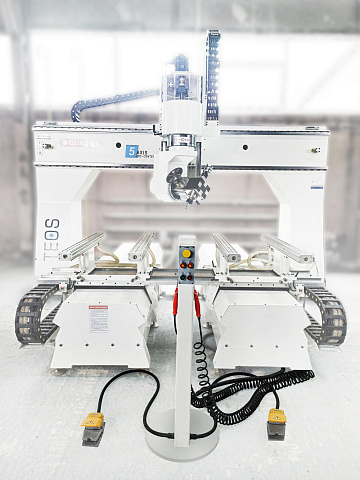

- Мобильная стойка оператора и беспроводной пульт ручного управления
О товаре
Характеристики
Модель
TEOS
«X», мм
3025
«Y», мм
1900
«Z», мм
760
«A», °
Не ограничен
«С», °
800 (±400)
«X, Y / Y1», м/мин
40
«Z», м/мин
30
«A, C», об/мин
22,5
Кол-во независимых рабочих столов, шт.
2
Для траверсных столов: кол-во траверс на каждом столе / всего, шт.
3 / 6
Макс. зона обработки X x Y, мм
2700 x 1900
Макс. площадь поддержки: каждого стола / двух столов, мм
1130 x 1130 / 1130 x 2300
Макс. высота заготовки с учетом установленного инструмента, мм
500 / 625
Вылет инструмента без уменьшения максимальной высоты заготовки, мм
114
Количество вакуумных насосов, шт.
2
Производительность каждого вакуумного насоса, м³/ч
160
Мощность каждого вакуумного насоса, кВт
5,5
Датчик автоматического измерения инструмента
В комплекте
Занесение параметра коррекции длины инструмента в систему ЧПУ
Автоматическое
Кол-во шпинделей и инверторов к ним, шт.
2
Рабочая частота вращения шпинделей, об/мин
до 24 000
Тип охлаждения шпинделей
Воздушное
Мощность шпинделей, кВт
7,5 + 7,5
Смена инструмента
Ручная
Тип фиксации инструмента
Цанги ER-40 x 4

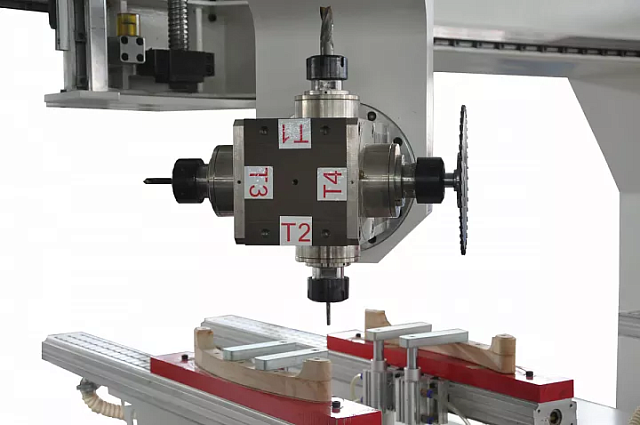

Кол-во одновременно установленных инструментов на голове, шт.
4
Мощность шпинделей, кВт
7,5 + 12,0
Смена инструмента
Ручная + автоматическая
Тип фиксации инструмента
Цанги ER-40 x 2 + патрон HSK-63F с цангой ER-40
Кол-во одновременно установленных инструментов на голове, шт.
3
Тип
Карусельный
Кол-во позиций, шт.
8
Кол-во патронов HSK-63F в комплекте, шт.
8
Общая установленная мощность, кВт
40
Постпроцессор на выбор для следующего программного обеспечения:
AlphaCAM, SolidCAM, Power Mill
Система ЧПУ и интерфейс оператора
OSAI (Италия) + Промышленный ПК на базе Windows
Электрокомпоненты
SCHNEIDER ELECTRIC (Франция)
Сервоприводы с абсолютными энкодерами
YASKAWA (Япония)
Высокоточные безлюфтовые редукторы по осям «A, C»
NABTESCO (Япония)
ШВП по осям «Y, Z»
ABBA LINEAR TECH (Тайвань)
Линейные направляющие и подшипники по всем осям
HIWIN (Тайвань)
Косозубая рейка-шестерня по оси «X»
WITTENSTEIN (Германия)
Пневмокомпоненты
AIRTAC (Тайвань)
Промышленный кондиционер для электрошкафа
В комплекте
Беспроводной пульт ручного управления и фронтальная стойка оператора
В комплекте
Автоматическая система смазки и ящик ЗИП
В комплекте
Расширенная тех документация на русском языке
В комплекте
Ящик
В комплекте
Электрошкаф, мм
700 x 1000 x 2000
Размер зоны обработки, мм
3025 x 1890
Частота вращения шпинделя, об/мин
0 - 24 000
Тип смены инструмента
ручная, автоматическая
Мощность шпинделя S1 / S6, кВт
7,5 / 12
Количество шпинделей, шт.
2
Длина, мм
3020
Ширина, мм
3650
Высота, мм
3110
Вес, кг
5600
