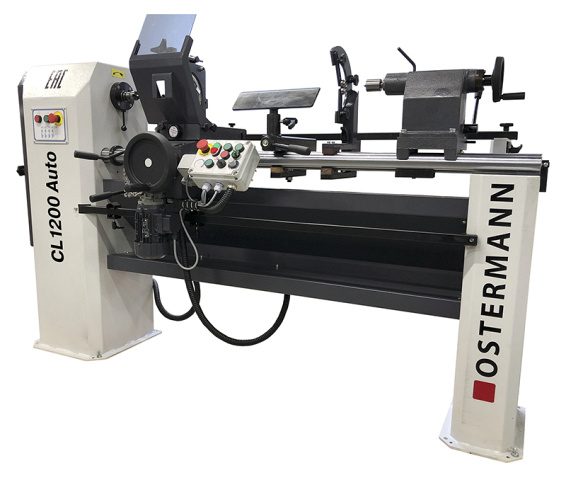

Лидеры продаж оборудования для деревообработки
Европа
Длина заготовки: до 1200 мм
Ø заготовки: до 450 мм
Мощность двигателя: 1,1 кВт
Подача: автоматическая
• Идеальная точность
• Непревзойденное качество точения
• Европейская надежность и продуманность конструкции
• Простота настройки и обслуживания
НАЗНАЧЕНИЕ:
Предназначен для обработки точением изделий из древесины в центрах, в патроне или планшайбе при помощи подручника или с ручной подачей суппорта по копиру.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения в частных мастерских, на малых и средних предприятиях по изготовлению столярных изделий, лестниц, декоративных колонн.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

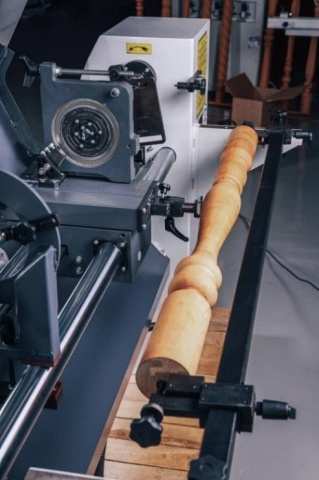

| | КОПИРОВАЛЬНОЕ УСТРОЙСТВО Входит в комплект поставки. Позволяет точить заготовки одинаковой формы по заданному шаблону. Настройка глубины хода копира и копировального резца осуществляется рукояткой с передней панели. Точность до 0,03 мм. |

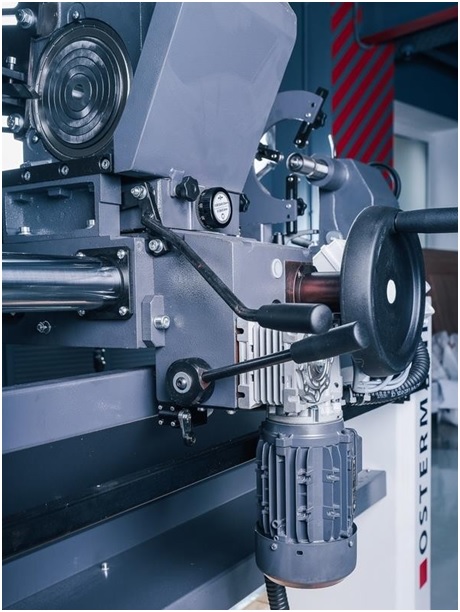

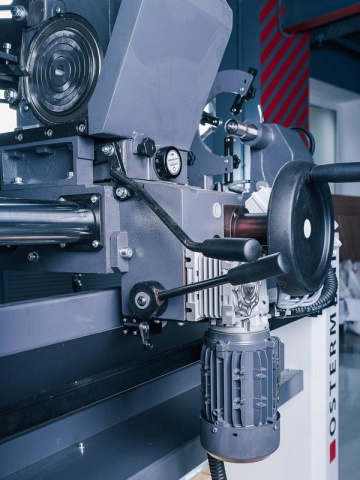

| | СИСТЕМА АВТОПОДАЧИ Позволяет обрабатывать заготовки в автоматическом режиме (загрузка заготовок вручную). При этом перемещение суппорта с резцами осуществляется от отдельного двигателя через редуктор. Возможен ручной режим работы – перемещение суппорта с резцами путем вращения маховика. Переключение между режимами осуществляется рычагом. Редуктор перемещения на станке установлен от ведущего итальянского производителя. |

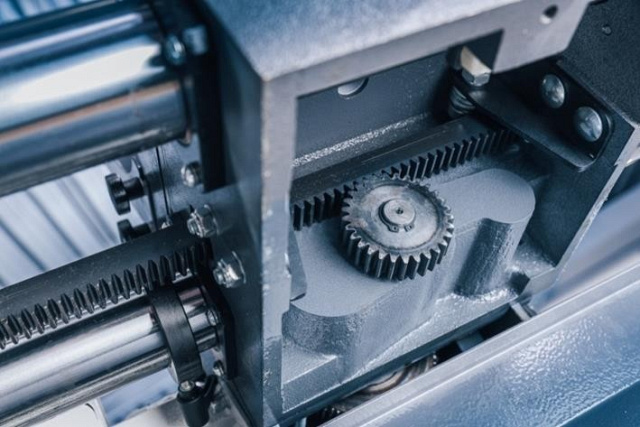

| | МЕХАНИЗМ ПЕРЕМЕЩЕНИЯ СУППОРТА Перемещение суппорта с резцами осуществляется посредством передачи шестерня-рейка, что обеспечивает плавность и легкость хода. |

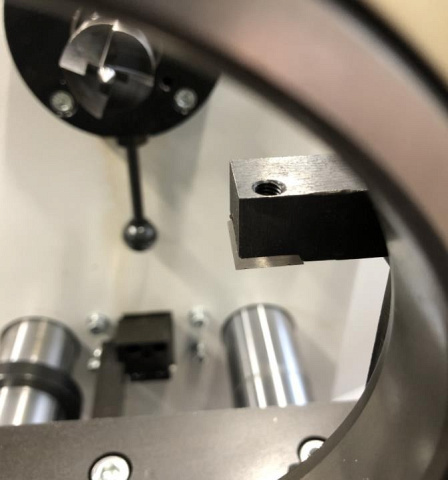

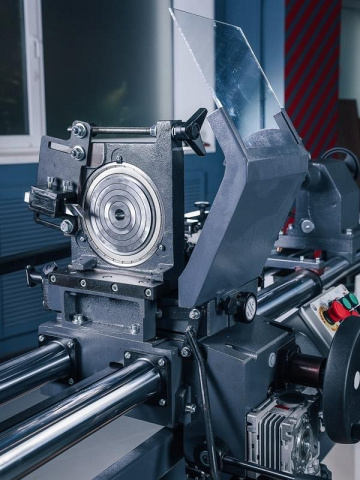

| | ПОДВИЖНЫЙ ЛЮНЕТ Входит в комплект поставки. Служит дополнительной опорой в процессе точения, исключая вибрации заготовки и повышая качество получаемой продукции. В люнете набор колец различного диаметра под разные размеры заготовок. |

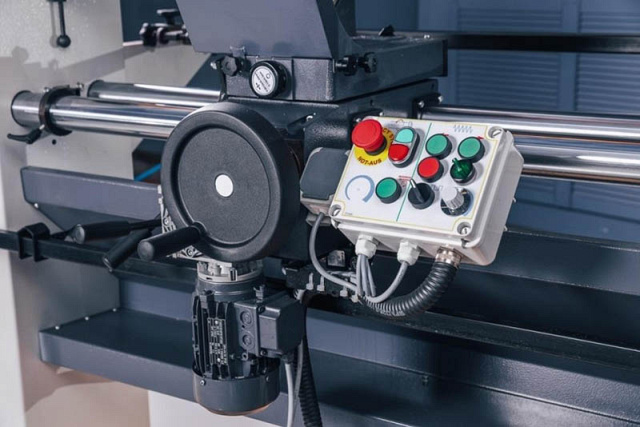

| | ПУЛЬТ УПРАВЛЕНИЯ Удобно расположен на передней части станка. На пульте расположены кнопки: включения / выключения вращения заготовки, перемещения суппорта с резцами; кнопки прямого и обратного хода суппорта, переключатель ручного и автоматического режима работы, а также регулятор скорости подачи и кнопка аварийной остановки. Также сбоку от пульта удобно расположена розетка 220В для подключения ручного фрезера. |

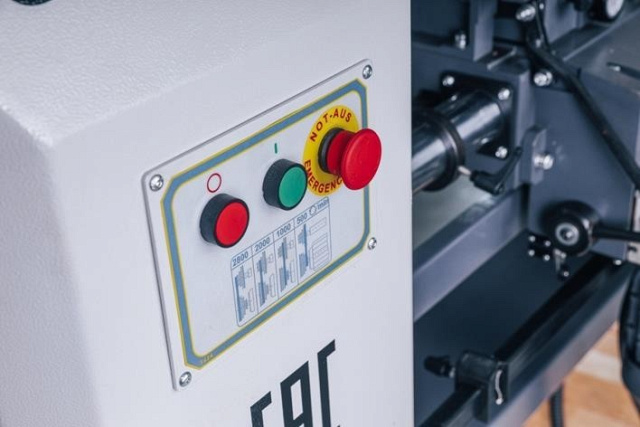

| | КНОПКИ УПРАВЛЕНИЯ На станине расположены кнопки включения / выключения вращения заготовки и кнопка аварийного отключения станка. |

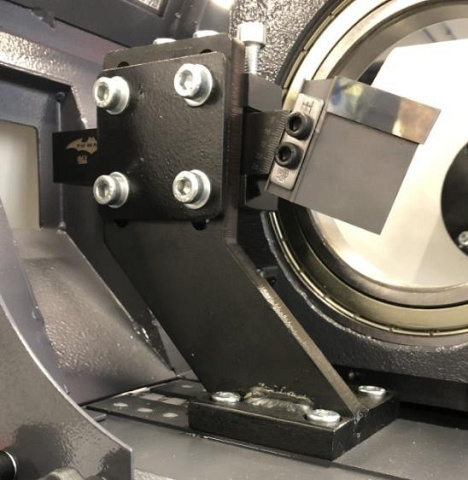

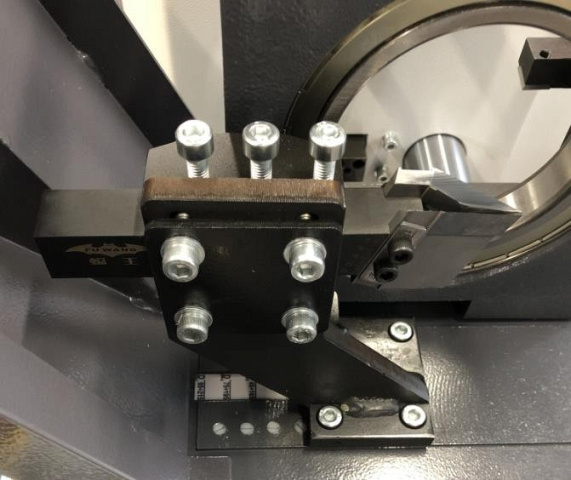

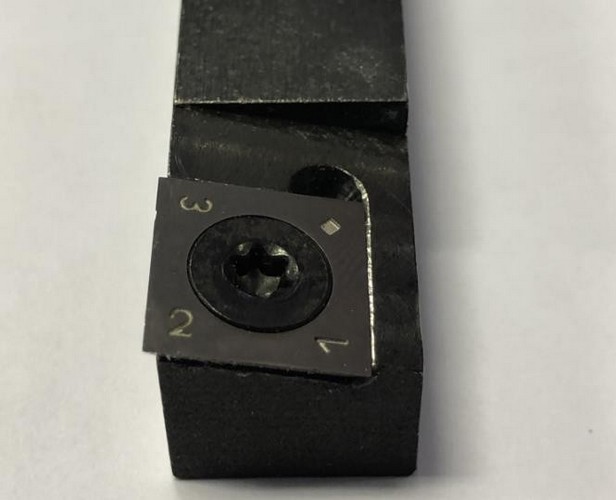

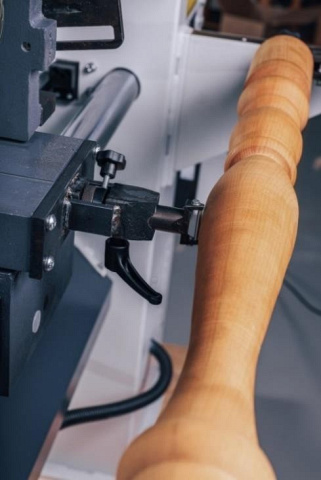

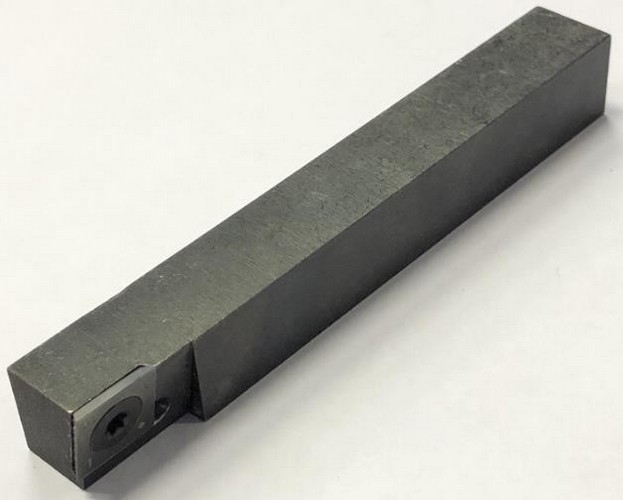

| | РЕЗЕЦ ПЕРЕД ЛЮНЕТОМ Резец со съемной твердосплавной пластиной, установлен перед люнетом, служит для калибровки детали под внутренний кольцо. Это необходимо для плотной фиксации, чтобы исключить вибрацию при обработке. |

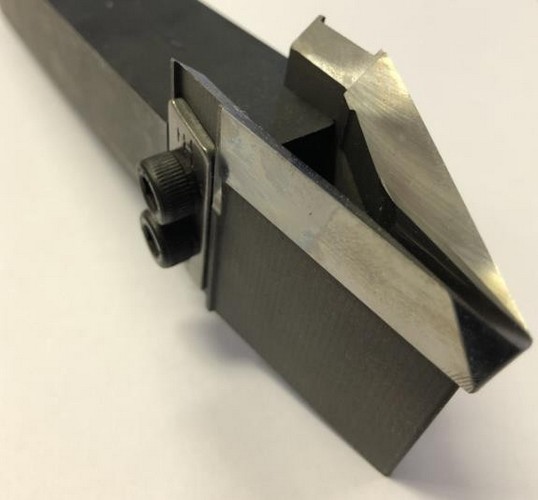

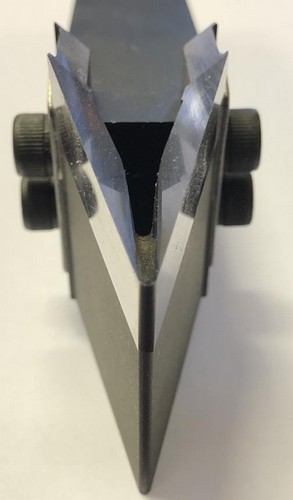

| | ОСНОВНОЙ РЕЗЕЦ Выполнен из двух частей:
При заточке “жала” и последующей установке не сбивается настройка положения всего резца. |

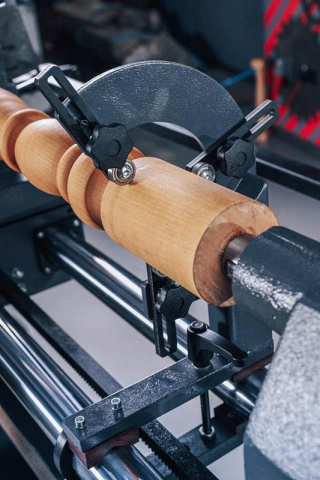

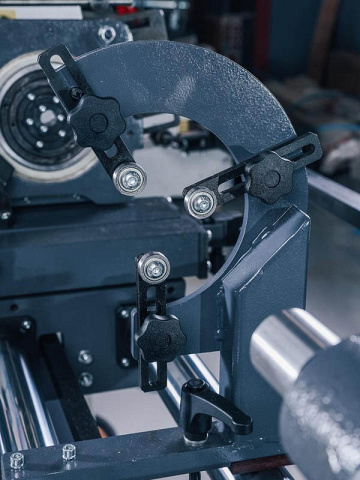

| | НЕПОДВИЖНЫЙ ЛЮНЕТ Входит в комплект поставки и служит для дополнительной фиксации заготовки в процессе обработки. Это увеличивает жесткость заготовки при обработке и повышает качество получаемой продукции. |
| | КРОНШТЕЙН ДЛЯ ФРЕЗЕРА В комплект поставки входит кронштейн для установки ручного фрезера. Кронштейн устанавливается вместо подвижного люнета и позволяет осуществлять фрезеровку с помощью ручного инструмента. Возможна обработка по копиру. * Ручной фрезер в комплект поставки не входит! |

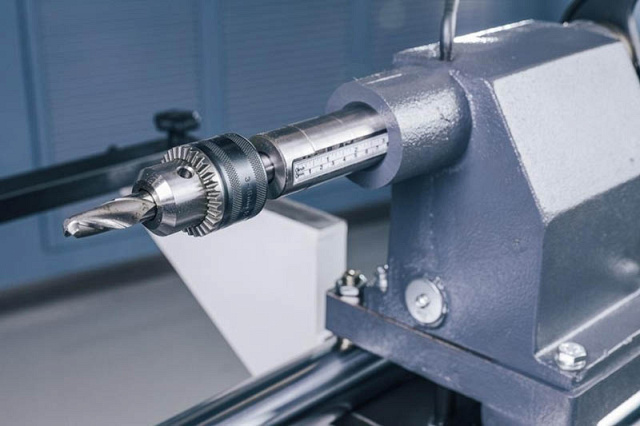

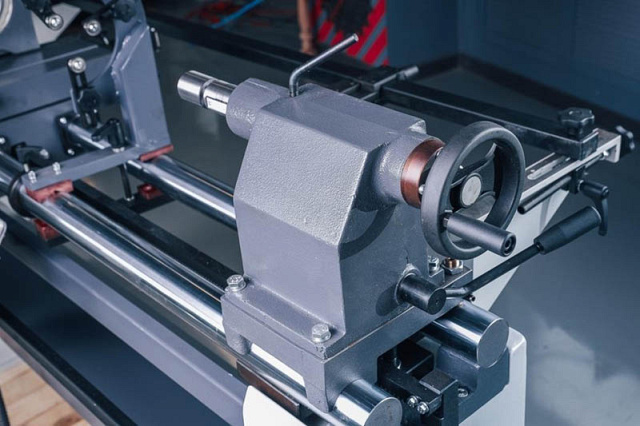

| | ЗАДНЯЯ БАБКА Массивный чугунный задний центр обеспечивает надежную фиксацию заготовки в процессе обработки. Возможность установки 3-х кулачкового патрона позволяет устанавливать сверла и расширить функционал станка. Пиноль с миллиметровой шкалой позволяет точно высверливать отверстия. |
| | ВЕДУЩИЙ ЦЕНТР Привод вращения заготовки осуществляется с помощью зазубренного центра. Крепление ведущих центров осуществляется по универсальному конусу МК2, что позволяет устанавливать любой центр с такой посадкой. Резьба М33 х 3,5 позволяет устанавливать 4-х кулачковый патрон. |

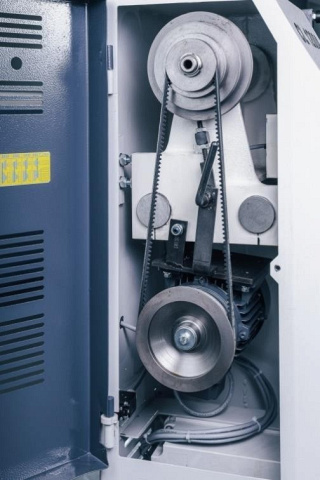

| | ПРИВОД ВЕДУЩЕГО ЦЕНТРА Осуществляется от двигателя посредством зубчатого ремня. Удобное и быстрое изменение частоты вращения заготовки путем перестановки ремня. Концевой выключатель не позволяет включить станок при открытой крышке, что соответствует требованием безопасности ЕС. |

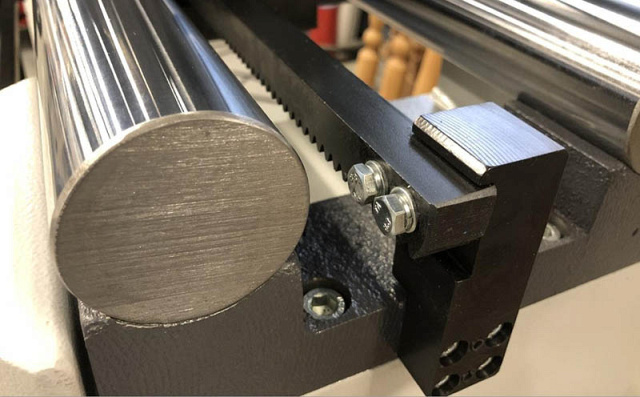

| | НАСТРОЙКА ДЛИНЫ ОБРАБОТКИ Длина обработки заготовки или зона фрезеровки настраивается с помощью передвижных упоров. Для работы в ручном режиме при помощи маховика используется упор- ограничитель. |

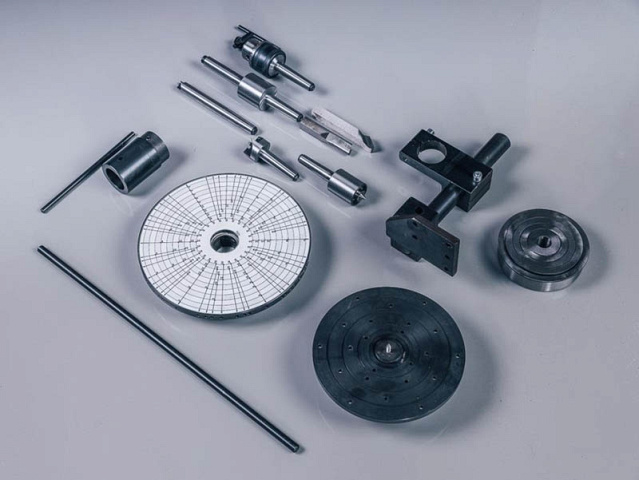

| | ОСНАСТКА В комплект поставки со станком входят все необходимые части для работы:
|

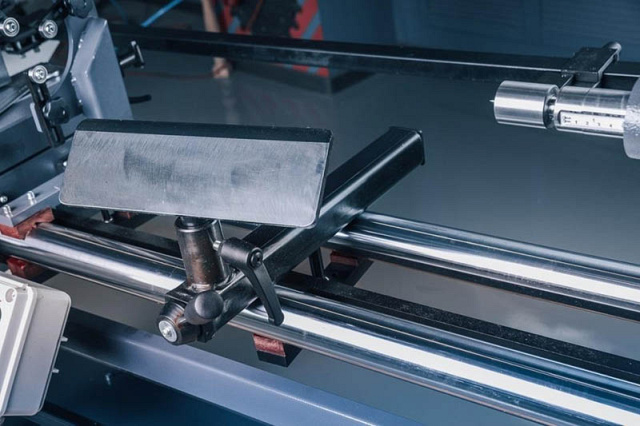

| | ПОДРУЧНИК Входит в комплект поставки и позволяет точить заготовки вручную. |

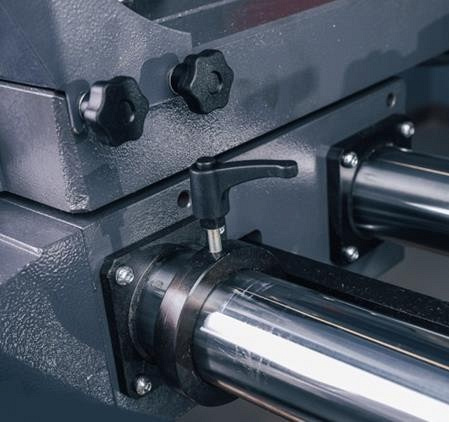

| | МАССИВНЫЕ НАПРАВЛЯЮЩИЕ Перемещение суппорта с резцами осуществляется по цельнометаллическим массивным стальным направляющим, что обеспечивает долгий срок службы оборудования и сохранение точности обработки на всем периоде эксплуатации. |

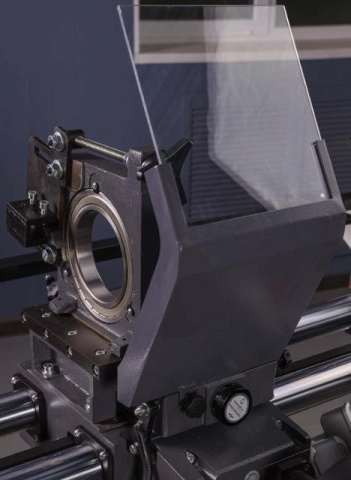

| | ЗАЩИТНЫЙ ЭКРАН Соответствует нормам безопасности СЕ. Обеспечивает безопасность работы оператора. |
КОМПЛЕКТУЮЩИЕ:
В производстве используются комплектующие ведущих мировых производителей, что позволяет держать качество изготавливаемого оборудования на самом высшем уровне.
| | РЕДУКТОРЫ |
| | ЭЛЕКТРОКОМПОНЕНТЫ |
| | ПЕРЕКЛЮЧАТЕЛИ |
| | ИНСТРУМЕНТ |
| | ОСНАСТКА |
