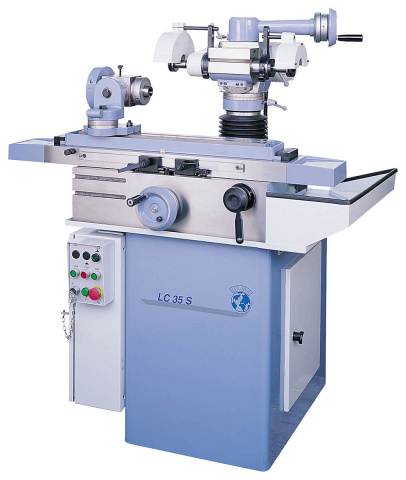

Универсальный заточной станок мод. LC35S UT.MA

UT.MA
ИталияИталия
Цена по запросу
Связь с ведущим специалистом
face-company

Макс. Ø насадных фрез: 250 мм

Макс. Ø концевых фрез: 25 мм

Макс. Ø сверл: 25 мм

Мощность: 1,1 кВт

Вес: 550 кг

Максимальный размер насадных фрез (DxdxB), мм

250 x 70 x 350

Продольное перемещение заточного стола (ось X), мм

350

Частота вращения шлифовального круга, об/мин

0 - 6000

Мощность электродвигателя шлиф. круга, кВт

1,1

Габаритные размеры:
Длина, мм

1300

Ширина, мм

1100

Высота, мм

1650

Вес, кг

550

НАЗНАЧЕНИЕ:

Станок предназначен для заточки многозубого режущего инструмента применяемого в деревообработке и металлообработке – насадные фрезы, строгальные головки, концевой инструмент (хвостовые фрезы и сверла).


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются – насадные фрезы, строгальные головки, дисковые пилы, концевой инструмент (хвостовые фрезы и сверла).

Также станок рекомендуется для сервисных центров по заточке режущего инструмента.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

Универсальный

Линейные призматические направляющие изготовлены из высокопрочных износостойких сталей.

Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ±0,005 мм на 1 м).

Перемещение рабочего стола (каретки) осуществляется за счет передачи шестерня-зубчатая рейка:

  • обеспечивается плавность перемещения заточного стола и процесса заточки;
  • исключает влияние человеческого фактора.

Ход стола регулируется при помощи подпружиненных упоров:

  • это значительно экономит время заточки и увеличивает производительность станка.
Универсальный

Ограничители хода рабочего стола (каретки) представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка.

Универсальный

Поперечное перемещение заточного узла осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани, и как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,02 мм.

Универсальный

Приспособление для заточки насадных фрез и строгальных ножевых головок позволяет с высокой точностью устанавливать и затачивать фрезы и строгальные головки.

Делительная головка оснащена высокоточными насеченными лимбами и имеет 2 типа настройки на угол заточки – дискретную (с фиксированным шагом 15 градусов) и бесступенчатую (по шкале на определенный угол).

Универсальный

В комплекте со станком поставляются оправки:

  • D = 25,4 мм – 1 шт., D = 40 мм – 1 шт., D = 50 мм – 1 шт.
  • Трехкулачковый / цанговый патрон – 1 шт.

Каждая оправка имеет конический хвостовик – за счет этого обеспечивается точность заточки и быстрая замена оправки при переходе с одного диаметра на другой (например, с 40 на 50 мм).

Универсальный

Наклон, поворот и подъем заточного узла осуществляется по шкале при помощи маховика, что делает удобным процесс настройки станка перед заточкой.

Заданное положение заточного узла устанавливается при помощи фиксаторов.

Универсальный

Станок оснащен системой подачи охлаждающей жидкости.

Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

Универсальный

Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Емкость бака около 40 литров.
