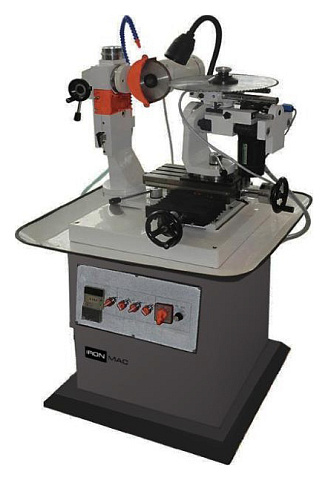

Станок для заточки дисковых пил IRONMAC. Модель 600A
Ø дисковых пил: 100 - 630 мм
Мощность: 0,25 кВт
Вес: 260 кг
| Наружный Ø дисковых пил, мм | 100 - 630 |
| Толщина дисковых пил, мм | 2 - 5 |
| Передний угол заточки зубьев пилы, ° | -8° + 30° |
| Задний угол заточки зубьев пилы, ° | 0° - 30° |
| Углы косой заточки передней / задней граней, ° | 0° - 45° |
| Размеры алмазного шлифовального круга, мм | 150 х 20 |
| Частота вращения шлифовального круга, об/мин | 2800 |
| Мощность эл/двигателя, кВт | 0,25 |
| Габаритные размеры: | |
| Длина, мм | 780 |
| Ширина, мм | 620 |
| Высота, мм | 1280 |
| Вес, кг | 260 |
НАЗНАЧЕНИЕ:
Станок предназначен для заточки дисковых пил с твердосплавными напайками по передней и задней граням.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок найдет широкое применение для лесопильных производств, столярных мастерских и мебельных фабрик, которые используют круглопильные, многопильные, бревнопильные , кромкообрезные, торцовочные , форматно-раскроечные станки.
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | СТАНИНА Надежная массивная станина обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента. |

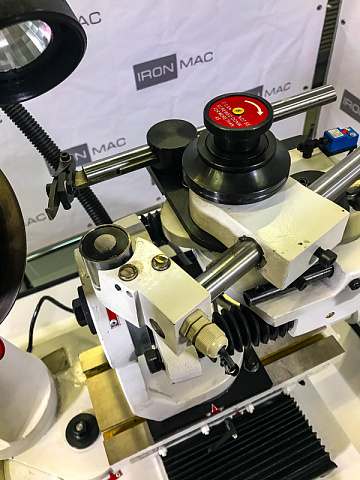

| | ПОЗИЦИОНИРОВАНИЕ ПИЛЫ Позиционирование пилы осуществляется при помощи опоры с встроенным электромагнитом, тем самым исключается прогиб пилы. Включение электромагнита синхронизировано с работой механизма подачи. Во время подвода пилы в зону заточки и самой заточки пила жестко фиксируется электромагнитом, в тот момент, когда происходит перемещение пилы на зуб, срабатывает концевой выключатель и электромагнит отключается, позволяя беспрепятственно толкателю подвести следующий зуб в зону заточки. |
| | ПОДАЧА И РАБОЧИЙ ХОД ЗАТОЧКИ Поворот пилы на зуб и подвод пилы в зону заточки осуществляется в автоматическом режиме за счет электропривода и системы эксцентриковых кулачков. |

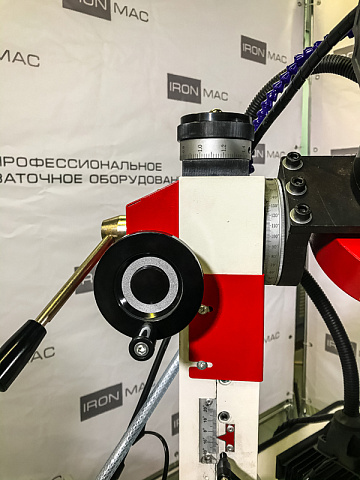

| | НАСТРОЙКА УГЛОВ ЗАТОЧКИ Настройка углов заточки осуществляется по шкале. Удобная настройка углов заточки обеспечивает быструю подготовку станка к работе. |
| | НАСТРОЙКА ТОЛЩИНЫ ПИЛЫ Станок оснащен настройкой толщины затачиваемой пилы, что позволяет быстро переналадить станок для заточки различных видов пил. |

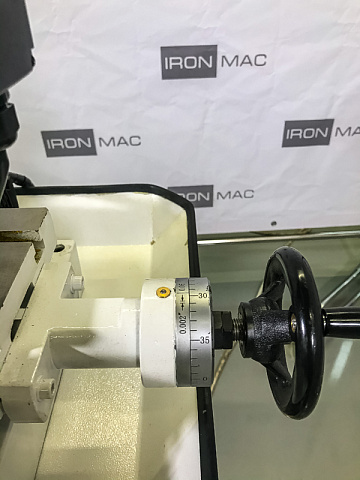

| | НАСТРОЙКА ВЕЛИЧИНЫ СЪЕМА Настройка съема и величины углов осуществляется при помощи лимбов. Все подвижные детали станка имеют хромированную поверхность. |

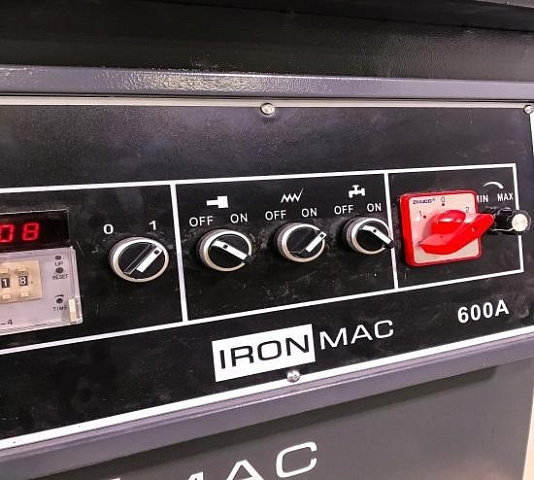

| | РЕГУЛИРОВКА СКОРОСТИ ЗАТОЧКИ Конструкцией станка предусмотрена регулировка скорости заточки, тем самым увеличивается производительность станка. КОНТРОЛЛЕР Контроллер, считающий количество зубьев позволяет вовремя остановить процесс заточки. |
| | ЗАТОЧКА С ИСПОЛЬЗОВАНИЕМ СОЖ |
