Скидка 10% по предзаказу
Гарантия 12 месяцев на механические части
Гарантия 24 месяца на электрические и электронные части
Турция
Ø дисковых пил: 850 мм
Мощность: 4 кВт
Вес: 1150 кг

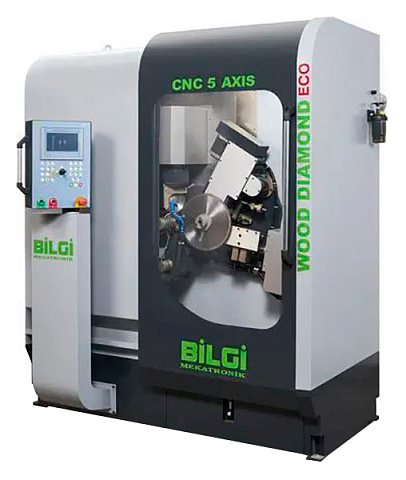

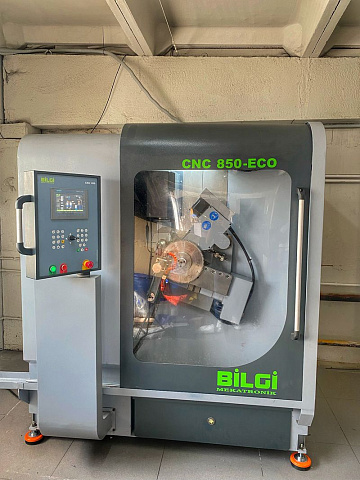

• 5-Осевой станок с ЧПУ
• Специальное покрытие на механических компонентах
• Сенсорный дисплей GMT
• Предварительно установленные формы зубов
• Независимый выбор скорости для заточки плоской, переменноскошенной и трапециевидной граней
• Максимальный наружный диаметр Ø 800 мм
• Регулировка перепада высот плоской и трапециевидной формы зубьев
• Централизованная система смазки
• Полностью закрытая эргономичная кабина
• Простое в использовании программирование
3-осевой шаговый двигатель
1-осевой двигатель переменного тока + энкодер
1 осевой пневматический
НАЗНАЧЕНИЕ:

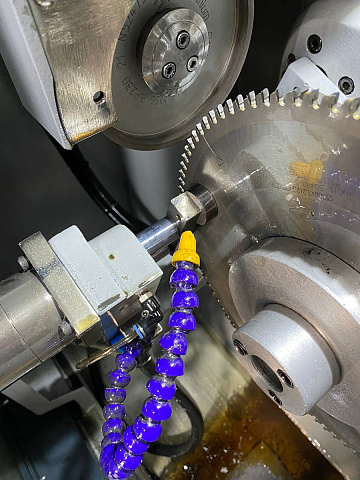

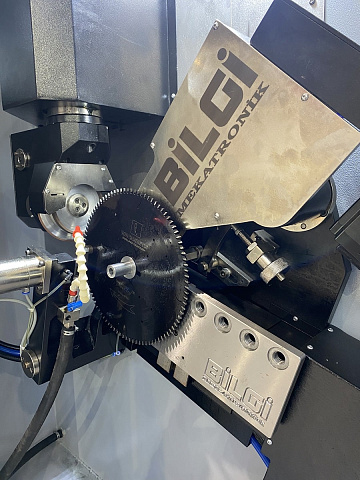

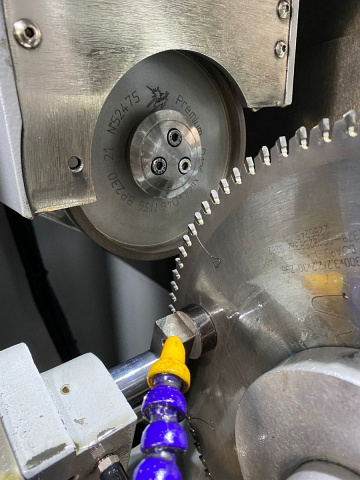

Автоматический станок с предназначен для заточки дисковых пил с напайками, применяемых в деревообработке, металлообработке и обработке полимерных материалов и пластиков.
Чтобы обеспечить оптимальную экономию времени и энергии используются SIEMENS PLC и GMT сенсорные панели. Четыре серводвигателя повышают скорость и точность работы оборудования. Обеспечивается возможность регулирования скорости для оси шлифования даже во время шлифования.
- (X) Подающий вал;
- (Y) Заточной вал;
- (V) Ось ориентации;
- (B) Конический вал;
- (C) Регулировка угла падения и расстояние между зазорами;
- (Z) Зажимной вал;
- (G) Вал позиционирующего лезвия.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются дисковые пилы диаметром от 100 до 850 мм с прямой, скошенной, трапециевидной или комбинированной формой зубьев. Также станок рекомендуется для сервисных центров по заточке дереворежущего инструмента.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

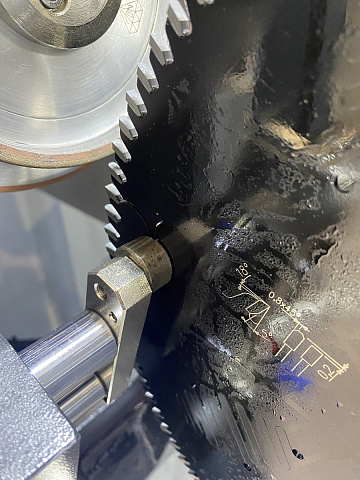

| | ПОВТОРЯЮЩИЕСЯ ОПЕРАЦИИ Список операций сохраняется, чтобы сэкономить время для повторения одного и того же вида операций. Чтобы пропустить сломанный зуб мимо импульсатора, номер зуба можно выставить в программе. |
| | РЕГУЛИРУЕМАЯ ПОДАЧА Регулируемая подача, доступная для удаления добавленной высоты обновленного зуба. Оператор может видеть входы и выходы информации с помощью информационного экрана датчика. |

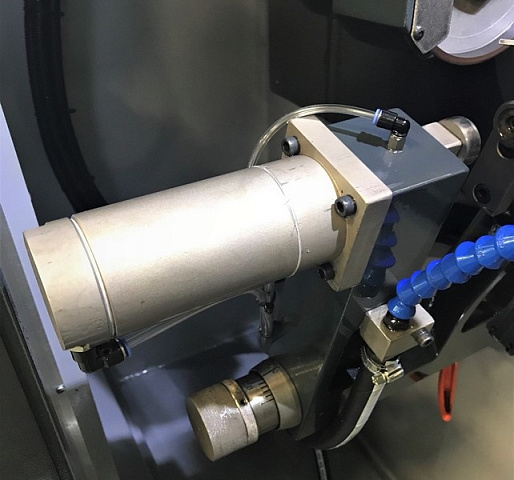

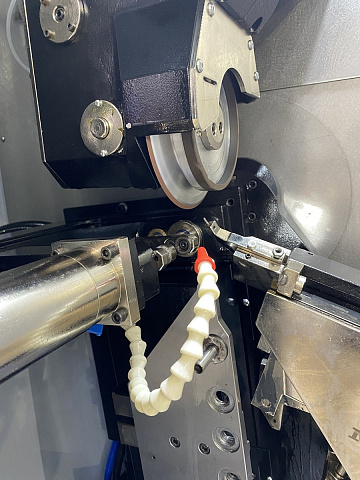

| | ЗАЖИМНОЙ ЦИЛИНДР Пневматический зажимной цилиндр обеспечивает одинаковое усилие зажима для каждой толщины пильного полотна. |

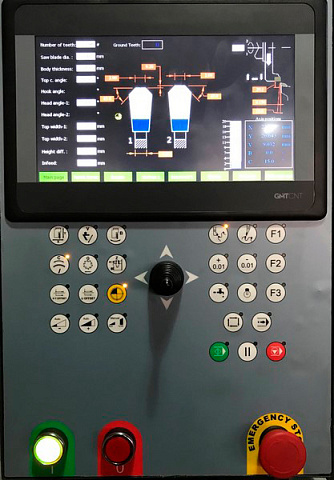

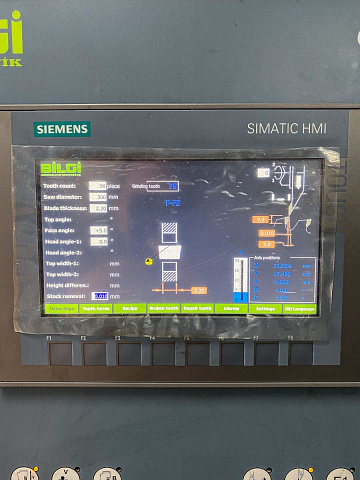

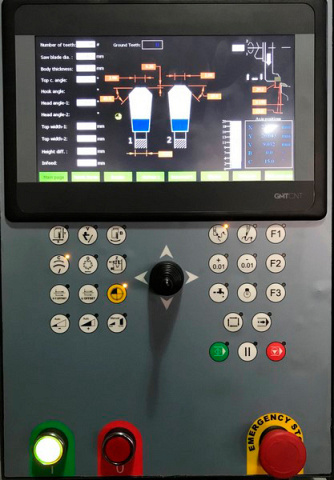

| | СЕНСОРНЫЙ ЭКРАН Сенсорный экран GMT с ПЛК Siemens и 4-направленным джойстиком дают пользователю возможность легко и быстро управлять станком. На фото 7-дюймовый экран. |

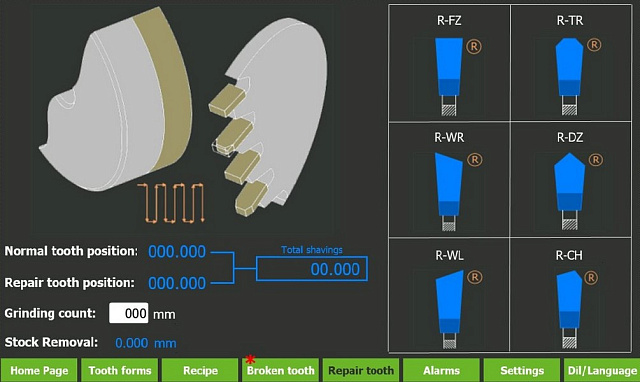

| | ПРЕДУСТАНОВЛЕННЫЕ ФОРМЫ ЗУБЬЕВ |
| | ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| ПЕРЕХОДНЫЕ КОЛЬЦА 20 мм, 22 мм, 25 мм, 25,4 мм , 28 мм, 30 мм, 32 мм, 35 мм, 40 мм, 45 мм 50 мм, 55 мм, 60 мм, 65 мм, 70 мм, 75 мм, 80 мм, 90 мм. |
| ПЕРЕХОДНЫЕ КОЛЬЦА ДЛЯ ПОДРЕЗНЫХ ПИЛ 16 мм, 20 мм, 22 мм, 25 мм, 30 мм. |
| ШТЫРЕВАЯ ПИЛЬНАЯ ОПОРА 16 ММ (1 БЛОК ПОСТАВЛЯЕТСЯ ВМЕСТЕ С МАШИНОЙ) |
| РУЧНАЯ СИСТЕМА СМАЗКИ |
| ДЕРЖАТЕЛИ ДИСКОВЫХ ПИЛ С МАГНИТАМИ (2 РАЗМЕРА) |
| ТОЛКАТЕЛЬ ШТИФТОВ (5 ШТУК, ПОСТАВЛЯЕМЫХ СО СТАНКОМ) |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| ОСУШИТЕЛЬ ВОЗДУХА (ЗАЩИТА ДЛЯ ПНЕВМАТИЧЕСКОЙ ПОДАЧИ ВОЗДУХА) |
| СУППОРТ |
| УПАКОВКА |
| ТРАНСФОРМАТОР НАПРЯЖЕНИЯ 5 КВТ |
| ОГНЕТУШИТЕЛЬ (В СЛУЧАЕ ВСПЫШЕК МАСЛА ДЛЯ ИЗМЕЛЬЧЕНИЯ) |
| КРУГ ДЛЯ ЗАТОЧКИ ПО ЗАДНЕЙ ГРАНИ (ADI ПРОИЗВОДСТВА ГЕРМАНИИ) |
| КРУГ ДЛЯ ЗАТОЧКИ ПО ПЕРЕДНЕЙ ГРАНИ (ADI ПРОИЗВОДСТВА ГЕРМАНИИ) |
| МЯГКИЕ НОЖКИ ДЛЯ СТАБИЛИЗАЦИИ СТАНКА И ПОГЛОЩЕНИЯ ВИБРАЦИИ. НАБОР ИЗ 4-Х |
