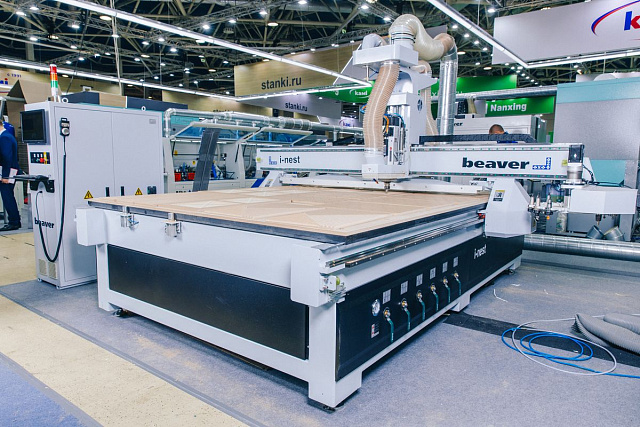

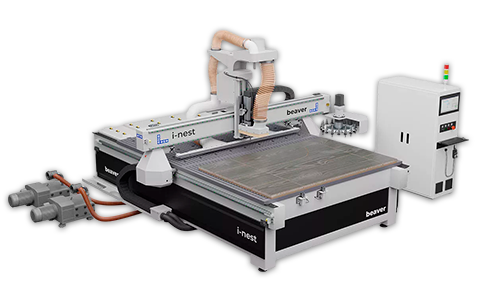

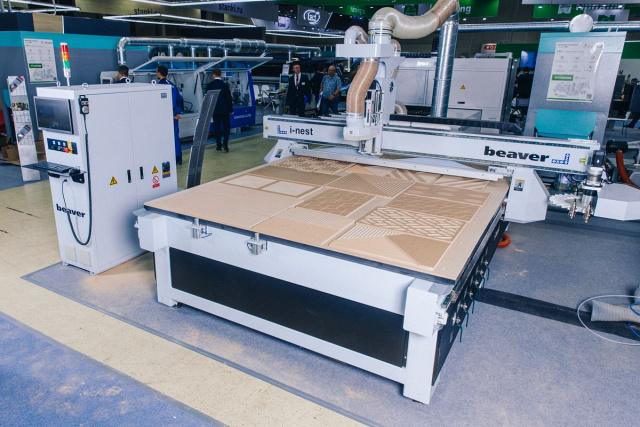

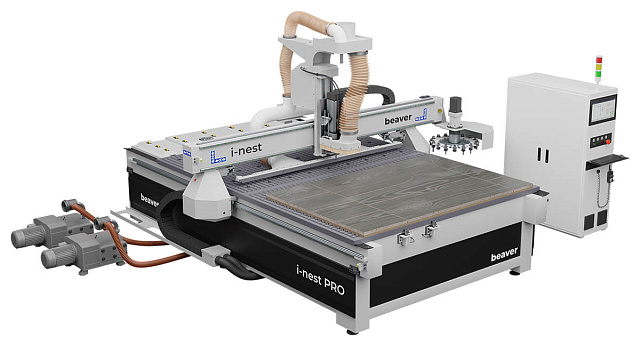

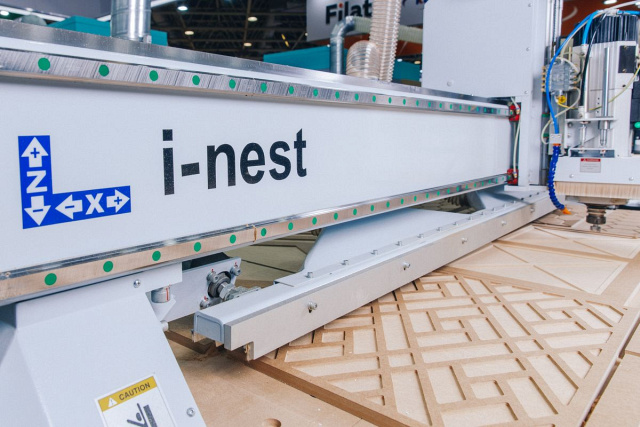

Обрабатывающие центры с ЧПУ с автоматическим толкателем Beaver i-NEST
Код(ы)
товара: ЧП 447797, ЧП 353199
-

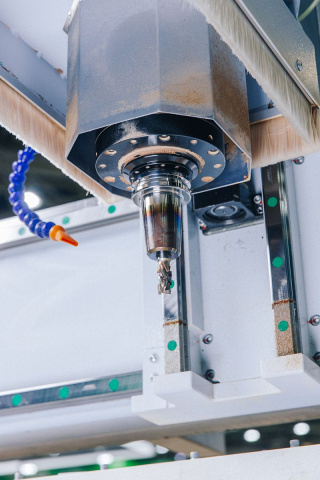

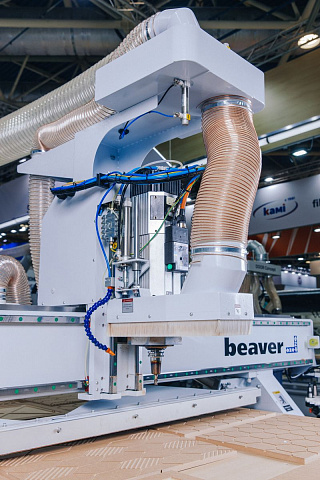

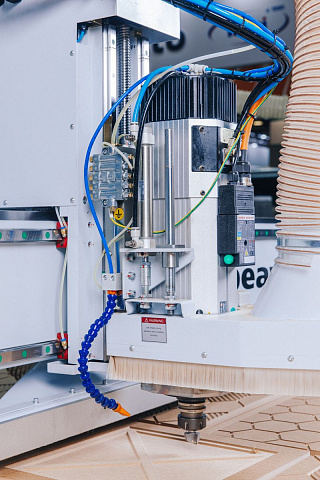

для i-Nest: шпиндель Excitech CS (Китай) 9 кВт c патроном ISO 30
для i-Nest PRO: шпиндель Hiteco (Италия) 9,5 кВт c патроном HSK 63 -

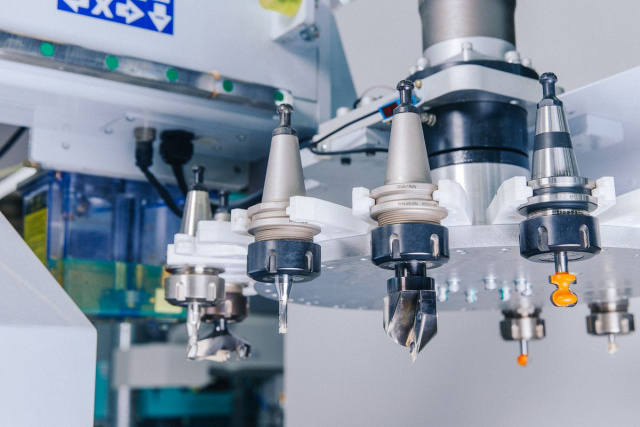

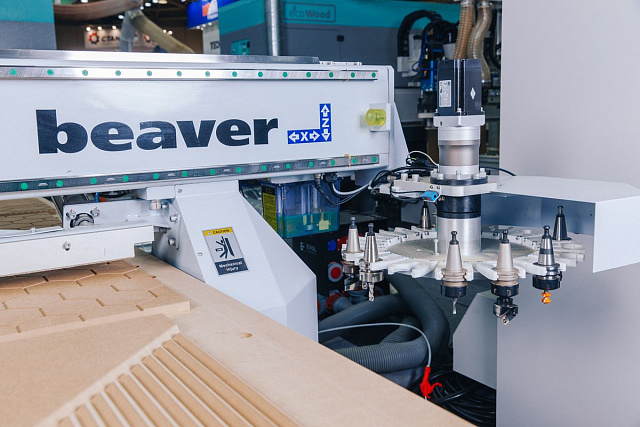

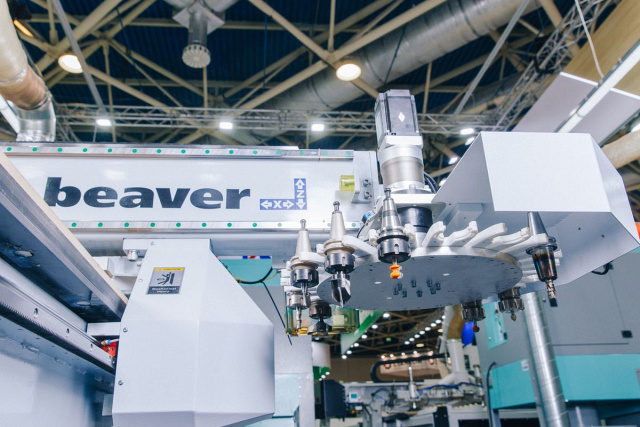

Револьверный магазин закреплен на торце портала. Вращается при помощи серводвигателя с планетарным редуктором
-

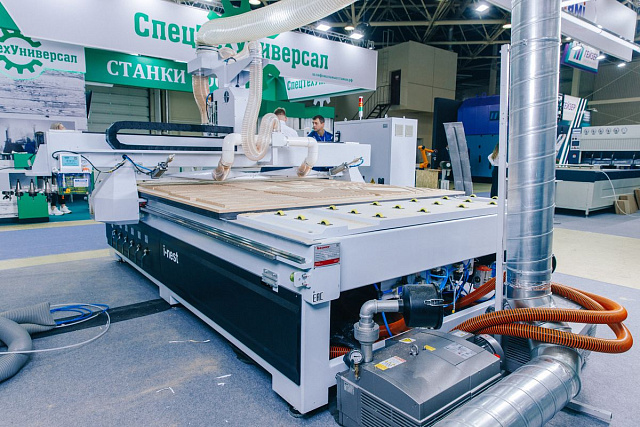

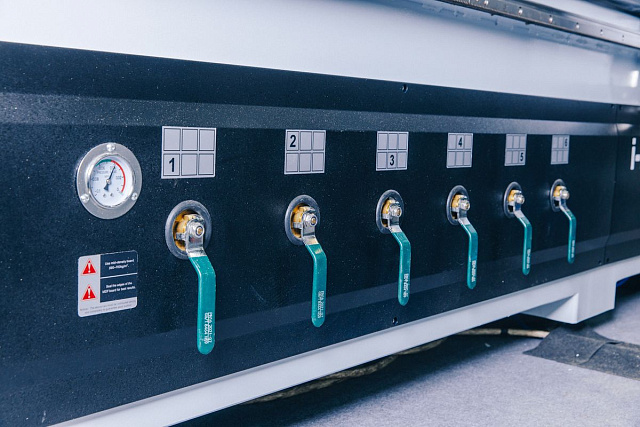

В стандартной комплектации станок оснащается двумя вакуумными насосами
по 160 кб/мин
Зона обработки, мм:
X - 2085, Y - 2820, Z - 50
Шпиндель: 9,0; 9,5 кВт
Частота вращения: 0 - 24 000 об/мин
Смена инструмента: автоматическая
Тип инструментального магазина: револьверный
Вес: 2500 кг
Преимущества
- Жесткая цельносварная конструкция – обеспечивает высокую точность перемещения
- Магазин на 16 патронов
- Вакуумные насосы в комплекте

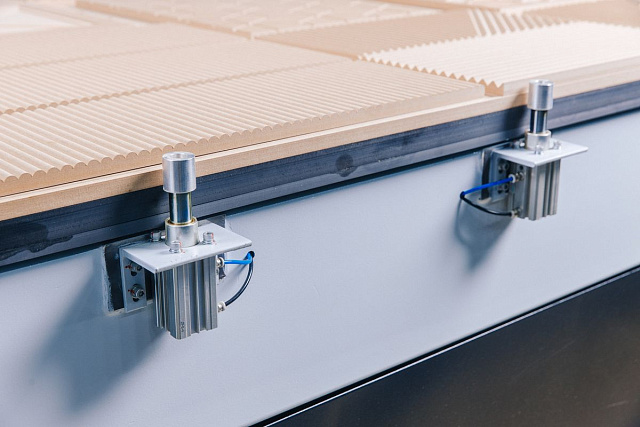

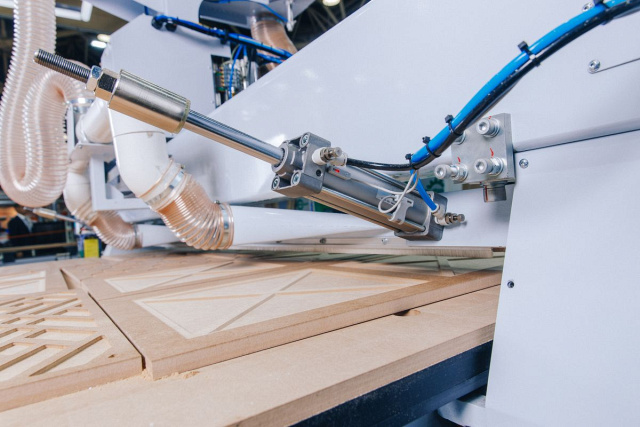

- Планка автоматической выгрузки с функией автоматической отчистки рабочего стола
Модель
i-NEST
ЧП 447797
i-NEST PRO
ЧП 353199
ЦЕНА
4 065 503 ₽
4 568 592 ₽
Производитель
Excitech «CS» (Китай)
Hiteco (Италия)
Мощность шпинделя, кВт
9
9,5
Частота вращения шпинделя, об/мин
0 - 24 000
0 - 24 000
Тип охлаждения шпинделя
Воздушное
Воздушное
Тип инструментального патрона
ISO 30
HSK 63
Тип цанги
ER32
ER40
Тип смены инструмента
Автоматическая
Автоматическая
Размеры зоны обработки, мм
2085 x 2820
2085 x 2820
Опциональная зона обработки, мм
2100 x 3000
2100 x 3000
Высота заготовки по оси Z, мм
50
50
Тип инструментального магазина
револьверный
револьверный
Количество мест в магазине, шт.
16
16
Тип датчика калибровки инструмента
автоматический
автоматический
Тип рабочего стола
вакуумный
вакуумный
Скорость холостого хода по оси X, м/мин
0 - 45
0 - 45
Скорость холостого хода по оси Y, м/мин
0 - 60
0 - 60
Скорость холостого хода по оси Z, м/мин
0 - 25
0 - 25
Скорость рабочего хода, м/мин
0 - 30
0 - 30

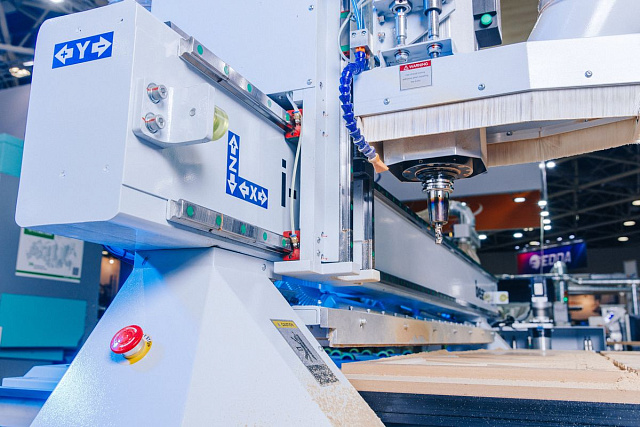

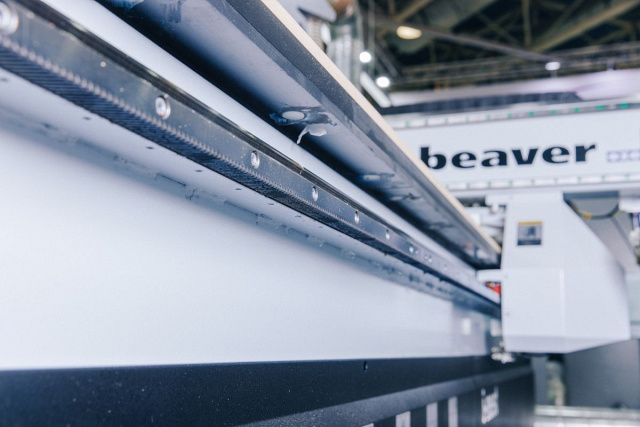

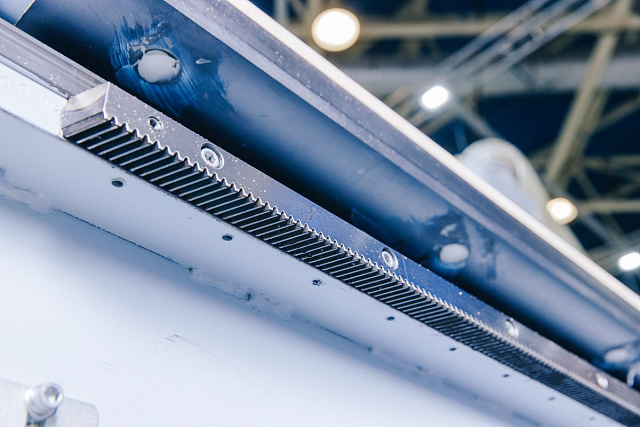

Тип передачи по осям X, Y
косозубая шестерня-рейка
косозубая шестерня-рейка
Тип передачи по оси Z
ШВП
ШВП
Тип электродвигателей перемещения
cервопривод
cервопривод

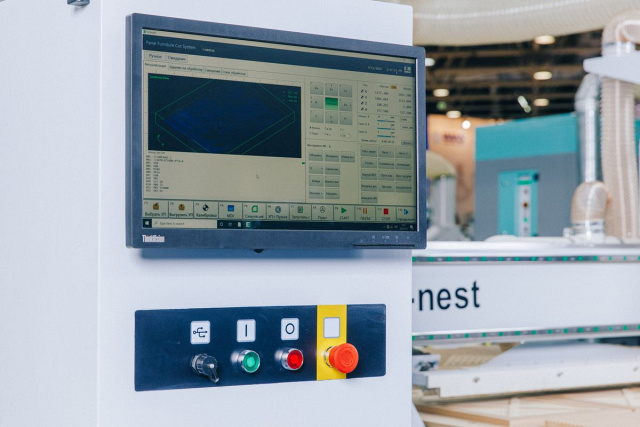

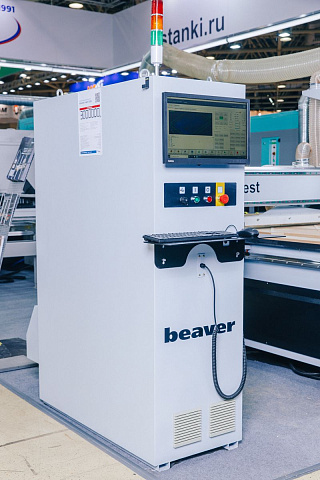

Система управления
NC Studio industrial / TPA
NC Studio industrial / TPA
Наличие сверлильной головы
нет
нет
Количество сверлильных шпинделей, шт.
нет
нет
Частота вращения, об/мин
нет
нет
Мощность двигателя сверлильной группы, кВт
нет
нет
Принтер печати этикеток
нет
нет
Наличие вакуумного насоса
да
да
Количество, шт.
2
2
Производительность вакуумного насоса, м3/ч
160
160
Общая производительность насосов, м3/ч
320
320
Мощность, кВт
4
4
Суммарная мощность насосов, кВт
8
8
Диаметр патрубков, мм
Ø200 x 1
Ø200 x 1
Требуемая производительность аспирационной установки, м3/ч
4000
4000
Статическое давление воздушного потока вытяжной системы в точке подключения, Па
1800
1800
Скорость воздуха в патрубке, м/с
30 - 35
30 - 35
Давление в пневмосистеме, Мпа
0,8
0,8
Расход сжатого воздуха, л/мин
200
200
Напряжение, В
380
380
Частота, Гц
50
50
Общая установленная мощность, кВт
17
21
Длина, мм
4100
4100
Ширина, мм
2250
2250
Высота, мм
2000
2000
Вес, кг
2500
2500
