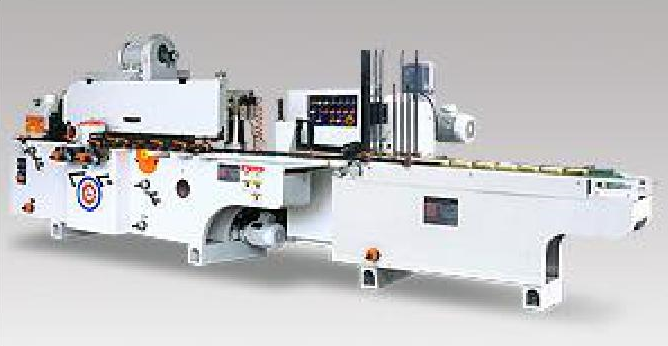

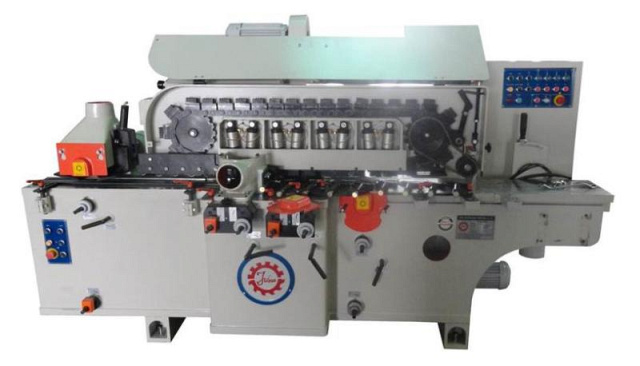

Станок четырехсторонний фрезерный с цепной подачей для производства паркетной дощечки (фризы) FE416

Станок четырехсторонний фрезерный с цепной подачей для производства паркетной дощечки (фризы) FE416
  • Макс. ширина заготовки: 200 мм

    Мощность: 27 кВт

    Вес: 3500 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Станок предназначен для профильной и плоскостной обработки пиломатериала с четырех сторон для получения паркетной продукции и прочих фасонных изделий.

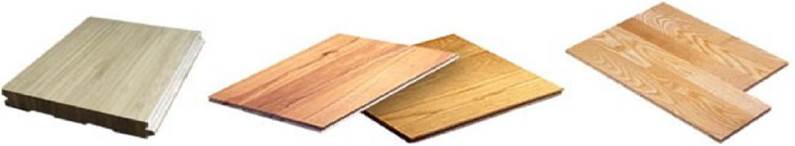

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

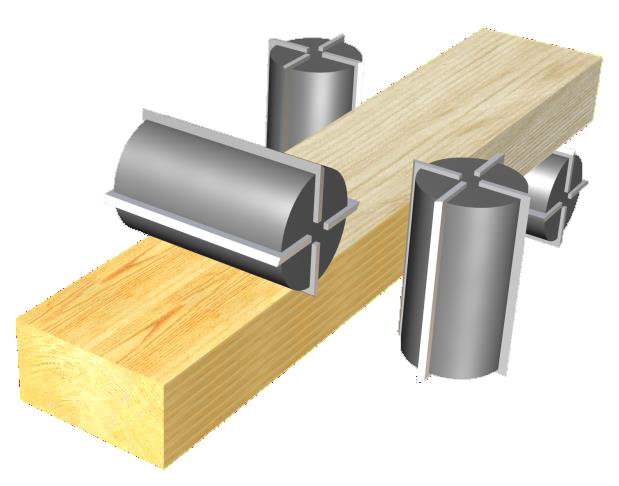

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

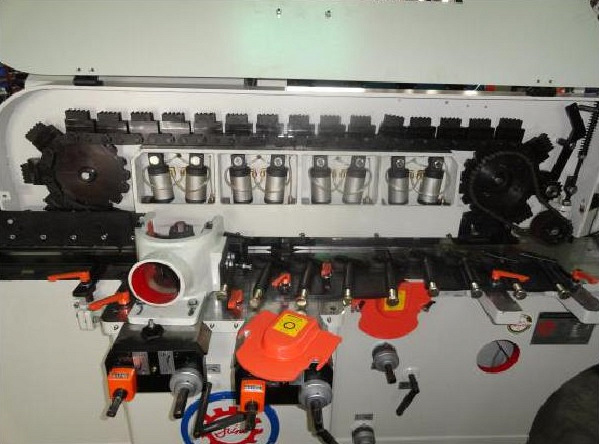

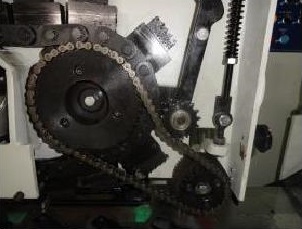

ЦЕПНОЙ ПОДАЮЩИЙ ТРАНСПОРТЕР

  • Механизм подачи представляет собой цепной транспортер, который прекрасно подходит для подачи коротких заготовок и обеспечивает надежное позиционирование заготовок в процессе обработки;
  • Цепной транспортер изготовлен из высококачественной закаленной стали и обладает высокой износоустойчивостью;
  • Давление на прижимные пластины цепного транспортера подается с помощью 8 пневмоцилиндров, обеспечивающих устойчивую и ровную подачу.

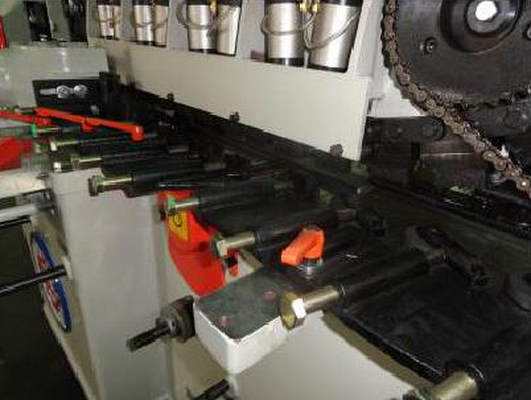

БОКОВЫЕ ПРИЖИМЫ

Расположены на протяжении всей зоны обработки. Это позволяет достигать высокой точности обработки, исключая возможные смещения заготовки.

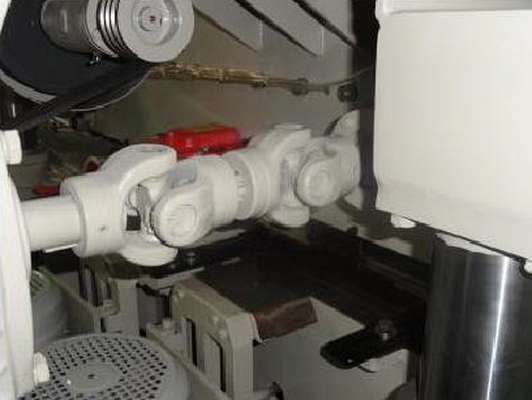

КАРДАННЫЙ ПРИВОД ПОДАЮЩЕЙ СИСТЕМЫ

Карданные валы обеспечивают плавную передачу крутящего момента.

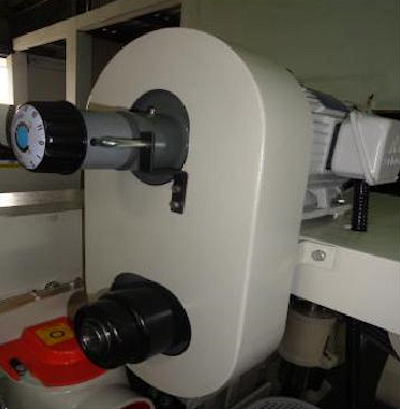

БЕССТУПЕНЧАТОЕ ИЗМЕНЕНИЕ СКОРОСТИ ПОДАЧИ

Скорость подачи заготовки регулируется через вариатор, это позволяет использовать станок в поточных линиях и обрабатывать пиломатериалы различной твердости, а также обеспечивает высокое качество обработки при максимальной производительности.

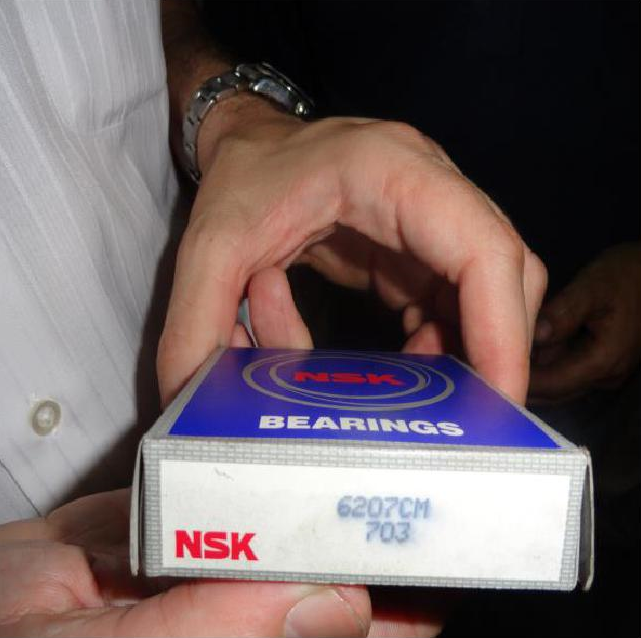

ЯПОНСКИЕ ПОДШИПНИКИ NSK

Для изготовления шпинделей завод использует подшипники одного из лучших мировых производителей. Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии.

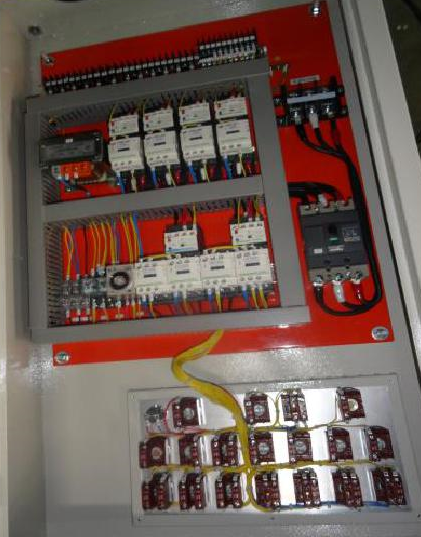

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ SCHNEIDER ELECTRIC

Станок оснащен самыми надежными электрическими компонентами.

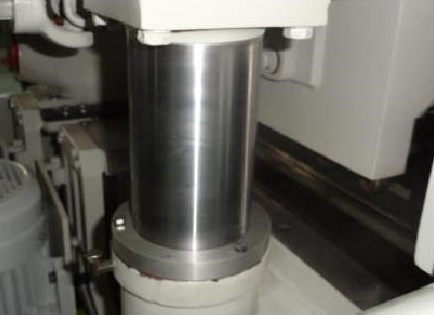

ЦИЛИНДРИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

Цилиндрические направляющие, по которым перемещается траверса с цепью системы подачи, увеличенного сечения, что позволяет сохранять соосность системы подачи к рабочему столу даже при максимально частом перемещении подающей траверсы.

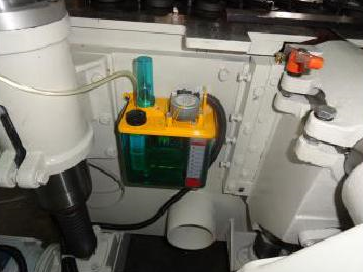

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Станок оснащен узлом для автоматической подачи смазки на цепной подающий конвейер. Позволяет увеличить срок службы цепи.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

СИСТЕМА ПОДАЧИ КОРОТКИХ ЗАГОТОВОК «FE 100»

Предназначена для бесперебойной подачи заготовок в зону обработки, исключая человеческий фактор повышая производительность.
Модель

FE416

Ширина обрабатываемой заготовки, мм

22 - 160 (200*)

Толщина обрабатываемой заготовки, мм

10 - 100

Длина обрабатываемой заготовки (не менее), мм

100 (300*)

Диаметр шпинделей, мм

40

Максимальный диаметр инструмента, мм

125 - 160

Количество рабочих шпинделей, шт.

4

Частота вращения шпинделей, об/мин

7500

Ход вертикальных шпинделей, мм

10

Ход горизонтальных шпинделей, мм

10

Скорость подачи, м/мин

6 - 36

Установленная мощность, кВт

27

Мощность двигателя первого нижнего шпинделя, кВт

5,5

Мощность двигателя правого вертикального шпинделя, кВт

5,5

Мощность двигателя левого вертикального шпинделя, кВт

5,5

Мощность двигателя верхнего шпинделя, кВт

7,5

Мощность двигателя подъема траверсы, кВт

0,75

Мощность двигателя механизма подачи, кВт

2,25

Габаритные размеры:
Длина, мм

3150

Ширина, мм

1510

Высота, мм

1600

Габаритные размеры (в упаковке):
Длина, мм

3240

Ширина, мм

1760

Высота, мм

1785

Вес, кг

3500



* при ширине 200 мм минимальная длина 300 мм
