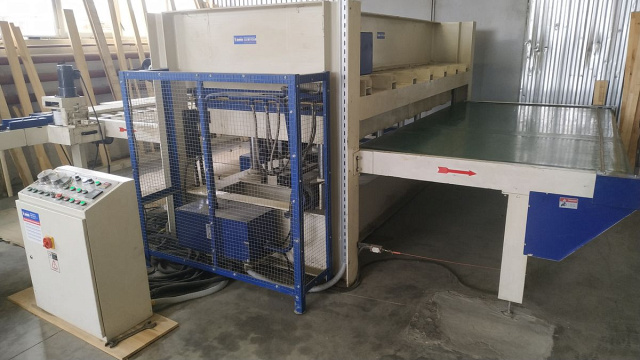

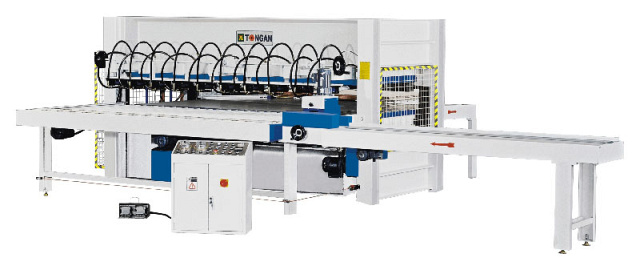

Пресс горячий для склеивания щита FT2-30/13

Цена по запросу
Связь с ведущим специалистом

Макс. размер щита: 3000 х 1300 мм

Макс. толщина заготовки: 80 мм

Мощность: 54 кВт

Габариты: 5700 х 5600 х 1900 мм

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Пресс предназначен для автоматического изготовления высококачественного клееного щита из массива древесины, а также двустороннего облицовывания щита и плитных материалов. (В качестве облицовочного материала используется натуральный шпон ценных пород древесины, пленка ПВХ, пластик.)



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на средних и крупных предприятиях по выпуску клееного щита, в цехах по производству мебели, дверей, окон и прочих столярных изделий.



СХЕМА ОБРАБОТКИ:

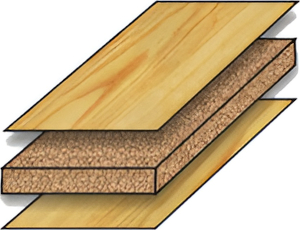

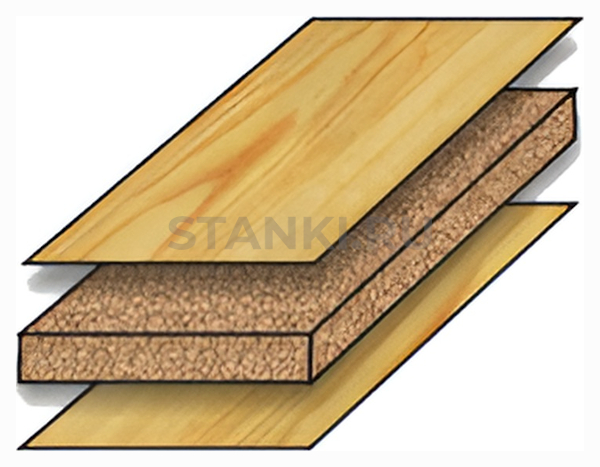

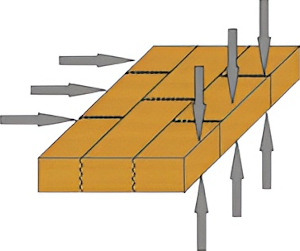

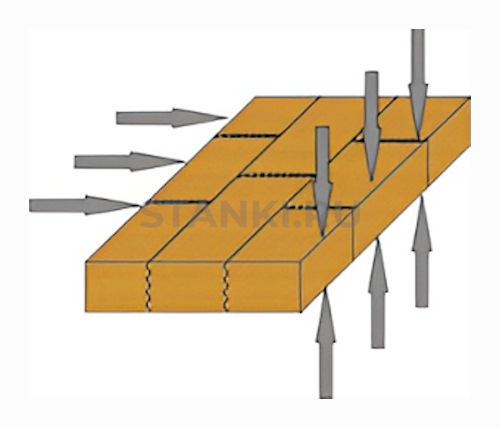

1. Схема склейки мебельного щита 2. Схема двухстороннего облицовывания
Пресс горячий для склеивания щита FT2-30/13, схема обработки Пресс горячий для склеивания щита FT2-30/13, схема обработки



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


Автоматический загрузочный стол с приводным конвейером с регулятором скорости подачи для выбора оптимального режима.

Надежная и экономная система автоматического клеенанесения на торец ламели с регулировкой скорости подачи клея на вертикальном валике.

После клеемаза заготовки автоматически перемещаются в зону формирования щита. После формирования нужного размера щит автоматом подается в зону прессования.

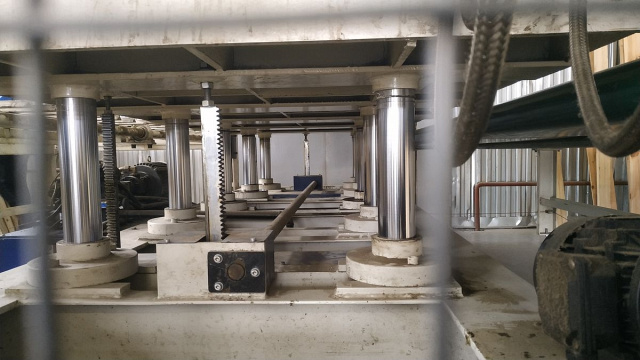

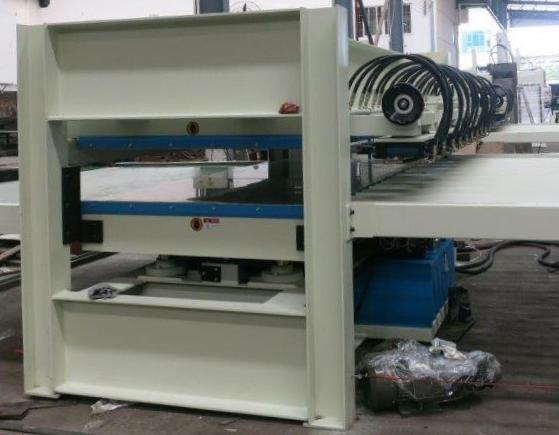

Усиленный узел прессования с монолитными рассверленными плитами с автоматическим раскрытием по таймеру.

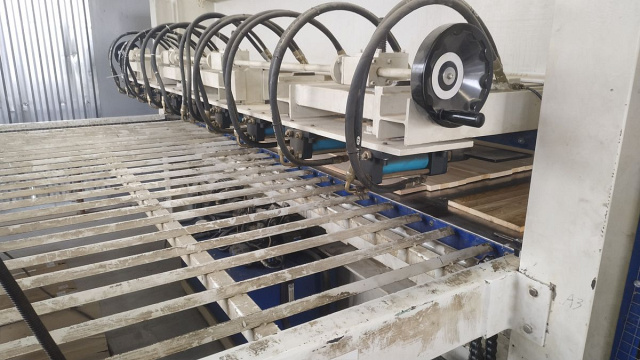

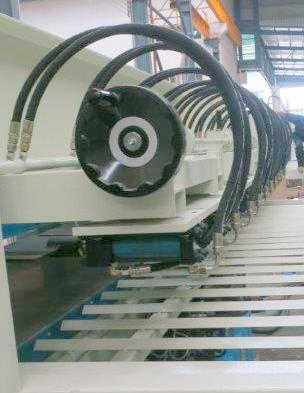

Шесть гидравлических горизонтальных цилиндров диаметром 50 мм создают боковое усилие прессования, что обеспечивает равномерность распределения нагрузки по всей длине щита и высокое качество склейки.

Массивные монолитные рассверленные плиты предназначены для нагрева прессуемого материала с помощью масла, которое постоянно циркулируется насосом. Монолитная плита позволяет добиться максимального усилия прессования и надолго сохранить прочность.

Смыкание плит осуществляется шестью цилиндрами диаметром 85 мм, что обеспечивает достаточное усилие прессования для качественного облицовывания щита и плитных материалов.

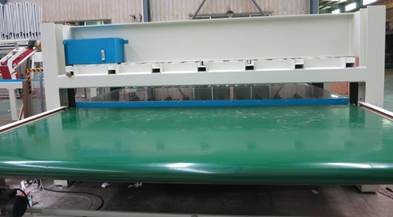

Большой приводной разгрузочный стол для выгрузки готового щита.

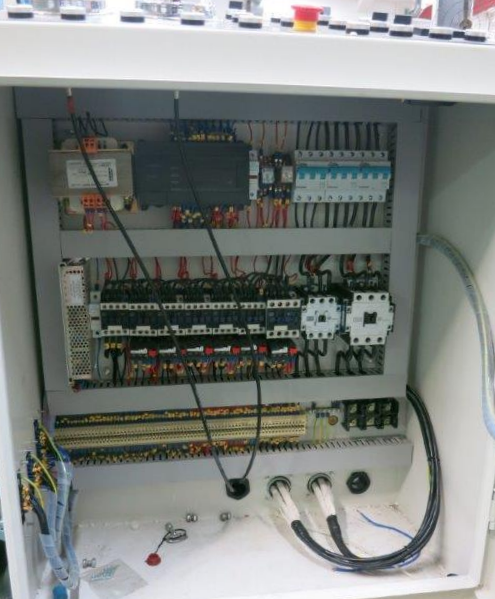

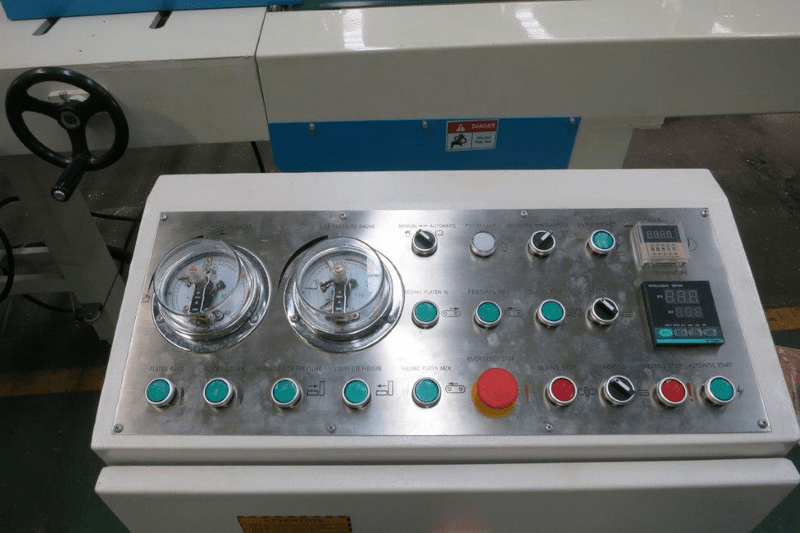

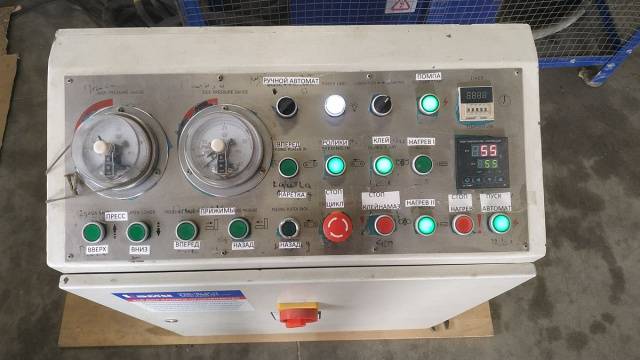

Все узлы линии включаются/выключаются и настраиваются с помощью пульта управления.

ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ

Горячий бойлер на масле для безопасности работы оператора имеет защитное ограждение.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

АВТОМАТИЧЕСКОЕ ЗАГРУЗОЧНОЕ УСТРОЙСТВО

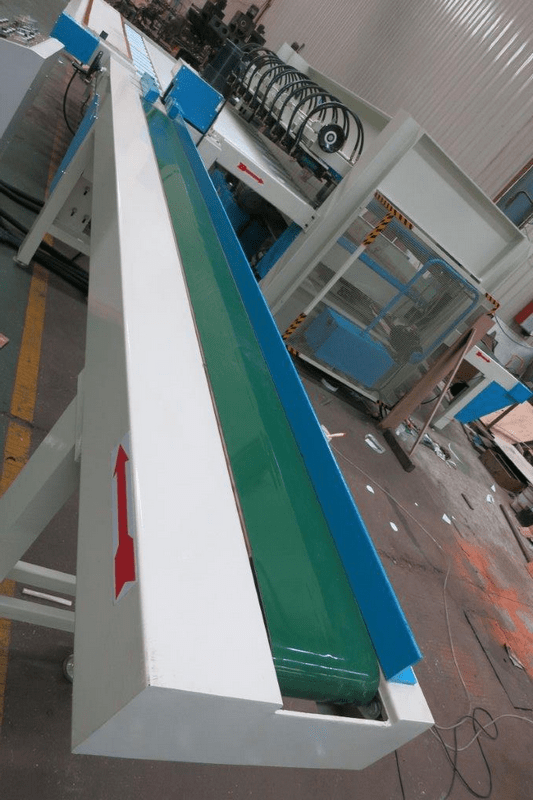

Загрузка заготовок осуществляется при помощи приводного конвейера с изменяемой скоростью подачи.

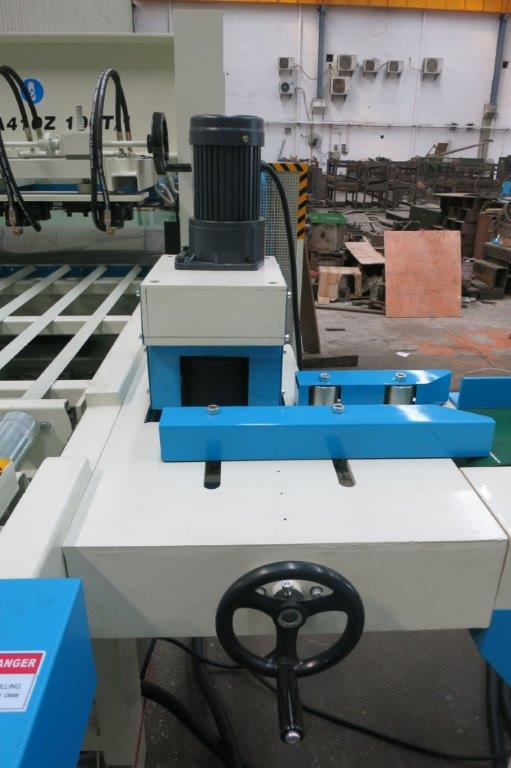

УЗЕЛ НАНЕСЕНИЯ КЛЕЯ

Автоматический клеемаз с устройством для подачи и отключения клея.

ЗАГРУЗОЧНЫЙ СТОЛ

Заготовки с нанесенным клеем автоматически набираются на загрузочном столе и передаются при помощи приводного конвейера в зону прессования.

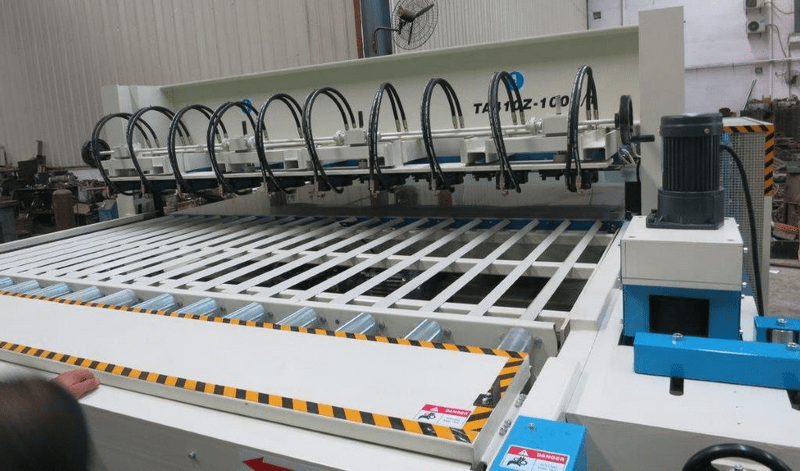

ЗОНА ПРЕССОВАНИЯ

Монолитные рассверленные плиты раскрываются на 80 мм. Автоматическое устройство раскрытия плит с таймером. Обогрев при помощи масляного бойлера.

АВТОМАТИЧЕСКИЙ РАЗГРУЗОЧНЫЙ СТОЛ
Модель

FT2-30/13

Размер плиты (длина х ширина), мм

3000 х 1300

Максимальная толщина заготовки, мм

80

Усилие прессования, вертикальное / горизонтальное, т.

100 / 40

Количество гидроцилиндров вертикальных / горизонтальных, шт.

8 / 8

Диаметр гидроцилиндров вертикальных / горизонтальных, мм

Ø85 / Ø50

Ход горизонтальных гидроцилиндров, мм

250

Диаметр гидроцилиндров прижимной балки для склейки щита нестандартной ширины, мм

85

Установленная мощность, кВт

54

Габаритные размеры:
Длина, мм

5700

Ширина, мм

5600

Высота, мм

1900

Вес, кг

7500

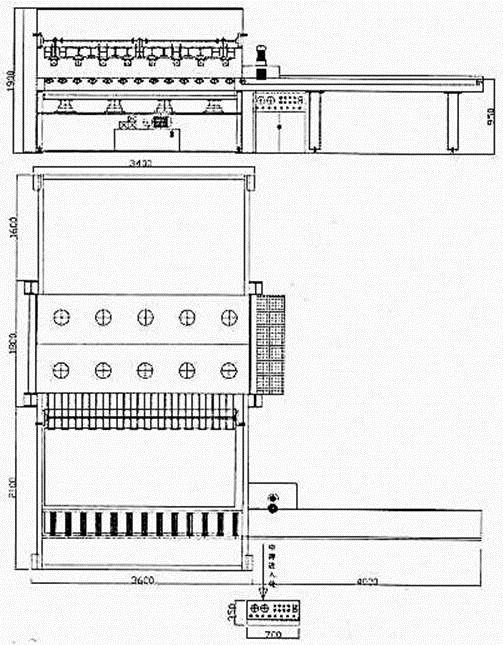

ГАБАРИТНЫЕ РАЗМЕРЫ:
