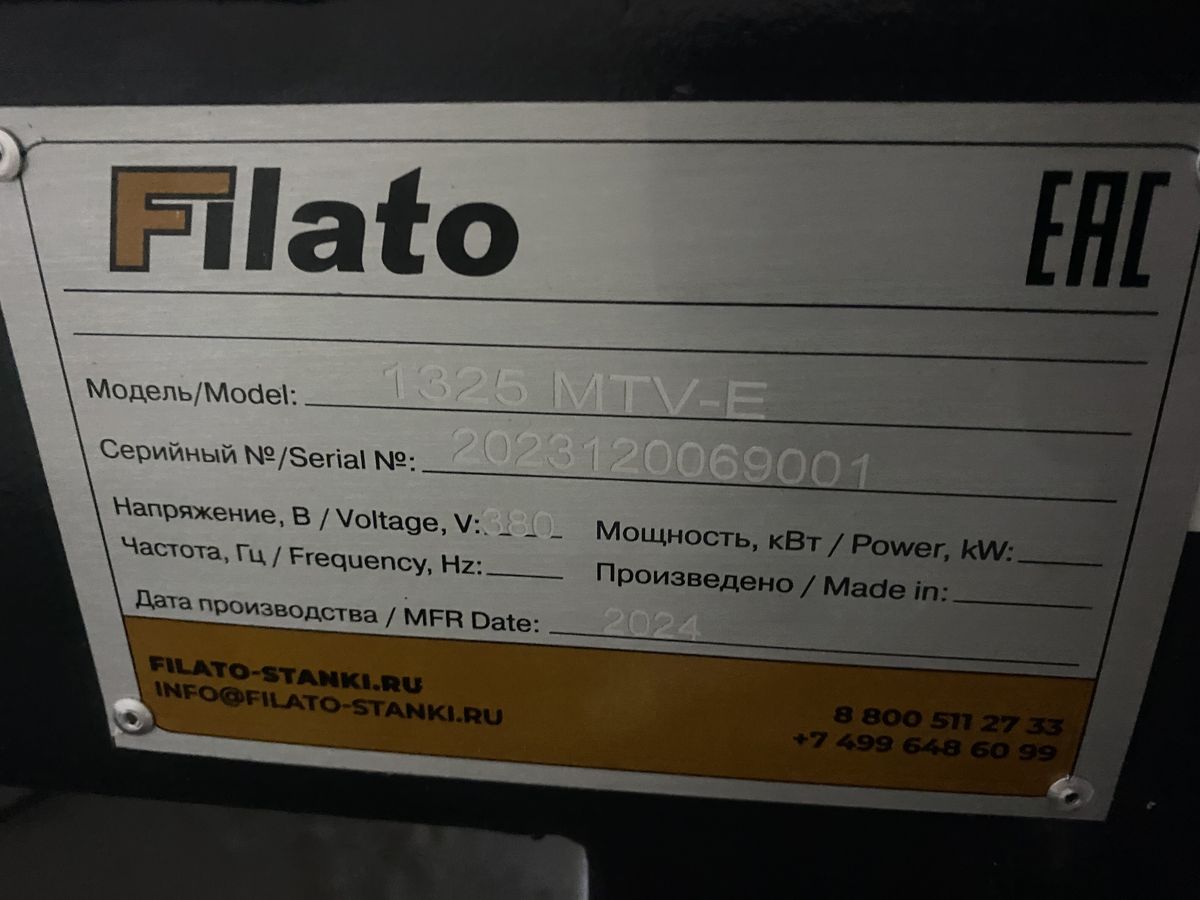

Китай
(поставка от 2,5 месяцев)

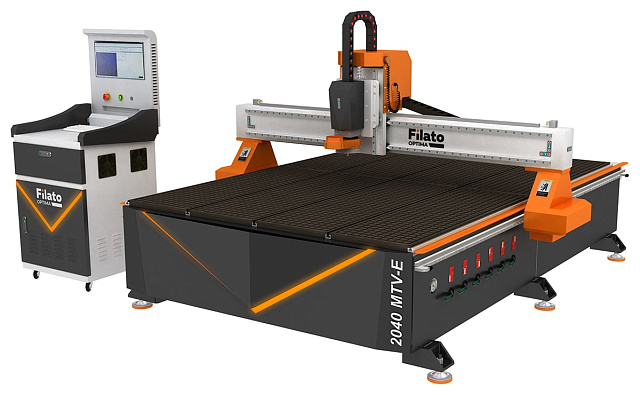

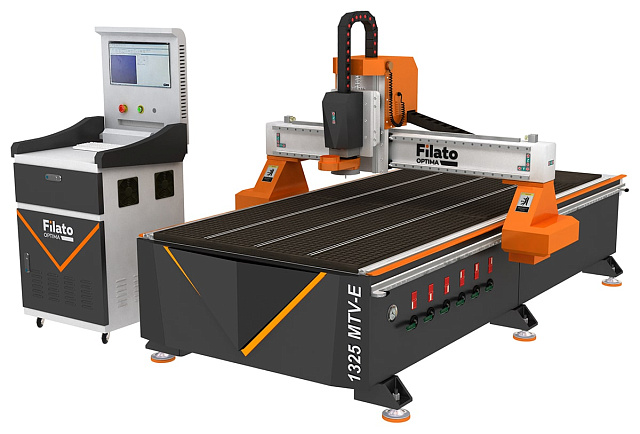

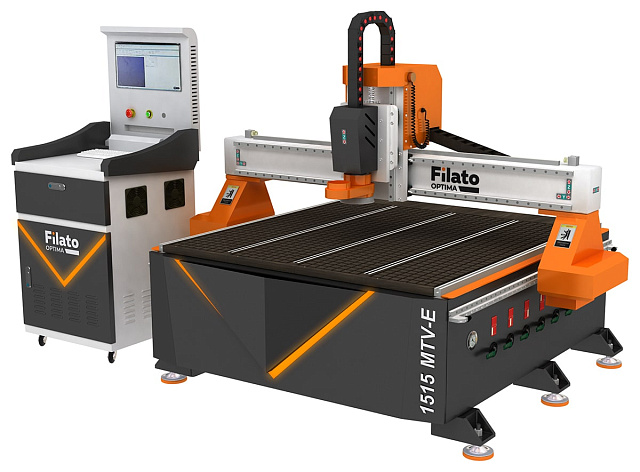

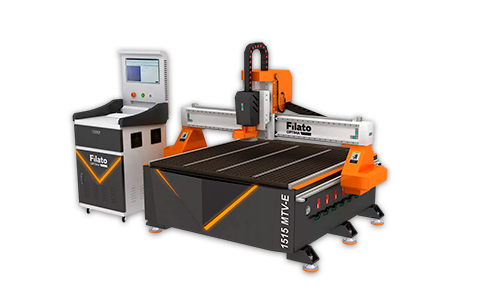

Зона обработки, мм:
X - 1300 - 2080, Y - 1550 - 4030, Z - 300
Шпиндель: 3,2 - 4,5 кВт
Частота вращения: 0 - 24 000 об/мин
Смена инструмента: ручная
Вес: 800 - 1430 кг
• Мощный (4,5 кВт) и высокооборотистый (до 24 000 об/мин) шпиндель для обработки разных материалов
• Шпиндель позволяет использовать инструмент с хвостовиком до 16 мм
• Интуитивно понятный интерфейс управления NC STUDIO

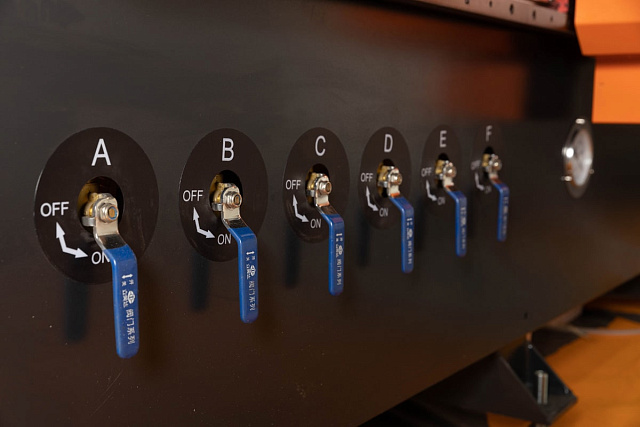

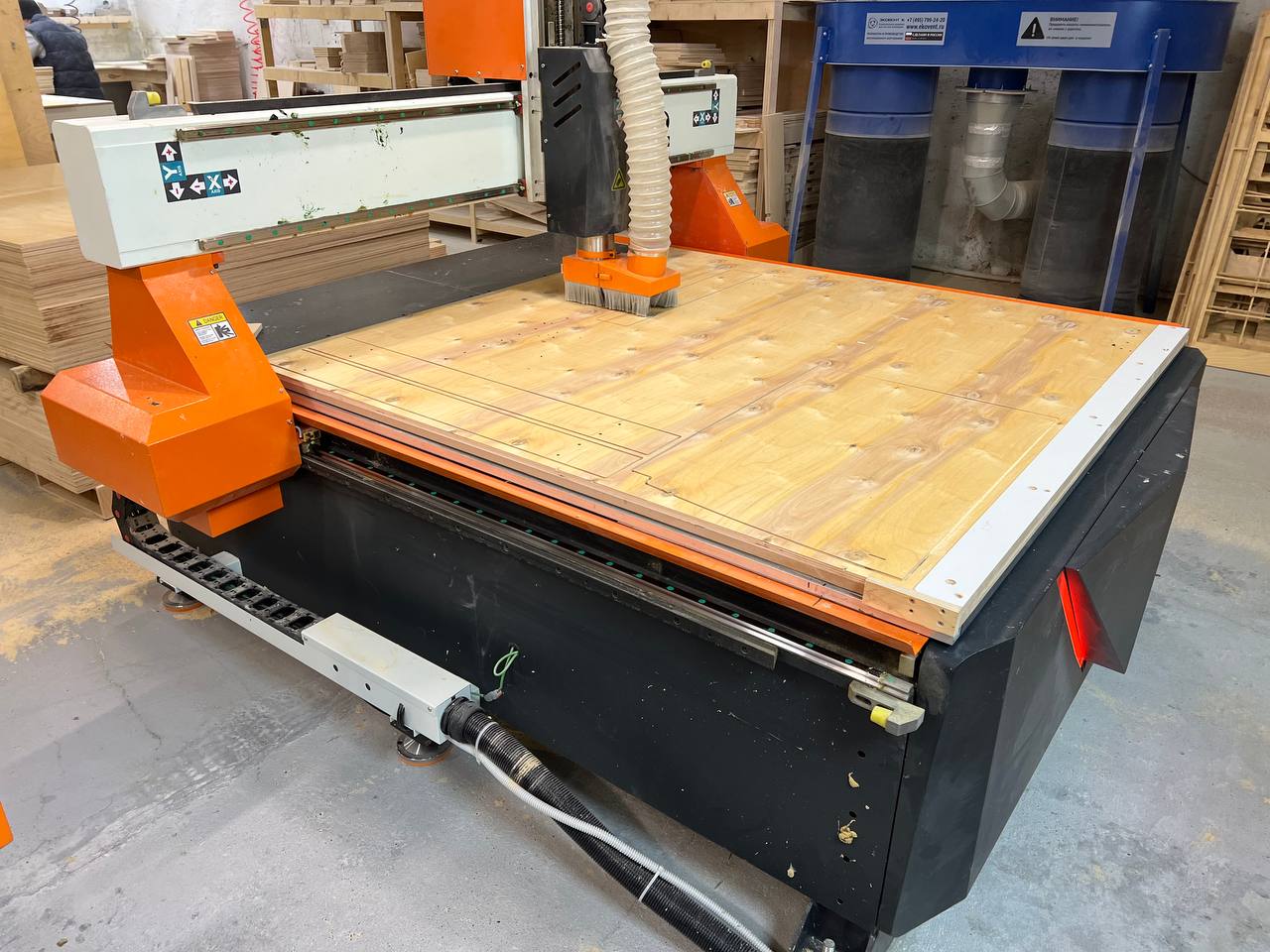

• Комбинированный вакуумный стол на 6 зон с Т-пазами
из наличия
на предзаказ
на предзаказ
из наличия
* - данное значение зависит от множества факторов, таких как обрабатываемый материал, инструмент, глубина фрезерования и т. д.

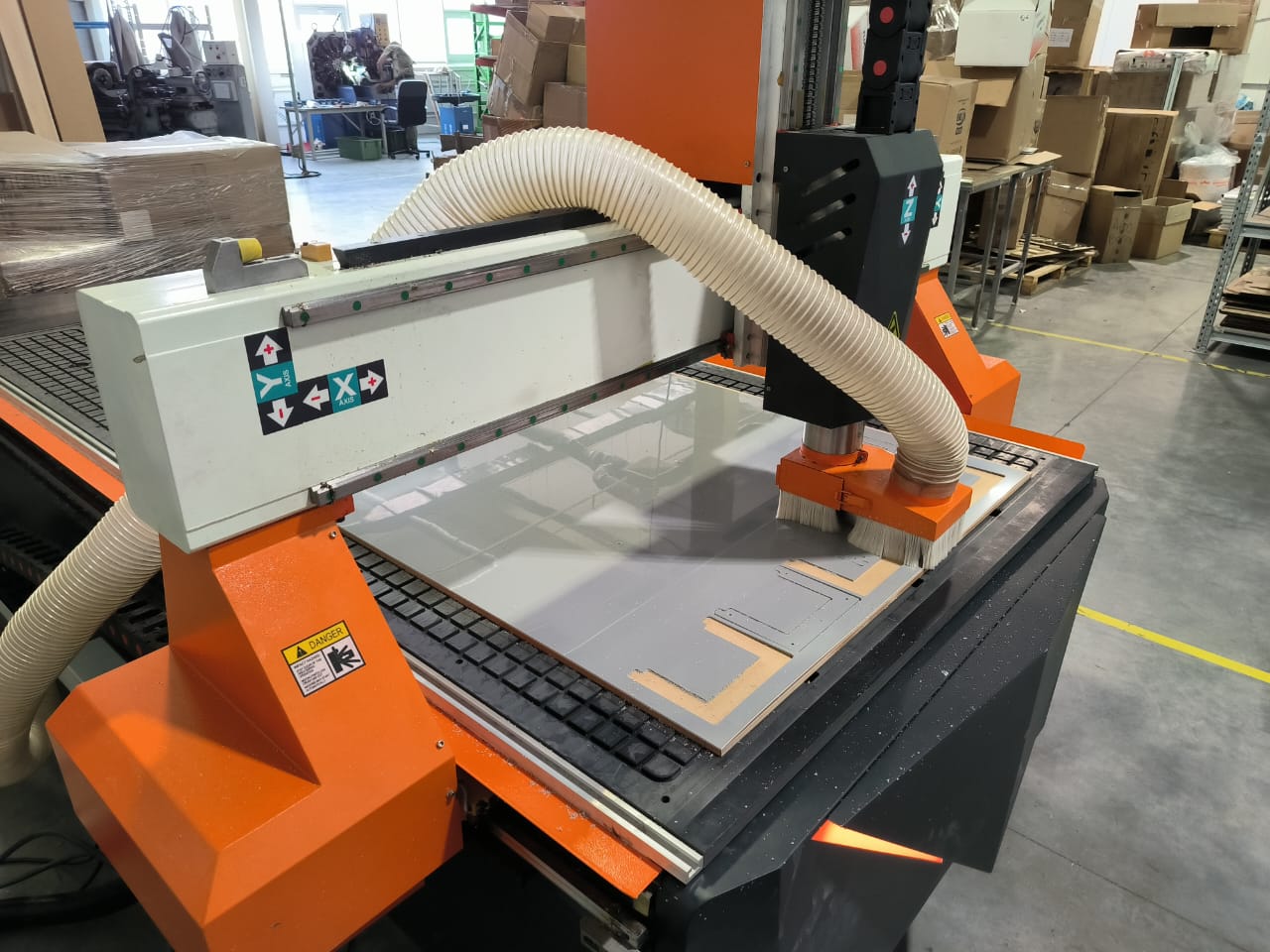

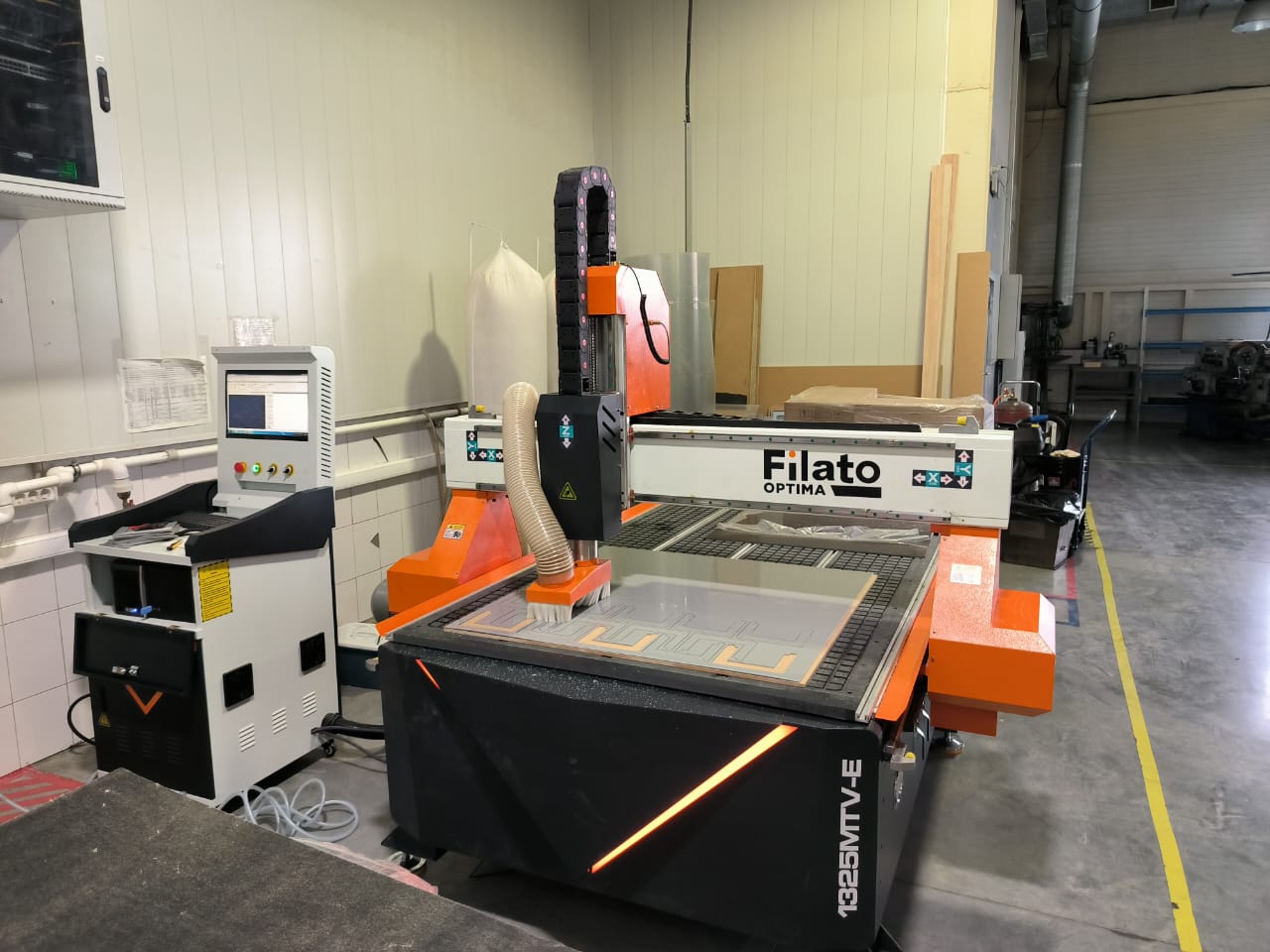

НАЗНАЧЕНИЕ:

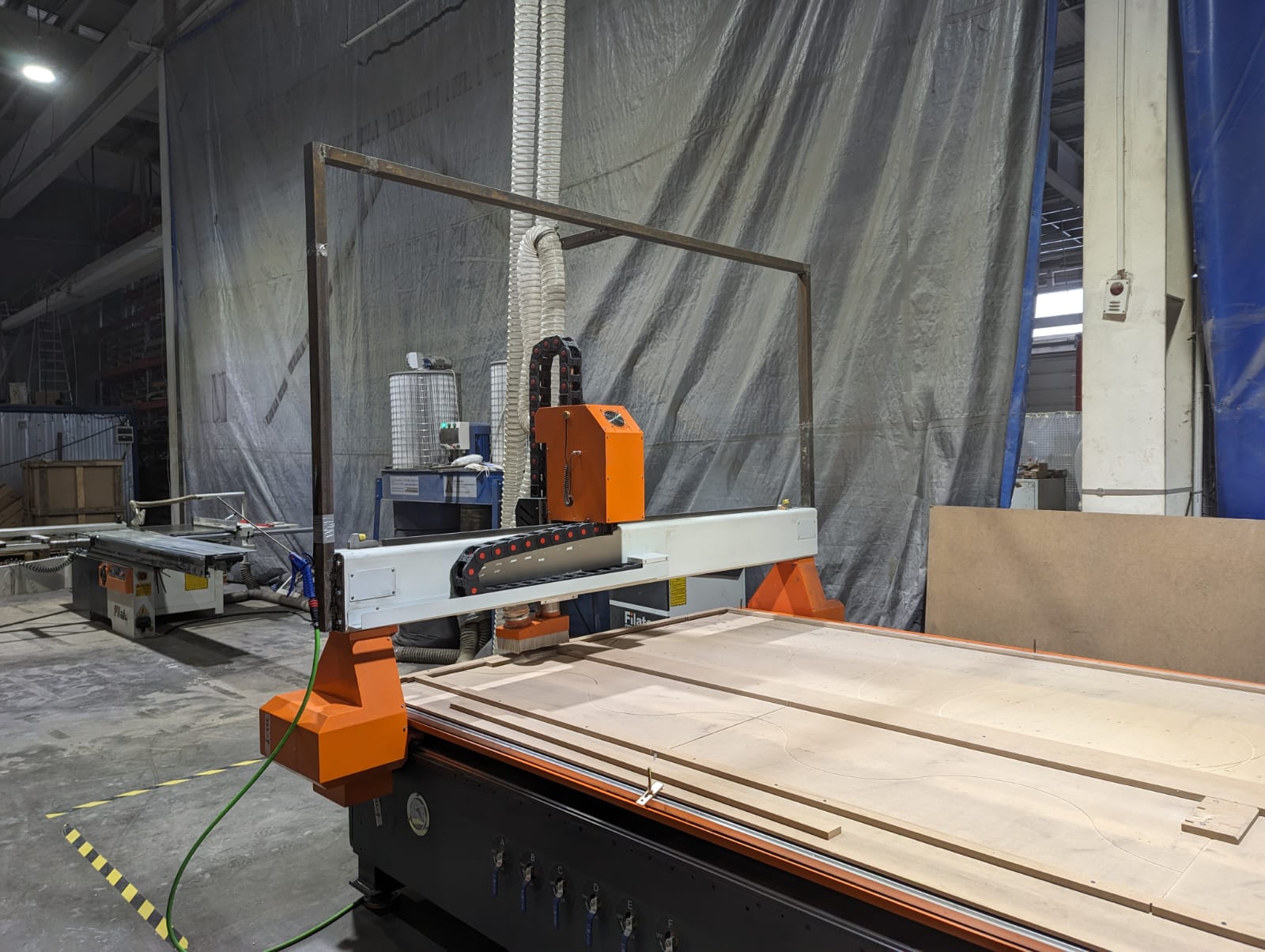

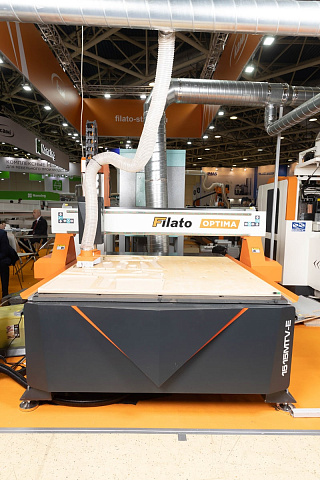

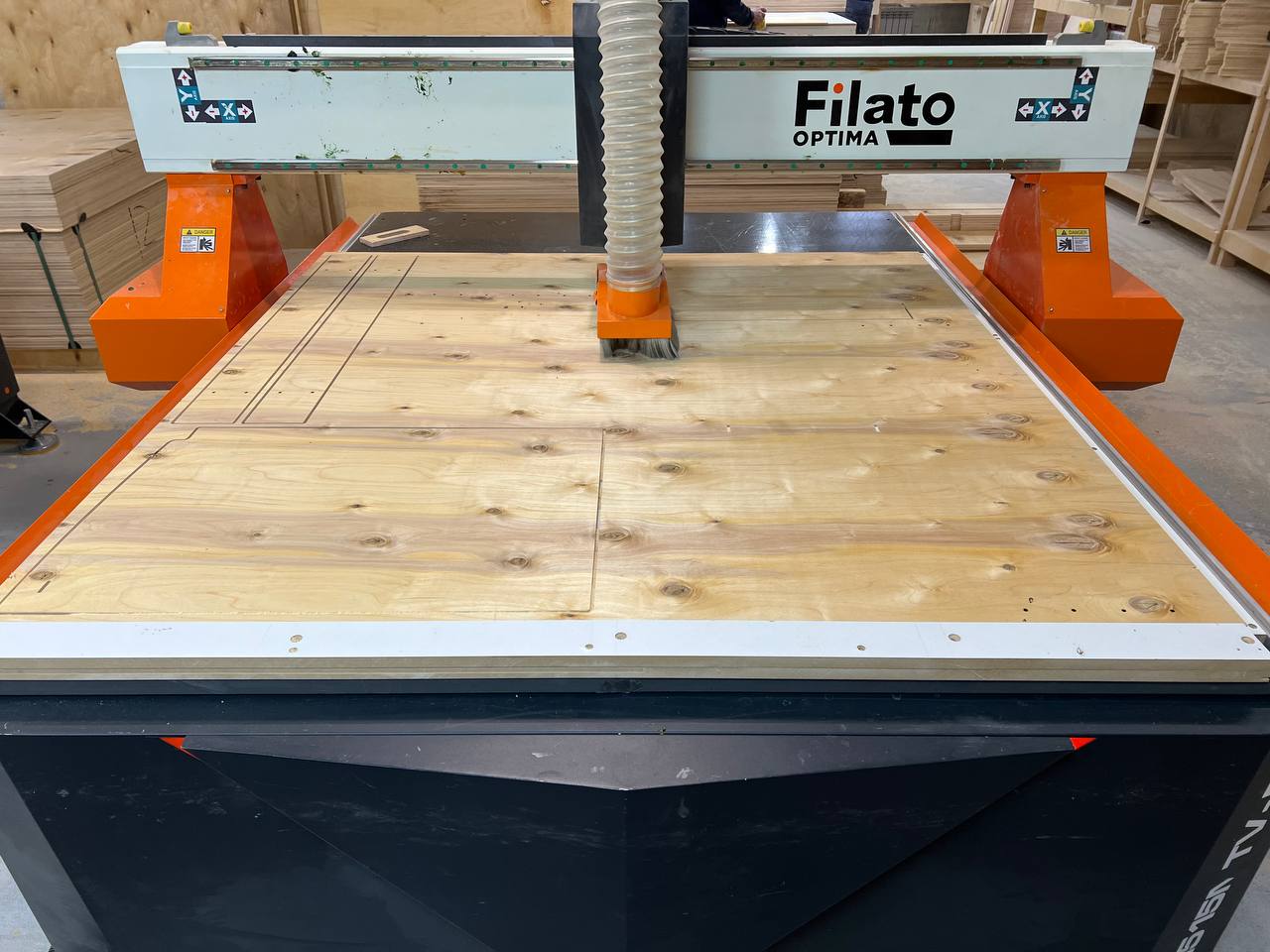

Компактный станок предназначен для высококачественной плоскостной фрезеровки деталей из плитных материалов (2D фрезеровка) и для нанесения различных гравировок на поверхности деталей (2,5 D фрезеровка). Также конструктив станка позволяет использовать его для фрезеровки объемных деталей в 3-х мерном пространстве (3D фрезерование).
Виды обрабатываемых материалов:
Древесина любых пород, плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы («Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.
ОБЛАСТЬ ПРИМЕНЕНИЯ:

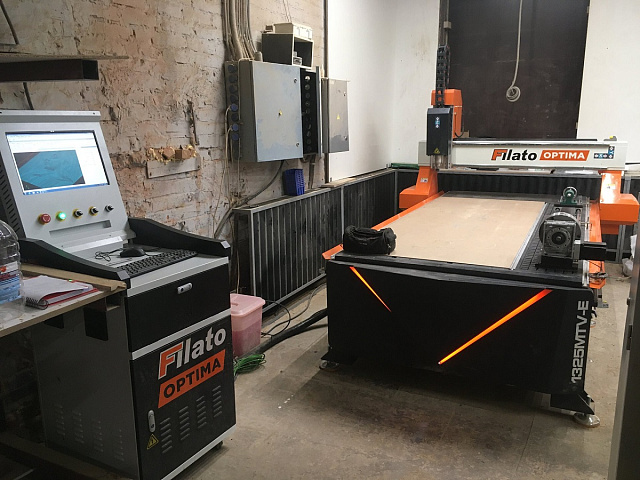

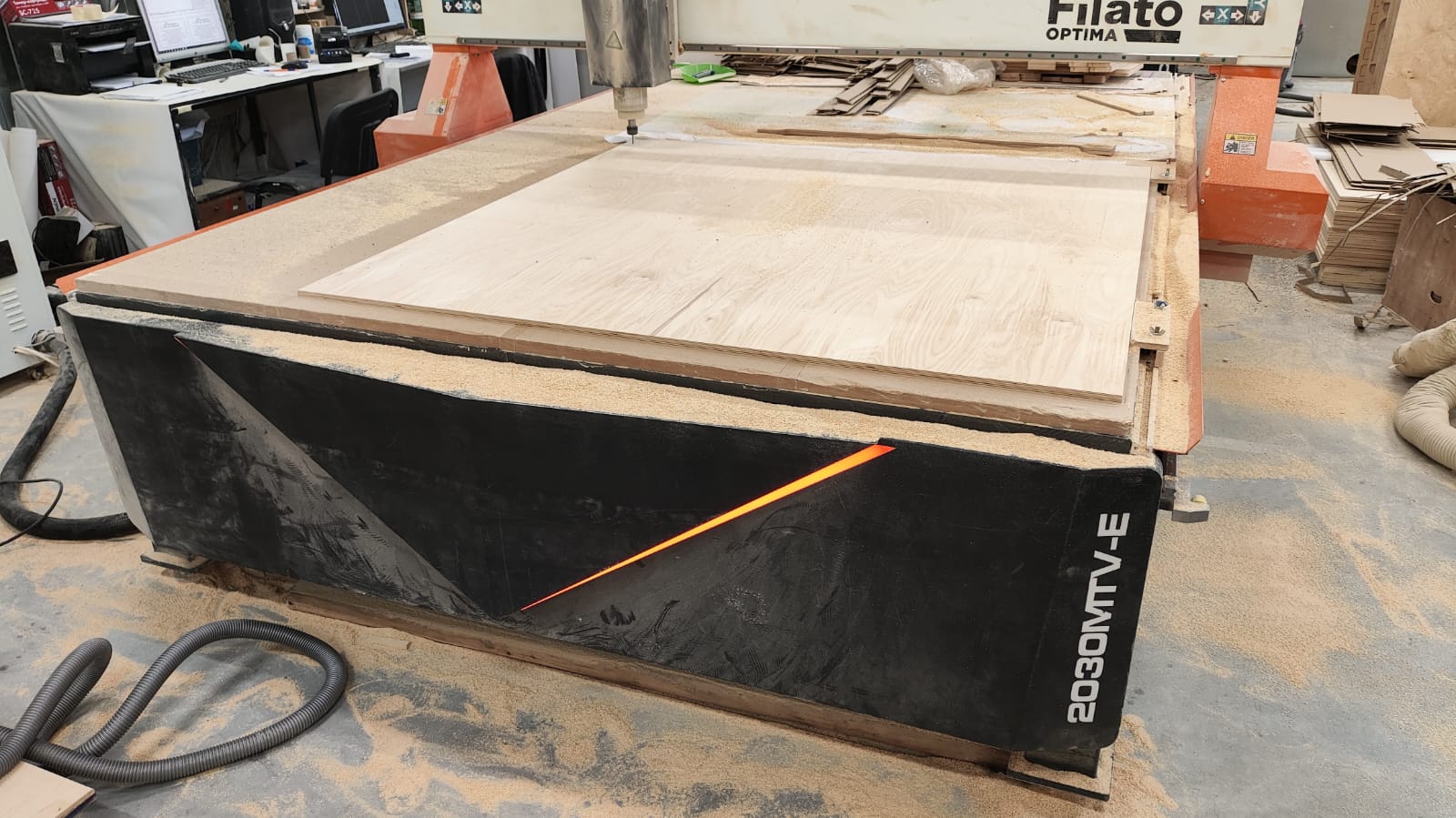

Мебельное производство
Криволинейный и прямолинейный раскрой фанеры, ДСП, МДФ, в том числе панелей облицованных шпоном. Изготовление различных мебельных фасадов с художественной резьбой, накладок на мебель, столешниц для кухонной мебели, элементов мебели из массива (стулья, столы, тумбы, шкафы).
Отделка интерьеров
Элементы каминов, барельефы, канделябры, конструктивные элементы лестниц, плинтусы, накладки, художественный паркет.
Отделка экстерьеров
Фигурные наличники с художественной резьбой и орнаментами для дверей и окон. Декоративные элементы для украшения деревянных домов и бань. Художественный декор для отделки веранд и беседок, ограды и т.д.
Производство дверей
Криволинейное и прямолинейное фрезерование в дверях под стекло и филенку, в том числе изготовление эксклюзивных дверей с глубокой высокохудожественной резьбой. Инкрустация дверей вставками из ценных пород дерева, изготовление накладок на железные двери.
Реклама
Криволинейный раскрой листовых пластиков, ПВХ, акрила и других композитных материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

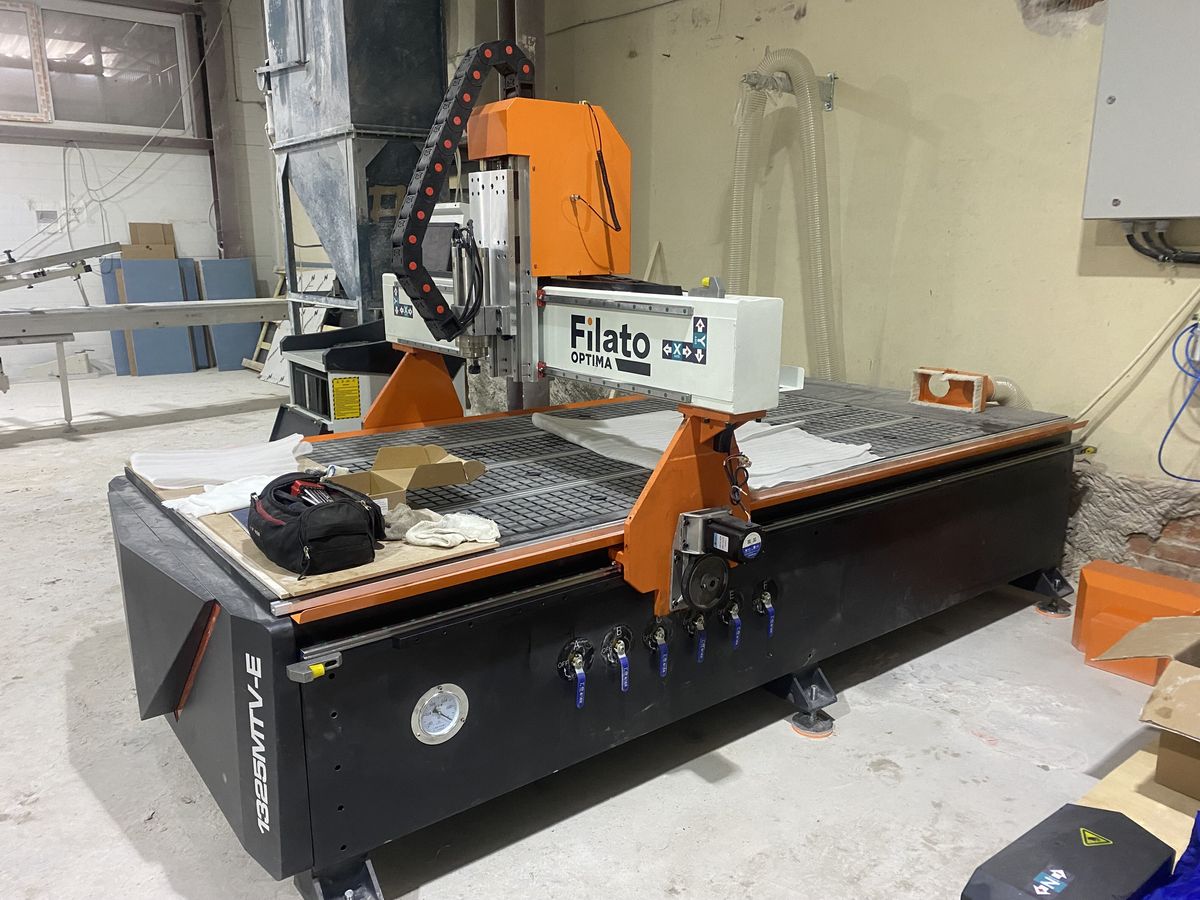

| | ЦЕЛЬНОСВАРНАЯ СТАЛЬНАЯ СТАНИНА Изготовлена из стальных труб прямоугольного сечения, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров. |

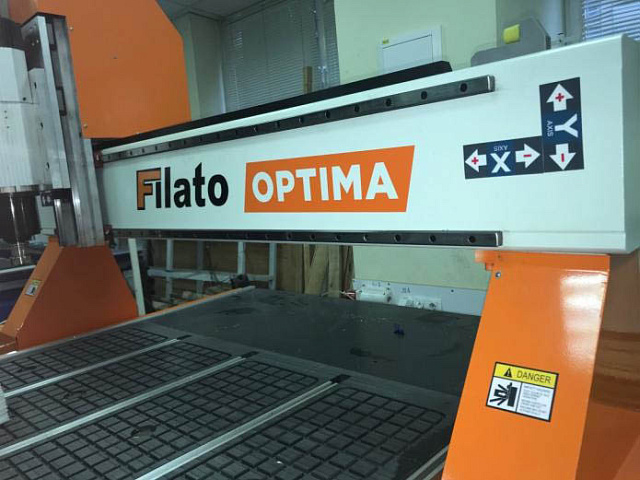

| | СТАЛЬНОЙ ПОРТАЛ Изготовлен из стальных труб прямоугольного сечения и усилен дополнительными ребрами жесткости внутри. Конструкция портала обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузкам. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. В отличии от легких алюминиевых порталов, портал изготовленный из стали обеспечивает получение гарантированно высокой точности и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки. |
| | СТАЛЬНЫЕ ОПОРЫ ПОРТАЛА Портал установлен на мощные стальные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкая опорная площадка имеет большую площадь контакта, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки. |
| | КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ-РЕЙКА ПО ОСЯМ X–Y В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузка на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно, по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. |

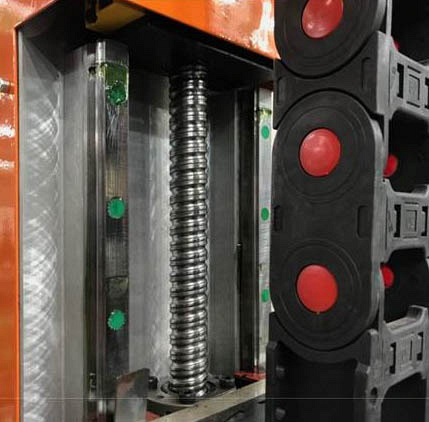

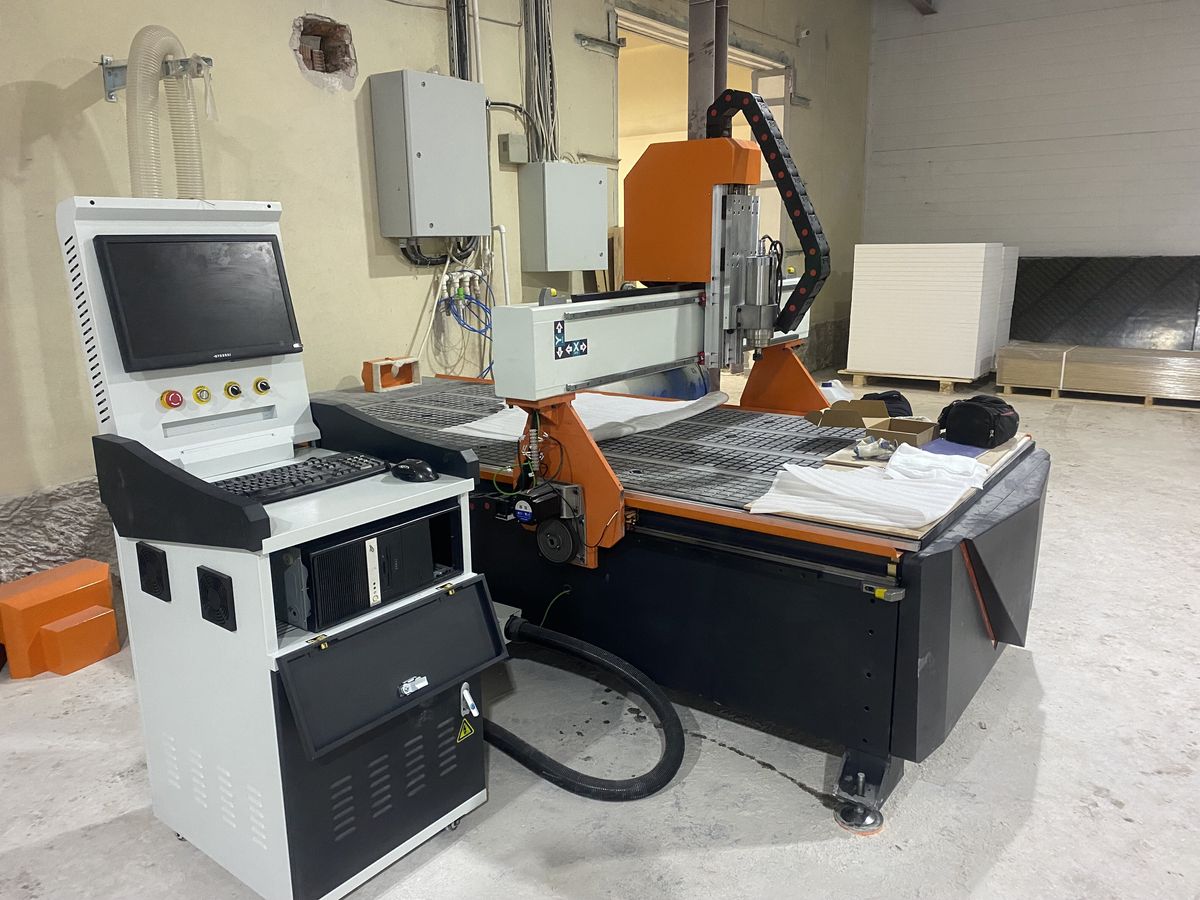

| | СКОРОСТНАЯ ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА ПО ОСИ Z Данная передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение шпиндельной площадки. Так как при обработке наиболее нагруженной осью считается именно ось Z, то применение ШВП обеспечивает крайне малое трение элементов, а это в свою очередь предохраняет узел от быстрого износа и существенного снижения КПД, а также от нагрева трущихся элементов во время работы. |
| | ВЫСОКОТОЧНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ С ПОДПШИПНИКАМИ ПО ОСЯМ Х/Y/Z Перемещения портала (ось Y) и шпиндельной площадки (оси X / Z) осуществляются по высокоточным призматическим направляющим. Тем самым достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Каждый подшипник имеет встроенную тавотницу для регламентного обслуживания. |
| | СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ NC-Studio Для управления работой станка установлена система-симулятор стойки ЧПУ в комплекте с контроллером, кабелем и платой управления. Система широко известна для многих пользователей по всему миру, проста и удобна в эксплуатации и хорошо себя зарекомендовала на станках с ручной и полуавтоматической сменой инструмента. Программное обеспечение NC-Studio, установленное на компьютер при помощи контроллера, визуализирует и обеспечивает автоматический контроль высокосортной обработки. Система использует стандартные G-коды, что позволяет создавать программы обработки используя различные популярные программные продукты: ArtCam, Type3, SolidWorks, PowerMill, BeCad, Базис-Мебельщик, К-3 Мебель. *Для использования системы необходим персональный компьютер с разъемом под плату PCI, а также монитор, клавиатура и мышь. |

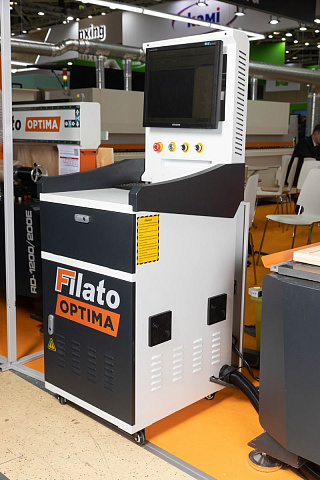

| | ШКАФ УПРАВЛЕНИЯ С ЭЛЕКТРОКОМПОНЕНТАМИ Шкаф управления станком оснащен всеми необходимыми комплектующими скомпонованными отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. |
| | ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают плавное достижение требуемого крутящего момента и оборотов на валу электрошпинделя и возможность прямого управления этим моментом. Максимальная выходная мощность 5,5 кВт. |
| | ЦИРКУЛЯЦИОННЫЙ НАСОС ДЛЯ ОХЛАЖДЕНИЯ ЭЛЕКТРОШПИНДЕЛЯ Для создания принудительной циркуляции жидкости охлаждения используется циркуляционный насос, поставляемый в комплекте со станком. Насос, прокачивая охлаждающую жидкость через герметичный контур охлаждения шпинделя, поддерживает необходимый уровень рабочей температуры, тем самым предотвращая пагубное воздействие тепловых нагрузок и последующий выход из строя самого шпинделя. |

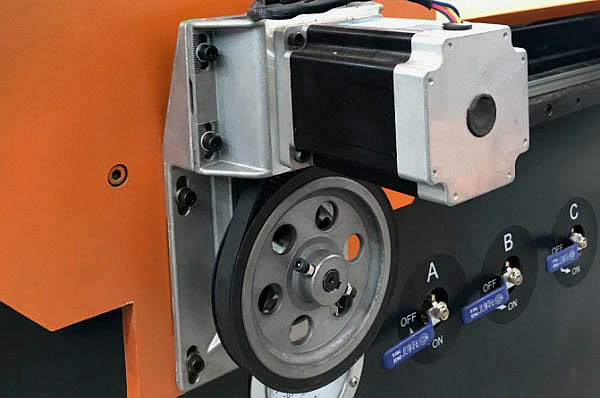

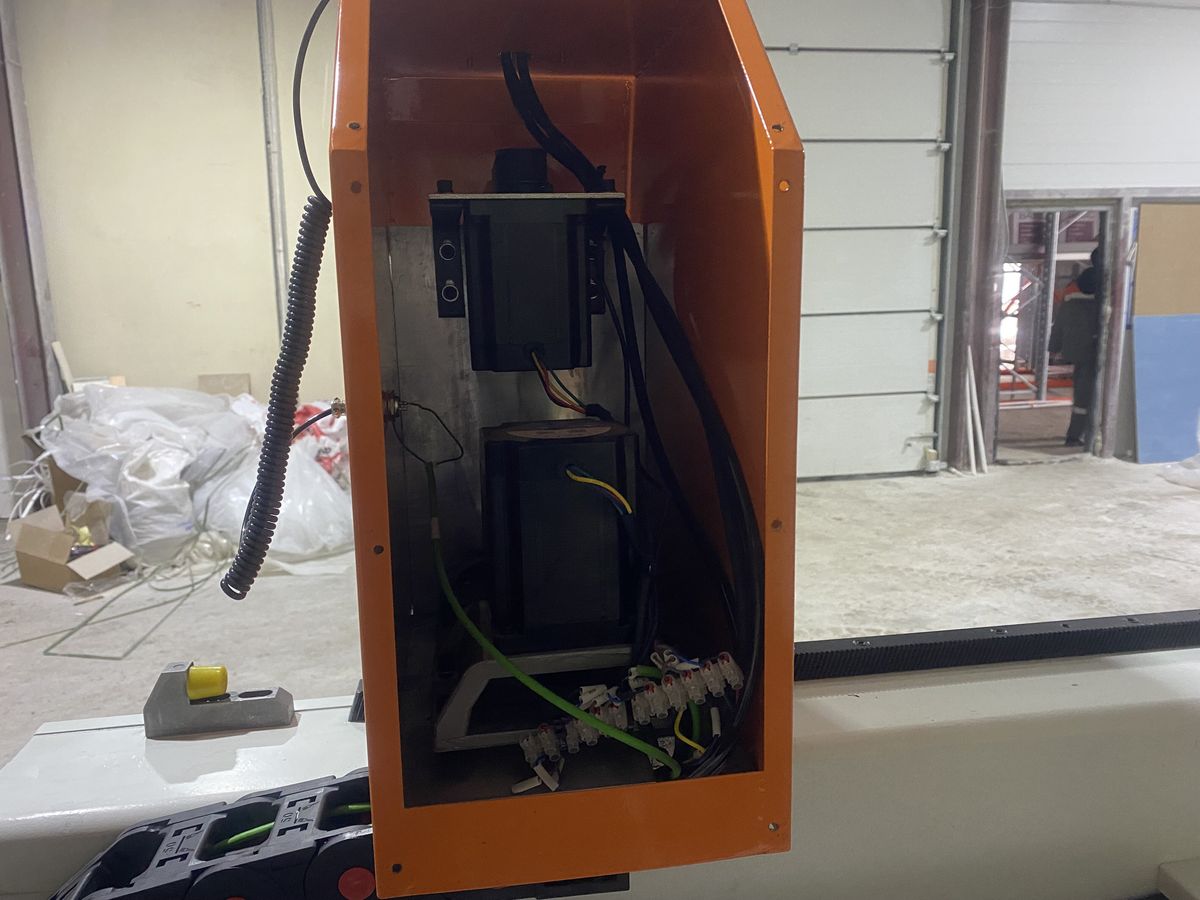

| | ШАГОВЫЕ ЭЛЕКТРОДВИГАТЕЛИ Установленные на каждом узле для перемещения по всем осям, обеспечивают точное позиционирование портала и шпинделя в соответствии с заданной программой. Крутящий момент от электродвигателя на ведущие шестерни, а также на ШВП передаётся посредством ременного редуктора, который в свою очередь обеспечивает необходимый коэффициент редукции и необходимое усилие. |
| | ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы. |

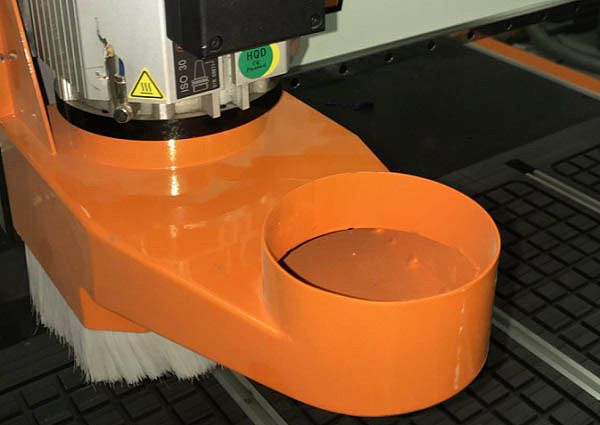

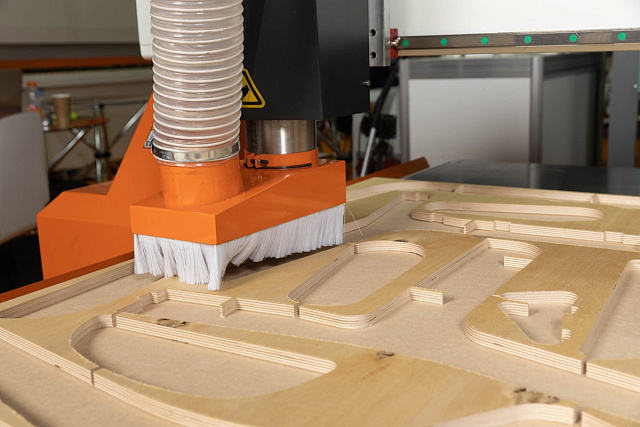

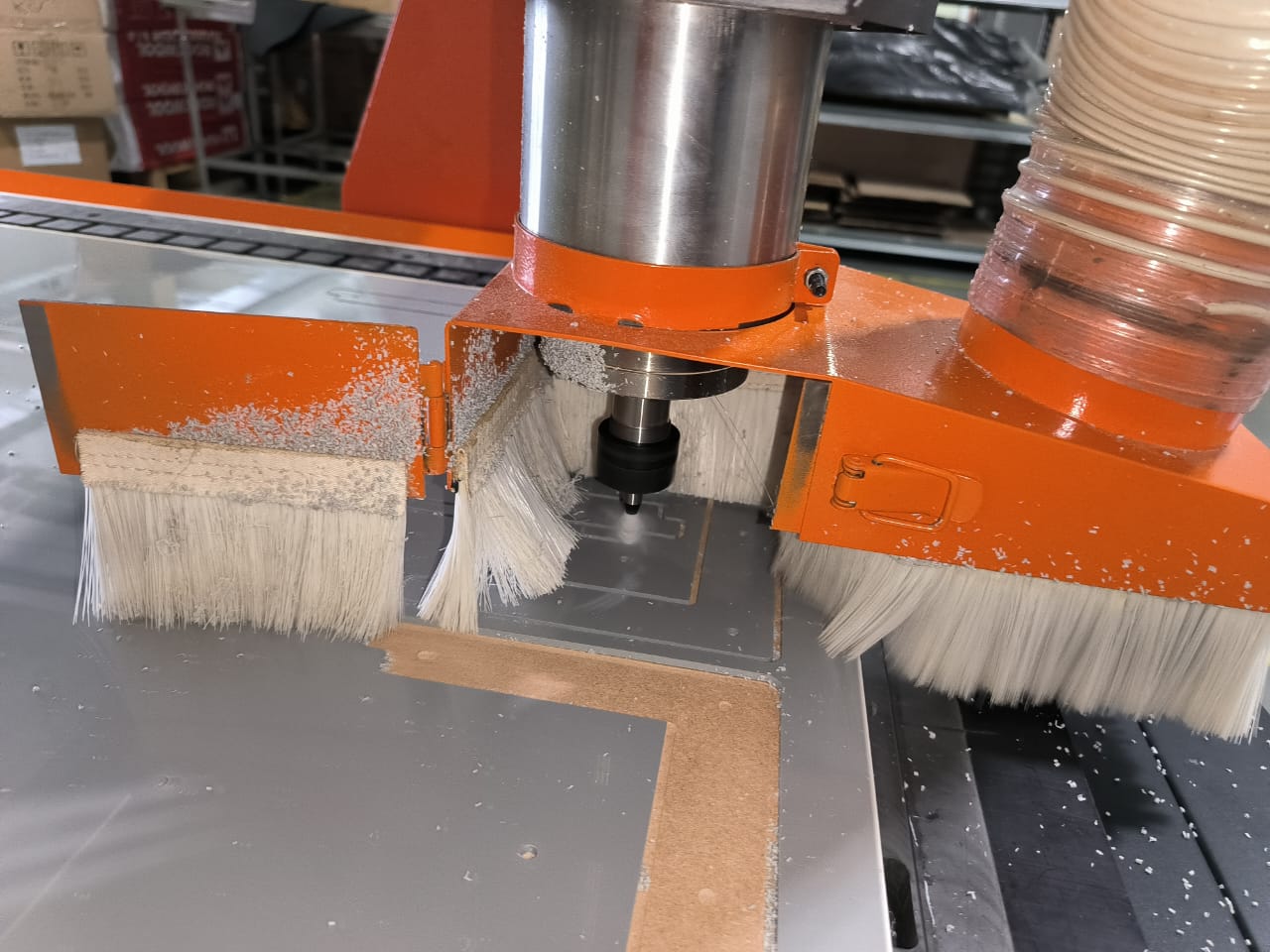

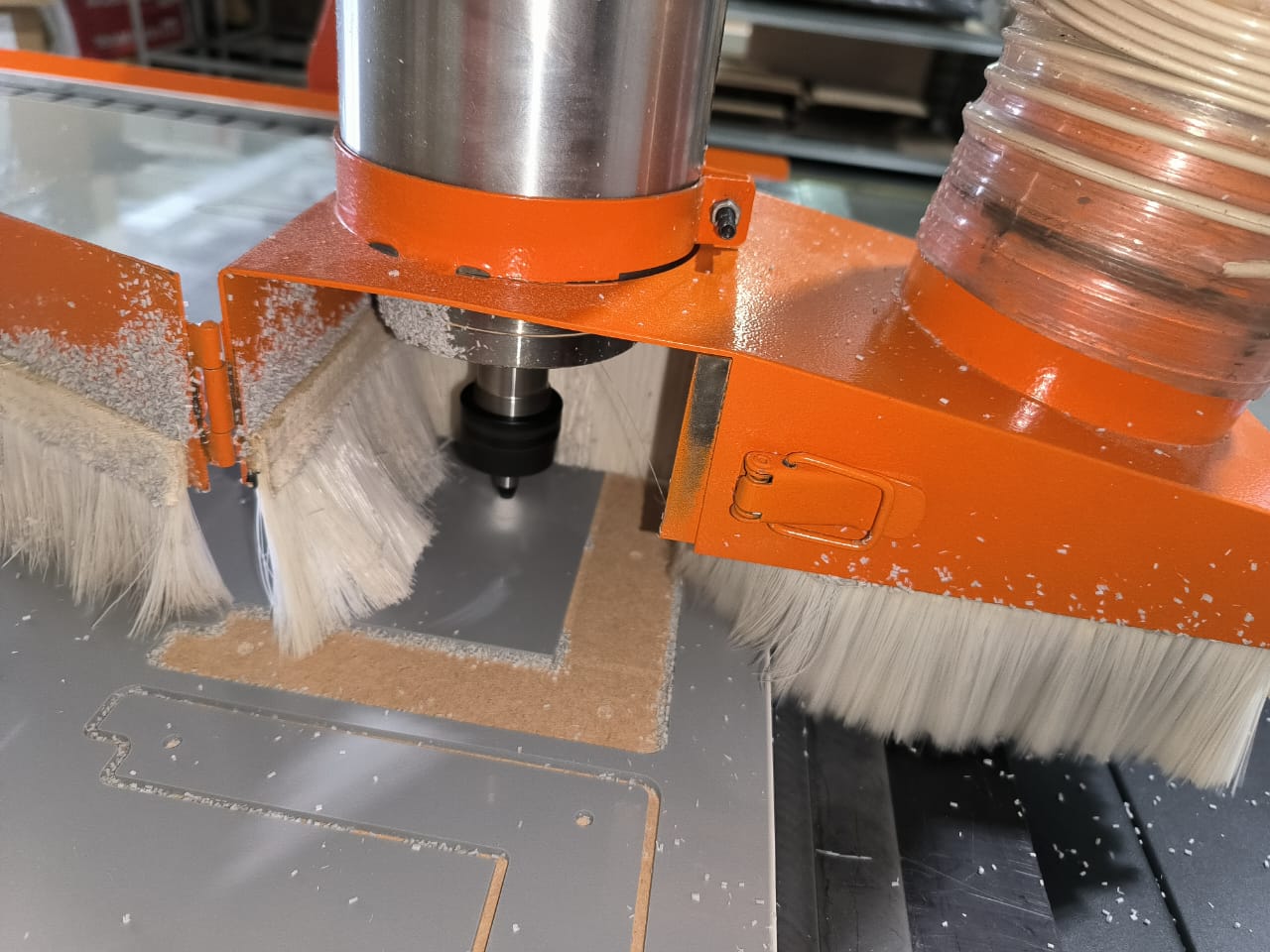

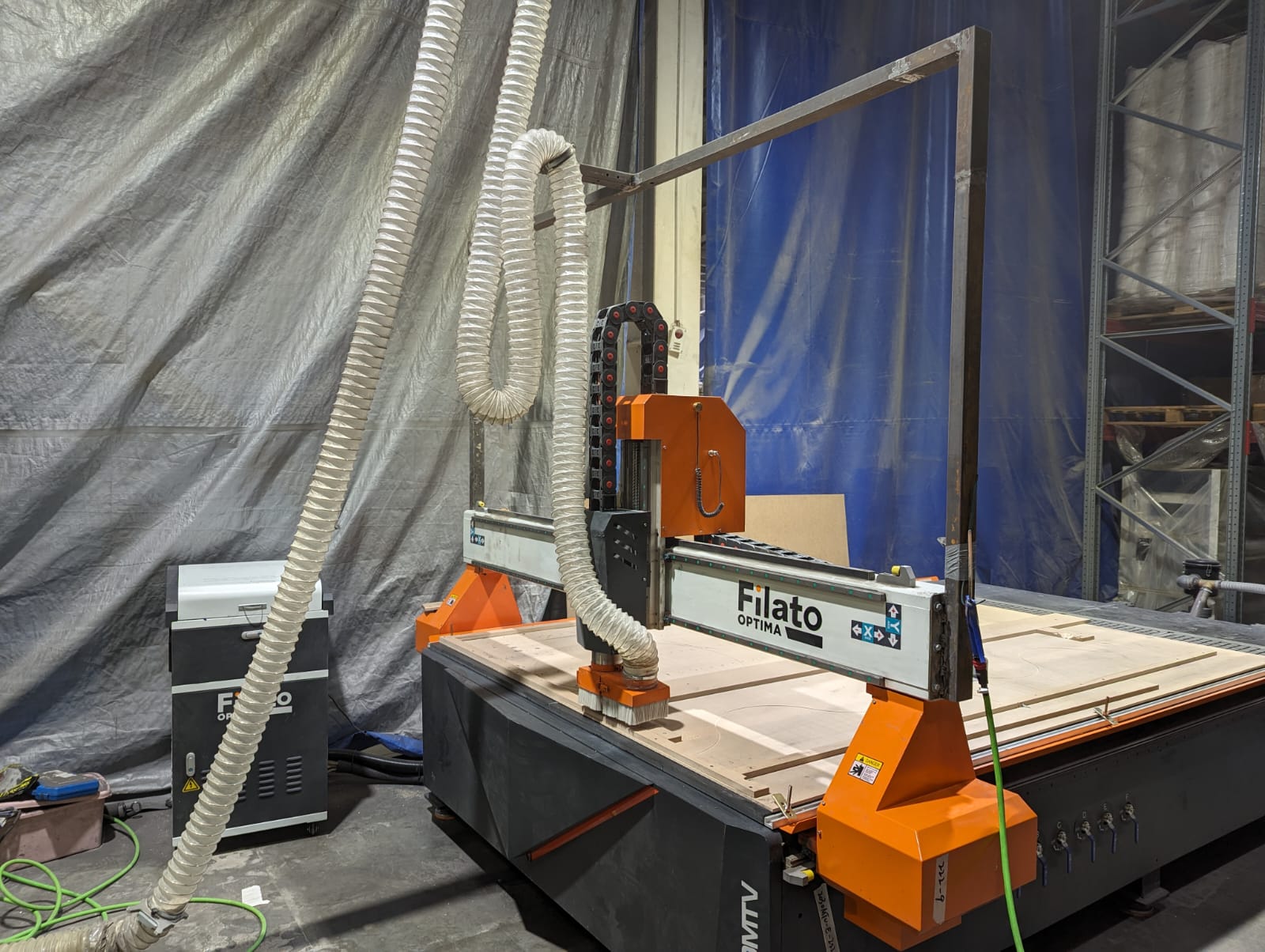

| | АСПИРАЦИОННЫЙ КОЖУХ НА ЭЛЕКТРОШПИНДЕЛЬ В стандартной комплектации станок оснащается аспирационным кожухом с щетками, локализующим зону интенсивного выброса стружки и пыли во время обработки. Подключив к кожуху аспирационную установку через гибкий воздуховод вся пыль и стружка будут удаляться из зоны резания в накопитель аспирационной установки. |

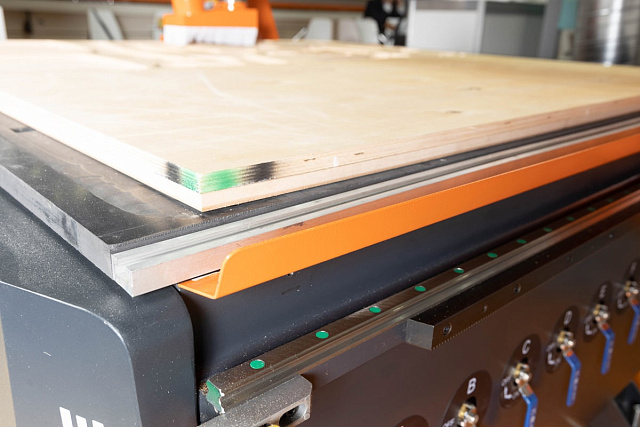

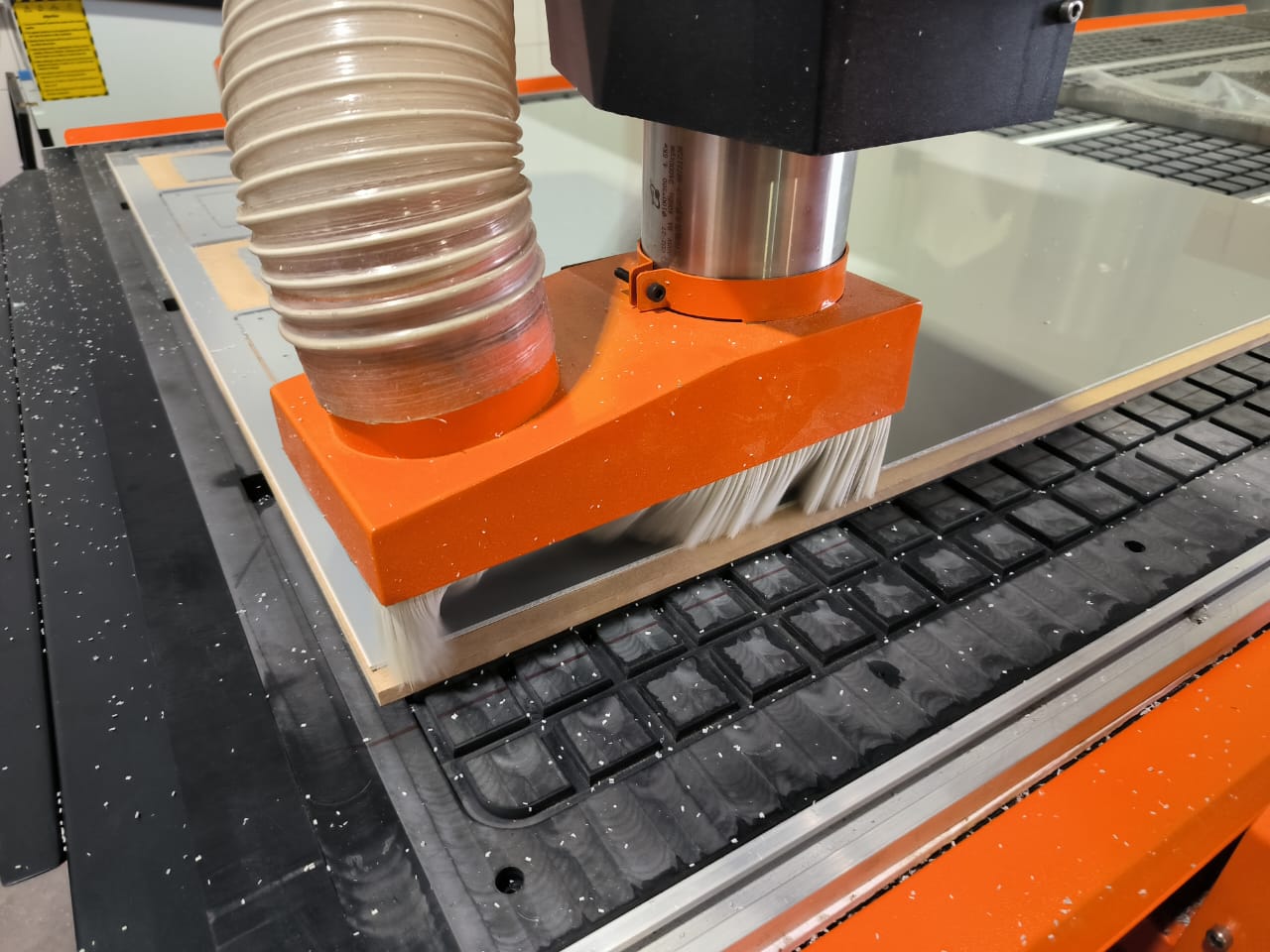

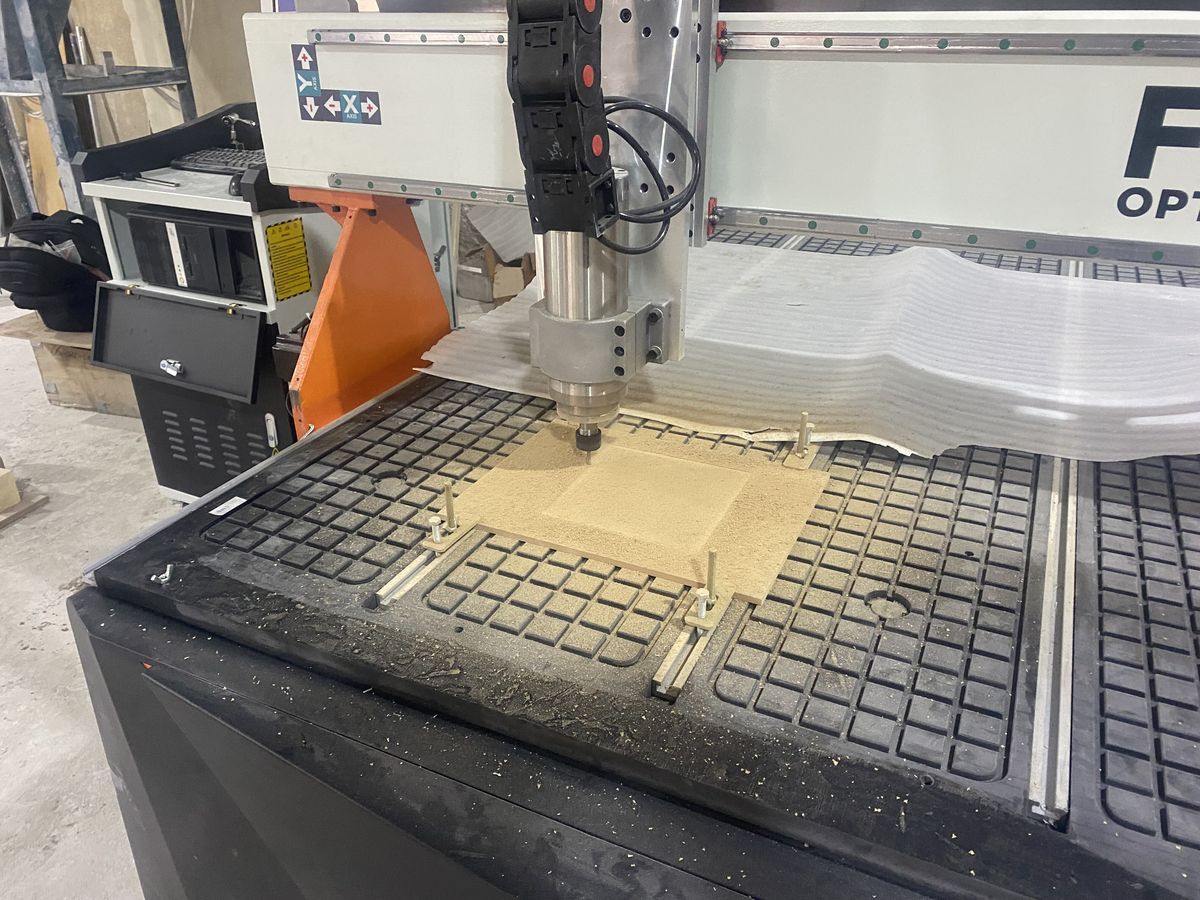

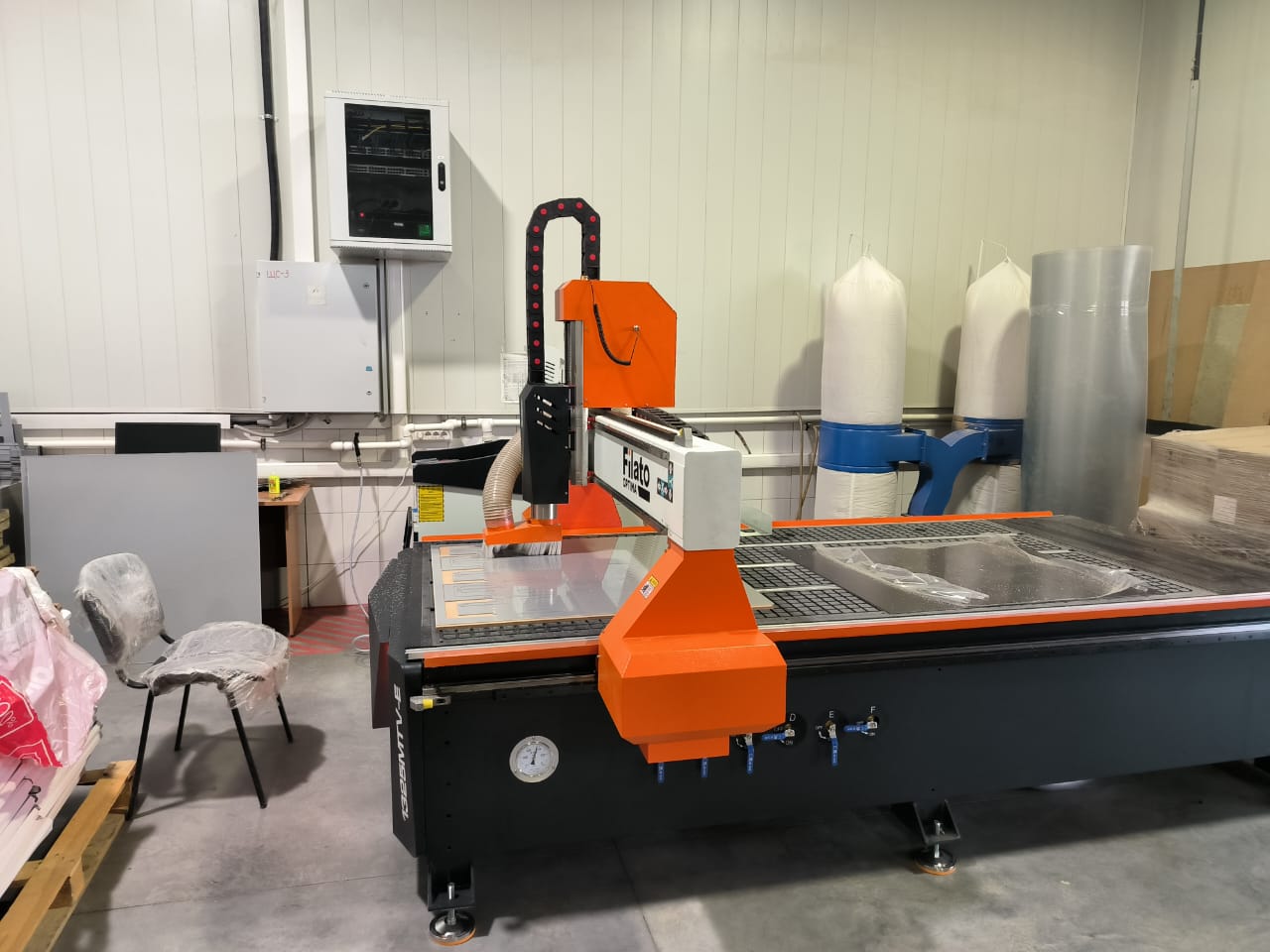

| | ВАКУУМНЫЙ СТОЛ С «Т» - ПАЗАМИ Рабочий стол станка изготовлен из износостойкого полимера с интегрированными алюминиевыми направляющими «Т» образной формы. Данная конструкция дает возможность выбора способа фиксации заготовки, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок. Вакуумный стол разбит на шесть независимых вакуумных зон для удобства фиксации заготовок различных габаритов. |

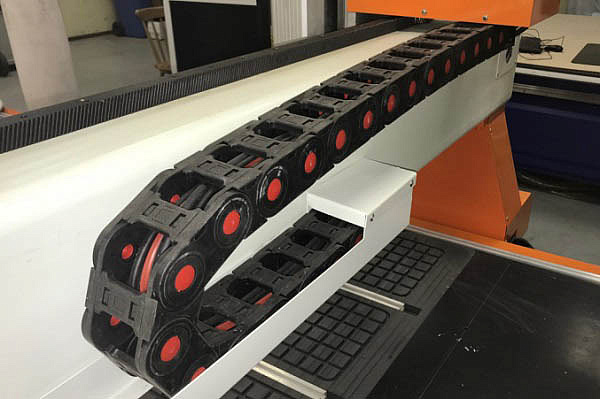

| | ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ ПО ОСЯМ X/Y/Z Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), а также от чрезмерных изгибов силовых кабелей. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве. |
| | ЗИП Каждый станок в обязательном порядке комплектуется пластиковым ящиком с необходимым ключами для замены инструмента в шпинделе, струбцинами для механического крепления заготовок, резиновым шнуром для ограничения вакуумных зон, стартовым комплектом цанг и фрез для первичного запуска станка и обучения, запасными выключателями а также некоторыми расходниками для оперативного ремонта. |
| | ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ С ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ (3,2 КВТ - 24 000 ОБ/МИН) (ДЛЯ МОДЕЛИ OPTIMA 1515 MTV-E) Конструкция данного шпинделя создана таким образом, чтобы тепло, выделяемое при его работе, отводилось посредством жидкостного теплоносителя. В качестве охлаждающей жидкости может быть вода или другие жидкости (антифриз, тосол). Частота вращения (24 000 об/мин) и мощность (3,2 кВт) дает возможность осуществлять обработку деталей из древесины, фанеры, а также ДСП, МДФ, пластика, акрилового стекла и других материалов. Замена инструмента в шпинделе осуществляется вручную, при помощи специального ключа. |
| | ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ С ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ (4,5 КВТ - 24 000 ОБ/МИН) (ДЛЯ МОДЕЛЕЙ OPTIMA 1325 MTV-E, OPTIMA 2030 MTV-E и OPTIMA 2040 MTV-E) Конструкция данного шпинделя создана таким образом, чтобы тепло, выделяемое при его работе, отводилось посредством жидкостного теплоносителя. В качестве охлаждающей жидкости может быть вода или другие жидкости (антифриз, тосол). Частота вращения (24 000 об/мин) и мощность (4,5 кВт) дает возможность осуществлять обработку деталей из древесины, фанеры, а также ДСП, МДФ, пластика, акрилового стекла и других материалов. Замена инструмента в шпинделе осуществляется вручную, при помощи специального ключа. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
Наименование
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| | УСТАНОВКА ДЛЯ ПОДДЕРЖАНИЯ НЕОБХОДИМОЙ РАБОЧЕЙ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ШПИНДЕЛЯ СW-5200 является промышленным охладителем воды, мощность охлаждения 1400W. Главным образом чиллер CW-5200 применяется для отвода тепла от шпинделя или лазерной трубки в процессе лазерного излучения, и поддержания заданной температуры у охлаждающей жидкости. Температура охлаждающей жидкости может быть отрегулирована в необходимом диапазоне. Существует 2 режима автоконтроля температуры охлаждающей жидкости. Первый – это контроль температуры в заданном диапазоне и второй регулирует температуру в зависимости от окружающей среды. При втором режиме работы не нужно беспокоиться о сезонных изменениях температур. |
| | ВАКУУМНЫЙ НАСОС ПОВЫШЕННОЙ ПРОИЗВОДИТЕЛЬНОСТИ |
| | ТОКАРНАЯ ПРИСТАВКА Данная опция позволяет использовать станок в качестве токарно-фрезерного центра с ЧПУ для высококачественной фрезеровки фигурных балясин и других разнообразных тел вращения с возможностью нанесения различных объемных гравировок, а также элементов художественной резьбы.Комплект поставки включает в себя все необходимое для установки и подключения на 3-х осевой* фрезерный станок с ЧПУ. Длина заготовки - до 2000 мм, диаметр заготовки - до 200 мм. * для работы в 4-х осях требуется замены системы управления станком. |
| | БАЛКА С 2-МЯ ПРИЖИМНЫМИ РОЛИКАМИ Задача данных роликов обеспечить дополнительный прижим деталей при обработке чтобы избежать их смещения. Ролики прижимают детали к рабочему столу за счет пневмоцилиндров и имеют обрезиненное покрытие для сохранения покрытия деликатных поверхностей во время их перекатывания. Особенно актуальна данная опция при обработке заготовок малого размера: элементы каркасов ящиков, фасады ящиков, а также позволяют осуществлять раскрой одновременно нескольких листов фанеры, дсп, мдф и других плитных материалов значительно повышая производительность станка. Данная опция требует подключения к сжатому воздуху. |
| | АСПИРАЦИОННАЯ УСТАНОВКА Пылеулавливающий агрегат с рекомендуемой производительностью от 3000 м3/час вместе с воздуховодом. Позволяет эффективно удалять стружку и пыль из зоны обработки. |
