Новая линейка поворотных столов премиум класса от компании DETRON (Тайвань)

14 февраля 2020

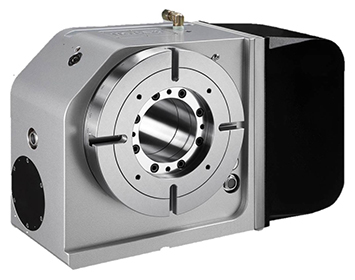

В наличии на складе поворотный стол DETRON модель GXA-255H (Тайвань) (4-я ось для фрезерного центра с ЧПУ)

СТОИМОСТЬ ОТ 19 000 $

GXA-255H:

  • G - Червячная передача;
  • X - Вертикальное и горизонтальное применение;
  • A – Новая модификация;
  • 255 - Размер стола (мм);
  • Н - Гидравлический тормоз.

НАЗНАЧЕНИЕ: Поворотный стол предназначен для установки на 3-х осевых фрезерных обрабатывающих центрах с целью дополнительной оси вращения заготовки. Используются для решения простых и сложных задач связанных с необходимостью обработки детали с разных сторон без переустановки в условиях непрерывной работы. Значительно расширяет функционал фрезерного центра и позволяет вести обработку в 4-х осях непрерывно по заданным программам ЧПУ.

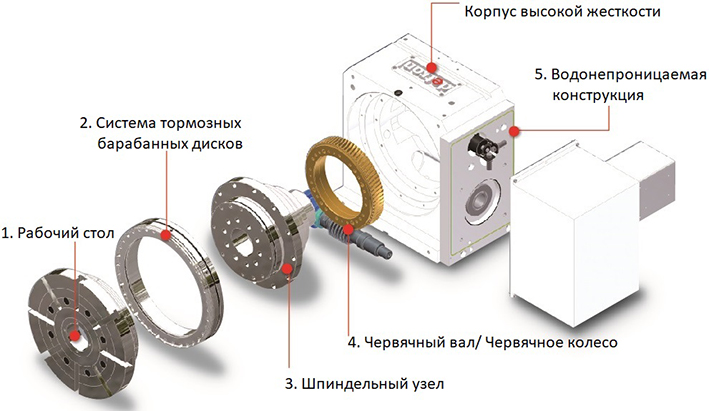

СОСТАВ ПОВОРОТНОГО СТОЛА:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

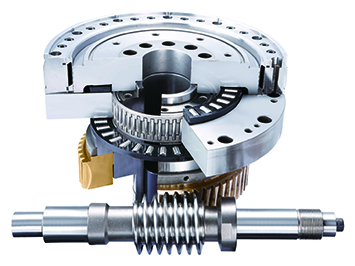

ЧЕРВЯЧНЫЙ ВАЛ За счёт двухнаправляющего червячного винта и увеличенной глубины зубьев оптимально походит для работы в тяжелых режимах. Червячный вал установлен в нижнюю часть корпуса и полностью погружен в масло, что обеспечивает полную смазку механизма и увеличенный срок службы. Применяется запатентованный высокопрочный сплав, который повышает износостойкость червячного колеса на 260% по сравнению со стандартным материалом других производителей.

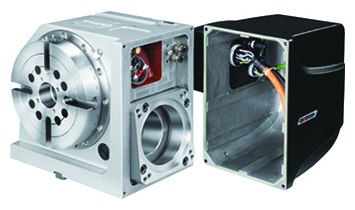

ГЕРМЕТИЧНЫЙ КОРПУС Основные электронные компоненты и основные узлы поворотного стола защищены герметичным кожухом, О- образное кольцо предотвращает попадания жидкости СОЖ в двигатель. Класс водонепроницаемости - Iр65.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

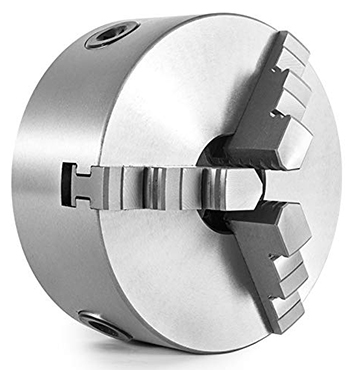

3-Х КУЛАЧКОВЫЙ ПАТРОН В комплект поставки входит токарный механический 3-х кулачковый самоцентрирующийся патрон размер 9” (дюймов). Предназначен для крепления и базирования цилиндрической заготовки в рабочей зоне.

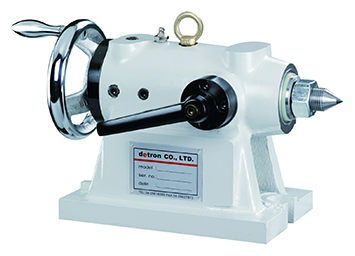

ЗАДНЯЯ БАБКА В базовой комплектации поставляется ручная задняя бабка ST-255T. Служит для фиксации и поддержки длинных заготовок в том числе сложной конфигурации.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель GXA-255H
Диаметр рабочего стола, мм 255
Диаметр центрального отверстия, мм 140H7
Сквозное отверстие, мм 100
Высота центра, мм 190
Ширина Т-образного паза, мм 12H7
Ширина ползуна, мм 18 *
Тип тормоза и усилие, Тип / МПа Гидравл. / 5,0
Передаточное число 1 : 120
Сила зажима, Н*м 900
Макс. скорость рабочего стола, мин-1 22,2
Разрешение град, ° 0,001
Точность индексации, сек 15
Повторяемость, сек 6
Допустимая нагрузка на стол:
В вертикальном положении, кг 150
В горизонтальном положении, кг 300
С задней бабкой, кг 300
Допустимая нагрузка (при зажиме рабочего стола):
F, Н 20 000
F x L, Н*м 1700
F x L, Н*м 900
Допустимый крутящий момент, Н*м 550
Вес нетто (без серво двигателя) / с серводвигателем, кг 114 / 251
