Макс. Ø обработки: 320 - 500 мм
РМЦ: 500 - 2000 мм
Мощность: 3,3 - 7,5 кВт
Вес: 1080 - 2150 кг
• 16К20 производства DMTG (№1 в Китае, №3 - в мире)
• Увеличенный диаметр внутреннего отверстия шпинделя до 105 мм (опционально)
• Усиленный шпиндель с повышенными оборотами вращения, 2000 об/мин
• Простота в обслуживании
НАЗНАЧЕНИЕ:

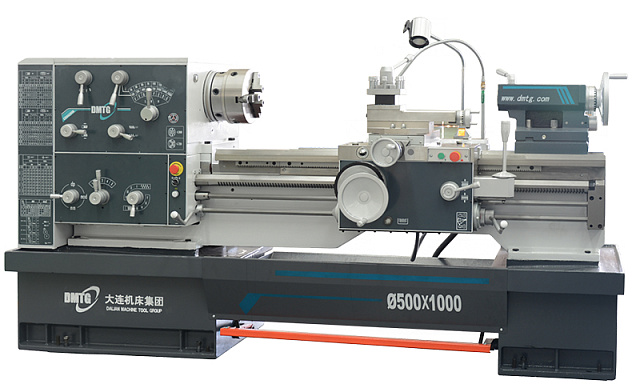

Токарно-винторезные станки серии CDS полностью идентичны советским универсальным токарным станкам завода «Красный пролетарий», г. Москва.
Токарно-винторезные станки серии CDS предназначены для выполнения самых разнообразных операций: обработки наружных и внутренних цилиндрических, конических, фасонных и торцовых поверхностей; нарезания наружных и внутренних резьб; отрезки, сверления, зенкерования и развертывания отверстий. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.
Класс точности Н.
Самым востребованным в России является универсальный токарный станок мод. «CDS6250B», аналог станков 16К25, 1В625М, 16Р25Н. В данном станке увеличен диаметр отверстия в шпинделе до 82 мм, стоят более жесткие подшипники, выше частота вращения шпинделя. Для удобства работы и повышения точности применяется Устройство цифровой индикации – УЦИ.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Токарно-винторезные станки серии CDS могут найти применение на любом металлообрабатывающем предприятии. Токарные станки используются в ремонтных и столярных мастерских, механических цехах, в автомобильном производстве, машиностроении и в учебных заведениях. Главным образом применяются в условиях единичного и мелкосерийного изготовления различных деталей при чистовой обработке.
Автомобильная промышленность
Машиностроение
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
| | | |
| | | |
| |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

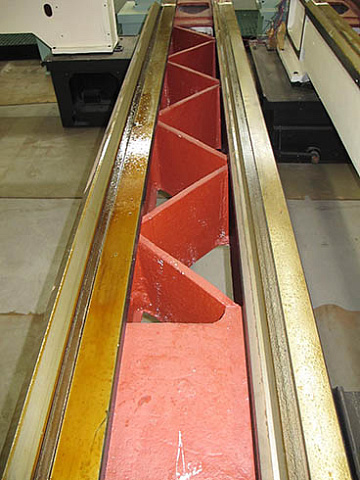

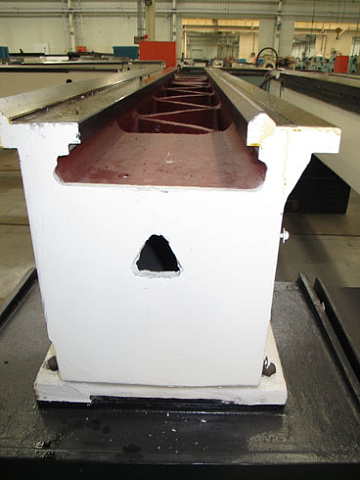

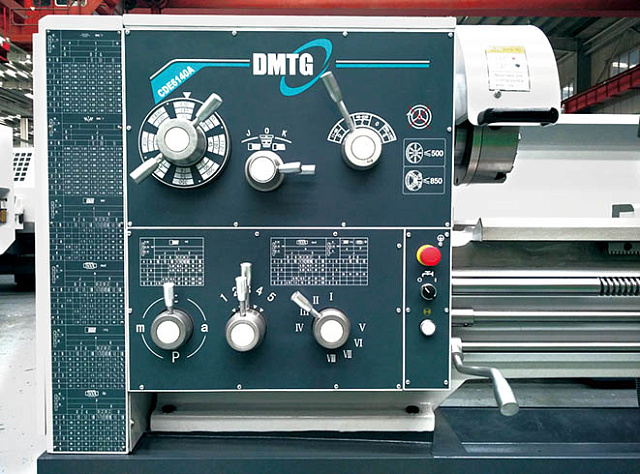

| Станина Цельнолитая станина с дополнительными ребрами жесткости отлита из чугуна. Такая конструкция станины обеспечивает повышенную жесткость, виброустойчивость и способна выдерживать повышенные нагрузки. |
| Коробка подач Все шестерни механизма подач имеют высокочастотную закалку HRC59..63 и отличаются высокой износоустойчивостью. |

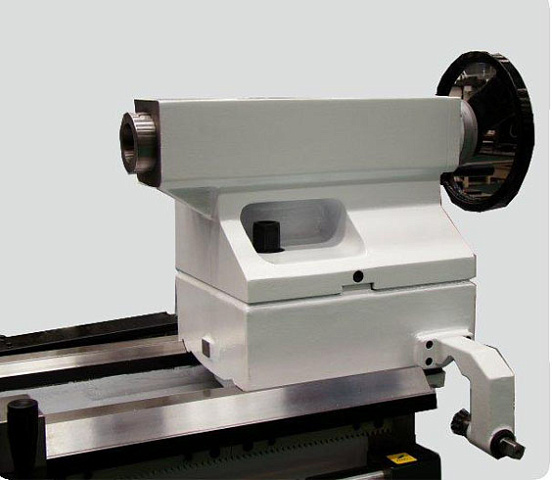

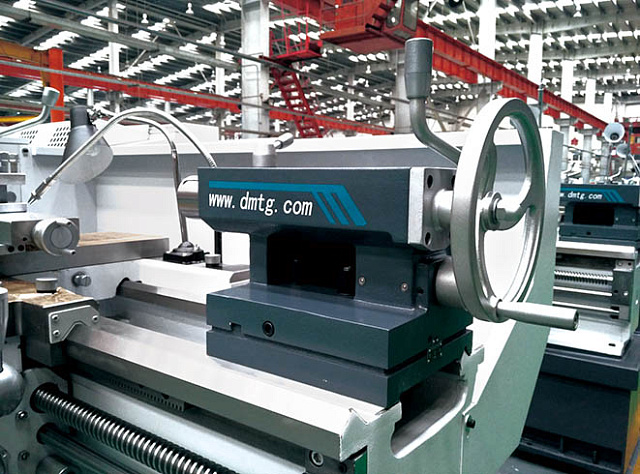

| Задняя бабка Приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий. |

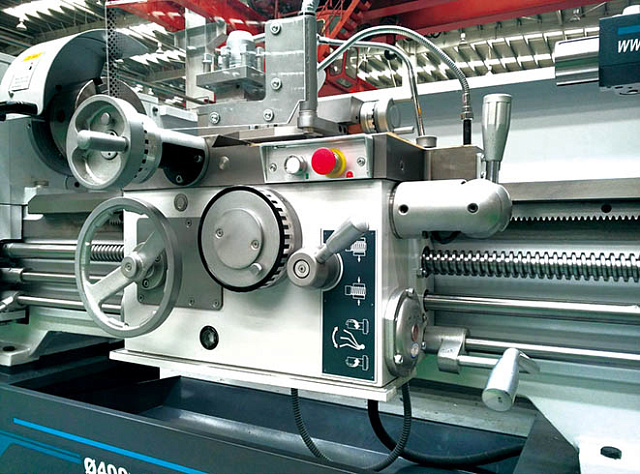

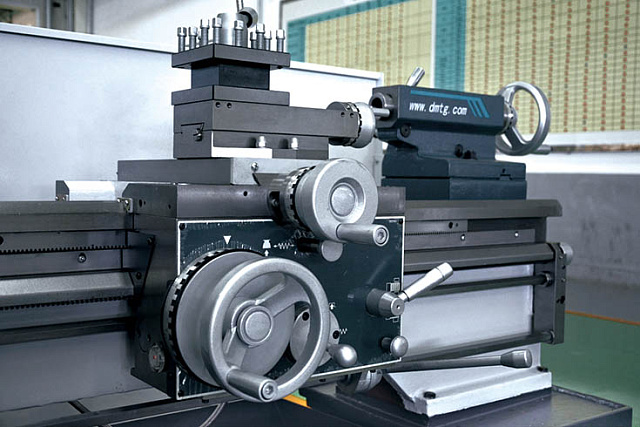

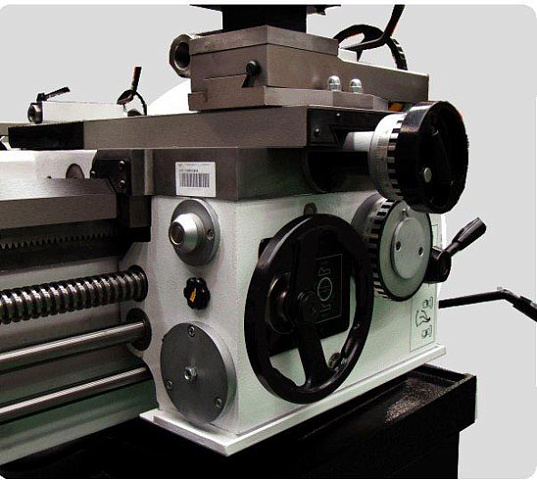

| Суппорт Приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направлениях |
| Переключатель подач Многопозиционный рычаг для включения автоматического перемещения режущего инструмента в заданном направлении. |
| Люнеты Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| Освещение рабочей зоны Удобная и надежная фиксация светильника в требуемых положениях обеспечивает соответствующие требования рабочего процесса. |
| Планшайба Планшайба предназначена для установки и закрепления не симметричных деталей. Крепление деталей на планшайбе производится при помощи зажимных прихватов. Так же планшайба позволяет разместить на шпинделе заготовку неправильной формы и исключить эксцентриситет за счет применения противовесов. |
| Люнет подвижный и неподвижный Подвижный и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба. |

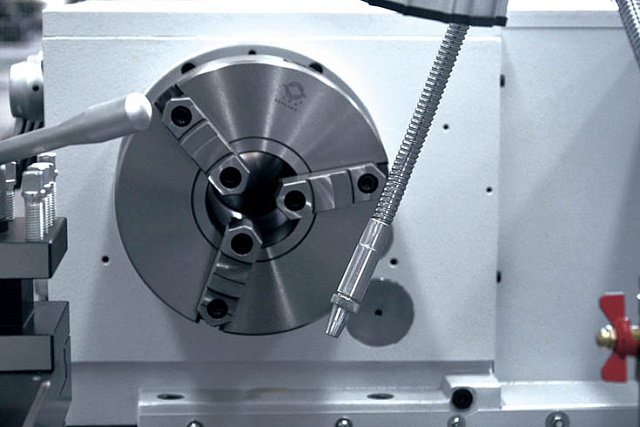

3-х кулачковый патрон Самоцентрирующий трехкулачковый патрон предназначен для установки и закрепления заготовок для последующей механической обработки. | |
Документация на русском языке | |
Не вращающийся задний центр | |
Пресс-масленка |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| 4-х кулачковый патрон Четырехкулачковый патрон используется для установки и закрепления деталей со смещенной осью вращения, некруглой и несимметричной формы. |
| Приспособление для точения конусов Для обработки конических поверхностей с углом уклона до 10-12° современные токарные станки можно оснастить приспособлением для точения конусов. |
| Вращающийся задний центр Вращающиеся центры предназначены для создания дополнительной опоры при обработке заготовок большой длины. С их помощью появляется возможность качественной обработки резанием деталей с недостаточной жёсткостью или с длиной, превышающей диаметр более чем в 5 раз. |
Люнет подвижной и неподвижный увеличенного размера | |
Устройство оптической индикации | |
Быстросменный резцедержатель | |
Увеличение мощности главного привода | |
Инструмент |
