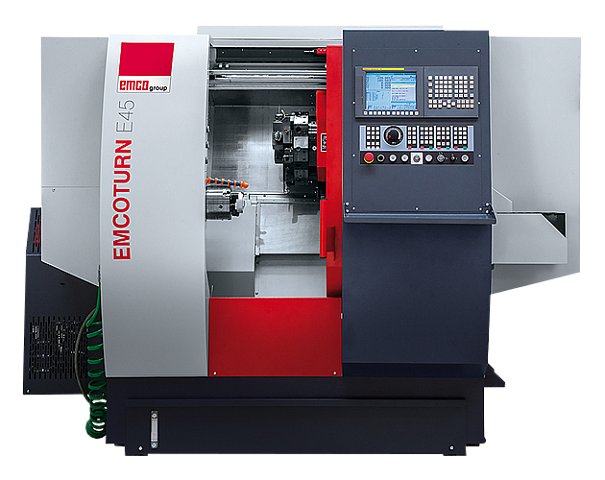

Токарные обрабатывающие центры EMCO. Серия EMCOTURN

EMCO
АвстрияАвстрия
Цена по запросу
Связь с ведущим специалистом
face-company

Ø обработки: 85 - 1050 мм

РМЦ: 405 - 5000 мм

Мощность: 5,5 - 80 кВт

Вес: 1100 - 28 000 кг

Преимущества 6

Компактная жесткая станина

Термостабильная конструкция передней бабки

Мотор-шпиндель собственного производства

Роликовые направляющие качения

Компактная каретка оси Y спроектированная под углом 90° к оси X

Высокое качество комплектующих и сборки - сделано в Австрии

НАЗНАЧЕНИЕ:

Станки серии EMCOTURN, в зависимости от комплектации, предназначены для высокоточного скоростного точения деталей с фасонными поверхностями, сверления и растачивания, а также фрезерования лысок, канавок, сложных поверхностей и конструктивных элементов с помощью осевого и радиального приводного инструмента.

Станки могут быть укомплектованы для серийного производства: автоматическим устройством подачи прутка, автоматическим конвейером загрузки деталей, уловителем готовых деталей, конвейером для выгрузки готовых деталей, системой контроля износа и поломки инструмента.

Благодаря автоматизации станки EMCOTURN успешно используются в средне- и крупно-серийном производстве с возможностью быстрой переналадки на широкую номенклатуру деталей.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарные обрабатывающие центры EMCO применяются во всех отраслях машиностроительной индустрии, производстве гидро- и пневмокомпонентов, автомобильной промышленности, медицинской техники, а также в авиационно-космической промышленности и приборостроении.



Машиностроение





Автомобилестроение





Гидро и пневмо компоненты



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМЫ ОБРАБОТКИ:





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Компактная жесткая наклонная станина

Обеспечивает удобный доступ в рабочую зону и беспрепятственное удаление стружки из зоны резания.

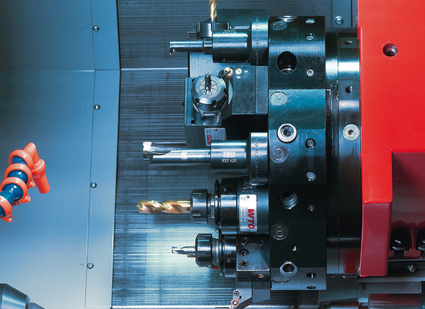

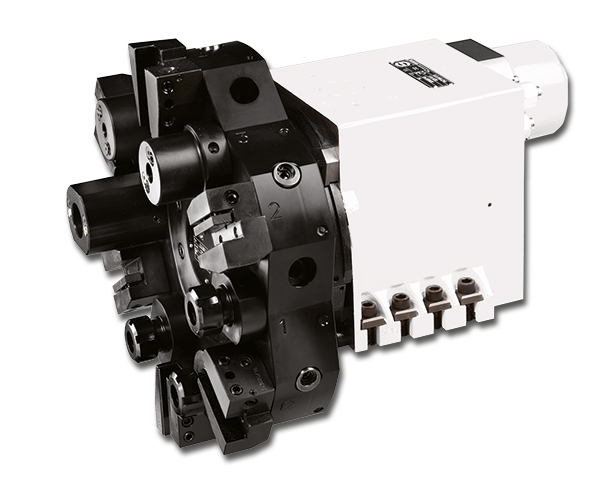

Различные варианты револьверных головок

В том числе с приводным инструментом и Y-осью.

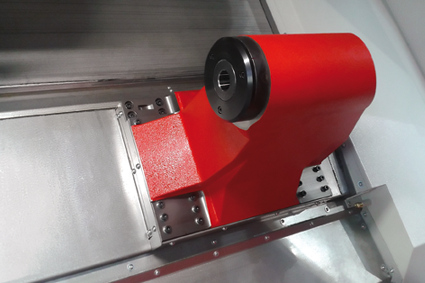

Задняя бабка с сервоприводом

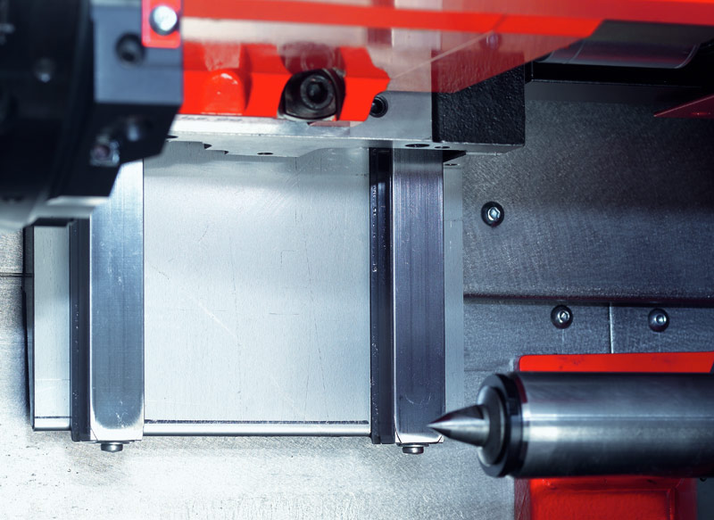

Роликовые направляющие качения Bosch Rexroth по всем осям

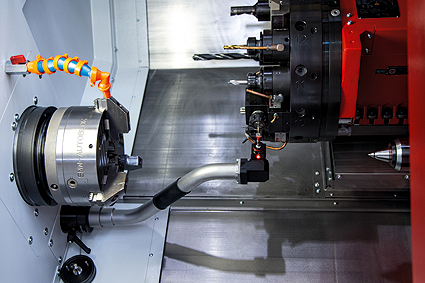

Система измерения инструмента

Система крепления VDI

  • Крепление инструментальной державки: клин с зубьями на хвостовике державки;
  • Регулировка соосности инструмента: по шпонке и базовой поверхности;
  • Расположение инструмента: инструментальные позиции установлены либо по радиусу или параллельно оси вращения револьверной головки;
  • Зажимное усилие: высокое осевое усилие зажима.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Система ЧПУ Fanuc (Япония) или Siemens (Германия)
Направляющие качения по осям X, Y, Z Boschrexroth (Германия)
Шпиндель с частотой вращения 800, 4200, 6300 об/мин Siemens (Германия)
3-х кулачковый патрон ROHM (Германия)
Револьверная головка SAUTER (Германия)
Конвейер удаления стружки
Защита направляющих
Система охлаждения
Освещение
Система автоматической смазки
Трехцветная сигнальная лампа
Кабинетная защита зоны обработки
Пистолет для смыва стружки
Пистолет подачи воздуха
USB-интерфейс



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

3-х кулачковый патрон
Набор каленых и мягких кулачков
Пистолет СОЖ
Цанговый патрон
Подготовка под пруткоподатчик
Лампа состояния станка
Оптическое измерение инструмента
Оптические линейки Heidenhain (Германия)
Закрытая зона обработки для применения масляного тумана
Система измерения вылета инструмента
Приводной инструмент от 6 до 12 позиций
Ось С
Ось Y

Модель

E25 E45 E65 ET 900 х 2000 ET 900 х 3000 ET 900 х 4000 ET 900 х 5000

Диаметр вращения над станиной, мм

Ø250 Ø430 Ø540 Ø1050

Диаметр вращения над поперечными салазками, мм

Ø85 Ø210 Ø360 Ø800

Расстояние между торцом шпинделя и задним центром, мм

405 687 520 2000 3000 4000 5000

Макс. диаметр обрабатываемого прутка, мм

Ø25 Ø45 Ø65 (95) Ø206

Перемещение по оси Х, мм

100 160 210 600 600 600 600

Перемещение по оси Z, мм

300 510 610 2000 3000 4000 5000

Скорость установочных перемещений по осям Х / Z, м/мин

15 / 24 20 / 24 24 / 24 10

Частота вращения главного шпинделя, об/мин

60 - 6300 60 - 6300 60 - 4200 (3200) 50 - 800

Макс. крутящий момент на шпинделе, Нм

35 78 192 5900 / 7880

Револьверная головка

12 поз. (приводных 6) 12 поз. (приводных 6) 12 поз. (приводных 12) 12 поз. (приводных 12)

Частота вращения приводного инструмента, об/мин

0 - 6000 0 - 5000 0 - 5000 0 - 2500

Maкс. крутящий момент, Нм

4 16 20 130

Точность по осям X / Z, мм (VDI/DGQ 3441)

+/- 0,01 / 1000

Габаритные размеры:

Длина, мм

1700 2275 2852 6900 - 9900

Ширина, мм

1270 1790 1722 3000

Высота, мм

1820 1958 1880 2900

Вес, кг

1100 4000 4300 19 900 22 600 25 300 28 000
