Макс. диаметр обработки над станиной500 мм
-
Макс. длина обработки1000 / 1500 / 2000 мм
-
Мощность главного привода7,5 кВт
-
Вес2800 / 3150 / 3500 кг
Для станины токарного станка применяется литая станина с направляющими типа ласточкин хвост. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья 20 - 25 мм, увеличена масса станины в сравнении с аналогичными станками на 10 - 15 %.
В стандартной комплектации станок оснащен шпинделем с увеличенным отверстием – 60 / 82 / 105 мм, соответственно для моделей КЕ 36 / 50 / 80, что значительно расширяет технологические возможности обрабатываемых прутков.
На закаленные отшлифованные V-образные направляющие (ласточкин хвост) нанесено специальное покрытие Turcite-B. Современный, износостойкий материал Turcite-B обеспечивает улучшенное скольжение узлов продольной и поперечной подачи. Глубина закалки направляющих составляет 2 - 3 мм, твердость достигает 48 - 52 HRC.

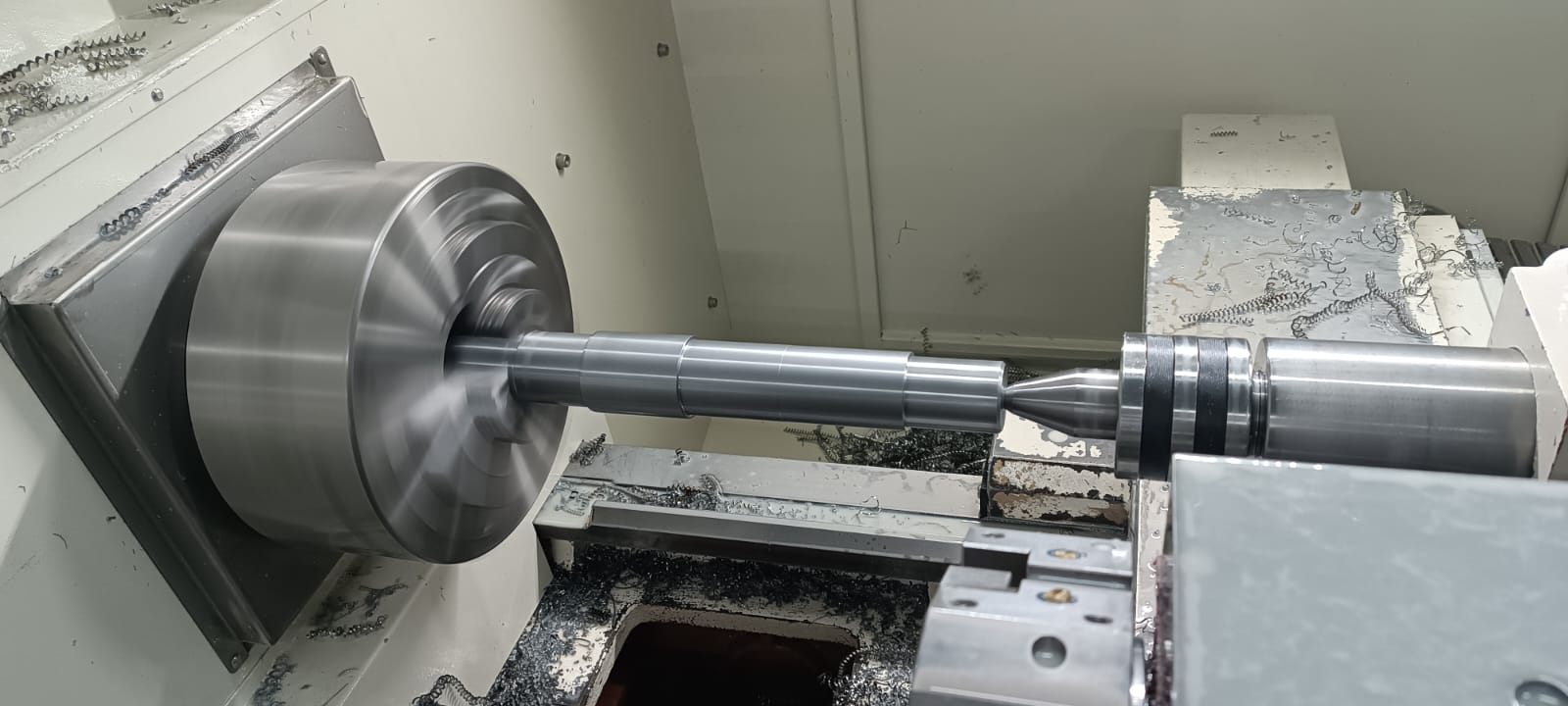

Задняя бабка с ручным перемещением пиноли токарного станка с ЧПУ КЕ предназначена для закрепления и поддержания обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий, такие как сверла, зенкеры, развертки, метчики и др.
На токарных станках с ЧПУ моделей КЕ 36 / 50 / 56 передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе. Максимальный крутящий момент достигает – 142 / 257 / 378 Нм соответственно для моделей КЕ 36 / 50 / 56, что позволяет осуществлять высокопроизводительную токарную обработку с припусками 2 - 5 мм на сторону.
Скорость вращения шпинделя регулируется бесступенчато во всем диапазоне. Шпиндель установлен на двух парах прецизионных шарикоподшипников (7018AC/P5/DB, 7219AC/P5/DB) что обеспечивает высокую точность и шероховатость обработки.
На станке установлен фотоэлектрический инкодер для обеспечения вращение шпинделя и перемещения ходового винта резцедержателем с заданным шагом обрабатываемой резьбы.
На токарном станке с ЧПУ модели КЕ 80 установлен двухступенчатый редуктор, который обеспечивает максимальный крутящий момент 980 Нм, что позволяет осуществлять высокопроизводительную токарную обработку с припусками 3 - 6 мм на сторону. Переключение диапазонов осуществляется вручную.
Все шестерни коробки имеют поверхностную закалку ТВЧ 45-54 HRC. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка.
На станке установлены оригинальные приводы подач от производителя Fanuc и Siemens.
- Высокая скорость перемещений по осям X / Z: 4 / 7 м/мин;
- Дискретность перемещений: 0,001 мм;
- Точность перемещений по осям X / Z: 0,010 мм;
- Плавность хода и надежность.

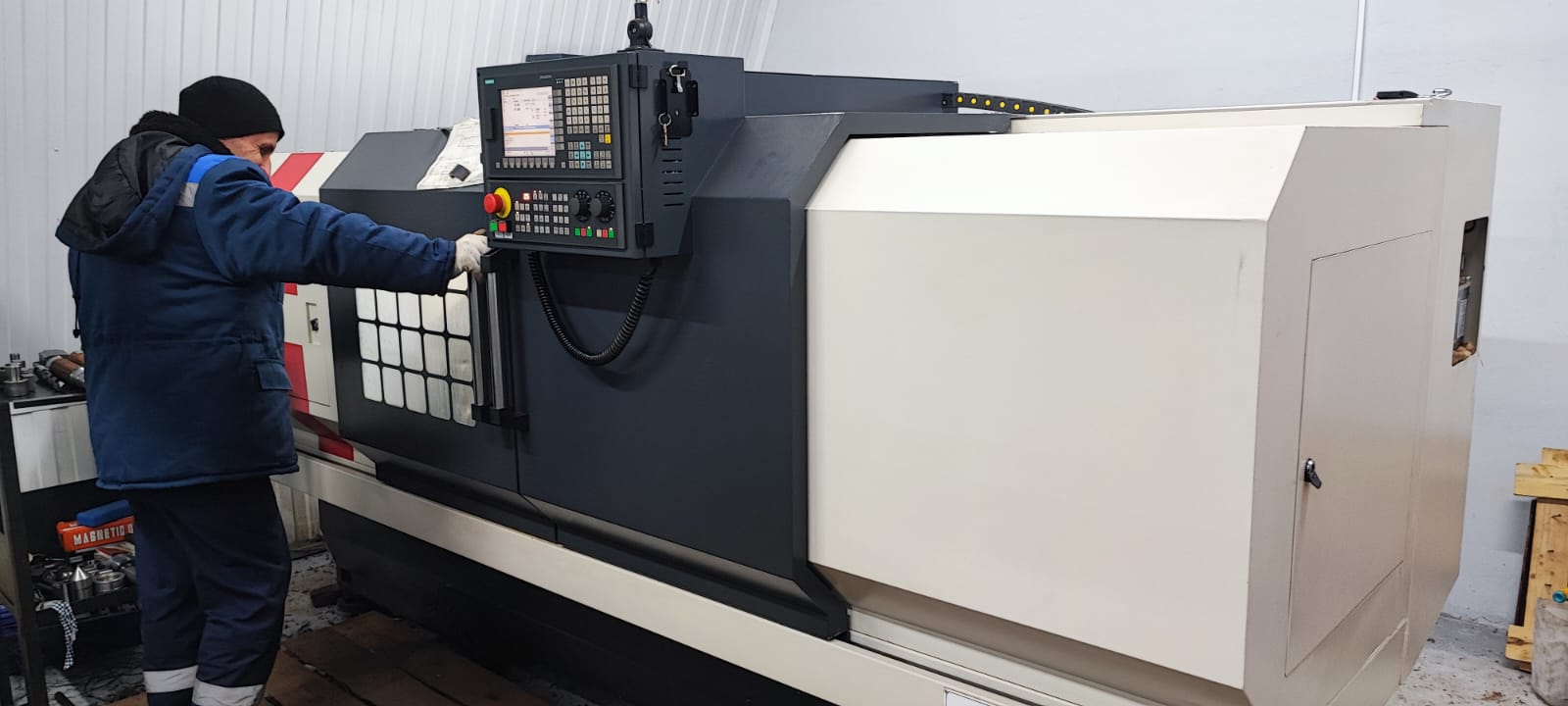

Станки укомплектованы самой распространенной системой ЧПУ в России - Siemens.
Особенности системы ЧПУ Siemens Sinumerik 808D:
- Изысканная и надежная система ЧПУ;
- Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
- Функция передачи данных, пульт перемещений MPG;
- Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
- Компактность и функциональность 2-х осевой обработки;
- Цветной дисплей и большой размер клавиатуры максимально удобно подходит для работы оператора станка;
- Интерфейс на русском языке.

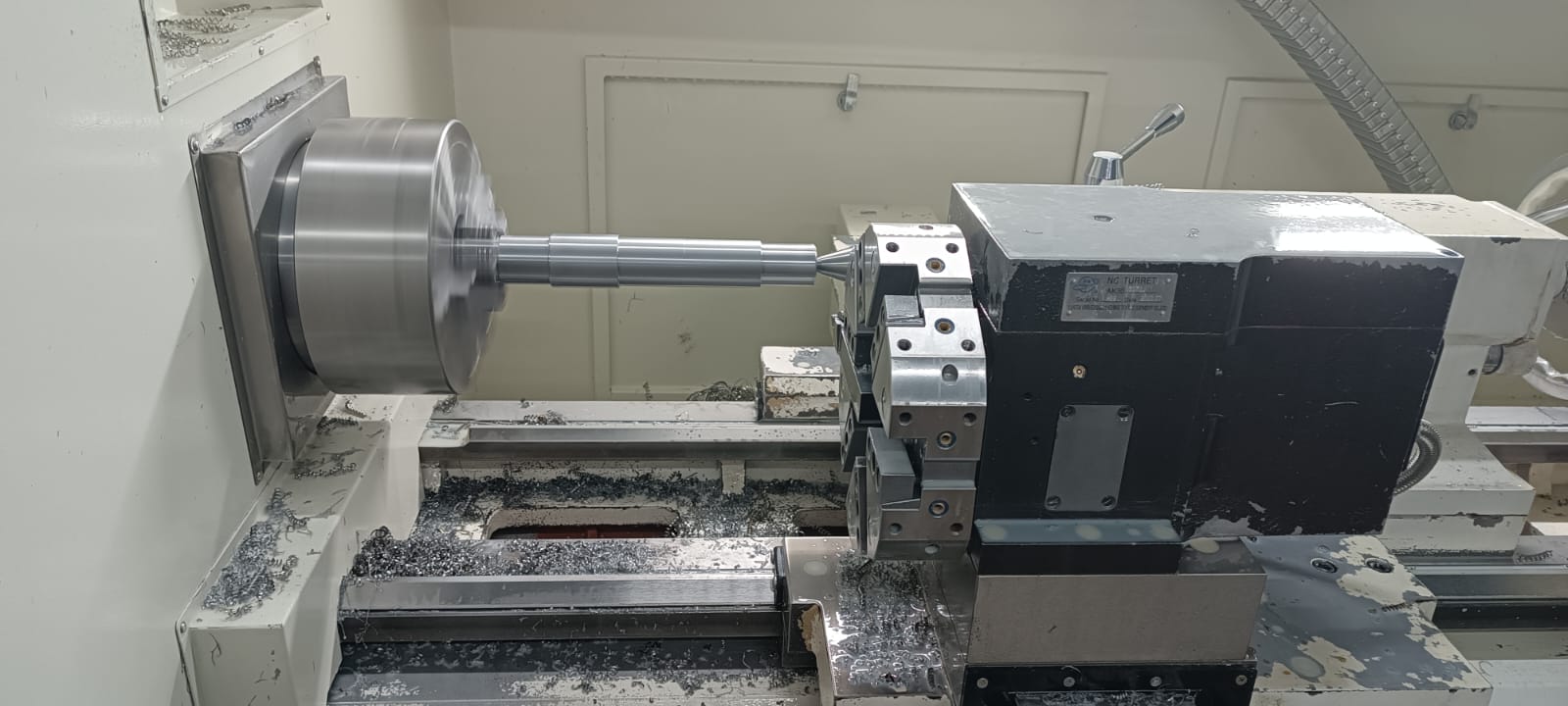

На станках серии КЕ установлена 6-ти позиционная электрическая револьверная головка производства YANTAI которая позволяет использовать различные комбинации инструмента для точения, расточки, сверления и нарезания резьбы. Револьверная головка оснащена системой подачи СОЖ через револьверную головку, что повышает производительность обработки и снижает расходы на режущий инструмент. Время смены инструмента 3 секунды.
Установленный насос подачи СОЖ повышенного давления (мощность помпы - 370Вт, давление СОЖ на выходе- 2,3MПа) позволяет увеличить производительность оборудования, сократить расход режущего инструмента, повысить точность и качество обработанных поверхностей.
В комплект оснастки входи три расточных блока и три блока для торцовых резцов.
Технологическая оснастка:
- КЕ50 сечение резца 25 х 25 мм, диаметр отверстия расточного блока Ø 32 мм.

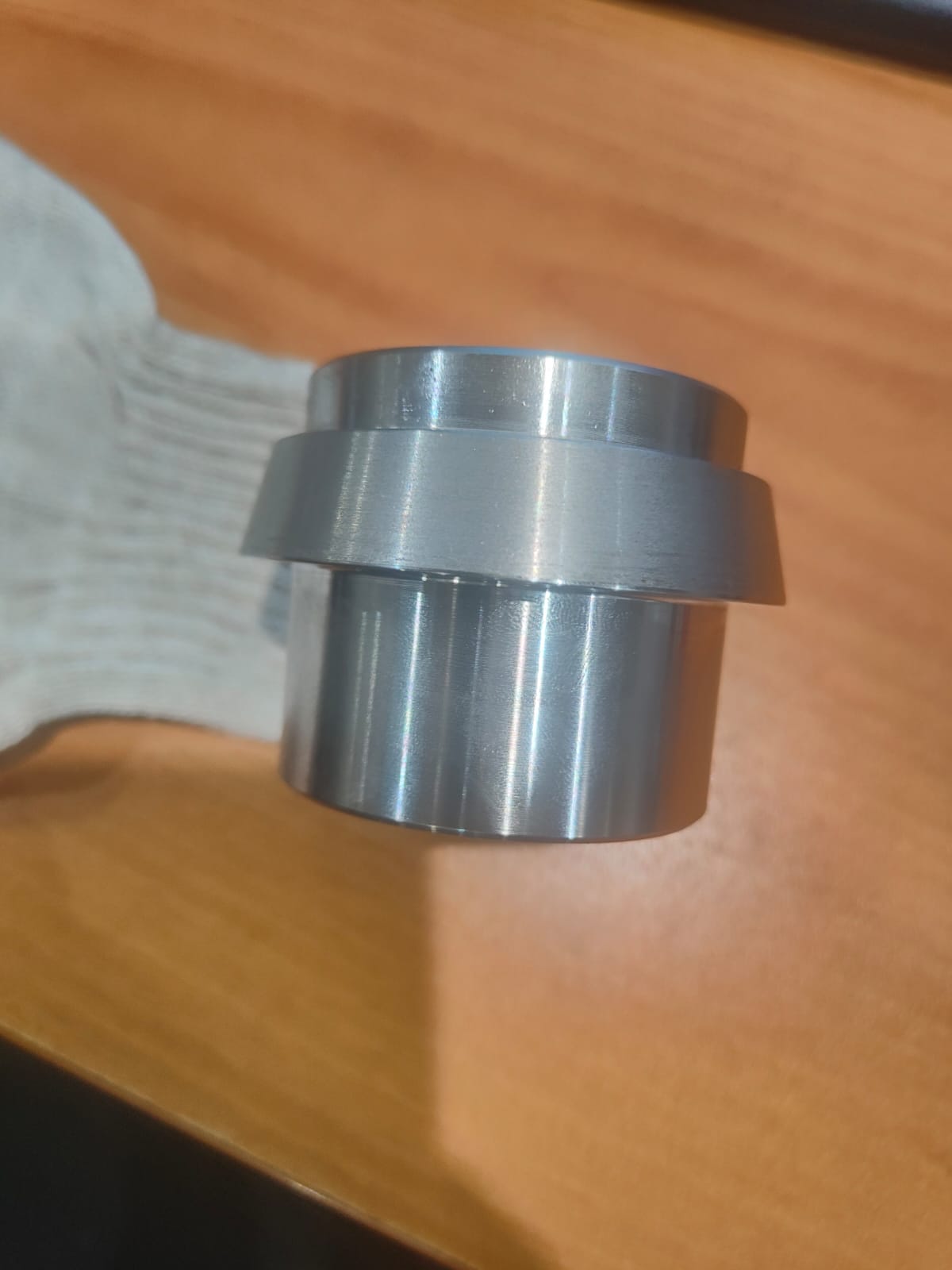

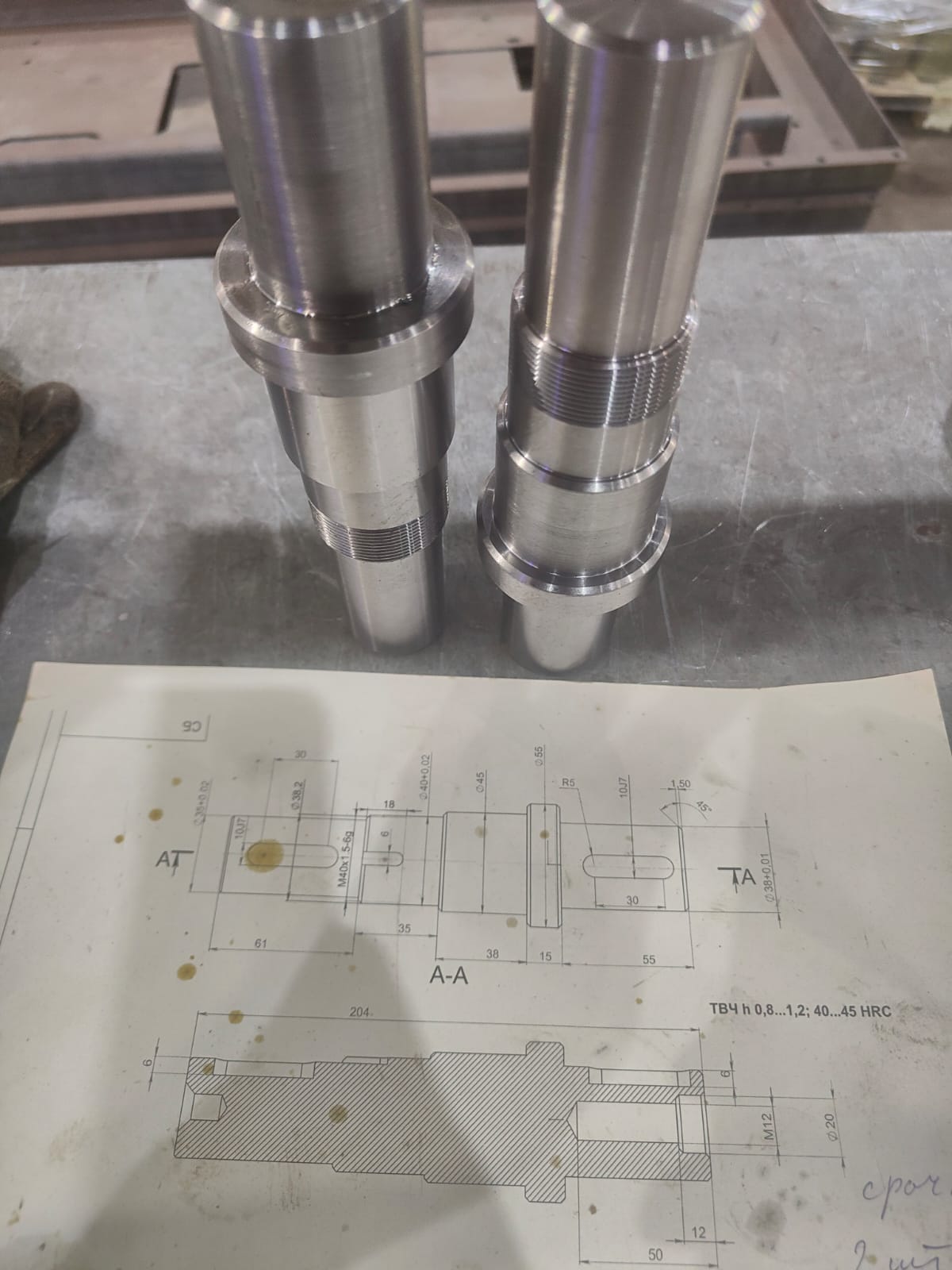

Данные станки с высокой скоростью и точностью предназначены для получистовой и чистовой обработки * различного вида деталей типа: вал, диск, втулка. Станки обеспечивает высокую эффективность, большие объемы и высокую точность обработки.
Основные операции:
- точение наружных поверхностей;
- расточка отверстий;
- расточка внутренних криволинейных поверхностей конической формы;
- обработка наружной и внутренней резьбы;
- обработка дуг;
- разворачивания отверстий;
- скоростная обработка черных и цветных металлов.
Токарные станки с ЧПУ KMT KE нашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, аэрокосмической и других отраслях промышленности.
-
