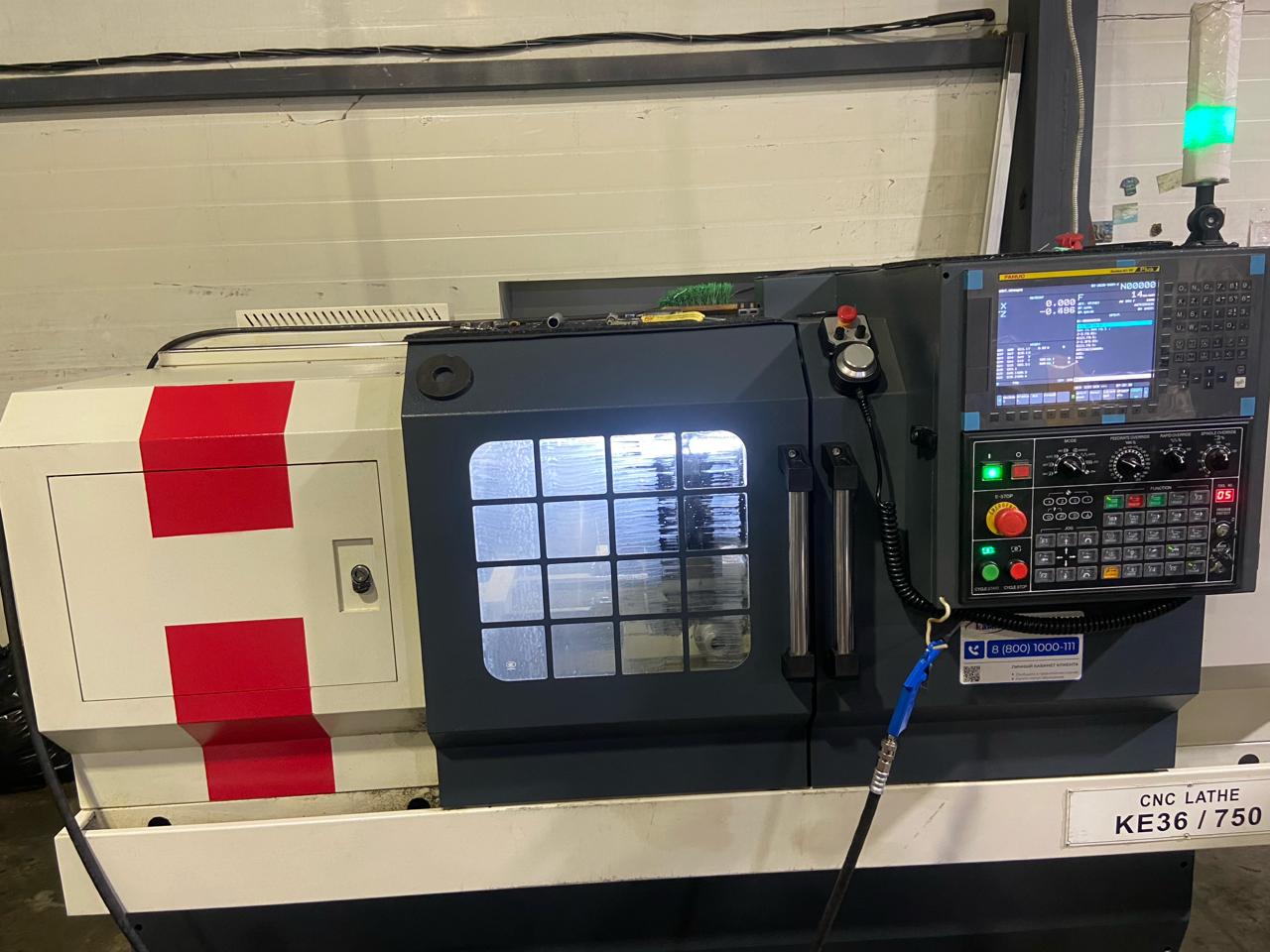

Токарный станок с ЧПУ KMT КЕ36/750 S

Код товара: МТ 348707

Скидки до 66% на металлообрабатывающие станки
По программе лизинга от партнеров КАМИ
Узнать больше

Китай

Другие модели:

< КЕ36/750 S+M (М) KE36/750 S+H (М)

Макс. диаметр обработки над станиной

400 мм
Макс. длина обработки

750 / 1000 / 1500 мм
Мощность главного привода

5,5 кВт
Вес

1400 / 1550 / 1750 кг

Преимущества

Получистовая и чистовая обработка
КМТ KE - это знаменитые станки 16А20Ф3
Закаленные отшлифованные V-образные направляющие
6-ти позиционная револьверная головка с внутренним подводом СОЖ

Назначение

Данные станки с высокой скоростью и точностью предназначены для получистовой и чистовой обработки * различного вида деталей типа: вал, диск, втулка. Станки обеспечивает высокую эффективность, большие объемы и высокую точность обработки.

Основные операции:

точение наружных поверхностей;
расточка отверстий;
расточка внутренних криволинейных поверхностей конической формы;
обработка наружной и внутренней резьбы;
обработка дуг;
разворачивания отверстий;
скоростная обработка черных и цветных металлов.

* Вид обработки зависит от выбранного режима, выбора подачи детали и режущего инструмента. В основном - чистовая обработка определяется глубиной резания не более 0,5 мм, черновая может быть до 8 мм.

Область применения

Токарные станки с ЧПУ KMT KE нашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, аэрокосмической и других отраслях промышленности.

Машиностроение

Автомобильная промышленность

Авиационная промышленность

Схемы обработки

Осевое сверление

Развёртывание

Наружное (проходное) точение

Конструктивные особенности

Для станины токарного станка применяется литая станина с направляющими типа ласточкин хвост. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья 20 - 25 мм, увеличена масса станины в сравнении с аналогичными станками на 10 - 15 %.

В стандартной комплектации станок оснащен шпинделем с увеличенным отверстием – 60 / 82 / 105 мм, соответственно для моделей КЕ 36 / 50 / 80, что значительно расширяет технологические возможности обрабатываемых прутков.

На закаленные отшлифованные V-образные направляющие (ласточкин хвост) нанесено специальное покрытие Turcite-B. Современный, износостойкий материал Turcite-B обеспечивает улучшенное скольжение узлов продольной и поперечной подачи. Глубина закалки направляющих составляет 2 - 3 мм, твердость достигает 48 - 52 HRC.

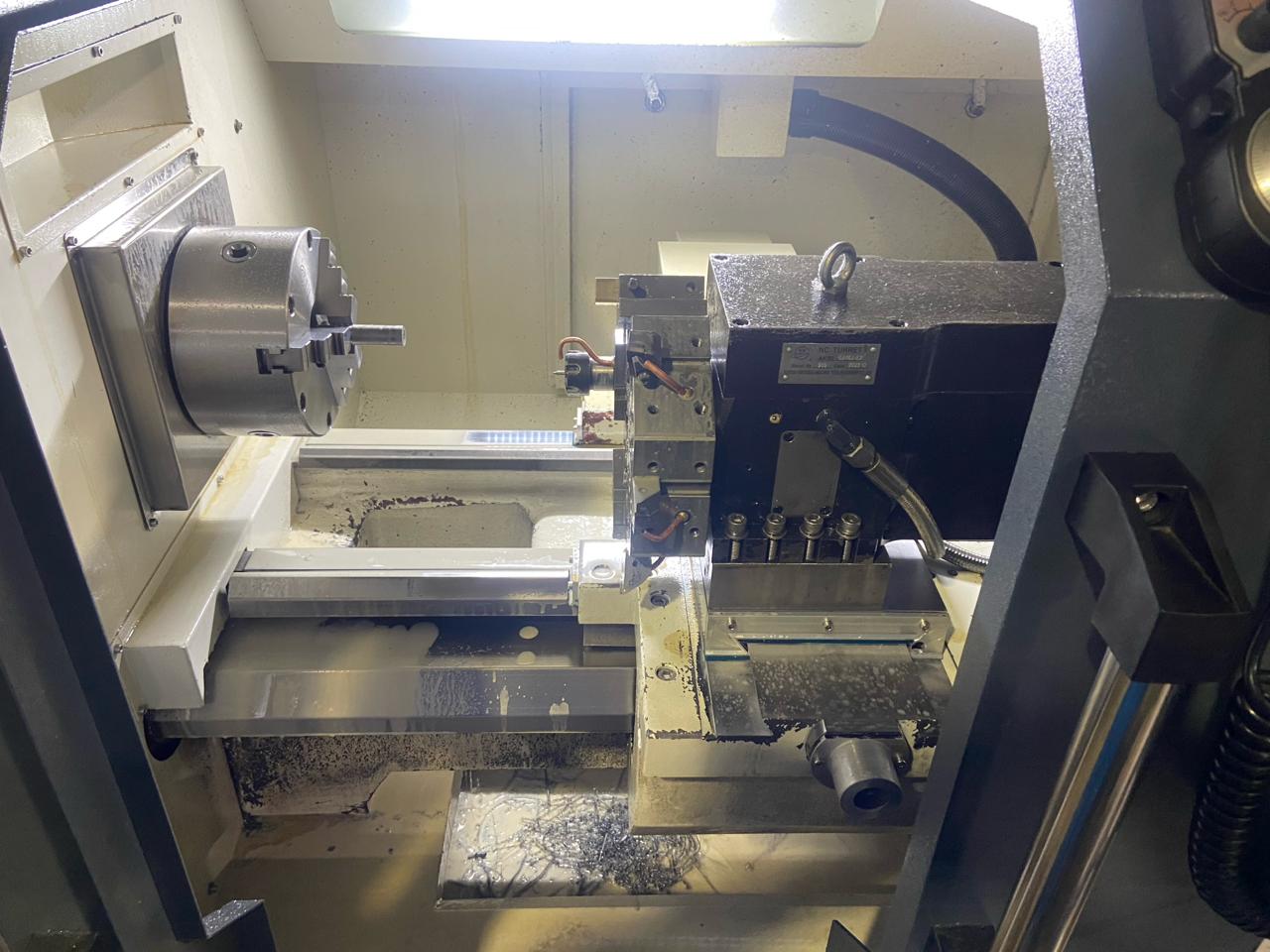

Задняя бабка с ручным перемещением пиноли токарного станка с ЧПУ КЕ предназначена для закрепления и поддержания обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий, такие как сверла, зенкеры, развертки, метчики и др.

На токарных станках с ЧПУ моделей КЕ 36 / 50 / 56 передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе. Максимальный крутящий момент достигает – 142 / 257 / 378 Нм соответственно для моделей КЕ 36 / 50 / 56, что позволяет осуществлять высокопроизводительную токарную обработку с припусками 2 - 5 мм на сторону.

Скорость вращения шпинделя регулируется бесступенчато во всем диапазоне. Шпиндель установлен на двух парах прецизионных шарикоподшипников (7018AC/P5/DB, 7219AC/P5/DB) что обеспечивает высокую точность и шероховатость обработки.

На станке установлен фотоэлектрический инкодер для обеспечения вращение шпинделя и перемещения ходового винта резцедержателем с заданным шагом обрабатываемой резьбы.

Шпиндельная бабка моделей KE 36 / 50 / 56

На токарном станке с ЧПУ модели КЕ 80 установлен двухступенчатый редуктор, который обеспечивает максимальный крутящий момент 980 Нм, что позволяет осуществлять высокопроизводительную токарную обработку с припусками 3 - 6 мм на сторону. Переключение диапазонов осуществляется вручную.

Все шестерни коробки имеют поверхностную закалку ТВЧ 45-54 HRC. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка.

На станке установлены оригинальные приводы подач от производителя Fanuc и Siemens.

Высокая скорость перемещений по осям X / Z: 4 / 7 м/мин;
Дискретность перемещений: 0,001 мм;
Точность перемещений по осям X / Z: 0,010 мм;
Плавность хода и надежность.

Комплектация

Стандартная

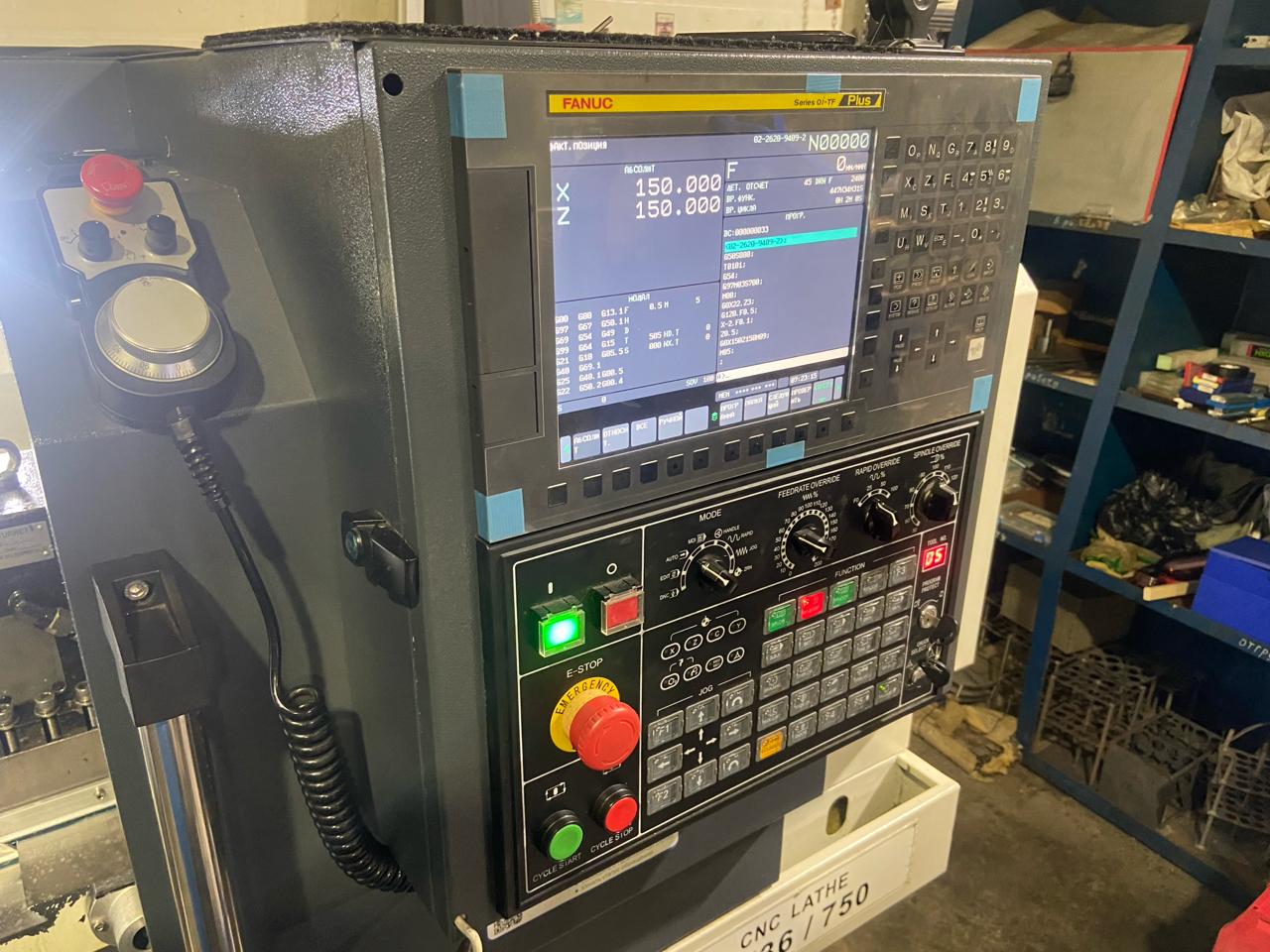

Cистема чпу Siemens Sinumerik 808D или Fanuc

Подвижный и не подвижный люнеты (для РМЦ 1000 / 1500 / 2000)

СЕ стандарт электрошкафа, компоненты Siemens

Мощность электродвигателя главного привода 7,5 кВт / 11 кВт / 15 кВт

Бесступенчатое регулирование скорости шпинделя

Комплект мягких и каленых кулачков

Система подачи СОЖ через револьверную головку

Насос подачи СОЖ повышенного давления

Система подачи СОЖ

Комплект вспомогательной оснастки для револьверной головки

Руководство по эксплуатации на русском языке

Дополнительная

3-кулачковый полый гидравлический патрон производства Китай или Тайвань в комплекте с гидростанцией

Гидравлическая пиноль задней бабки

Модель

КЕ36/750 S

МТ 348707

ЦЕНА

1 974 775 ₽

Макс. диаметр обработки над станиной, мм

400

Макс. диаметр обработки над суппортом, мм

240

Макс. длина обработки, мм

750 / 1000 / 1500

Макс. диаметр прутка, мм

По оси X, мм

360

По оси Z, мм

580 / 620

Ускоренные перемещения по осям X / Z, м/мин

4 / 7

Ширина направляющих, мм

330

Конус

1:20

Диаметр отверстия шпинделя, мм

66 (52)

Диаметр патрона, мм

200

Исполнение патрона

механика, гидравлика

Тип фланца шпинделя

А2-6

Количество диапазонов вращения шпинделя

бесступенчато

Мощность главного привода, кВт

5,5

Макс. частота вращения шпинделя, об/мин

2500

Система ЧПУ

Siemens / Fanuc

Мощность помпы СОЖ, кВт

0,37

Станина

цельнолитая станина (чугун)

Приводной инструмент

нет

Ось Y

нет

Диапазон поперечной подачи по оси X, мм/об

1 - 4000

Диапазон продольной подачи по оси Z, мм/об

1 - 6000

Точность позиционирования по осям X / Z, мм

0,015 / 0,015

Повторяемость по осям X / Z, мм

0,01 / 0,01

Исполнение

ручная (гидравлическая пиноль - опция)

Конус пиноли задней бабки

MT4

Выдвижение пиноли задней бабки, мм

195

Диаметр пиноли задней бабки, мм

Количество инструментов, шт.

4 / 6 (8 опция)

Размер сечения державки резца, мм

20 х 20

Размер сечения державки расточного инструмента, мм

Ø 20

Длина, мм

2290 / 2540 / 3040

Ширина, мм

1340

Высота, мм

1600

Вес, кг

1400 / 1550 / 1750

Стандартный лизинг
Сезонный лизинг
Оплата после поставки
Отсрочка 3 мес
Рассрочка
Аванс 0%
Льготный лизинг

Рассчитайте свой платеж

Стоимость оборудования

₽

Первоначальный взнос

₽

Срок лизинга

мес

Наше предложение

Ежемесячный платеж:

0 ₽

Переплата:

1 000 ₽ / за 36 мес

Хотите выгодное предложение?

Оставьте заявку и мы подберем удобный тариф

Стоимость предмета лизинга и приведенные расчеты через калькулятор являются предварительными. Для точного определения процентной ставки по договору, пожалуйста, обратитесь к менеджеру в вашем регионе.

У станка современная система ЧПУ, которая позволяет программировать и контролировать процессы обработки с высокой точностью. Он многофункциональный, для различных операций.

Простота в обслуживании и регулировке. Для нашего производства незаменимое оборудование.

24 июня 2024

При запуске станка возник ряд вопросов, которые сервисная служба оперативно решила. Я бы поставил оценку специалистам 10 из 5.

Очень довольны не только самим оборудованием, но и проделанной работой специалистов.

29 ноября 2024

Многофункциональный станок. Жесткая станина.

Его производительности вполне нам хватает, потому что у нас небольшое производство, небольшими партиями. Работаем на станке в 1 смену. Для такой производительности и функционала идеальное соотношение цены и качества.

23 апреля 2024

Станок работает хорошо, запустили своими силами в апреле 2023 года. В данный момент работает ежедневно в две смены. Были нюансы по его работе, но на горячей линии КАМИ оперативно помогли решить все вопросы.

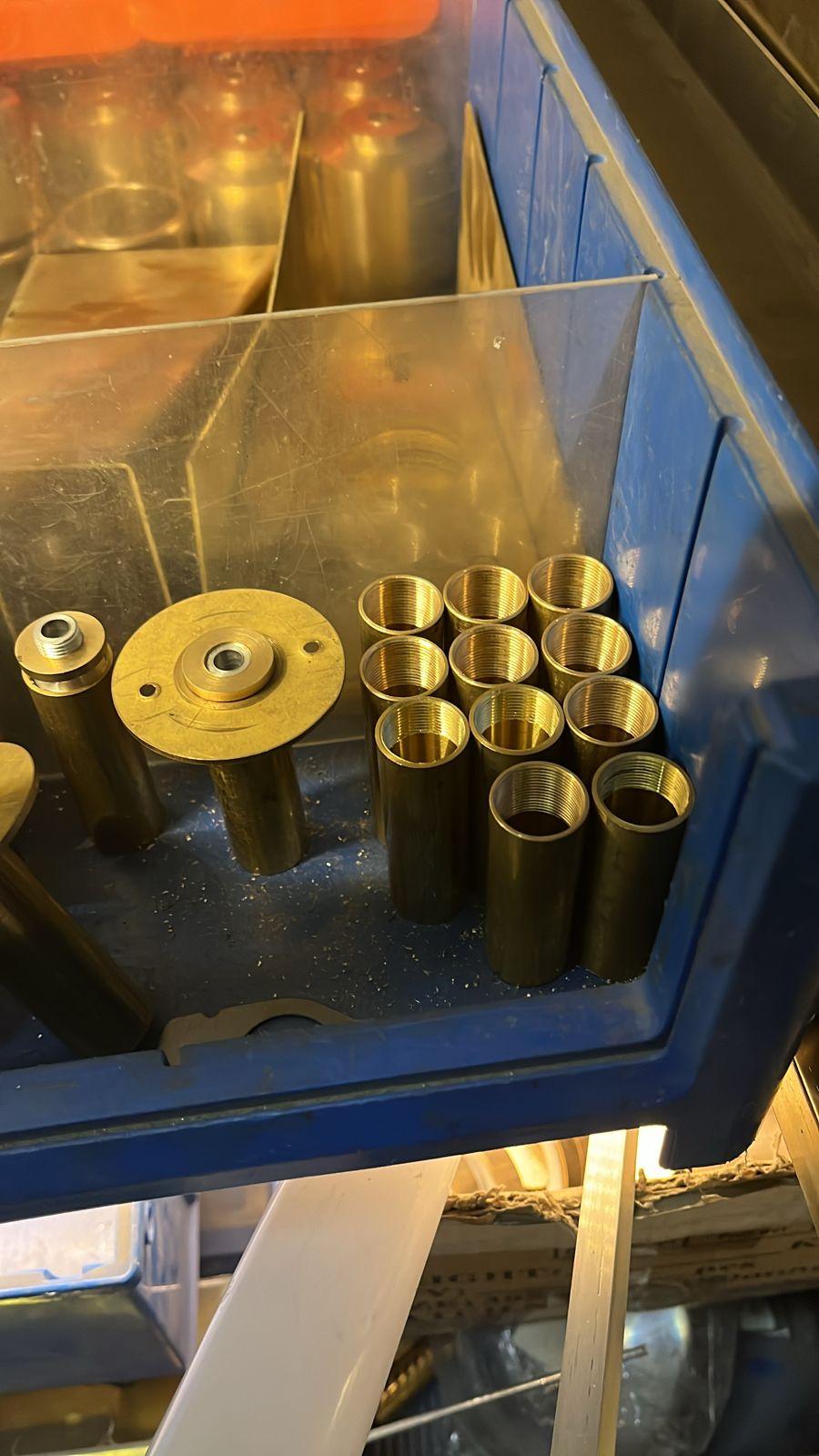

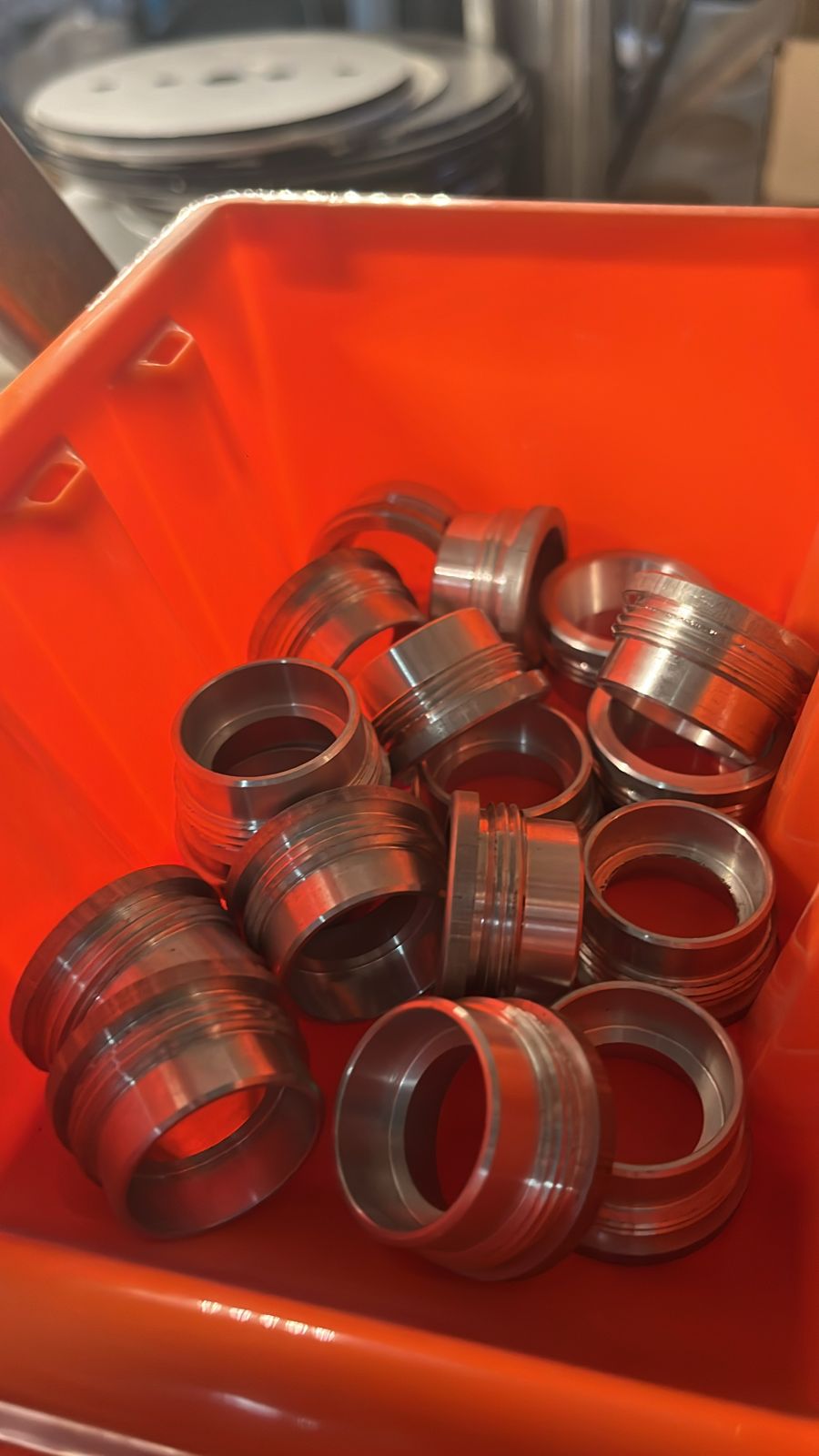

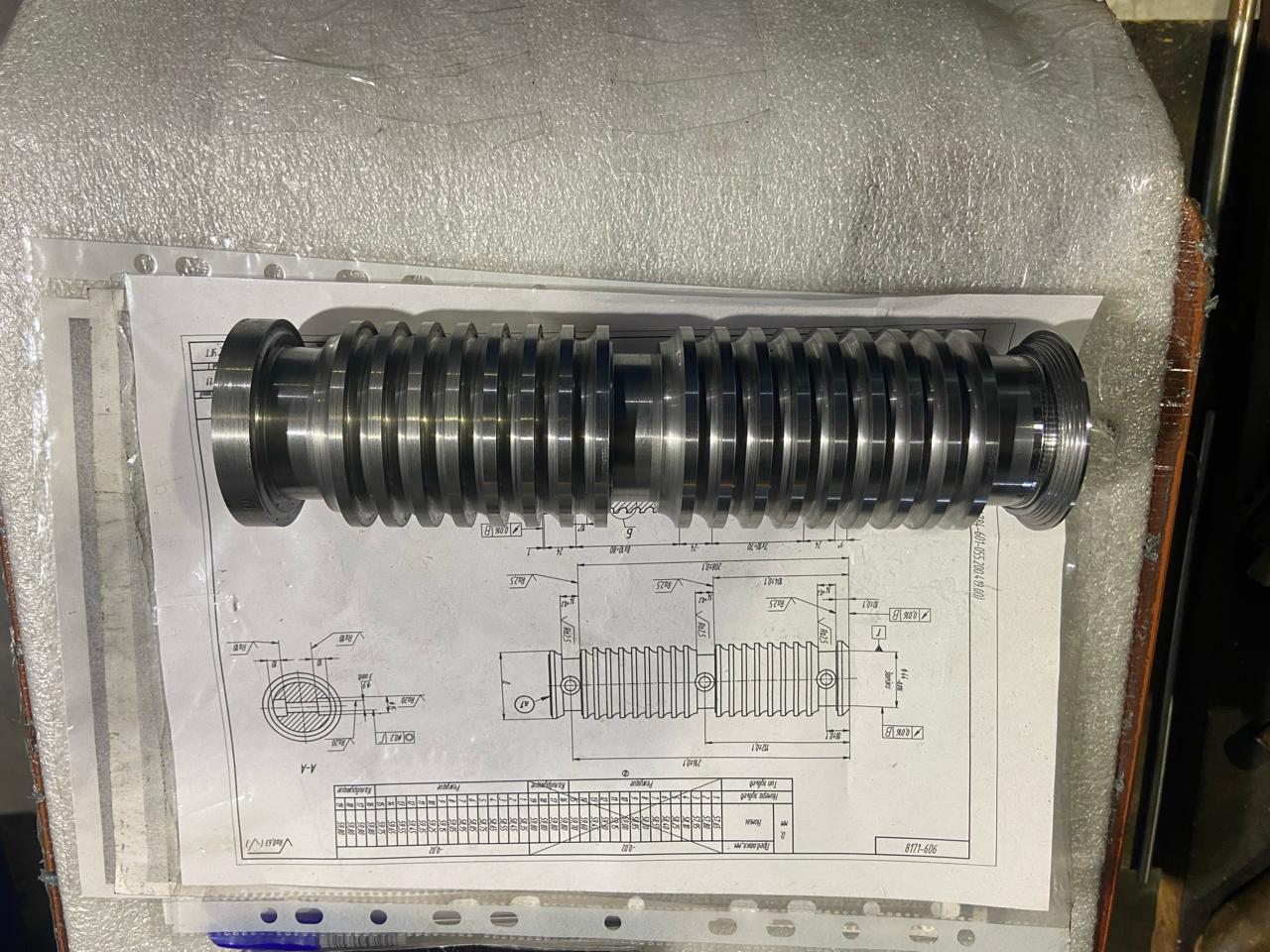

Обрабатываем быстрорежущую сталь. Производим детали цилиндрические, конические и фасонные и станок нормально себя показал в работе. Рассматриваем вопрос приобрести второй такой же станок, т.к. нагрузка большая.

14 февраля 2024

На станке работаем в 1 смену. Очень довольны и высокой точностью оборудования и его скоростью. Хотелось бы отметить возможность как чистовой обработки, так и получистовой.

Двигатель позволяет работать в обоих режимах. Наверное это главное его преимущество.

26 августа 2024

Станок соответствует всем заявленным характеристикам. Как заявлено, так и работает. Добротное, крепкое, надежное оборудование. В начале была вибрация в станке непонятного характера, со временем она самоустранилась без каких-либо вмешательств.

26 августа 2024

На станке работаем почти год. Оборудование высокой скорости и точности обработки материалов. Цена и качество станка соответствуют. Иногда возникают вопросы по работе оборудования, но они решаются сотрудниками КАМИ.

26 августа 2024

Довольно многофункциональный станок, позволяющий выполнять такие операции, как точение наружных поверхностей, расточка отверстий, обработка наружной и внутренней резьбы, обработка дуг и другие.

Хорошая скорость работы станка. Со своими задачами справляется в полном объеме.

26 августа 2024
