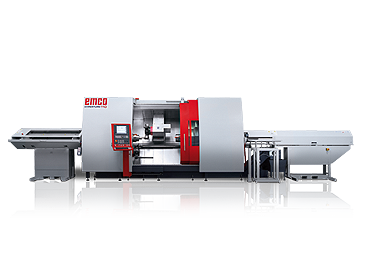

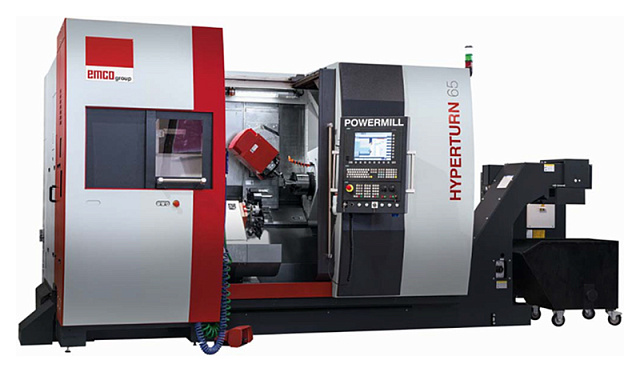

Токарные обрабатывающие центры EMCO. Серия HYPERTURN

Ø обработки: 300 - 710 мм
РМЦ: 720 - 2300 мм
Мощность: 15 - 52 кВт
Вес: 4200 - 16 500 кг
• Высокопроизводительные главный и контршпиндель
• Фрезерный шпиндель прямого привода 79 Нм, 12 000 мин-1
• 20-40-80-ти позиционный магазин
• Револьверная голова на 12 приводных позиций
• Ось Y c большим диапазоном перемещений +120 / -100
• Линейные направляющие по всем осям
• Автоматизация EMCO
• Высокое качество комплектующих и сборки - сделано в Австрии
НАЗНАЧЕНИЕ:
Многоцелевые обрабатывающие центры HYPERTURN нового поколения предназначены для комплексной обработки сложных деталей с максимальной производительностью. Широкая линейка станков с двух- трех- револьверной компоновкой, а также компоновка POWERMILL с поворотным фрезерным шпинделем позволяет изготавливать многоступенчатые валы, коленвалы, распредвалы, вал-шестерни, эксцентриковые диски, валы авиадвигателей, детали дизельных установок тепловозов, элементы газовых турбин и другие детали за одну операцию. Возможность автоматизации с помощью податчика прутка и портальнного загрузчика увеличивает производительность оборудования в серийном производстве.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Токарные обрабатывающие центры EMCO применяются во всех отраслях машиностроительной индустрии, как для основного, так и для вспомогательного производства, а также в двигателестроении, автомобильной промышленности, энергетике, авиационно-космической промышленности и приборостроении. Различные решения автоматизации позволяют на базе оборудования серии HYPERTURN создавать гибкие автоматизированные участки средне- и крупносерийных производств с быстрой переналадкой.
Машиностроение
Приборостроение
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМЫ ОБРАБОТКИ:
| | | |
| | | |
| | | |
| | |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
(Функциональные возможности станков данной серии):
- Наружное точение;
- Растачивание;
- Сверление аксиальных и радиальных отверстий, в том числе резьбовых;

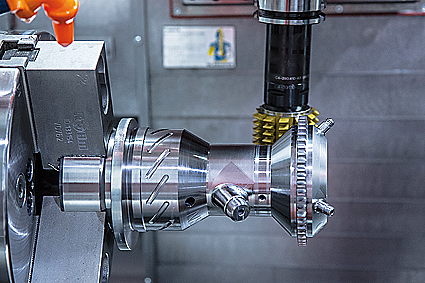

- Нарезание резьб, шлицев, зубчатых венцов;
- Фрезерование фасонных поверхностей.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

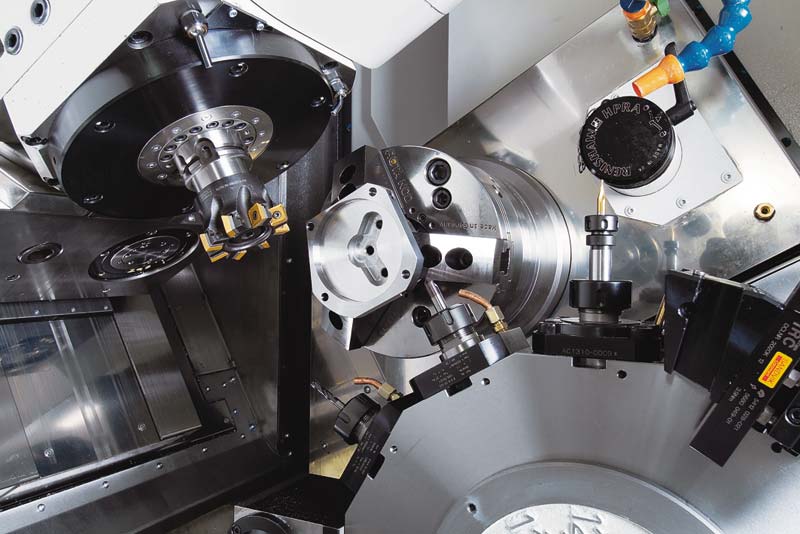

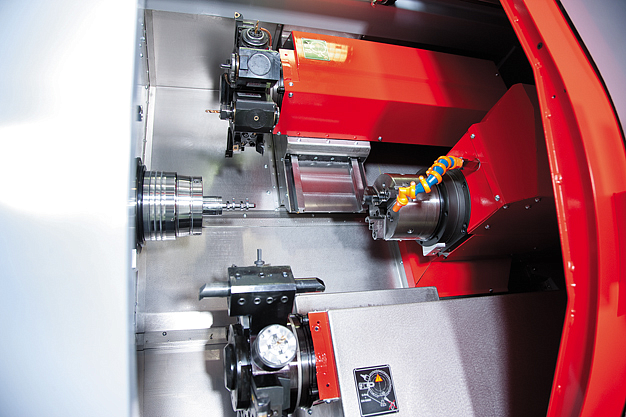

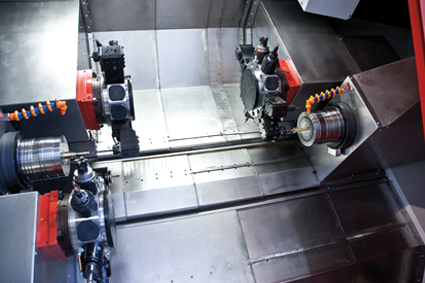

| РАЗЛИЧНЫЕ ВАРИАНТЫ КОМПОНОВОК Две, три револьверные головки. Фрезерный шпиндель с осью В. |
| ФРЕЗЕРНЫЙ ШПИНДЕЛЬ Мощностью до 30 кВт и частотой вращения до 12 000 об/мин. |
| ВСТРОЕННЫЙ, С ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ ГЛАВНЫЙ ШПИНДЕЛЬ Опциональное увеличение отверстия в шпинделе до 95 мм. |

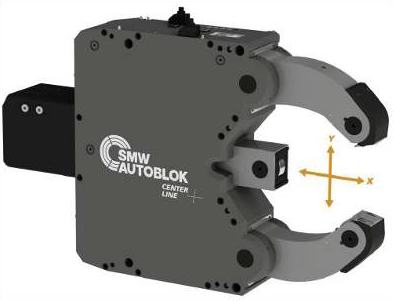

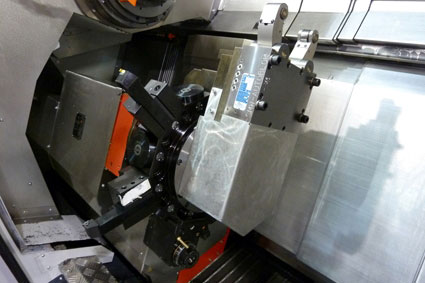

| ПОДВИЖНЫЙ ЛЮНЕТ Интегрированный с револьверной головкой. |
| ЗАДНЯЯ БАБКА С сервоприводом на роликовых направляющих качения. |
| СИСТЕМА АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ ИНСТРУМЕНТА |
| СИСТЕМА АВТОМАТИЗАЦИИ Пруткоподатчик, улавливатель и бункер готовых деталей. |
| СИСТЕМА КРЕПЛЕНИЯ VDI
|

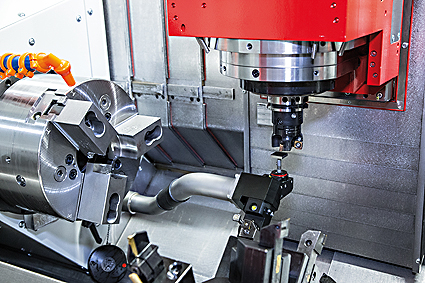

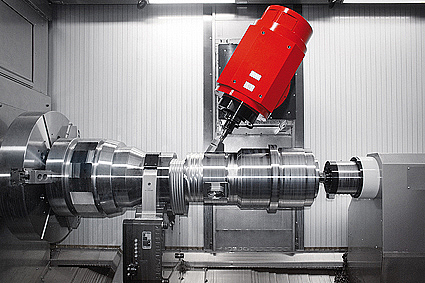

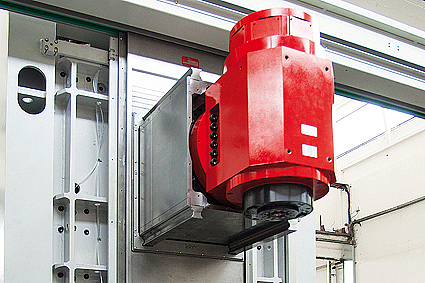

| ФРЕЗЕРНЫЙ ШПИНДЕЛЬ С ОСЬЮ В Позволяет выполнять сложные криволинейные поверхности без перестановки детали за один установ. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
СИСТЕМА ЧПУ FANUC (ЯПОНИЯ) ИЛИ SIEMENS (ГЕРМАНИЯ) | |
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ ПО ОСЯМ X, Y, Z BOSCHREXROTH (ГЕРМАНИЯ) | |
ШПИНДЕЛЬ С ЧАСТОТОЙ ВРАЩЕНИЯ 2500 / 4000 / 5000 / 7000 ОБ/МИН SIEMENS (ГЕРМАНИЯ) | |
3-Х КУЛАЧКОВЫЙ ПАТРОН ROHM (ГЕРМАНИЯ) | |

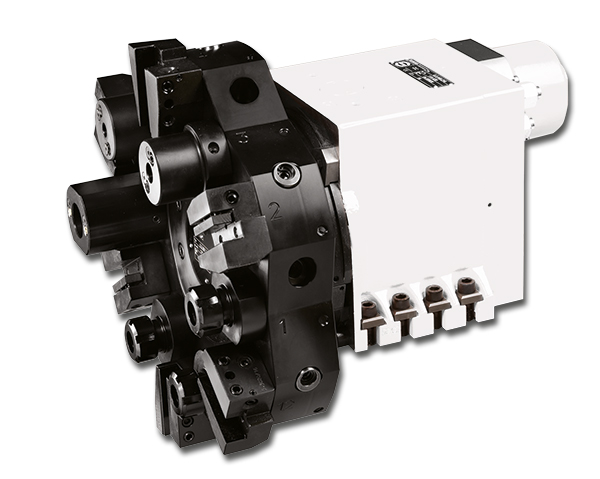

РЕВОЛЬВЕРНАЯ ГОЛОВКА SAUTER (ГЕРМАНИЯ) | |
КОНВЕЙЕР УДАЛЕНИЯ СТРУЖКИ | |
ЗАЩИТА НАПРАВЛЯЮЩИХ | |
СИСТЕМА ОХЛАЖДЕНИЯ | |
СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ | |
ТРЕХЦВЕТНАЯ СИГНАЛЬНАЯ ЛАМПА | |
ОСВЕЩЕНИЕ | |
КАБИНЕТНАЯ ЗАЩИТА ЗОНЫ ОБРАБОТКИ | |
ПИСТОЛЕТ ДЛЯ СМЫВА СТРУЖКИ | |
ПИСТОЛЕТ ПОДАЧИ ВОЗДУХА | |
USB-ИНТЕРФЕЙС |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| 3-Х КУЛАЧКОВЫЙ ПАТРОН |
| НАБОР КАЛЕНЫХ И МЯГКИХ КУЛАЧКОВ |
| ПИСТОЛЕТ СОЖ |
| ЦАНГОВЫЙ ПАТРОН |
| ПОДГОТОВКА ПОД ПРУТКОПОДАТЧИК |
| ЛАМПА СОСТОЯНИЯ СТАНКА |
| ОПТИЧЕСКОЕ ИЗМЕРЕНИЕ ИНСТРУМЕНТА |
| ЛЮНЕТ SMW |
| ЦЕПНОЙ ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН НА 60 ИЛИ 80 ПОЗИЦИЙ |
ОПТИЧЕСКИЕ ЛИНЕЙКИ HEIDENHAIN (ГЕРМАНИЯ) | |
ЗАКРЫТАЯ ЗОНА ОБРАБОТКИ ДЛЯ ПРИМЕНЕНИЯ МАСЛЯНОГО ТУМАНА | |
СИСТЕМА ИЗМЕРЕНИЯ ВЫЛЕТА ИНСТРУМЕНТА | |
ПРИВОДНОЙ ИНСТРУМЕНТ 12 ПОЗИЦИЙ | |
ИСПОЛНЕНИЕ С ДВУМЯ РЕВОЛЬВЕРНЫМИ ГОЛОВКАМИ | |
ИСПОЛНЕНИЕ С ТРЕМЯ РЕВОЛЬВЕРНЫМИ ГОЛОВКАМИ | |
ИСПОЛНЕНИЕ С ФРЕЗЕРНЫМ ШПИНДЕЛЕМ И ОСЬЮ В | |
ОСЬ С | |
ОСЬ Y | |
ПРОТИВОШПИНДЕЛЬ |
Модель | HYPERTURN 45 | HYPERTURN 45G3 | HYPERTURN 65 | HYPERTURN 65 POWERMILL | HYPERTURN 65 POWERMILL G2 | HYPERTURN 100 POWERMILL | HYPERTURN 95 | HYPERTURN 110 | HYPERTURN 200 POWERMILL |
Расстояние между центрами, мм | 720 | 760 | 1000 / 1300 | 1300 | 1400 | 1500 / 2200 / 3100 | 1700 / 2300 | 1700 / 2300 | 3200 / 4200 / 5200 / 6200 |
Диаметр вращения над станиной, мм | Ø 300 | Ø 300 | Ø 500 | Ø 500 | Ø 500 | Ø 720 | Ø 710 | Ø 710 | Ø 1000 |
Макс. диаметр обрабатываемого прутка, мм | Ø 45 (51) | Ø 45 (51/65) | Ø 65 (76 / 95) | Ø 65 (76 / 95) | Ø 65 (102) | Ø 100 | Ø 95 | Ø 110 | Ø 200 |
Перемещение по осям Х / X2 / X3, мм | 160 / 150 / - | 175 / 175 / - | 260 / 260 / 210 | 405 / 210 / - | 530 / 210 | 750 | 340 / 300 / - | 340 / 300 / - | 915 |
Перемещение по осям Z / Z2 / Z3, мм | 510 / 510 / - | 510 / 510 / 510 | 460 / 460 / 1050 | 1050 / 1050 / - | 1170 / 1135 | 1500 / 2200 / 3100 | 1340 / 1940, 1360 / 1900, - | 3200 / 4200 / 5200 / 6200 | |
Перемещение по оси Y2 / Y1, мм | 70 / - | 80 | 100 / - | 100 / 220 | 240 | 420 | 240 / - | 600 | |
Скорость установочных перемещений по осям Х / Z / Y, м/мин | 30 / 45 / 15 | 30 / 30 / 12 | 30 / 30 / 12 | 30 / 30 / 12 | 15 / 15 / 15 | 30 / 30 / 15 | 30 / 30 /30 | ||
Частота вращения главного шпинделя, об/мин | 0 - 7000 | 0 - 7000 | 0 - 5000 | 0 - 5000 | 0 - 5000 | 400 / 3500 // 143 / 2500 | 0 - 3500 | 0 - 2500 | 1800 |
Мощность шпинделя, кВт | 15 | 15 | 29 | 29 | 29 | 33 / 53 | 33 | 52 | 84 |
Макс. крутящий момент на шпинделе, Нм | 100 | 100 | 250 | 250 | 250 | 580 / 800 // 2600 / 3500 | 800 | 2480 | 6410 |
Частота вращения противошпинделя, об/мин | 0 - 7000 | 0 - 7000 | 0 - 5000 | 0 - 5000 | 0 - 5000 | 400 / 3500 // 143 / 2500 | 3500 | 2500 | 1800 |
Мощность противошпинделя, кВт | 15 | 15 | 29 | 29 | 29 | 33 / 53 | 33 | 42 | 84 |
Макс. крутящий момент на противошпинделе, Нм | 100 | 100 | 250 | 250 | 250 | 580 / 800 // 2600 / 3500 | 800 | 1040 | 6410 |
Револьверная головка | 2 x 12 поз. (приводных 2 x 12) | 2 x 12 / 2 х 16 поз. (приводных 2 x 12 / 2 х 16) | 3 x 12 поз. (приводных 3 x 12) | 2 x 12 поз. (приводных 2 x 12) | 12 поз. (приводных 12) | 12 поз. (приводных 12) | 2 x 12 поз. (приводных 2 x 12) | 2 x 12 поз. (приводных 2 x 12) | - |
Частота вращения приводного инструмента, об/мин | 0 - 6000 | 0 - 8000 / 0 - 12 000 | 0 - 5000 | 0 - 5000 | 0 - 5000 | 0 - 6000 | 0 - 4000 | 0 - 3000 | - |
Мощность приводного инструмента, кВт | 4 | 4 / 8 | 6,7 | 6,7 | 6,7 | 21 | 10,5 | 10,5 | - |
Maкс. крутящий момент, Нм | 16 | 16 / 20 | 25 | 25 | 25 | 62 | 40 | 40 | - |
Частота вращения фрезерного шпинделя, об/мин | - | - | - | 12 000 | 12 000 | 3500 | 7000 | 7000 | 6500 / 10 000 |
Мощность фрезерного шпинделя, кВт | - | - | - | 29 | 22 | 35 | 21,5 | 21,5 | 80 |
Макс. крутящий фрезерного шпинделя, Нм | - | - | - | 79 | 60 | 165 | 128 | 128 | 630 / 340 |
Поворот фрезерного шпинделя, ° | - | - | - | 220 | 240 | 220 | 210 | 205 | 240 |
Габаритные размеры: | |||||||||
Длина, мм | 2650 | 2340 | 5060 5300 | 5300 | 5833 | 8100 / 8800 / 9600 | 8705 | 7600 | 12 400 / 13 400 |
Ширина, мм | 1950 | 2311 | 2850 2850 | 3450 | 2428 | 2900 | 3160 | 2550 | 4000 |
Высота, мм | 1985 | 1240 | 2360 2360 | 2490 | 2440 | 3000 | 2890 | 2800 | 3400 |
Вес, кг | 4200 | 5900 | 8700 / 9250 | 12 000 | 15 000 | 18 000 - 22 000 | 16 500 | 16 500 | 30 000 - 45 000 |
