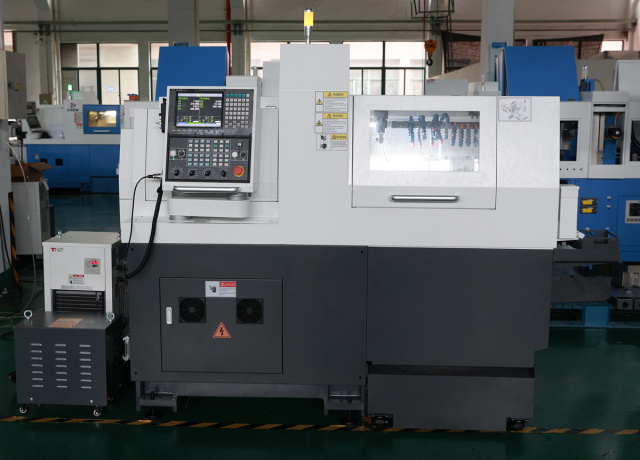

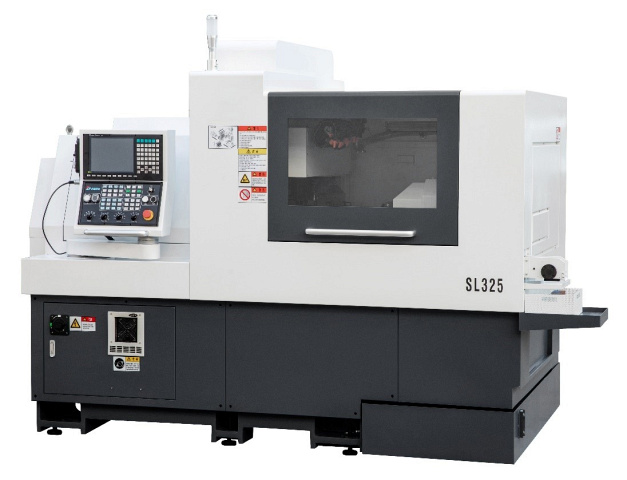

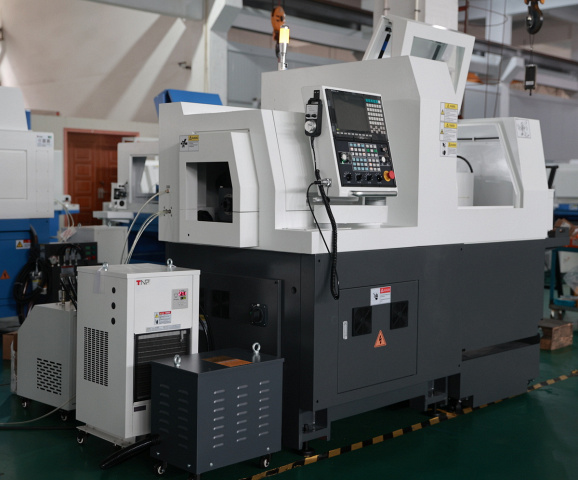

Автомат продольного точения IRONMAC ISL-325

Код товара: МС 453605

Свыше 1000 единиц металлообрабатывающего оборудования в пути на склад!
Узнать больше

Китай

Другие модели:

< ISL-326

Макс. диаметр обработки главного шпинделя

32 мм
Число осей управления

7 шт.
Частота вращения шпинделя

8000 об/мин
Вес

3700 кг

Преимущества

Система ЧПУ Syntec
Частота вращения шпинделя 8000 об/мин
Кол-во управляемых осей: 7 – 8
∅ обрабатываемого прутка: 3 – 32 мм

Назначение

Автоматы продольного точения IRONMAC ISL предназначены для изготовления сложных деталей из прутковых заготовок. За счет высокоскоростного шпинделя обеспечивают обработку с высоким качеством обработанной поверхности, увеличивая производительность предприятия.

Станок позволяет выполнять операции фрезерования, сверления, резьбонарезания, растачивание детали с двух сторон. Ось Y обеспечивает полноценную фрезерную обработку.

Отличительной чертой оборудования является быстрая переналадка на выпуск новой продукции, поэтому станки идеально подходят для предприятий, выпускающих продукцию средними или крупными партиями.

Область применения

Автоматы продольного точения IRONMAC ISL-325 / ISL-326 широко применяются в очень многих областях современной тяжелой промышленности:

Авиастроении;
Производстве автомобилей;
Машиностроении;
Медицине.

Для точной индустрии, электронной и аэрокосмической промышленности:

Детали для медицинской техники и инструмента:

Схема обработки

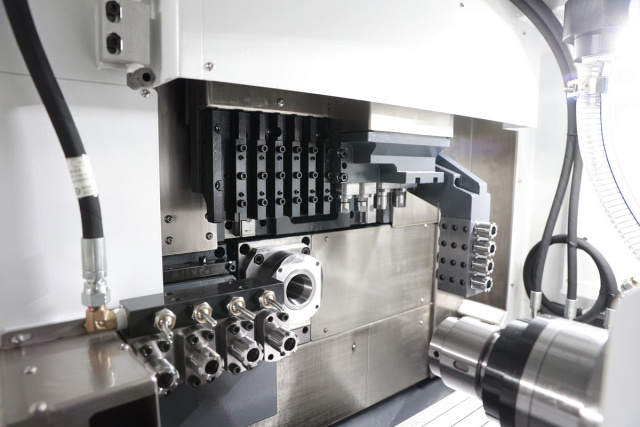

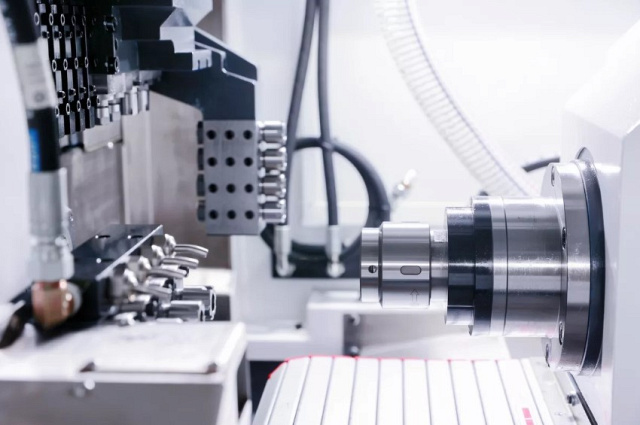

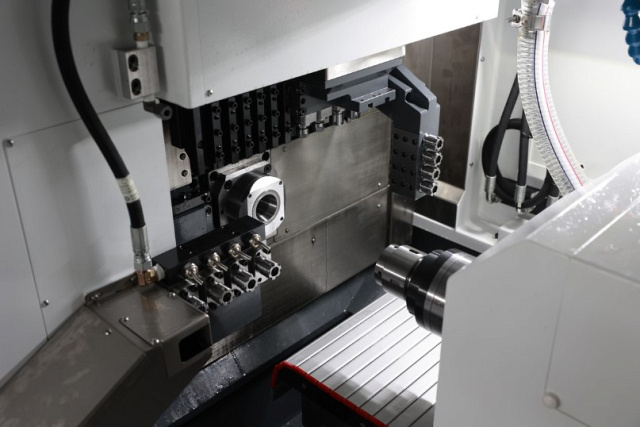

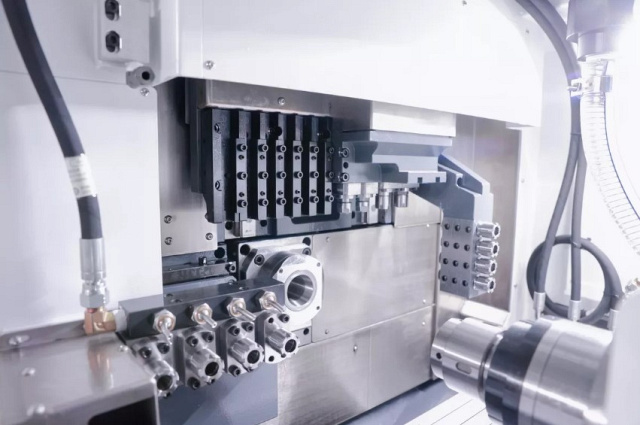

Конструктивные особенности

Дисплей 10` TFT LCD;
Двухканальная работа станка, обработка двух деталей одновременно;
Все двигатели и привода Syntec (Тайвань) – отличное быстродействие, легендарная надёжность, высокая точность и стабильность обработки.

Используется для уменьшения остатка прутка. Применима при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка.

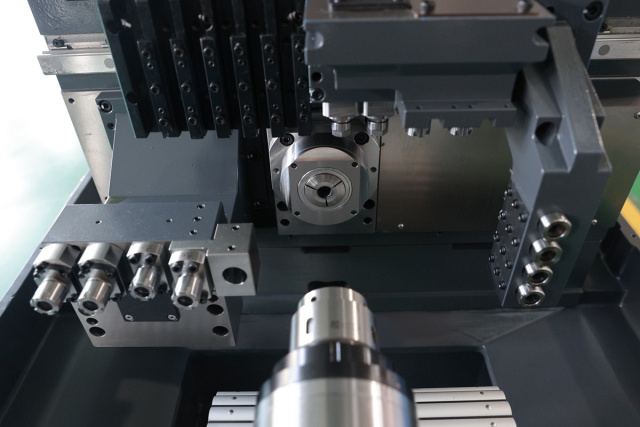

Система без держателя направляющей втулки

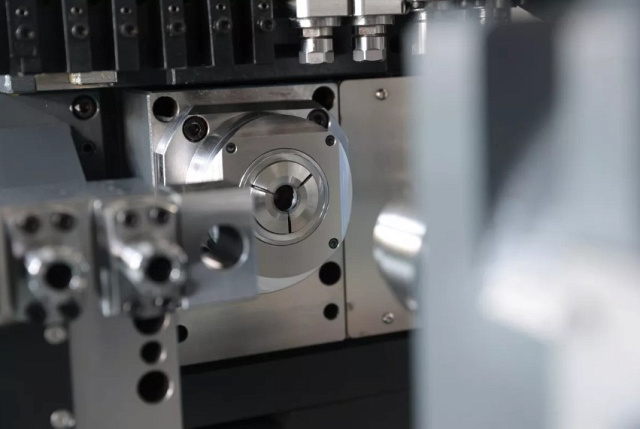

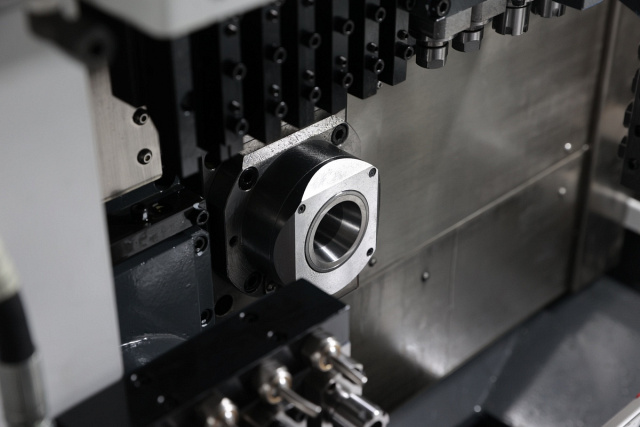

Цанговый патрон и втулка вращаются одновременно.

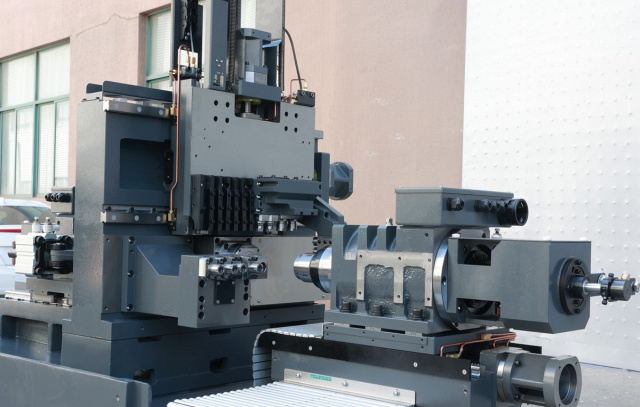

На основе метода конечных элементов и модельного анализа, с учётом многочисленных оптимизаций, была разработана специальная конструкция станины с отличными показателями жесткости и виброустойчивости.

Симметричная конструкции станины и дополнительное оребрение способствуют эффективному тепловому балансу. Применение ручного шабрения самых ответственных сопрягаемых поверхностей ключевых узлов станка увеличивает коэффициент контакта, снижает вибрацию и предотвращает деформации узлов во время работы станка, что гарантировано обеспечивает геометрическую точность, точность перемещений и точность позиционирования на протяжении всего срока службы оборудования.

Комплектация

Стандартная

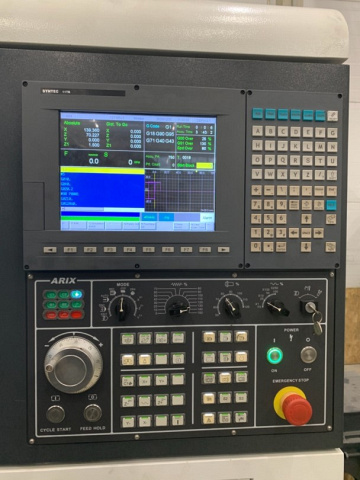

Система ЧПУ Syntec 22TB (22/28 инструментальных позиций; управляемых осей - 7/8

10" цветной TFT LCD дисплей

6-позиционный инструментальный суппорт для наружной обработки

5-позиционный приводной инструментальный суппорт 3 x ER16, 2 x ER11 для радиальной обработки

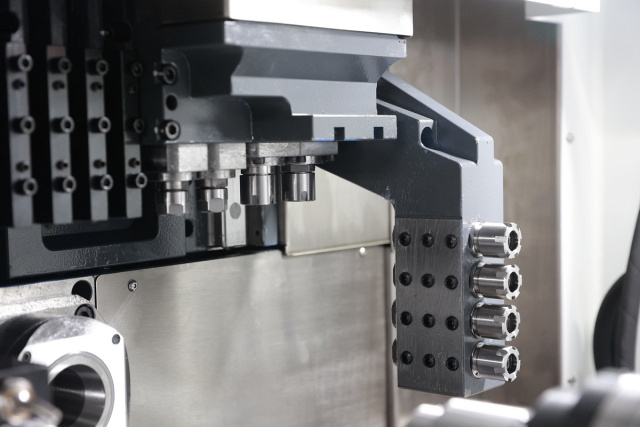

4+4-позиционный инструментальный суппорт ER16 для осевой обработки

4/8-позиционный инструментальный суппорт с Y-осью для осевой обработки в контршпинделе (4 приводных + 4 статических ER16)

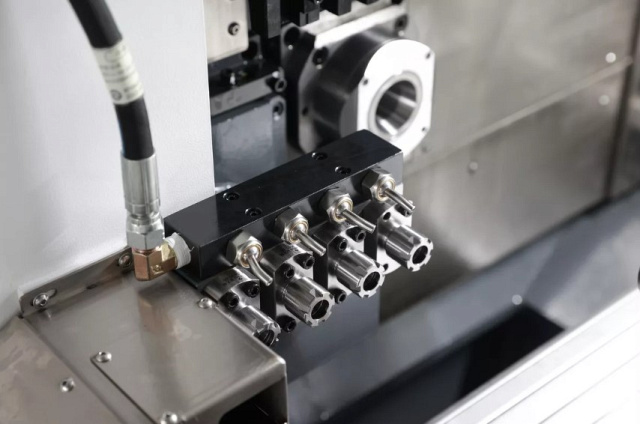

2 x ER16 для глубокого сверления осевой обработки в главном шпинделе

Уловитель и конвейер готовых деталей

Люнетная система с вращающейся направляющей втулкой + без направляющей втулки

Подсветка рабочей зоны LED

Трёхцветная сигнальная лампа

Управляемые оси «С1» и «С2»

Система автоматической централизованной смазки узлов станка

Обдув воздухом люнетного узла

Теплообменник электрошкафа

Трансформатор

Контроль отрезки детали

Комплект инструмента для обслуживания станка

Комплект документации на русском языке

Конвейер для уборки стружки с корзиной

Комплект цанг, шпиндель, контршпиндель +10 мм носик, люнет: 3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32 мм

Комплект цанг автоподатчика: 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28 мм

Автоматическое гидравлическое устройство подачи прутка LNS GT342 L = 3,2 м

Набор цанг ER16 (ф1 - 10 мм)

Набор цанг ER20 (ф1 - 13 мм)

Держатель токарного проходного/отрезного инструмента для обработки в противошпинделе

Модель

ISL-325

МС 453605

ЦЕНА

10 710 825 ₽

Система ЧПУ

Syntec

Макс. диаметр обработки главного шпинделя, мм

Макс. длина обработки, мм

310

Макс. диаметр сверления главного шпинделя, мм

Макс. диаметр сверления противошпинделя, мм

Макс. диаметр нарезаемой резьбы главного шпинделя

M12

Макс. диаметр нарезаемой резьбы противошпинделя

М10

Макс. диаметр радиального сверления, мм

Кол-во позиций инструмента для наружной обработки, шт.

Кол-во позиций инструмента для внутренней обработки, шт.

Кол-во инструментальных позиций для радиальной обработки, шт.

1 + 3

Кол-во инструментов для обработки в противошпинделе, шт.

Общее кол-во инструментальных позиций, шт.

Размер инструмента, мм

16 x 16

Число осей управления, шт.

Частота вращения шпинделя, об/мин

8000

Ускоренное перемещение по оси X, м/мин

Мощность двигателя главного шпинделя, кВт

6,3

Мощность двигателя противошпинделя, кВт

4,2

Наличие противошпинделя

есть

Длина, мм

2960

Ширина, мм

1640

Высота, мм

1920

Вес, кг

3700
