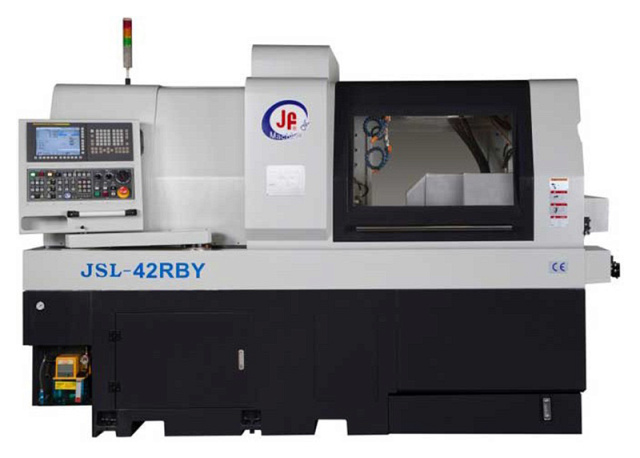

Автомат продольного точения JINN FA. Модель JSL-42RB

JINN FA
ТайваньТайвань
Цена по запросу
Связь с ведущим специалистом
face-company

Частота вращения шпинделя: 6000 об/мин

Кол-во управляемых осей: 8

Ø обрабатываемого прутка: 3 - 42 мм

Вес: 3850; 3870 кг

Короткий срок поставки!

Преимущества 6

Полная автоматизация производства (8-мь осей): изготовление деталей сложной формы из прутка

Заменяет токарный, фрезерный, токарно-фрезерный с Y-осью, сверлильный и даже шлифовальный (!) станки = сокращение производственных площадей,один оператор вместо 5 рабочих, экономия на электроэнергии, обслуживание 1 станка вместо 5

Отсуствие необходимости проектирования и изготовления специальной технологической оснастки для изготовления деталей сложной конфигурации (тройники, иглы и т.п.)

Наличие противошпинделя с инструментальным суппортом. Одновременная обработка двух деталей

Увеличение эффективности производства до 10 раз

Увеличенная до 7000 об/мин вращение главного шпинделя по сравнению с серией ""AB/ABY"""

НАЗНАЧЕНИЕ:

Предназначены для производства деталей в условиях серийного производства из холоднотянутого калиброванного прутка Ø от 5 до 42 мм.

Автоматы продольного точения серии JSL по-настоящему самые экономичные, точные и универсальные в своем классе на сегодняшний день!


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Автоматы продольного точения составляют особую группу станков для токарной обработки металлов, ярко выделяющуюся как по принципу работы, так и по эксплуатационным возможностям, широко применяются в различных отраслях современной промышленности, используются в транспортном машиностроении, аэрокосмической отрасли, предприятиях оборонно-промышленного комплекса и медицине.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:






СХЕМА РАБОТЫ:

Инструментальная система серии RB

 Инструментальная система серии RBY

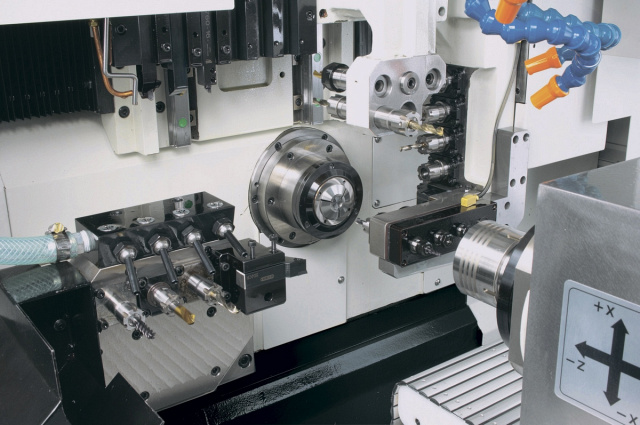

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ОСНОВНОЙ ШПИНДЕЛЬ

  • 6 токарных инструментов
  • 5 осевых не приводных инструментов
  • 6 осевых приводных инструментов

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА ПРОТИВОШПИНДЕЛЯ МОДЕЛЕЙ «RBY»

  • Обеспечивает полноценную доработку детали после перехвата.
  • Возможны различные варианты оснащения инструментальной системы противошпинделя в зависимости от детали.

ГЛУБОКОЕ СВЕРЛЕНИЕ ПУШЕЧНЫМИ СВЕРЛАМИ

Инструментальная система с подводом СОЖ высокого давления до 100 атм.

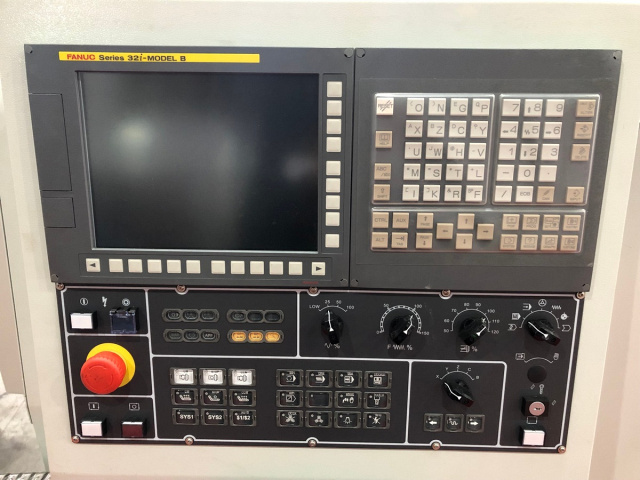

СИСТЕМА ЧПУ

Современная система ЧПУ Fanuc 32iB с управлением на русском языке

СИСТЕМА БЕЗ ДЕРЖАТЕЛЯ НАПРАВЛЯЮЩЕЙ ВТУЛКИ

Используется для уменьшения остатка прутка. Экономит материал и деньги.

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА ПРОТИВОШПИНДЕЛЯ МОДЕЛЕЙ «RB»

Обеспечивает полноценную доработку детали после перехвата.

СИСТЕМА С ВРАЩАЮЩИМСЯ ДЕРЖАТЕЛЕМ НАПРАВЛЯЮЩЕЙ ВТУЛКИ

Используется при деталях, где требуется постоянное перемещение шпиндельной головки для увеличения стабильности и обеспечения качества поверхности при обработке длинных деталей.

СИСТЕМА С ОДНОВРЕМЕННО ВРАЩАЮЩИМСЯ ДЕРЖАТЕЛЕМ НАПРАВЛЯЮЩЕЙ ВТУЛКИ

Цанговый патрон и втулка вращаются одновременно. Несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.

СИСТЕМА С ФИКСИРОВАННЫМ ДЕРЖАТЕЛЕМ НАПРАВЛЯЮЩЕЙ ВТУЛКИ (НЕ ВРАЩАЮЩАЯСЯ НАПРАВЛЯЮЩАЯ ВТУЛКА)

Цанговый патрон вращается, втулка не вращается. Система легка в установке и регулировке.

Устанавливается преимущественно при обработке круглого прутка из цветных металлов

СИСТЕМА БЕЗ ДЕРЖАТЕЛЯ НАПРАВЛЯЮЩЕЙ ВТУЛКИ (ПЕРЕМЕЩАЮЩИЙСЯ ДО УПОРА ШПИНДЕЛЬ)

Особенно актуально при обработке коротких заготовок.

Применяется при длине заготовки меньше или равной диаметру прутка.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

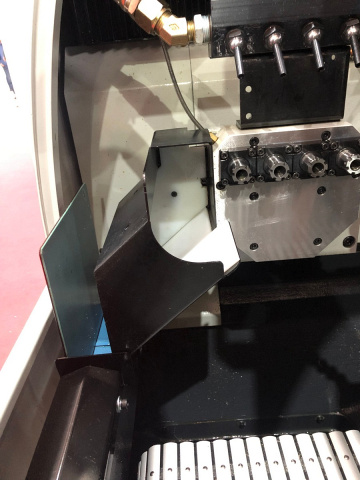

УЛОВИТЕЛЬ ДЕТАЛЕЙ

В стандартную комплектацию станка входит уловитель деталей. В качестве опции можно установить уловитель для длинных деталей.

КОМПЛЕКТАЦИЯС ФИКСИРОВАННЫМ ДЕРЖАТЕЛЕМ НАПРАВЛЯЮЩЕЙ ВТУЛКИ

Цанговый патрон вращается, втулка не вращается.
Система легка в установке и регулировке.
Устанавливается преимущественно при обработке круглого прутка из цветных металлов.

4-ПОЗИЦИОННЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ОБРАБОТКИ В ПРОТИВОШПИНДЕЛЕ

Обеспечивает полноценную обработку детали после перехвата.

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА ПРОТИВОШПИНДЕЛЯ МОДЕЛЕЙ «RBY»

Обеспечивает полноценную доработку детали после перехвата.

Возможны различные варианты оснащения инструментальной системы противошпинделя в зависимости от детали.
  • 6-позиционный резцедержатель инструмента для наружной обработки
  • 5-позиционный резцедержатель инструмента для внутренней обработки
  • 4-позиционная державка приводного инструмента для радиальной обработки (сверление, фрезерование)

Большое количество инструментальных позиций позволяет обрабатывать сложные детали различных типоразмеров без необходимости переналадки.

ПОДСВЕТКА РАБОЧЕЙ ЗОНЫ
КОМПЛЕКТАЦИЯ БЕЗ ДЕРЖАТЕЛЯ НАПРАВЛЯЮЩЕЙ ВТУЛКИ ИЛИ С ФИКСИРОВАННЫМ ДЕРЖАТЕЛЕМ НАПРАВЛЯЮЩЕЙ ВТУЛКИ
СЕРВОПРИВОДА ШПИНДЕЛЕЙ
УПРАВЛЯЕМАЯ «С» ОСЬ ГЛАВНОГО ШПИНДЕЛЯ
СИСТЕМА ПОДАЧИ СОЖ
ЭЛЕКТРОННЫЙ КОНТРОЛЬ ЗА СИСТЕМОЙ ПОДАЧИ СОЖ
СИСТЕМА КОНТРОЛЯ ОТРЕЗКИ ЗАГОТОВКИ
СИСТЕМА АВТОМАТИЧЕСКОЙ ЦЕНТРАЛИЗОВАННОЙ СМАЗКИ
УПРАВЛЯЕМАЯ «С» ОСЬ ПРОТИВОШПИНДЕЛЯ
ПРОТИВОШПИНДЕЛЬ
8-ПОЗИЦИОННЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ОБРАБОТКИ В ПРОТИВОШПИНДЕЛЕ (ТОЛЬКО ДЛЯ JSL-42RBY)
ФУНКЦИЯ УПРАВЛЕНИЯ ПО ОСИ Y ДЛЯ ПРОТИВОШПИНДЕЛЯ (ТОЛЬКО ДЛЯ JSL-42RBY)
ФИКСИРОВАННЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОТИВОШПИНДЕЛЯ – 3 шт.
ВРАЩАЮЩИЙСЯ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОТИВОШПИНДЕЛЯ – 3 шт.
3-Х ПОЗИЦИОННЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОТИВОШПИНДЕЛЯ – 1 шт.
ЗАХВАТ ПАТРОНА – 2 шт.
КАБИНЕТНОЕ ОГРАЖДЕНИЕ ЗОНЫ ОБРАБОТКИ
НАПРАВЛЯЮЩАЯ ВТУЛКА – 1 шт.
ЦАНГОВЫЕ ПАТРОНЫ ДЛЯ ГЛАВНОГО ШПИНДЕЛЯ И ПРОТИВОШПИНДЕЛЯ
НАБОР КЛЮЧЕЙ И ИНСТРУМЕНТА ДЛЯ НАЛАДКИ СТАНКА
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ


ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

СИСТЕМА БЕЗ ДЕРЖАТЕЛЯ НАПРАВЛЯЮЩЕЙ ВТУЛКИ (ПЕРЕМЕЩАЮЩИЙСЯ ДО УПОРА ШПИНДЕЛЬ)

Используется для уменьшения остатка прутка. Экономит материал и деньги.

Применим при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка.

ДВУХСТОРОННИЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ ER16

Позволяет использовать одну инструментальную позицию для обработки как в главном шпинделе, так и в противошпинделе

3-Х ПОЗИЦИОННЫЙ ОСЕВОЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ШПИНДЕЛЯ И ПРОТИВОШПИНДЕЛЯ

3 приводных расположенных вдоль оси вращения шпинделя для обработки как в главном шпинделе, так и в противошпинделе.

УЛОВИТЕЛЬ МАСЛЯНОГО ТУМАНА

Устраняет образование масляных пятен около станка, которые неизбежно образуются при открытии двери станка сразу после обработки, пока взвесь из масляного тумана заполняет всю рабочую зону станка, а также снижает расход масляной СОЖ до 15%.

ГИДРАВЛИЧЕСКОЕ АВТОМАТИЧЕСКОЕ ПОДАЮЩЕЕ УСТРОЙСТВО

Позволяет работать на станке полностью в автоматическом режиме без участия оператора.

КОРПУС ЦАНГОВОГО ПАТРОНА ER16 Ø25*100 ММ
ДВУХСТОРОННИЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ ER16 M2
ОДНОВРЕМЕННО ВРАЩАЮЩИЙСЯ ДЕРЖАТЕЛЬ НАПРАВЛЯЮЩЕЙ ВТУЛКИ
КОНВЕЙЕР ДЛЯ УБОРКИ СТРУЖКИ С ТЕЛЕЖКОЙ
НАБОР ЦАНГ ER16
КОНДИЦИОНЕР СИСТЕМЫ ПОДАЧИ СОЖ
ЦАНГОВАЯ ПРУЖИНА
ЗАХВАТ ПАТРОНА
СТАЦИОНАРНЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОТИВОШПИНДЕЛЯ ER-16
ВРАЩАЮЩИЙСЯ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ПРОТИВОШПИНДЕЛЯ ER-16
ВИХРЕВАЯ РЕЗЬБОНАРЕЗНАЯ ГОЛОВКА (БЕЗ ВСТАВОК И ДЕРЖАТЕЛЕЙ ПЛАСТИН)
1-ПОЗИЦИОННЫЙ ДЕРЖАТЕЛЬ ПРИВОДНОГО ИНСТРУМЕНТА (ДЛЯ ПРОТИВОШПИНДЕЛЯ)
1-ПОЗИЦИОННЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ НАРУЖНОЙ ОБРАБОТКИ (ДЛЯ ПРОТИВОШПИНДЕЛЯ)
УКОРОЧЕННЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ Ø16 (ДЛЯ ПРОТИВОШПИНДЕЛЯ)
ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ Ø16 (ДЛЯ ПРОТИВОШПИНДЕЛЯ)
УДЛИНЕННЫЙ ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ Ø16
СТАБИЛИЗАТОР НАПРЯЖЕНИЯ 20 КВА
ТРАНСФОРМАТОР 20 КВА
СИСТЕМА ПОДАЧИ СОЖ ПОД ДАВЛЕНИЕМ 15 БАР
СИСТЕМА ПОДАЧИ СОЖ ПОД ДАВЛЕНИЕМ 50 БАР
СИСТЕМА ПОДАЧИ СОЖ ПОД ДАВЛЕНИЕМ 100 БАР

Модель

JCL-42RB JCL-42RBY
Макс. Ø обработки главного шпинделя, мм Ø42 Ø42
Макс. Ø обработки противошпинделя, мм Ø42 Ø42
Макс. длина обработки (вращающаяся направляющая втулка), мм 310 310
Макс. длина обработки (без направляющей втулки), мм 105 105
Макс. длина обработки (фиксированная направляющая втулка), мм 350 350
Макс. Ø сверления главного шпинделя, мм 13 13
Макс. Ø сверления противошпинделя, мм 10 10
Макс. Ø нарезаемой резьбы главного шпинделя М10 М10
Макс. Ø нарезаемой резьбы противошпинделя М8 М8
Макс. Ø радиального сверления, мм 8 8
Макс. Ø радиального нарезания резьбы, мм М6 М6
Количество позиций инструмента для наружной обработки 6 6
Количество позиций инструмента для внутренней обработки 5 5
Количество приводных инструментальных позиций для радиальной обработки в главном шпинделе 6 / ER16 6 / ER16
Количество приводных инструментальных позиций для осевой обработки в противошпинделе 4 8
Размер инструмента для точения, мм 16 х 16 16 х 16
Количество управляемых осей (с учетом осей «C1» и «C2») 7 8
Мощность двигателя главного шпинделя, кВт 5,5 / 7,5 5,5 / 7,5
Мощность двигателя противошпинделя, кВт 5,5 / 7,5 5,5 / 7,5
Частота вращения основного шпинделя, об/мин 15 - 6000 15 - 6000
Частота вращения противошпинделя, об/мин 15 - 6000 15 - 6000
Ускоренные перемещения по оси X, м/мин 24 24
Ускоренные перемещения по оси Y, м/мин 24 24
Ускоренные перемещения по оси Z, м/мин 24 24
Требуемые мощности 30 30
Объем бака СОЖ, л 250 250
Габаритные размеры:
Длина, мм 3106 3106
Ширина, мм 1690 1690
Высота, мм 2100 2100
Вес, кг 3850 3870
