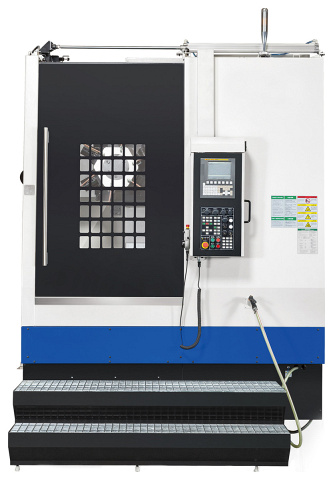

Вертикальные токарные станки с ЧПУ KMT KVT KVT60

Код товара: МТ 461407

По программе лизинга от партнеров КАМИ
Узнать больше

Китай

Другие модели:

< KVT80

Мощность шпинделя

18,5 / 22 кВт
Система ЧПУ

Fanuc
По оси X

420 мм
Макс. диаметр точения

550 мм
По оси Z

620 мм
Макс. высота детали

610 мм
Вес

8000 кг

Преимущества

Вертикальное расположение шпинделя позволяет обрабатывать крупногабаритные заготовки с большой массой
Цельнолитая колонна увеличенного сечения с широко разнесенными направляющими
Усиленная конструкция шпинделя
Обработка без потери точности и качества поверхности

Назначение

Вертикальные токарные станки с ЧПУ используются для высокоскоростной резки с помощью стальных или карбидных резцов, в частности - для грубой и точной обработки изделий из металла, высоколегированных сплавов, неметаллических изделий, внутренней и внешней обработки цилиндрических и конических изделий, метрической резьбы, а также высокоскоростной обработки различных предметов, имеющих сложные формы.

Область применения

Вертикальные токарные станки с ЧПУ серии KVT применяются во всех отраслях машиностроительной индустрии, автомобильной и ж/д промышленности, авиационной промышленности.

Автомобильная промышленность

Машиностроение

Авиационная промышленность

Двигателестроение

Схемы обработки

Осевое сверление

Развёртывание

Наружное (проходное) точение

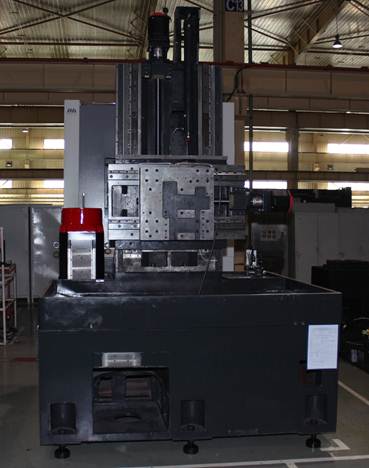

Конструктивные особенности

В качестве материала для станины использовался чугун высокой плотности, чтобы обеспечить высокую прочность и идеальное поглощение вибрации.

Шпиндель приводится в движение напрямую главным двигатель через ременный шкив, чтобы уменьшить потерю мощности в механической трансмиссии и обеспечить быстрый и стабильный запуск шпинделя. Шпиндель обладает оптимальной точностью, низким подъемом температуры, маленькой тепловой деформацией, высокой точностью и особенностью поддержания относительной стабильности оси шпинделя при продолжительном использовании.

Специальный энкодер шпинделя, используемый вместо синхронной ременной передачи значительно снижает возможность поломки.

Двигатель шпинделя у станков данной модели передает движение посредством импортных узких клиновидных ремней, чтобы обеспечить высокую эффективность, низкий уровень шума и низкую вибрацию всей трансмиссионной системы, чтобы соответствовать требованиям обработки в условиях низкой скорости и высокого крутящего момента, высокой скорости и высокой мощности.

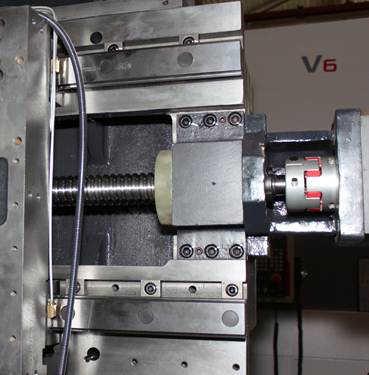

Ось X и ось Z приводятся в движение серво двигателями, которые напрямую соединены с шариковыми винтами с помощью эластичных муфт. Шариковые винты используют способ установки, при котором фиксируются оба края.

На двух осях установлены импортные роликовые направляющие с высокой точностью и большой нагрузочной способностью. Шарики разделены опорными рамами, чтобы уменьшить фрикционное сопротивление, увеличение температуры и термическую деформацию во время быстрого перемещения, что в значительной степени улучшает точность обработки, скорость и эффективность производства.

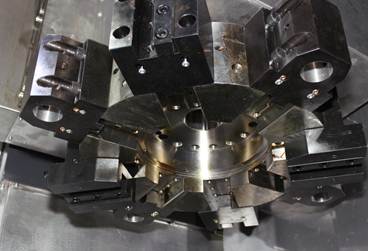

Существует множество конфигураций револьверных головок, пользователи могут свободно выбрать подходящую головку в соответствии с их нуждами и характером использования.

Стандартная конфигурация: Горизонтальная 8-позиционная револьверная головка с серво приводом. Револьверная головка имеет высокую жесткость, надежную блокировку, быструю индексацию, высокую повторяемость позиционирования.

В стандартной конфигурации станок оборудован системой ЧПУ FANUC 0i-Mate TD, которая обладает высокой эффективностью, высокой скоростью работы и высокой точностью обработки. Она удобна в эксплуатации, имеет множество функций и высокую надежность.

Две системы серво осей являются высокоточными цифровыми серво системами с высокоскоростным микропроцессором и функцией программного серво управления для обеспечения высокой скорости и высокой точности серво управления.

Комплектация

Стандартная

Система ЧПУ FANUC 0I-TF

ШВП, Тайвань

Горизонтальная револьверная головка на 8 позиций, Тайвань

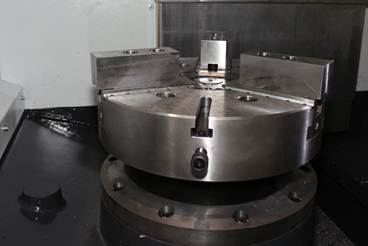

Гидравлический 3-х кулачковый патрон, Тайвань

Транспортер для удаления стружки

Гидростанция

Инструмент для обслуживания станка

Документация на русском языке

Дополнительная

Система ЧПУ FANUC 0I-TF Α – мотор

Гидравлический патрон увеличенного диаметра

Револьверная головка с приводным инструментом

Модель

KVT60

МТ 461407

ЦЕНА

14 203 797 ₽

Макс. диаметр точения, мм

550

Макс. устанавливаемый диаметр, мм

800

Макс. высота детали, мм

610

Макс. вес детали, кг

1000

По оси X, мм

420

По оси Z, мм

620

Быстрые перемещения по осям X / Z, м/мин

20 / 20

Мощность шпинделя, кВт

18,5 / 22

Частота вращения, об/мин

50 - 2000

Конус

нет

Диаметр патрона, мм

380

Макс. крутящий момент шпинделя, Нм

913

Система ЧПУ

Fanuc

Тип револьверной головки

8 поз., сервопривод

Размер инструмента, мм

32 x 32

Напряжение, В

380

Точность позиционирования по осям X / Z, мм

0,012

Повторяемость по осям X / Z, мм

0,008

Длина, мм

1900

Ширина, мм

3600

Высота, мм

3400

Вес, кг

8000
